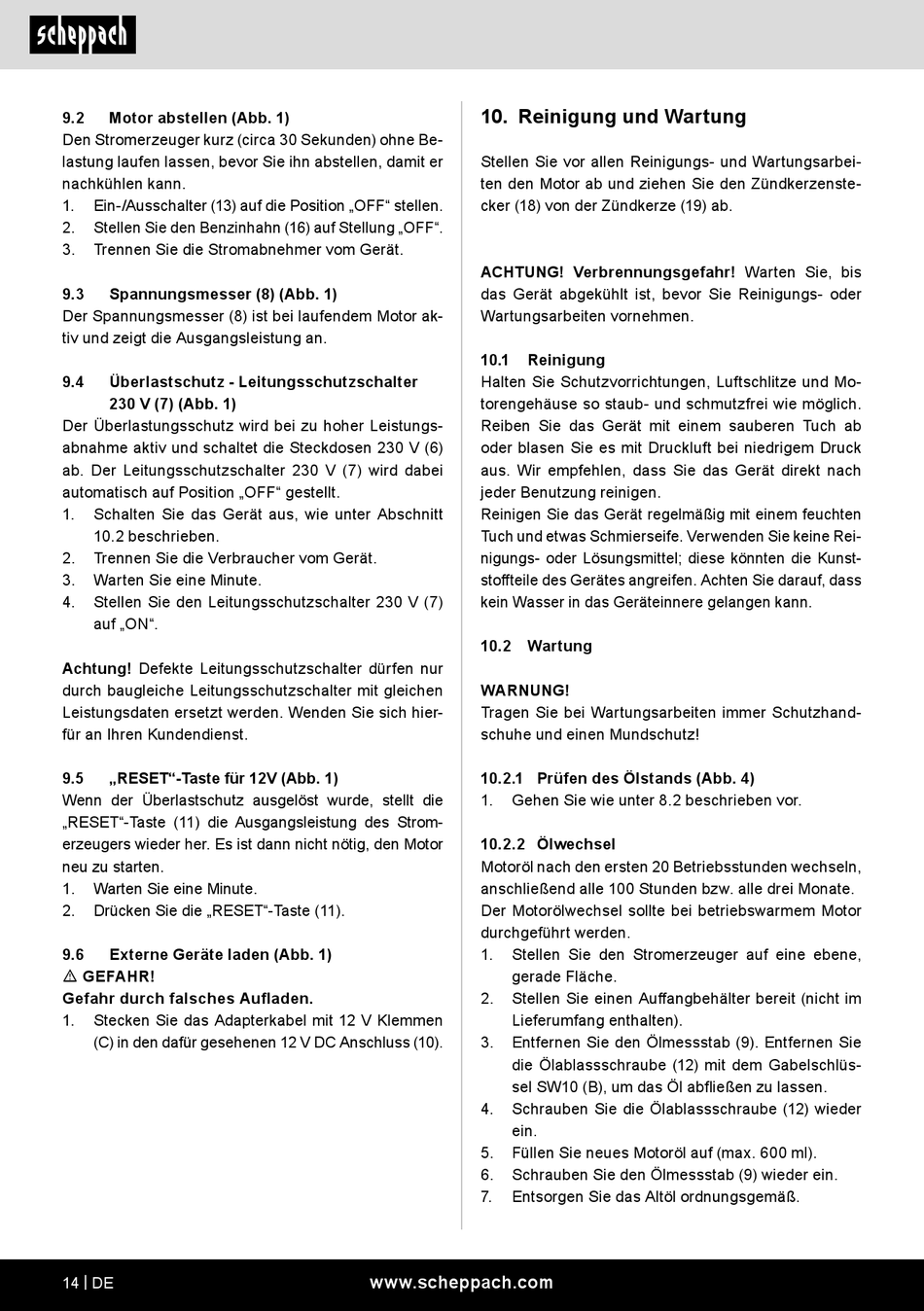

Reinigung Und Wartung - Scheppach SG2700 Original Bedienungsanleitung

9.2 Motor abstellen (Abb. 1)
Den Stromerzeuger kurz (circa 30 Sekunden) ohne Be-
lastung laufen lassen, bevor Sie ihn abstellen, damit er
nachkühlen kann.
1. Ein-/Ausschalter (13) auf die Position „OFF" stellen.
2. Stellen Sie den Benzinhahn (16) auf Stellung „OFF".
3. Trennen Sie die Stromabnehmer vom Gerät.
9.3 Spannungsmesser (8) (Abb. 1)
Der Spannungsmesser (8) ist bei laufendem Motor ak-
tiv und zeigt die Ausgangsleistung an.
9.4 Überlastschutz - Leitungsschutzschalter
230 V (7) (Abb. 1)
Der Überlastungsschutz wird bei zu hoher Leistungs-
abnahme aktiv und schaltet die Steckdosen 230 V (6)
ab. Der Leitungsschutzschalter 230 V (7) wird dabei
automatisch auf Position „OFF" gestellt.
1. Schalten Sie das Gerät aus, wie unter Abschnitt
10.2 beschrieben.
2. Trennen Sie die Verbraucher vom Gerät.
3. Warten Sie eine Minute.
4. Stellen Sie den Leitungsschutzschalter 230 V (7)
auf „ON".
Achtung! Defekte Leitungsschutzschalter dürfen nur
durch baugleiche Leitungsschutzschalter mit gleichen
Leistungsdaten ersetzt werden. Wenden Sie sich hier-
für an Ihren Kundendienst.
9.5 „RESET"-Taste für 12V (Abb. 1)
Wenn der Überlastschutz ausgelöst wurde, stellt die
„RESET"-Taste (11) die Ausgangsleistung des Strom-
erzeugers wieder her. Es ist dann nicht nötig, den Motor
neu zu starten.
1. Warten Sie eine Minute.
2. Drücken Sie die „RESET"-Taste (11).
9.6 Externe Geräte laden (Abb. 1)
m GEFAHR!
Gefahr durch falsches Aufladen.
1. Stecken Sie das Adapterkabel mit 12 V Klemmen
(C) in den dafür gesehenen 12 V DC Anschluss (10).
14 | DE

10. Reinigung und Wartung

Stellen Sie vor allen Reinigungs- und Wartungsarbei-
ten den Motor ab und ziehen Sie den Zündkerzenste-
cker (18) von der Zündkerze (19) ab.
ACHTUNG! Verbrennungsgefahr! Warten Sie, bis
das Gerät abgekühlt ist, bevor Sie Reinigungs- oder
Wartungsarbeiten vornehmen.
10.1 Reinigung
Halten Sie Schutzvorrichtungen, Luftschlitze und Mo-
torengehäuse so staub- und schmutzfrei wie möglich.
Reiben Sie das Gerät mit einem sauberen Tuch ab
oder blasen Sie es mit Druckluft bei niedrigem Druck
aus. Wir empfehlen, dass Sie das Gerät direkt nach
jeder Benutzung reinigen.
Reinigen Sie das Gerät regelmäßig mit einem feuchten
Tuch und etwas Schmierseife. Verwenden Sie keine Rei-
nigungs- oder Lösungsmittel; diese könnten die Kunst-
stoffteile des Gerätes angreifen. Achten Sie darauf, dass
kein Wasser in das Geräteinnere gelangen kann.
10.2 Wartung
WARNUNG!
Tragen Sie bei Wartungsarbeiten immer Schutzhand-
schuhe und einen Mundschutz!
10.2.1 Prüfen des Ölstands (Abb. 4)
1. Gehen Sie wie unter 8.2 beschrieben vor.
10.2.2 Ölwechsel
Motoröl nach den ersten 20 Betriebsstunden wechseln,
anschließend alle 100 Stunden bzw. alle drei Monate.
Der Motorölwechsel sollte bei betriebswarmem Motor
durchgeführt werden.
1. Stellen Sie den Stromerzeuger auf eine ebene,
gerade Fläche.
2. Stellen Sie einen Auffangbehälter bereit (nicht im
Lieferumfang enthalten).
3. Entfernen Sie den Ölmessstab (9). Entfernen Sie
die Ölablassschraube (12) mit dem Gabelschlüs-
sel SW10 (B), um das Öl abfließen zu lassen.
4. Schrauben Sie die Ölablassschraube (12) wieder
ein.
5. Füllen Sie neues Motoröl auf (max. 600 ml).
6. Schrauben Sie den Ölmessstab (9) wieder ein.
7. Entsorgen Sie das Altöl ordnungsgemäß.
