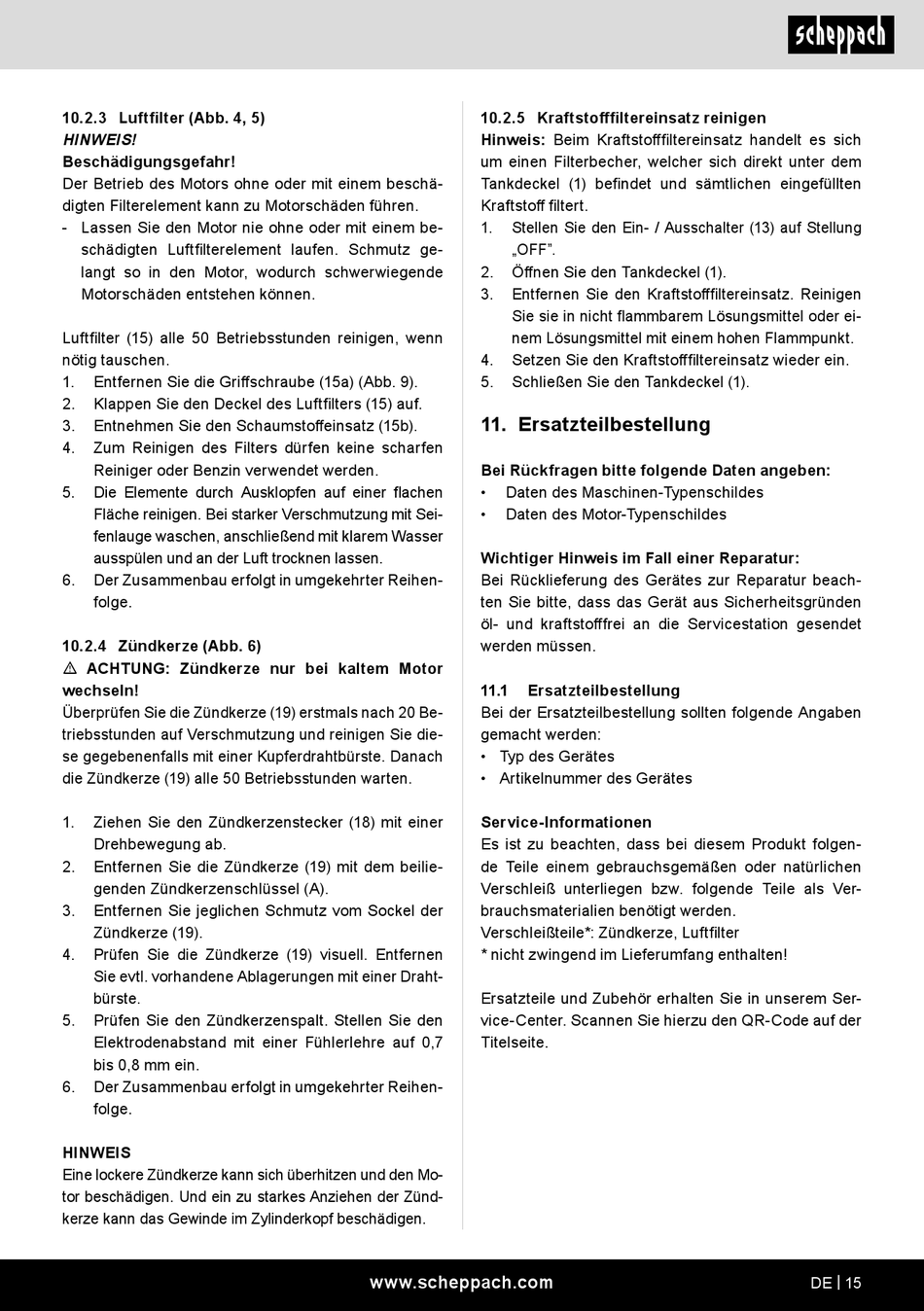

10.2.3 Luftfilter (Abb. 4, 5)
HINWEIS!
Beschädigungsgefahr!
Der Betrieb des Motors ohne oder mit einem beschä-
digten Filterelement kann zu Motorschäden führen.
- Lassen Sie den Motor nie ohne oder mit einem be-
schädigten Luftfilterelement laufen. Schmutz ge-
langt so in den Motor, wodurch schwerwiegende
Motorschäden entstehen können.
Luftfilter (15) alle 50 Betriebsstunden reinigen, wenn
nötig tauschen.
1.
Entfernen Sie die Griffschraube (15a) (Abb. 9).
2.
Klappen Sie den Deckel des Luftfilters (15) auf.
3.
Entnehmen Sie den Schaumstoffeinsatz (15b).
4.
Zum Reinigen des Filters dürfen keine scharfen
Reiniger oder Benzin verwendet werden.
5.
Die Elemente durch Ausklopfen auf einer flachen
Fläche reinigen. Bei starker Verschmutzung mit Sei-
fenlauge waschen, anschließend mit klarem Wasser
ausspülen und an der Luft trocknen lassen.
6.
Der Zusammenbau erfolgt in umgekehrter Reihen-
folge.
10.2.4 Zündkerze (Abb. 6)
m ACHTUNG: Zündkerze nur bei kaltem Motor
wechseln!
Überprüfen Sie die Zündkerze (19) erstmals nach 20 Be-
triebsstunden auf Verschmutzung und reinigen Sie die-
se gegebenenfalls mit einer Kupferdrahtbürste. Danach
die Zündkerze (19) alle 50 Betriebsstunden warten.
1.
Ziehen Sie den Zündkerzenstecker (18) mit einer
Drehbewegung ab.
2.
Entfernen Sie die Zündkerze (19) mit dem beilie-
genden Zündkerzenschlüssel (A).
3.
Entfernen Sie jeglichen Schmutz vom Sockel der
Zündkerze (19).
4.
Prüfen Sie die Zündkerze (19) visuell. Entfernen
Sie evtl. vorhandene Ablagerungen mit einer Draht-
bürste.
5.
Prüfen Sie den Zündkerzenspalt. Stellen Sie den
Elektrodenabstand mit einer Fühlerlehre auf 0,7
bis 0,8 mm ein.
6.
Der Zusammenbau erfolgt in umgekehrter Reihen-
folge.
HINWEIS
Eine lockere Zündkerze kann sich überhitzen und den Mo-
tor beschädigen. Und ein zu starkes Anziehen der Zünd-
kerze kann das Gewinde im Zylinderkopf beschädigen.
10.2.5 Kraftstofffiltereinsatz reinigen
Hinweis: Beim Kraftstofffiltereinsatz handelt es sich
um einen Filterbecher, welcher sich direkt unter dem
Tankdeckel (1) befindet und sämtlichen eingefüllten
Kraftstoff filtert.
1.
Stellen Sie den Ein- / Ausschalter (13) auf Stellung
„OFF".
2.
Öffnen Sie den Tankdeckel (1).
3.
Entfernen Sie den Kraftstofffiltereinsatz. Reinigen
Sie sie in nicht flammbarem Lösungsmittel oder ei-
nem Lösungsmittel mit einem hohen Flammpunkt.
4.
Setzen Sie den Kraftstofffiltereinsatz wieder ein.
5.
Schließen Sie den Tankdeckel (1).
11. Ersatzteilbestellung
Bei Rückfragen bitte folgende Daten angeben:
•
Daten des Maschinen-Typenschildes
•
Daten des Motor-Typenschildes
Wichtiger Hinweis im Fall einer Reparatur:
Bei Rücklieferung des Gerätes zur Reparatur beach-
ten Sie bitte, dass das Gerät aus Sicherheitsgründen
öl und kraftstofffrei an die Servicestation gesendet
werden müssen.
11.1
Ersatzteilbestellung
Bei der Ersatzteilbestellung sollten folgende Angaben
gemacht werden:
• Typ des Gerätes
• Artikelnummer des Gerätes
Service-Informationen
Es ist zu beachten, dass bei diesem Produkt folgen-
de Teile einem gebrauchsgemäßen oder natürlichen
Verschleiß unterliegen bzw. folgende Teile als Ver-
brauchsmaterialien benötigt werden.
Verschleißteile*: Zündkerze, Luftfilter
* nicht zwingend im Lieferumfang enthalten!
Ersatzteile und Zubehör erhalten Sie in unserem Ser-
vice-Center. Scannen Sie hierzu den QR-Code auf der
Titelseite.
www.scheppach.com
DE | 15
