d Schalter SHUTTER
Hierüber werden die elektronischen Verschlussfunktionen
eingerichtet, wenn die Kamera in Einzelstatus ohne
Anschluss einer Kamerakontrolleinheit verwendet wird.
OFF: Der elektronischer Verschluss ist deaktiviert.
ON: Der elektronische Verschluss ist aktiviert.
SEL: Immer wenn der Schalter auf diese Position gestellt
wird, ändern sich Verschlusszeit und Verschlussmodus.
Einzelheiten hierzu finden Sie unter „Einstellen des
elektronischen Verschlusses" auf Seite 28.
e Steuerung INTERCOM LEVEL
Hierüber wird das Lautstärkeniveau von Intercom/
Kopfhörern eingestellt.

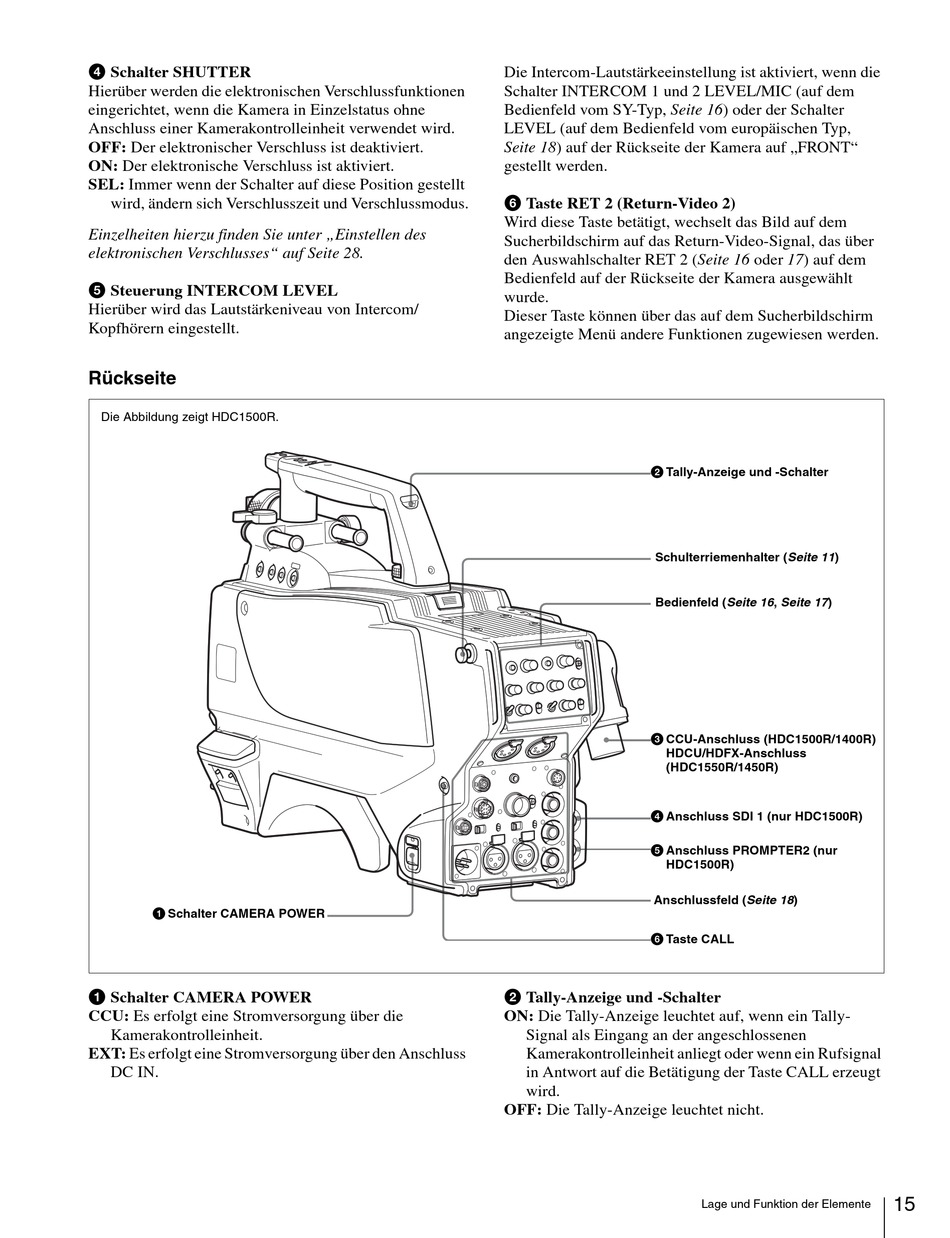

Rückseite
Die Abbildung zeigt HDC1500R.
a Schalter CAMERA POWER
a Schalter CAMERA POWER
CCU: Es erfolgt eine Stromversorgung über die
Kamerakontrolleinheit.
EXT: Es erfolgt eine Stromversorgung über den Anschluss
DC IN.
Die Intercom-Lautstärkeeinstellung ist aktiviert, wenn die
Schalter INTERCOM 1 und 2 LEVEL/MIC (auf dem
Bedienfeld vom SY-Typ, Seite 16) oder der Schalter
LEVEL (auf dem Bedienfeld vom europäischen Typ,
Seite 18) auf der Rückseite der Kamera auf „FRONT"
gestellt werden.
f Taste RET 2 (Return-Video 2)
Wird diese Taste betätigt, wechselt das Bild auf dem
Sucherbildschirm auf das Return-Video-Signal, das über
den Auswahlschalter RET 2 (Seite 16 oder 17) auf dem
Bedienfeld auf der Rückseite der Kamera ausgewählt
wurde.
Dieser Taste können über das auf dem Sucherbildschirm
angezeigte Menü andere Funktionen zugewiesen werden.
b Tally-Anzeige und -Schalter
Schulterriemenhalter (Seite 11)
Bedienfeld (Seite 16, Seite 17)
c CCU-Anschluss (HDC1500R/1400R)
HDCU/HDFX-Anschluss
(HDC1550R/1450R)
d Anschluss SDI 1 (nur HDC1500R)
e Anschluss PROMPTER2 (nur
HDC1500R)
Anschlussfeld (Seite 18)
f Taste CALL
b Tally-Anzeige und -Schalter
ON: Die Tally-Anzeige leuchtet auf, wenn ein Tally-
Signal als Eingang an der angeschlossenen
Kamerakontrolleinheit anliegt oder wenn ein Rufsignal
in Antwort auf die Betätigung der Taste CALL erzeugt
wird.
OFF: Die Tally-Anzeige leuchtet nicht.
Lage und Funktion der Elemente
15
