Setzen Sie keinen „Memory Stick" in die Kamera ein, und
schalten Sie die Kamera nicht aus, während die
Zugriffsanzeige leuchtet.
m Regler MENU SEL (Menüauswahl)/Taste ENTER
(Drehwertgeber)
Hierüber werden Einstellungen aus den auf dem
Sucherbildschirm angezeigten Menüs ausgewählt (über
Drehen am Regler) und Einstellungen bestätigt (durch
Betätigen der Taste).

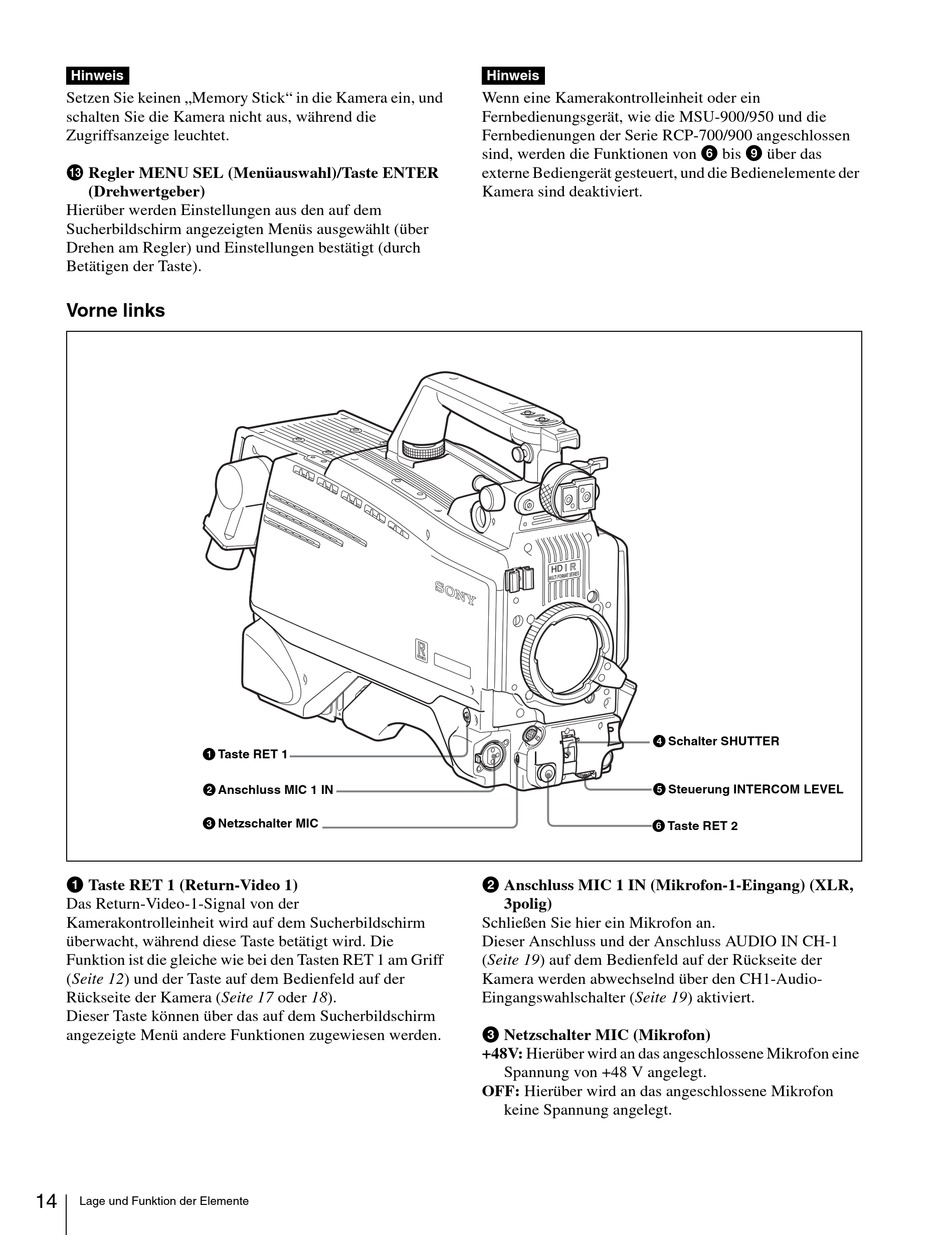

Vorne links
a Taste RET 1
b Anschluss MIC 1 IN
c Netzschalter MIC
a Taste RET 1 (Return-Video 1)
Das Return-Video-1-Signal von der
Kamerakontrolleinheit wird auf dem Sucherbildschirm
überwacht, während diese Taste betätigt wird. Die
Funktion ist die gleiche wie bei den Tasten RET 1 am Griff
(Seite 12) und der Taste auf dem Bedienfeld auf der
Rückseite der Kamera (Seite 17 oder 18).
Dieser Taste können über das auf dem Sucherbildschirm
angezeigte Menü andere Funktionen zugewiesen werden.
14
Lage und Funktion der Elemente
Hinweis
Wenn eine Kamerakontrolleinheit oder ein
Fernbedienungsgerät, wie die MSU-900/950 und die
Fernbedienungen der Serie RCP-700/900 angeschlossen
sind, werden die Funktionen von 6 bis 9 über das
externe Bediengerät gesteuert, und die Bedienelemente der
Kamera sind deaktiviert.
H D
AT SE RIE S
MU LTI FO RM
S E R
IE S
b Anschluss MIC 1 IN (Mikrofon-1-Eingang) (XLR,
3polig)
Schließen Sie hier ein Mikrofon an.
Dieser Anschluss und der Anschluss AUDIO IN CH-1
(Seite 19) auf dem Bedienfeld auf der Rückseite der
Kamera werden abwechselnd über den CH1-Audio-
Eingangswahlschalter (Seite 19) aktiviert.
c Netzschalter MIC (Mikrofon)
+48V: Hierüber wird an das angeschlossene Mikrofon eine
Spannung von +48 V angelegt.
OFF: Hierüber wird an das angeschlossene Mikrofon
keine Spannung angelegt.
d Schalter SHUTTER
e Steuerung INTERCOM LEVEL
f Taste RET 2
