Pegelsteuerung INCOM
Passen Sie den Intercom-Audiopegel an.
Leitungsauswahlschalter
Wählen Sie die Intercom-Leitung aus.
PROD: Produzentenleitung
ENG: Technikerleitung (Engineer)
b Taste RET 1 (Return-Video 1) und Auswahlschalter
Das über den Schalter ausgewählte Return-Video-Signal
wird auf dem Sucherbildschirm angezeigt, während die
Taste betätigt wird.

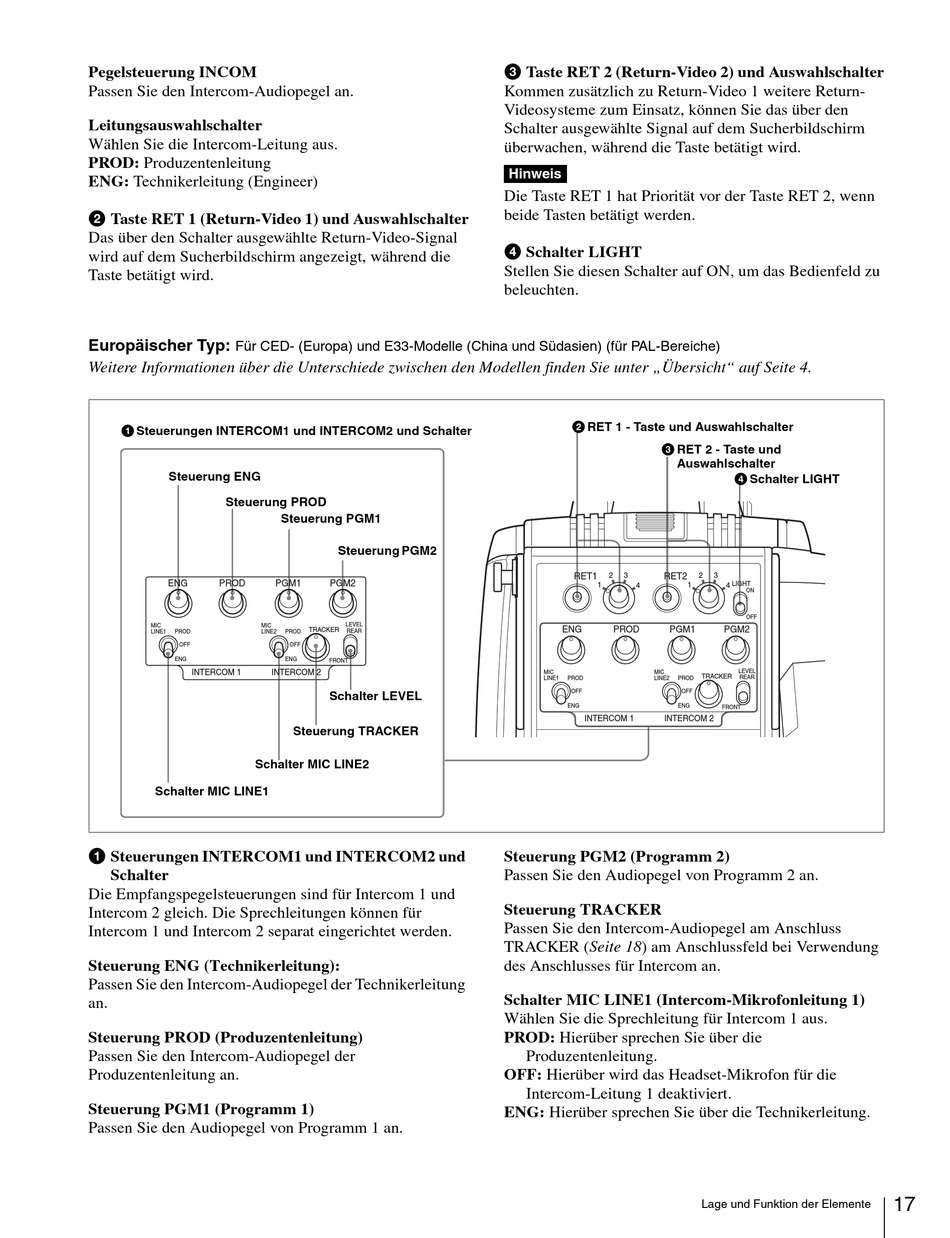

Europäischer Typ:
Für CED- (Europa) und E33-Modelle (China und Südasien) (für PAL-Bereiche)
Weitere Informationen über die Unterschiede zwischen den Modellen finden Sie unter „Übersicht" auf Seite 4.
a Steuerungen INTERCOM1 und INTERCOM2 und Schalter
Steuerung ENG
Steuerung PROD
ENG
PROD
MIC
MIC
LINE1
PROD
LINE2
OFF
ENG
INTERCOM 1
Schalter MIC LINE2
Schalter MIC LINE1
a Steuerungen INTERCOM1 und INTERCOM2 und
Schalter
Die Empfangspegelsteuerungen sind für Intercom 1 und
Intercom 2 gleich. Die Sprechleitungen können für
Intercom 1 und Intercom 2 separat eingerichtet werden.
Steuerung ENG (Technikerleitung):
Passen Sie den Intercom-Audiopegel der Technikerleitung
an.
Steuerung PROD (Produzentenleitung)
Passen Sie den Intercom-Audiopegel der
Produzentenleitung an.
Steuerung PGM1 (Programm 1)
Passen Sie den Audiopegel von Programm 1 an.
Steuerung PGM1
Steuerung PGM2
PGM1
PGM2
LEVEL
TRACKER
REAR
PROD
OFF
ENG
FRONT
INTERCOM 2
Schalter LEVEL
Steuerung TRACKER
c Taste RET 2 (Return-Video 2) und Auswahlschalter
Kommen zusätzlich zu Return-Video 1 weitere Return-
Videosysteme zum Einsatz, können Sie das über den
Schalter ausgewählte Signal auf dem Sucherbildschirm
überwachen, während die Taste betätigt wird.
Hinweis
Die Taste RET 1 hat Priorität vor der Taste RET 2, wenn
beide Tasten betätigt werden.
d Schalter LIGHT
Stellen Sie diesen Schalter auf ON, um das Bedienfeld zu
beleuchten.
b RET 1 - Taste und Auswahlschalter
c RET 2 - Taste und
Auswahlschalter
RET1
2
3
RET2
1
4
ENG
PROD
PGM1
MIC
MIC
LINE1
PROD
LINE2
PROD
OFF
OFF
ENG
ENG
INTERCOM 1
INTERCOM 2
Steuerung PGM2 (Programm 2)
Passen Sie den Audiopegel von Programm 2 an.
Steuerung TRACKER
Passen Sie den Intercom-Audiopegel am Anschluss
TRACKER (Seite 18) am Anschlussfeld bei Verwendung
des Anschlusses für Intercom an.
Schalter MIC LINE1 (Intercom-Mikrofonleitung 1)
Wählen Sie die Sprechleitung für Intercom 1 aus.
PROD: Hierüber sprechen Sie über die
Produzentenleitung.
OFF: Hierüber wird das Headset-Mikrofon für die
Intercom-Leitung 1 deaktiviert.
ENG: Hierüber sprechen Sie über die Technikerleitung.
d Schalter LIGHT
2
3
1
LIGHT
4
ON
OFF
PGM2
LEVEL
TRACKER
REAR
FRONT
Lage und Funktion der Elemente
17
