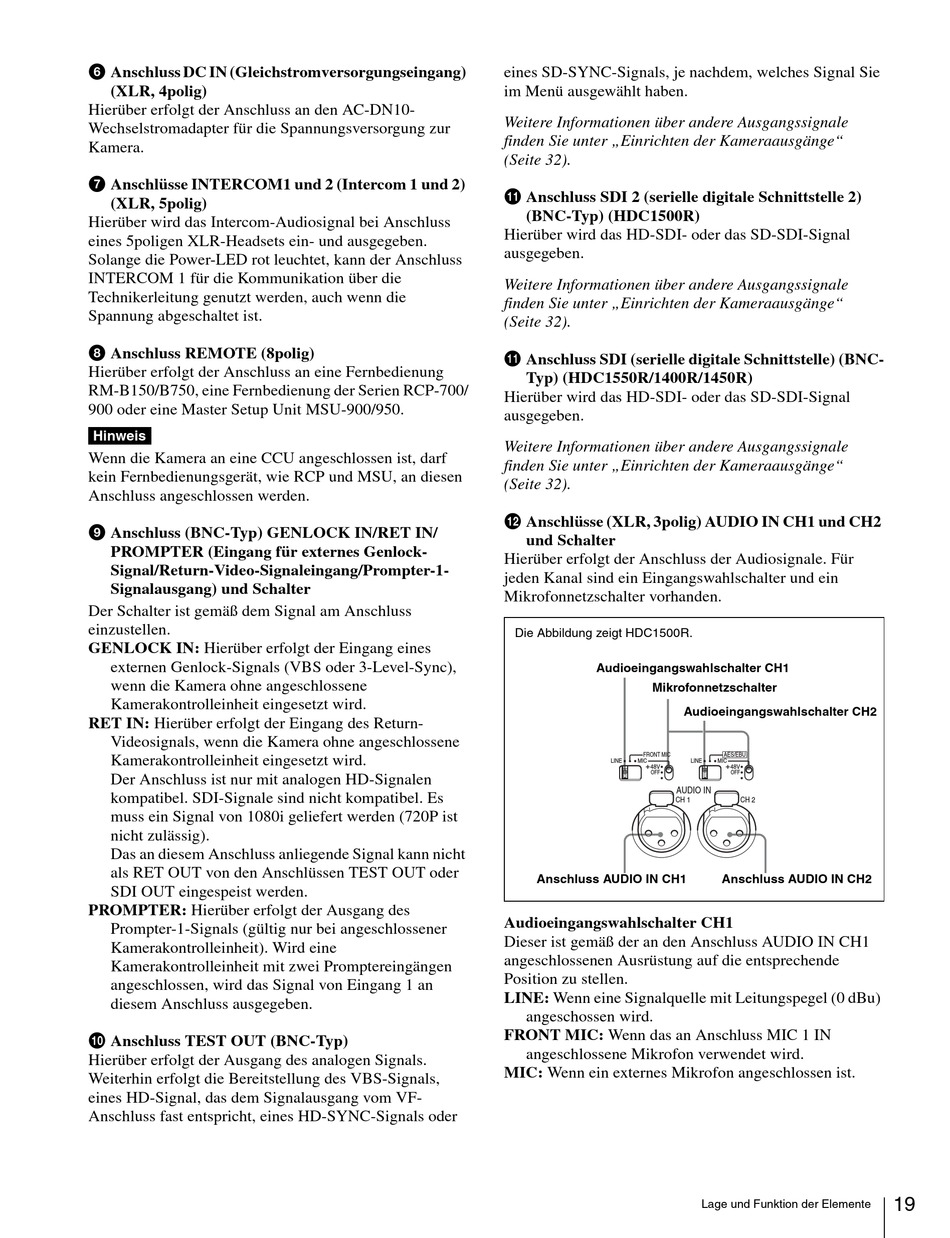

f Anschluss DC IN (Gleichstromversorgungseingang)
(XLR, 4polig)
Hierüber erfolgt der Anschluss an den AC-DN10-
Wechselstromadapter für die Spannungsversorgung zur
Kamera.
g Anschlüsse INTERCOM1 und 2 (Intercom 1 und 2)
(XLR, 5polig)
Hierüber wird das Intercom-Audiosignal bei Anschluss
eines 5poligen XLR-Headsets ein- und ausgegeben.
Solange die Power-LED rot leuchtet, kann der Anschluss
INTERCOM 1 für die Kommunikation über die
Technikerleitung genutzt werden, auch wenn die
Spannung abgeschaltet ist.
h Anschluss REMOTE (8polig)
Hierüber erfolgt der Anschluss an eine Fernbedienung
RM-B150/B750, eine Fernbedienung der Serien RCP-700/
900 oder eine Master Setup Unit MSU-900/950.
Hinweis
Wenn die Kamera an eine CCU angeschlossen ist, darf
kein Fernbedienungsgerät, wie RCP und MSU, an diesen
Anschluss angeschlossen werden.
i Anschluss (BNC-Typ) GENLOCK IN/RET IN/
PROMPTER (Eingang für externes Genlock-
Signal/Return-Video-Signaleingang/Prompter-1-
Signalausgang) und Schalter
Der Schalter ist gemäß dem Signal am Anschluss
einzustellen.
GENLOCK IN: Hierüber erfolgt der Eingang eines
externen Genlock-Signals (VBS oder 3-Level-Sync),
wenn die Kamera ohne angeschlossene
Kamerakontrolleinheit eingesetzt wird.
RET IN: Hierüber erfolgt der Eingang des Return-
Videosignals, wenn die Kamera ohne angeschlossene
Kamerakontrolleinheit eingesetzt wird.
Der Anschluss ist nur mit analogen HD-Signalen
kompatibel. SDI-Signale sind nicht kompatibel. Es
muss ein Signal von 1080i geliefert werden (720P ist
nicht zulässig).
Das an diesem Anschluss anliegende Signal kann nicht
als RET OUT von den Anschlüssen TEST OUT oder
SDI OUT eingespeist werden.
PROMPTER: Hierüber erfolgt der Ausgang des
Prompter-1-Signals (gültig nur bei angeschlossener
Kamerakontrolleinheit). Wird eine
Kamerakontrolleinheit mit zwei Promptereingängen
angeschlossen, wird das Signal von Eingang 1 an
diesem Anschluss ausgegeben.
j Anschluss TEST OUT (BNC-Typ)
Hierüber erfolgt der Ausgang des analogen Signals.
Weiterhin erfolgt die Bereitstellung des VBS-Signals,
eines HD-Signal, das dem Signalausgang vom VF-
Anschluss fast entspricht, eines HD-SYNC-Signals oder
eines SD-SYNC-Signals, je nachdem, welches Signal Sie
im Menü ausgewählt haben.
Weitere Informationen über andere Ausgangssignale
finden Sie unter „Einrichten der Kameraausgänge"
(Seite 32).
k Anschluss SDI 2 (serielle digitale Schnittstelle 2)
(BNC-Typ) (HDC1500R)
Hierüber wird das HD-SDI- oder das SD-SDI-Signal
ausgegeben.
Weitere Informationen über andere Ausgangssignale
finden Sie unter „Einrichten der Kameraausgänge"
(Seite 32).
qa Anschluss SDI (serielle digitale Schnittstelle) (BNC-
Typ) (HDC1550R/1400R/1450R)
Hierüber wird das HD-SDI- oder das SD-SDI-Signal
ausgegeben.
Weitere Informationen über andere Ausgangssignale
finden Sie unter „Einrichten der Kameraausgänge"
(Seite 32).
l Anschlüsse (XLR, 3polig) AUDIO IN CH1 und CH2
und Schalter
Hierüber erfolgt der Anschluss der Audiosignale. Für
jeden Kanal sind ein Eingangswahlschalter und ein
Mikrofonnetzschalter vorhanden.
Die Abbildung zeigt HDC1500R.
Audioeingangswahlschalter CH1
Mikrofonnetzschalter
Audioeingangswahlschalter CH2
FRONT MIC
LINE
MIC
48V
OFF
AUDIO IN
CH 1
Anschluss AUDIO IN CH1
Audioeingangswahlschalter CH1
Dieser ist gemäß der an den Anschluss AUDIO IN CH1
angeschlossenen Ausrüstung auf die entsprechende
Position zu stellen.
LINE: Wenn eine Signalquelle mit Leitungspegel (0 dBu)
angeschossen wird.
FRONT MIC: Wenn das an Anschluss MIC 1 IN
angeschlossene Mikrofon verwendet wird.
MIC: Wenn ein externes Mikrofon angeschlossen ist.
AES/EBU
LINE
MIC
48V
OFF
CH 2
Anschluss AUDIO IN CH2
Lage und Funktion der Elemente
19
