Schalter MIC LINE2 (Intercom-Mikrofonleitung 2)
Wählen Sie die Sprechleitung für Intercom 2 aus.
PROD: Hierüber sprechen Sie über die
Produzentenleitung.
OFF: Hierüber wird das Headset-Mikrofon für die
Intercom-Leitung 2 deaktiviert.
ENG: Hierüber sprechen Sie über die Technikerleitung.
Schalter LEVEL
REAR: Der Intercom-Audiopegel wird über die
Bedienelemente dieses Bedienfelds eingestellt.
FRONT: Der Intercom-Audiopegel wird über die
Steuerung INTERCOM LEVEL auf der Vorderseite
der Kamera eingestellt.

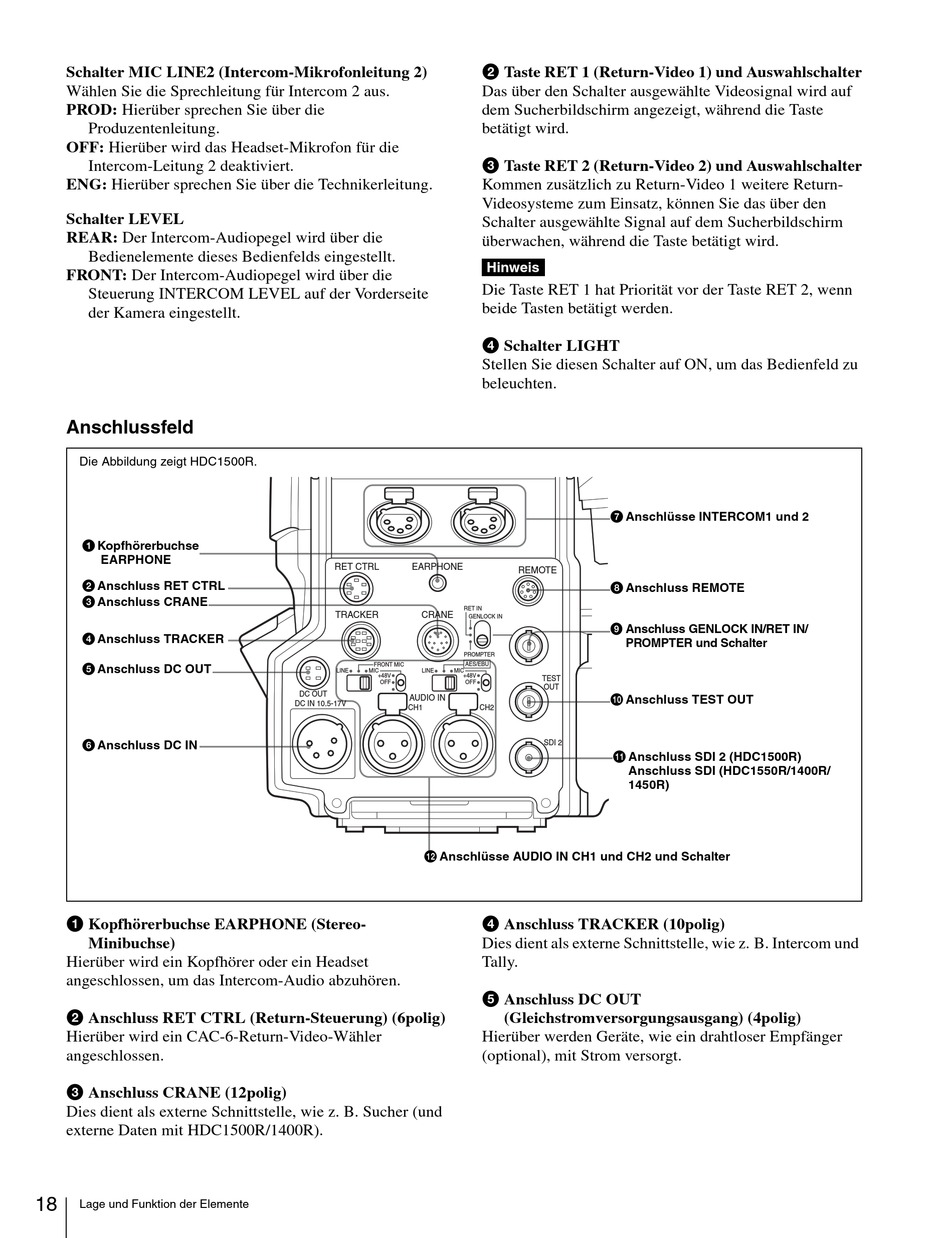

Anschlussfeld
Die Abbildung zeigt HDC1500R.
a Kopfhörerbuchse
EARPHONE
b Anschluss RET CTRL
c Anschluss CRANE
d Anschluss TRACKER
e Anschluss DC OUT
f Anschluss DC IN
a Kopfhörerbuchse EARPHONE (Stereo-
Minibuchse)
Hierüber wird ein Kopfhörer oder ein Headset
angeschlossen, um das Intercom-Audio abzuhören.
b Anschluss RET CTRL (Return-Steuerung) (6polig)
Hierüber wird ein CAC-6-Return-Video-Wähler
angeschlossen.
c Anschluss CRANE (12polig)
Dies dient als externe Schnittstelle, wie z. B. Sucher (und
externe Daten mit HDC1500R/1400R).
18
Lage und Funktion der Elemente
RET CTRL
EARPHONE
RET IN
TRACKER
CRANE
GENLOCK IN
PROMPTER
FRONT MIC
AES/EBU
LINE
MIC
LINE
MIC
+48V
+48V
OFF
OFF
DC OUT
AUDIO IN
DC IN 10.5-17V
CH1
l Anschlüsse AUDIO IN CH1 und CH2 und Schalter
b Taste RET 1 (Return-Video 1) und Auswahlschalter
Das über den Schalter ausgewählte Videosignal wird auf
dem Sucherbildschirm angezeigt, während die Taste
betätigt wird.
c Taste RET 2 (Return-Video 2) und Auswahlschalter
Kommen zusätzlich zu Return-Video 1 weitere Return-
Videosysteme zum Einsatz, können Sie das über den
Schalter ausgewählte Signal auf dem Sucherbildschirm
überwachen, während die Taste betätigt wird.
Hinweis
Die Taste RET 1 hat Priorität vor der Taste RET 2, wenn
beide Tasten betätigt werden.
d Schalter LIGHT
Stellen Sie diesen Schalter auf ON, um das Bedienfeld zu
beleuchten.
g Anschlüsse INTERCOM1 und 2
REMOTE
h Anschluss REMOTE
i Anschluss GENLOCK IN/RET IN/
PROMPTER und Schalter
TEST
OUT
j Anschluss TEST OUT
CH2
SDI 2
k Anschluss SDI 2 (HDC1500R)
Anschluss SDI (HDC1550R/1400R/
1450R)
d Anschluss TRACKER (10polig)
Dies dient als externe Schnittstelle, wie z. B. Intercom und
Tally.
e Anschluss DC OUT
(Gleichstromversorgungsausgang) (4polig)
Hierüber werden Geräte, wie ein drahtloser Empfänger
(optional), mit Strom versorgt.
