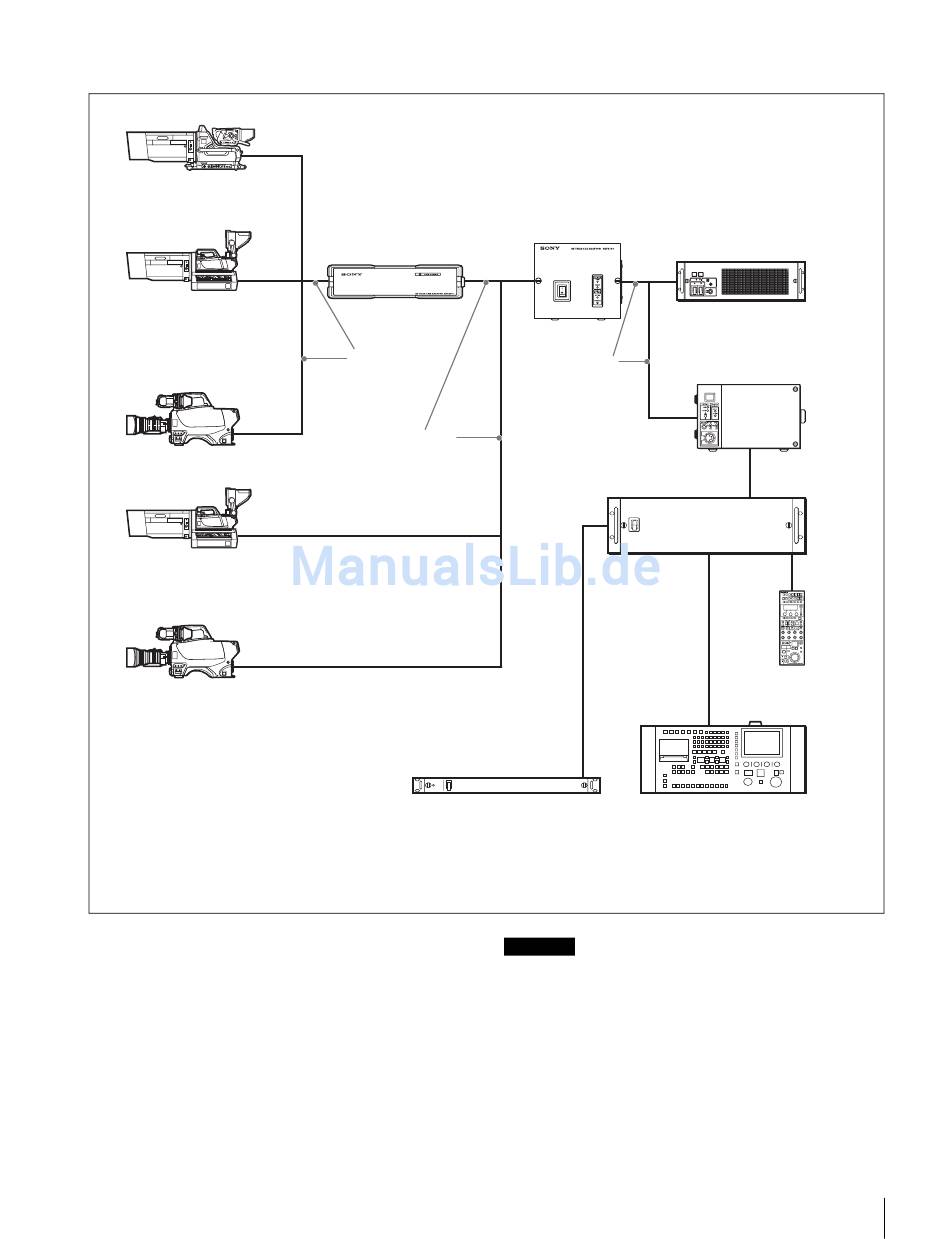

Anschlussbeispiel 3
HD-Farbvideokamera
HDC1000R
+ Studio-Objektivadapter
HD-Farbvideokamera
1)
HDC1500R/1400R
+ Studio-Objektivadapter
HD-Farbvideokamera
2)
HDC1500R/1400R
HD-Farbvideokamera HDC1550R/1450R
+ Studio-Objektivadapter
+ Elektronischer Sucher HDVF-C730W/C950W
HD-Farbvideokamera HDC1550R/1450R
Maximaler Kabelverlauf mit Triaxkabel
Die maximale Länge des Triaxkabels zwischen
HDC1550R/1450R und HDFX100 oder zwischen
HDFX100 und HDTX100 hängt vom Kabeltyp ab.
Weitere Informationen erhalten Sie im
Bedienungshandbuch des HDFX100/HDTX100.
HD-Triax-Kameraadapter
HDTX100
Glasfaserkabel
Triaxkabel
VCS-700-Videowähler
Hinweise
• Bei der Überwachung eines Return-Videosignals über
den HDFX100 und den HDTX100 fungieren die Sucher
als Schwarz-Weiß-Sucher bei der Überwachung eines
Return-Videosignals.
• Das Skin-Gate-Signal wird dem Kameravideosignal
überlagert. Wenn Tally aktiviert (ON) ist, wird das Skin-
Gate-Signal deaktiviert (OFF).
HD-Triax-CCU-Adaptor
HDFX100
HD-Kamerakontrolleinheit
HDCU1000
HD-Kamerakontrolleinheit
Glasfaserkabel
HDCU1500
Kamerabefehlsnetzwerkeinheit
CNU-700
Master Setup Unit MSU-900/950
1) Darstellung zeigt HDC1500R mit angebrachtem Studio-Objektivadapter.
2) Darstellung zeigt HDC1500R.
Fernbedienfeld
der Serien RCP-700/900
9
