2

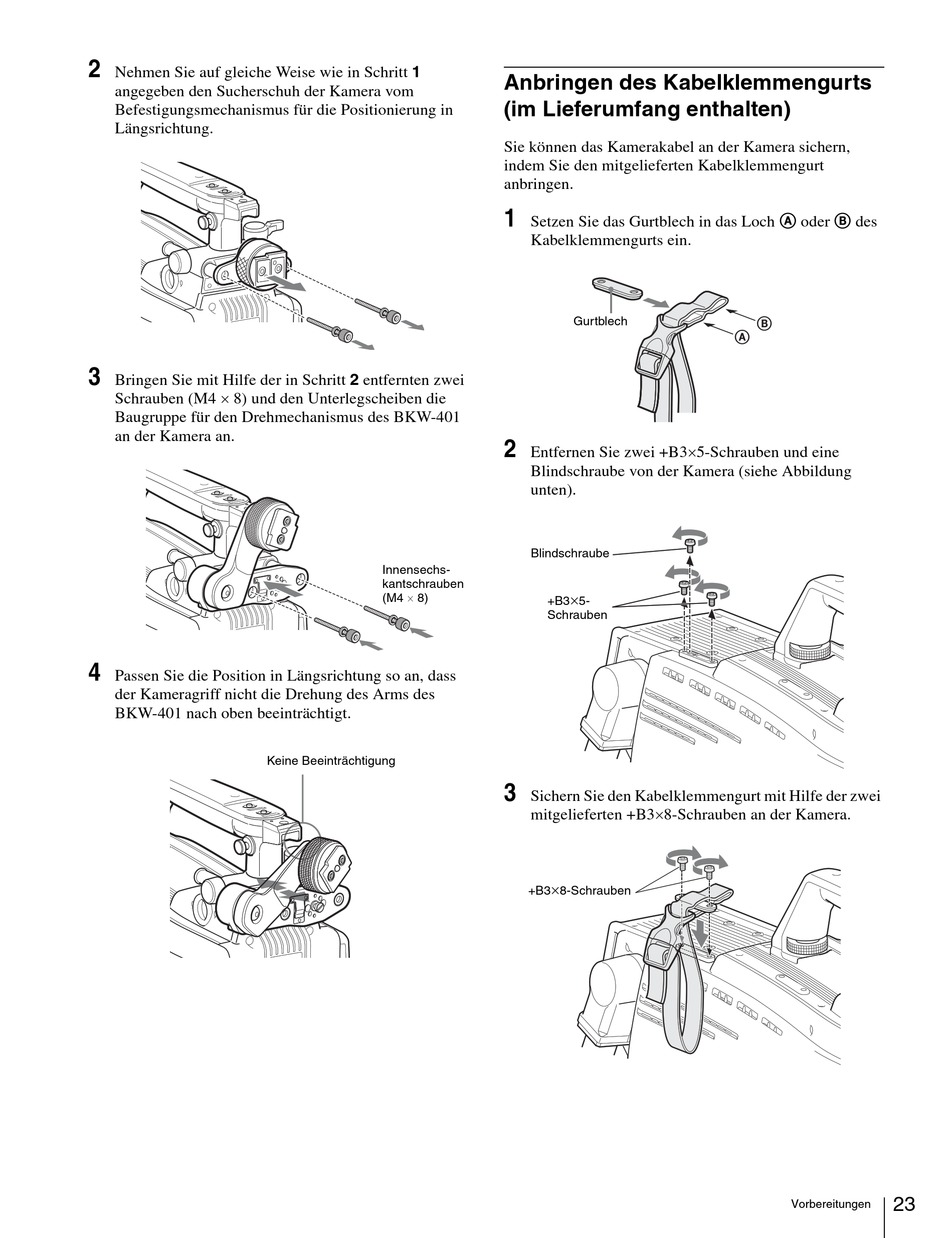

Nehmen Sie auf gleiche Weise wie in Schritt 1
angegeben den Sucherschuh der Kamera vom
Befestigungsmechanismus für die Positionierung in
Längsrichtung.
3
Bringen Sie mit Hilfe der in Schritt 2 entfernten zwei
Schrauben (M4 × 8) und den Unterlegscheiben die
Baugruppe für den Drehmechanismus des BKW-401
an der Kamera an.
4
Passen Sie die Position in Längsrichtung so an, dass
der Kameragriff nicht die Drehung des Arms des
BKW-401 nach oben beeinträchtigt.
Keine Beeinträchtigung
Anbringen des Kabelklemmengurts
(im Lieferumfang enthalten)
Sie können das Kamerakabel an der Kamera sichern,
indem Sie den mitgelieferten Kabelklemmengurt
anbringen.
1
Setzen Sie das Gurtblech in das Loch A oder B des
Kabelklemmengurts ein.
2
Entfernen Sie zwei +B3×5-Schrauben und eine
Blindschraube von der Kamera (siehe Abbildung
unten).
Blindschraube
Innensechs-
kantschrauben
(M4 × 8)
+B3
Schrauben
3
Sichern Sie den Kabelklemmengurt mit Hilfe der zwei
mitgelieferten +B3×8-Schrauben an der Kamera.
×
+B3
8-Schrauben
Gurtblech
A
×
5-
B
23
Vorbereitungen
