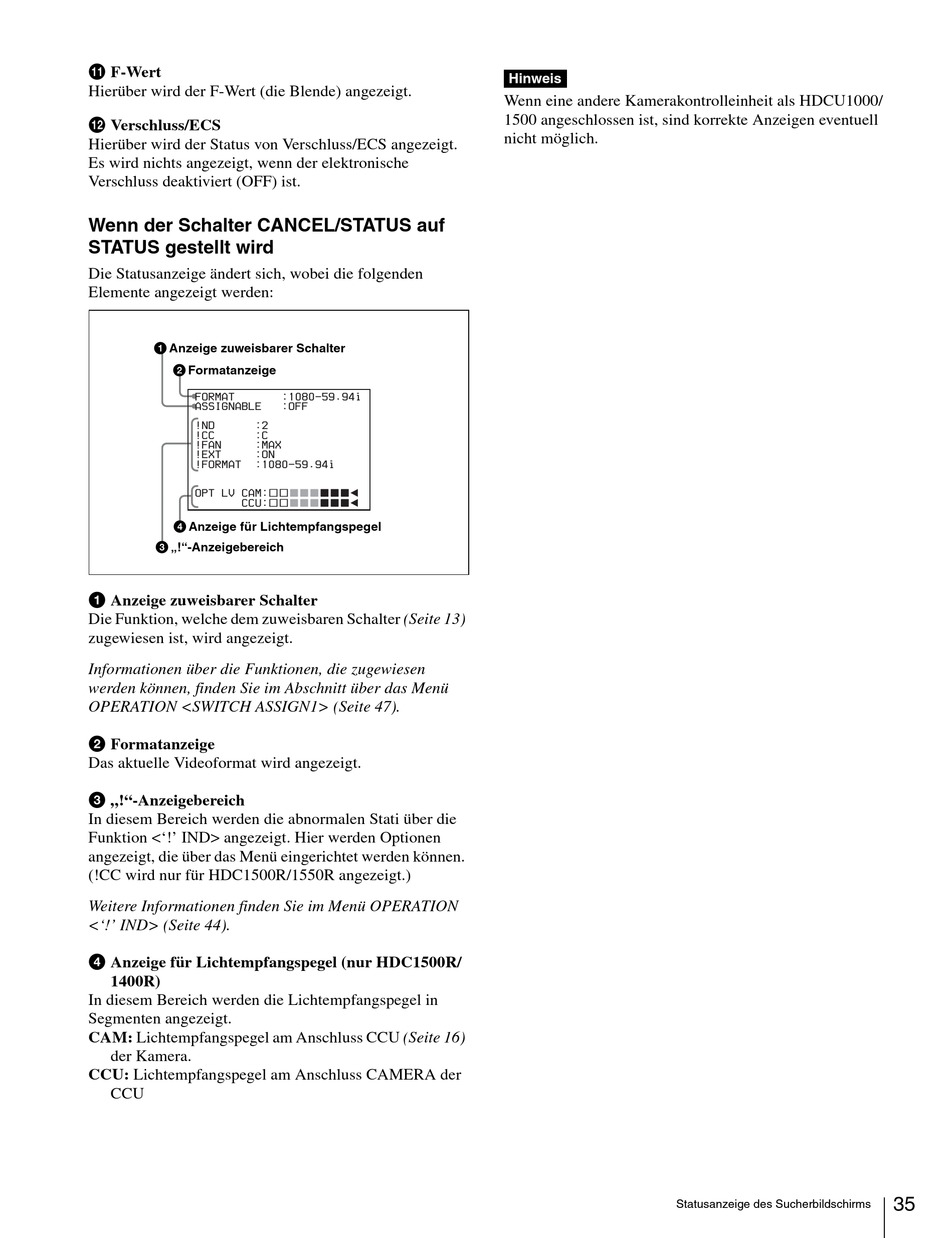

k F-Wert
Hierüber wird der F-Wert (die Blende) angezeigt.
l Verschluss/ECS
Hierüber wird der Status von Verschluss/ECS angezeigt.
Es wird nichts angezeigt, wenn der elektronische
Verschluss deaktiviert (OFF) ist.
Wenn der Schalter CANCEL/STATUS auf
STATUS gestellt wird
Die Statusanzeige ändert sich, wobei die folgenden
Elemente angezeigt werden:
a Anzeige zuweisbarer Schalter
b Formatanzeige
FORMAT
ASSIGNABLE
!ND
:2
!CC
:C
!FAN
:MAX
!EXT
:ON
!FORMAT
:1080-59.94i
OPT LV CAM:ssxxxxxxb
CCU:ssxxxxxxb
d Anzeige für Lichtempfangspegel
c „!"-Anzeigebereich
a Anzeige zuweisbarer Schalter
Die Funktion, welche dem zuweisbaren Schalter (Seite 13)
zugewiesen ist, wird angezeigt.
Informationen über die Funktionen, die zugewiesen
werden können, finden Sie im Abschnitt über das Menü
OPERATION <SWITCH ASSIGN1> (Seite 47).
b Formatanzeige
Das aktuelle Videoformat wird angezeigt.
c „!"-Anzeigebereich
In diesem Bereich werden die abnormalen Stati über die
Funktion <'!' IND> angezeigt. Hier werden Optionen
angezeigt, die über das Menü eingerichtet werden können.
(!CC wird nur für HDC1500R/1550R angezeigt.)
Weitere Informationen finden Sie im Menü OPERATION
<'!' IND> (Seite 44).
d Anzeige für Lichtempfangspegel (nur HDC1500R/
1400R)
In diesem Bereich werden die Lichtempfangspegel in
Segmenten angezeigt.
CAM: Lichtempfangspegel am Anschluss CCU (Seite 16)
der Kamera.
CCU: Lichtempfangspegel am Anschluss CAMERA der
CCU
:1080-59.94i
:OFF
Hinweis
Wenn eine andere Kamerakontrolleinheit als HDCU1000/
1500 angeschlossen ist, sind korrekte Anzeigen eventuell
nicht möglich.
Statusanzeige des Sucherbildschirms
35
