Anschluss der Saunaleuchte

Die Saunaleuchte muss der Schutzart
Spritzwassergeschützt (IPx4) entsprechen
und gegenüber
temperatur beständig sein. Die Sauna-
leuchte kann an jeder beliebigen Stelle, je-
doch niemals in der Nähe des aufsteigen-
den Heißluftstroms des Ofens montiert
werden.
Anschluss der Fühlerleitungen
Die Fühler- und Netzleitungen sollten nicht
zusammen verlegt oder durch eine gemein-
same Durchführung geführt werden. Eine
gemeinsame Verlegung kann zu Störungen
der Elektronik führen, z.B. einem "Flattern"
der Schaltschütze. Wenn eine gemeinsa-
me Verlegung notwendig , oder die Leitung
länger als 3m ist, muss eine abgeschirm-
te Fühlerleitung z.B. LIYLY-O x 0,5 mm²) ver-
wendet werden. Hierbei muss die Abschir-
mung im Steuergerät an Masse ange-
schlossen werden. Dies ist der linke Kon-
takt an der jeweiligen Fühleranschluss-
klemme.
Beachten Sie bitte, dass sich nachfolgende
Maßangaben auf die Werte beziehen, die bei
der Geräteprüfung nach EN 60335-2-53
vorgegeben wurden. Grundsätzlich muss
der Ofenfühler an der Stelle montiert wer-
den, an der die höchsten Temperaturen er-
wartet werden. Einen Überblick über den
Montageort des Fühlers gibt Ihnen Abb. 6.
20 cm
der Umgebungs-
Abb. 6

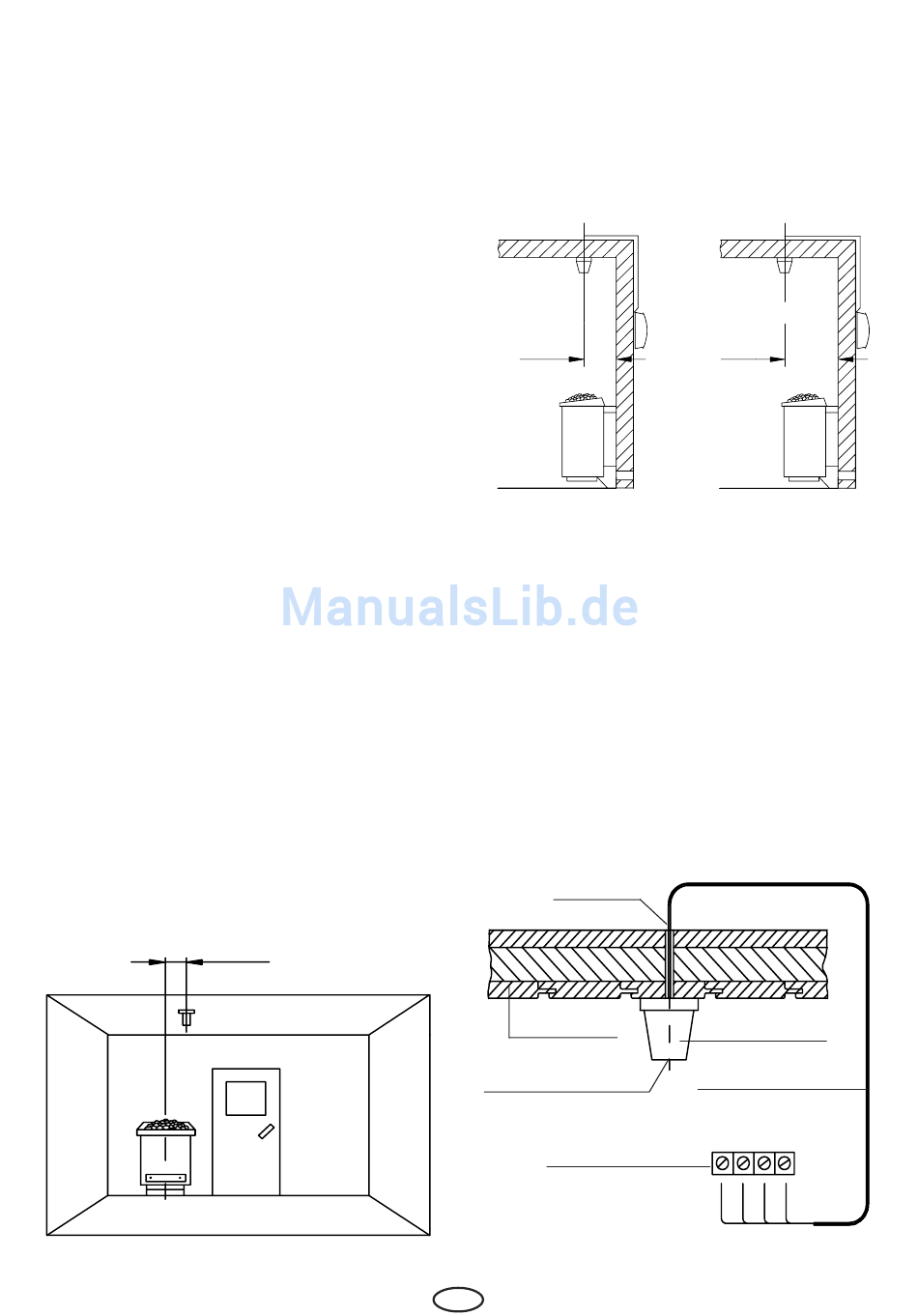

Montage des Ofenfühlers
1. Der Ofenfühler wird in Kabinen bis zu
der Größe von 2 x 2 m gemäß Abb. 6 und
7 montiert, in größeren Kabinen gemäß
Abb 6 und 8 montiert.
19 cm
Abb. 7
2. Bohren Sie dafür ein Loch für die Kabel-
durchführung, vorzugsweise in die Mitte
eines Profilbrettes.
3. Führen sie die Fühlerkabel durch das
gebohrte Loch und schließen Sie die
Fühlerleitung gemäß Abb. 9 an.
Bohrung
Saunadecke
Fühlergehäuse auf
Mitte Profilbrett
Klemmen im
Steuergerät
D
35 cm
Abb. 8
Fühlergehäuse
Fühlerleitung
Limiter Sensor
Abb. 9
7
