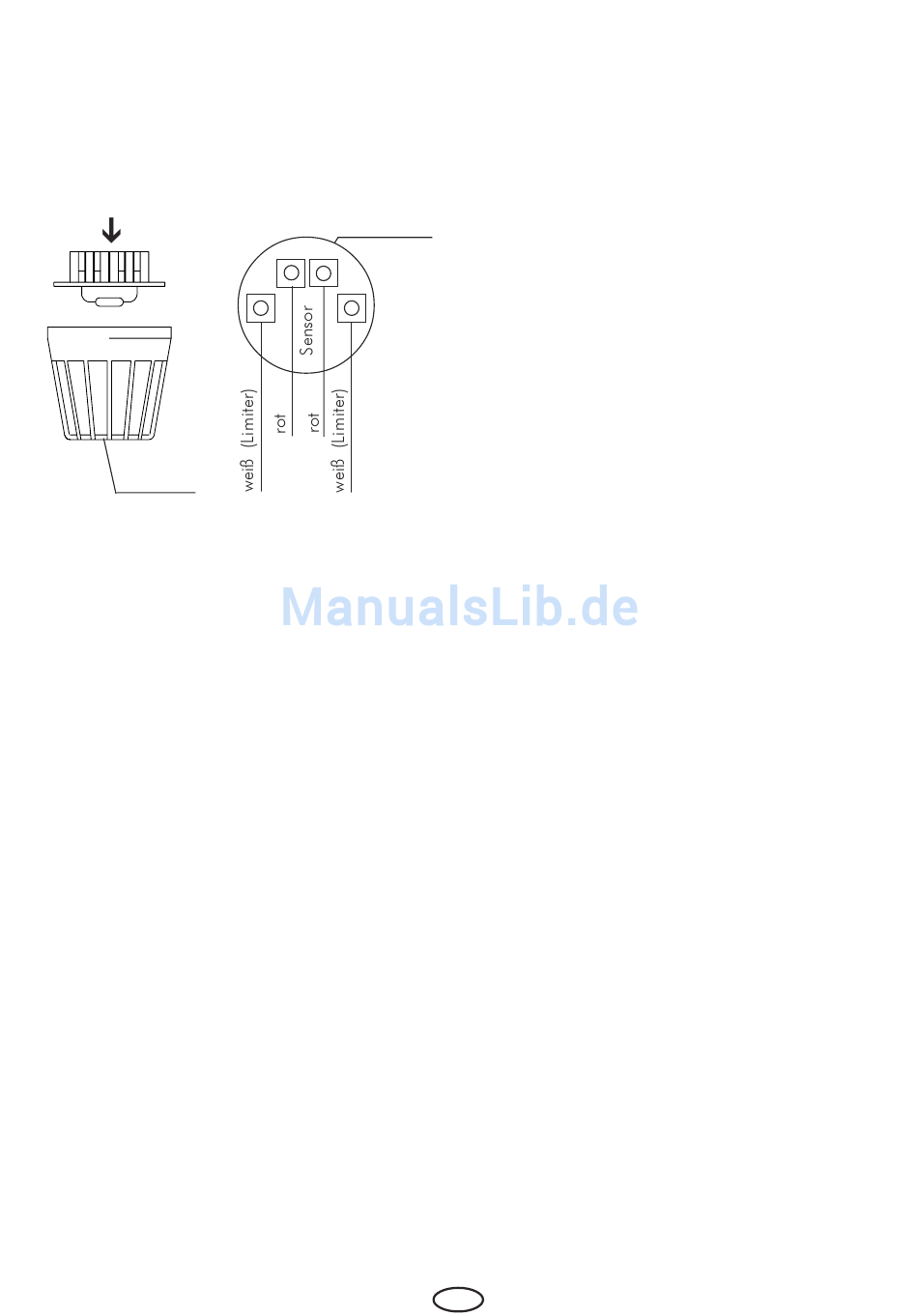

4. Die Leitungen für den Begrenzer (weiß)
und den Temperaturfühler (rot) gemäß
Abb. 10 an der Fühlerplatine an-
klemmen: Die Fühlerplatine anschlie-
ßend in das Gehäuse einrasten.
Gehäuse
5. Nach vollständiger Montage und ord-
nungsgemäßem Betrieb des Steuerge-
rätes muss die Leitung zur Über-
temperatursicherung auf Kurzschluss
überprüft werden.
Lösen Sie hierzu eine der weißen Lei-
tungen im Fühlergehäuse.
Sicherheitsschütz des Steuergerätes
muss abfallen, d.h. der Heizkreis muss
unterbrochen sein.
8
Fühlerplatine
Abb. 10
Das
D
