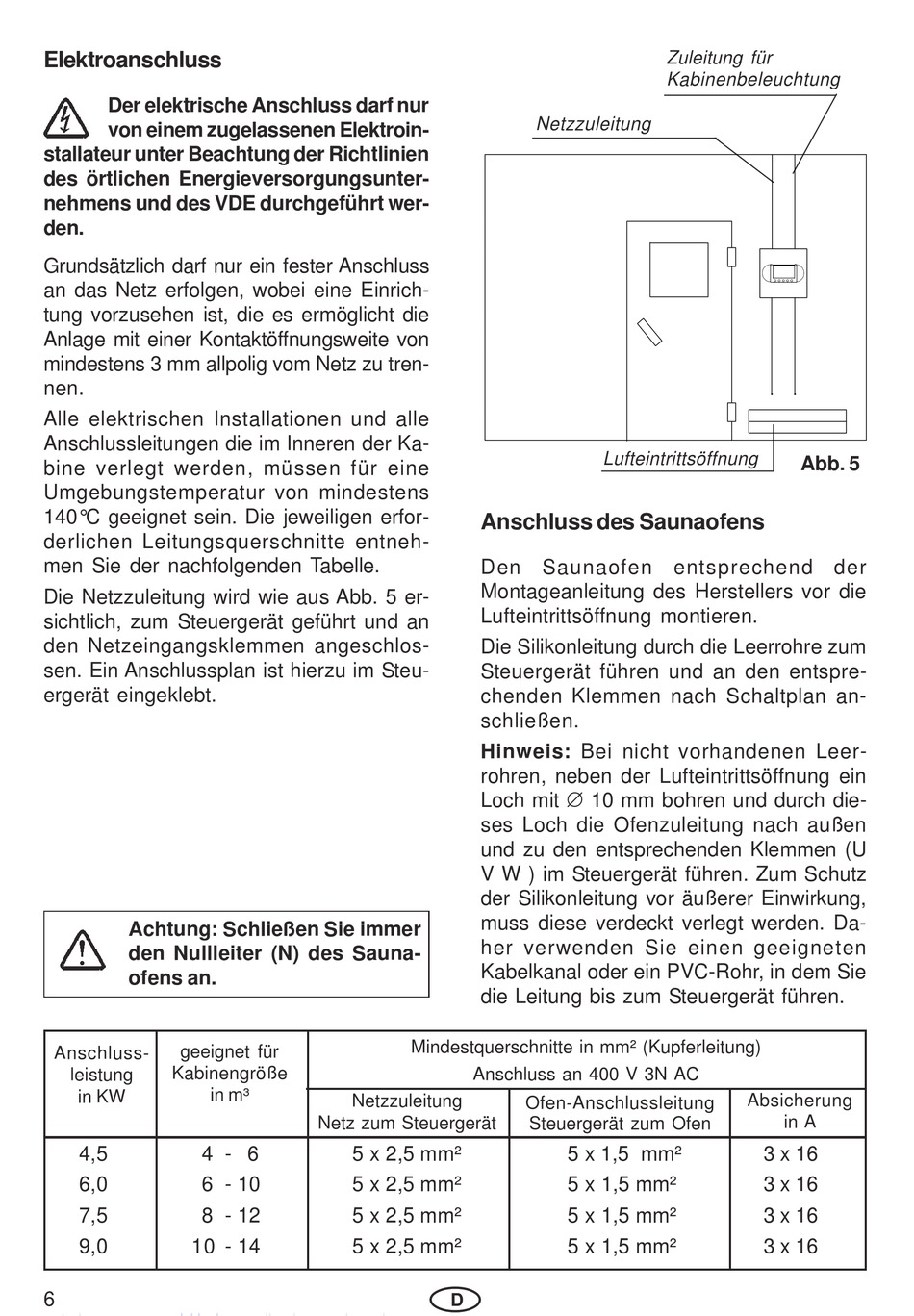

Elektroanschluss

Der elektrische Anschluss darf nur
von einem zugelassenen Elektroin-
stallateur unter Beachtung der Richtlinien
des örtlichen Energieversorgungsunter-
nehmens und des VDE durchgeführt wer-
den.
Grundsätzlich darf nur ein fester Anschluss
an das Netz erfolgen, wobei eine Einrich-
tung vorzusehen ist, die es ermöglicht die
Anlage mit einer Kontaktöffnungsweite von
mindestens 3 mm allpolig vom Netz zu tren-
nen.
Alle elektrischen Installationen und alle
Anschlussleitungen die im Inneren der Ka-
bine verlegt werden, müssen für eine
Umgebungstemperatur von mindestens
140°C geeignet sein. Die jeweiligen erfor-
derlichen Leitungsquerschnitte entneh-
men Sie der nachfolgenden Tabelle.
Die Netzzuleitung wird wie aus Abb. 5 er-
sichtlich, zum Steuergerät geführt und an
den Netzeingangsklemmen angeschlos-
sen. Ein Anschlussplan ist hierzu im Steu-
ergerät eingeklebt.
Achtung: Schließen Sie immer
den Nullleiter (N) des Sauna-
ofens an.
geeignet für
Anschluss-
Kabinengröße
leistung
in m³
in KW
4,5 4 - 6
6,0 6 - 10
7,5 8 - 12
9,0 10 - 14
6

Anschluss des Saunaofens

Den Saunaofen entsprechend der
Montageanleitung des Herstellers vor die
Lufteintrittsöffnung montieren.
Die Silikonleitung durch die Leerrohre zum
Steuergerät führen und an den entspre-
chenden Klemmen nach Schaltplan an-
schließen.
Hinweis: Bei nicht vorhandenen Leer-
rohren, neben der Lufteintrittsöffnung ein
Loch mit Æ 10 mm bohren und durch die-
ses Loch die Ofenzuleitung nach außen
und zu den entsprechenden Klemmen (U
V W ) im Steuergerät führen. Zum Schutz
der Silikonleitung vor äußerer Einwirkung,
muss diese verdeckt verlegt werden. Da-
her verwenden Sie einen geeigneten
Kabelkanal oder ein PVC-Rohr, in dem Sie
die Leitung bis zum Steuergerät führen.
Mindestquerschnitte in mm² (Kupferleitung)
Anschluss an 400 V 3N AC
Netzzuleitung
Netz zum Steuergerät
5 x 2,5 mm²
5 x 2,5 mm²
5 x 2,5 mm²
5 x 2,5 mm²
D
Zuleitung für
Kabinenbeleuchtung
Netzzuleitung
Lufteintrittsöffnung
Ofen-Anschlussleitung
Steuergerät zum Ofen
5 x 1,5 mm²
5 x 1,5 mm²
5 x 1,5 mm²
5 x 1,5 mm²
Abb. 5
Absicherung
in A
3 x 16
3 x 16
3 x 16
3 x 16
