Tabelle 123. Konfiguration 13 R2A+R3B+E3_SCM Adapter (fortgesetzt)
Kartentyp
Intel (OCP: 25 Gbit/s)
Mellanox (OCP: 25 Gbit/s)
Broadcom (OCP: 25 GB)
Broadcom (OCP: 10 Gbit/s)
Intel (OCP: 10 Gbit/s)
Broadcom (OCP: 1 Gbit/s)
Intel (OCP: 1 Gbit/s)
FOXCONN (BOSS-N1)
Entfernen des Erweiterungskarten-Risers
Voraussetzungen
1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise.
2. Befolgen Sie die Anweisungen unter
3.
ANMERKUNG:
Wenn ein BOSS-N1-Modul installiert ist, trennen Sie das BOSS-N1-Stromkabel und das Signalkabel, bevor Sie das
Riser-1-Gehäuse entfernen.

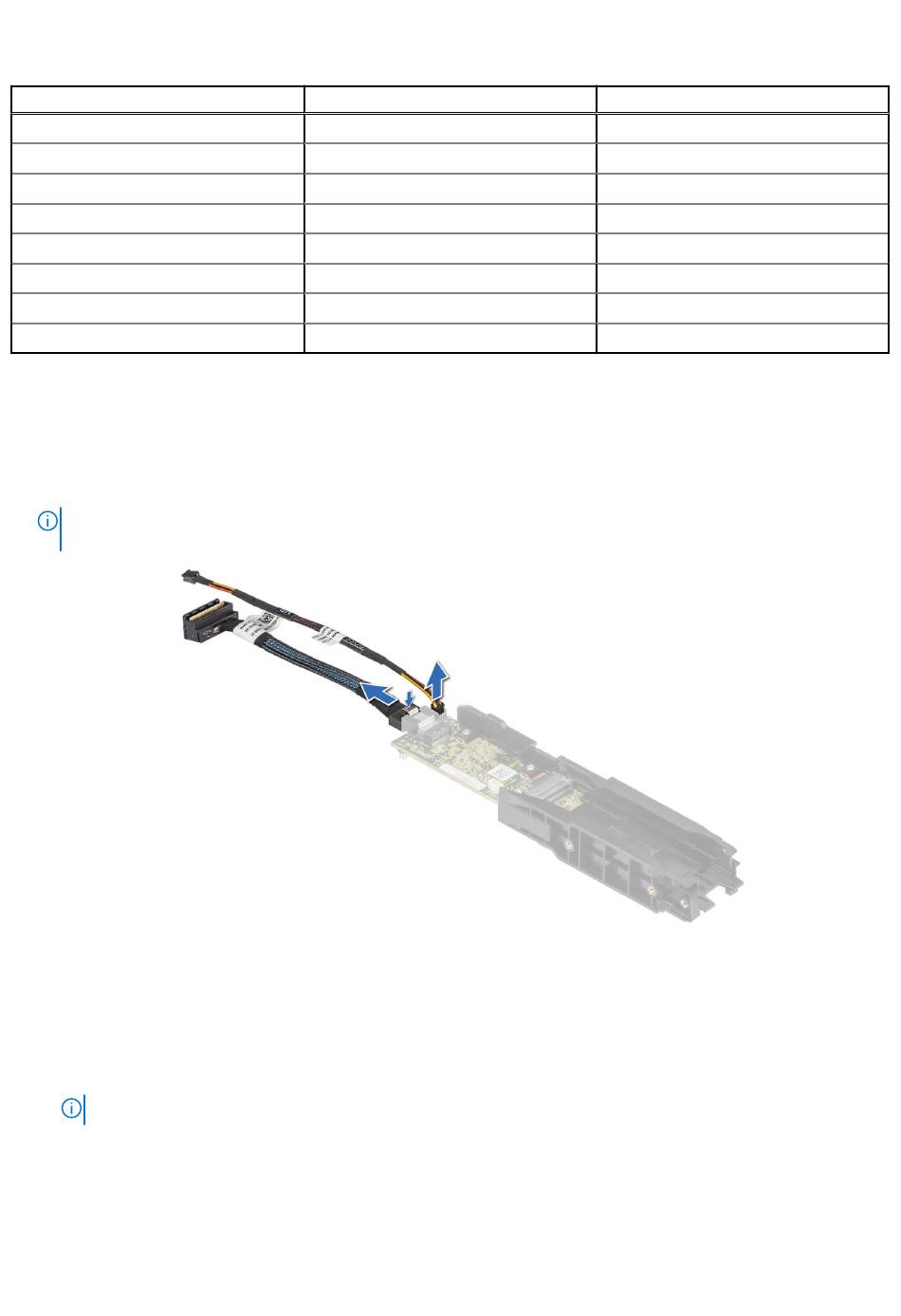

Abbildung 139. Entfernen des BOSS-Stromkabels und des BOSS-Signalkabels vom BOSS-N1-Controllerkartenmodul
4. Trennen Sie alle Kabel, die mit der Erweiterungskarte verbunden sind.
Schritte
1. Riser 1: Lösen Sie die unverlierbaren Schrauben auf dem Riser.
a. Drücken Sie auf die Freigabelasche, halten Sie den Erweiterungskarten-Riser an den Rändern, und heben Sie ihn aus der Riser-
Anschlussvorrichtung auf der Systemplatine.
ANMERKUNG:
192
Installieren und Entfernen von Systemkomponenten
Steckplatzpriorität
Integrierter Steckplatz
Integrierter Steckplatz
Integrierter Steckplatz
Integrierter Steckplatz
Integrierter Steckplatz
Integrierter Steckplatz
Integrierter Steckplatz
Integrierter Steckplatz
Vor der Arbeit an Komponenten im Inneren Ihres
Die Zahlen auf dem Bild zeigen nicht die genauen Schritte. Die Zahlen dienen der Darstellung der Sequenz.
Maximale Anzahl von Karten
1
1
1
1
1
1
1
1
Systems.
