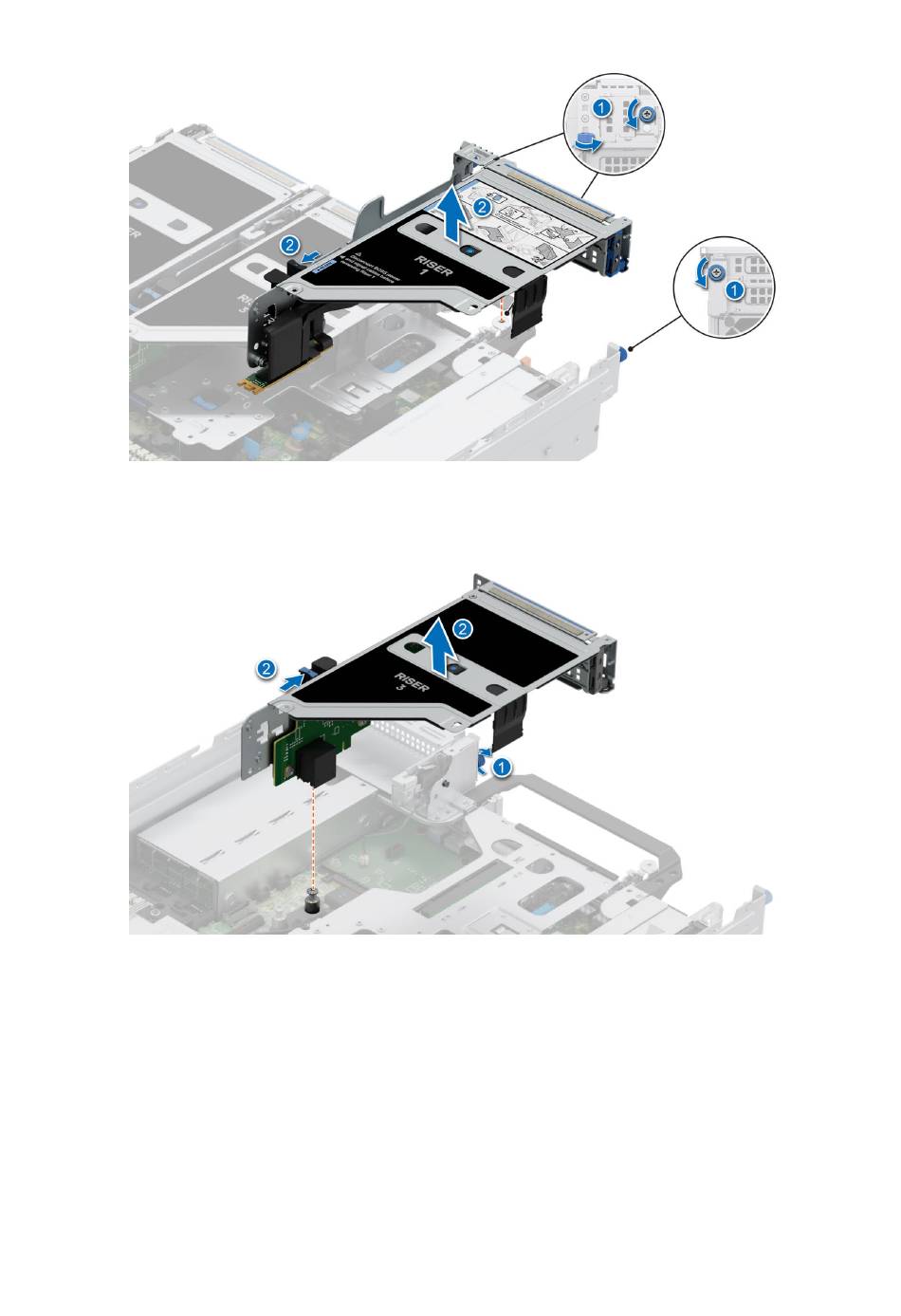

Abbildung 140. Entfernen des Erweiterungskarten-Risers (Riser 1)
2. Riser 3: Lösen Sie die unverlierbare Schraube, drücken Sie auf die blaue Lasche und heben Sie den Erweiterungskarten-Riser an den
Rändern aus dem Riser-Anschluss auf der Systemplatine.
Abbildung 141. Entfernen des Erweiterungskarten-Risers (Riser 3)
3. Riser 2: Drücken Sie auf die blaue Taste auf dem Riser, greifen Sie den Erweiterungskarten-Riser an den Griffstellen (zwei Streifen auf
der einen Seite; ein Streifen auf der anderen Seite) und heben Sie ihn aus dem Riser-Anschluss auf der Systemplatine.
Installieren und Entfernen von Systemkomponenten
193
