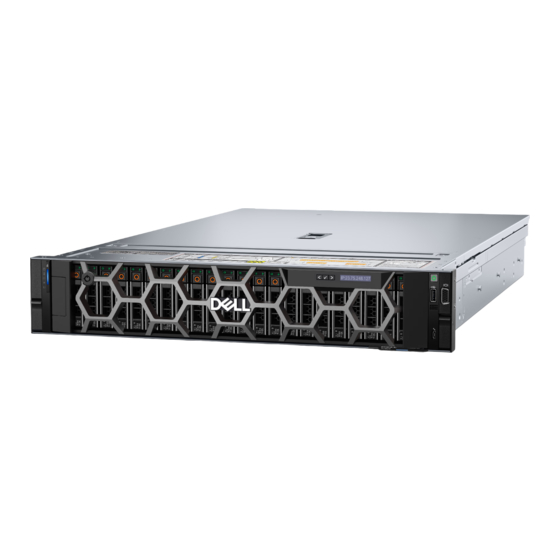

Dell PowerEdge R7625
Installations- und Service-Handbuch
Vorschriftenmodell: E94S
Vorschriftentyp: E94S001
Mai 2023
Rev. A01

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dell PowerEdge R7625

Inhaltszusammenfassung für Dell PowerEdge R7625

  • Seite 1 Dell PowerEdge R7625 Installations- und Service-Handbuch Vorschriftenmodell: E94S Vorschriftentyp: E94S001 Mai 2023 Rev. A01...

  • Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen

    WARNUNG weist auf ein potenzielles Risiko für Sachschäden, Verletzungen oder den Tod hin. © 2023 Dell Inc. oder Ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell Technologies, Dell und andere Marken sind Marken von Dell Inc. oder ihren Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Kapitel 1: Über dieses Dokument...................... 8 Kapitel 2: Systemübersicht......................9 Vorderansicht des Systems..............................9 Ansicht des linken Bedienfelds............................13 Ansicht des rechten Bedienfelds..........................14 Rückansicht des Systems..............................15 Das Systeminnere................................19 Ausfindigmachen des Express-Servicecodes und der Service-Tag-Nummer.............22 Etikett mit Systeminformationen............................22 Matrix für Schienendimensionierung und Rackkompatibilität..................25 Kapitel 3: Technische Daten......................
  • Seite 4 Kapitel 5: Vor-Betriebssystem-Verwaltungsanwendungen..............48 System-Setup-Programm..............................48 System-BIOS..................................49 Dienstprogramm für die iDRAC-Einstellungen......................67 Device Settings (Geräteeinstellungen)........................67 Dell Lifecycle Controller..............................67 Integrierte Systemverwaltung............................67 Start-Manager..................................68 PXE-Boot..................................... 68 Kapitel 6: Mindestvalidierung der POST- und System Management-Konfiguration......69 Mindestkonfiguration für POST............................69 Konfigurationsvalidierung..............................69 Fehlermeldungen................................70...
  • Seite 5 Installieren des Kühlungslüfters des hinteren 2 x 2,5-Zoll-Laufwerksmoduls............95 Entfernen des Kühlungslüfter des hinteren 4 x 2,5-Zoll-Laufwerksmoduls............96 Installieren des Kühlungslüfters des hinteren 4 x 2,5-Zoll-Laufwerksmoduls............97 Laufwerke.....................................98 Entfernen eines Laufwerkplatzhalters........................98 Einsetzen eines Laufwerkplatzhalters.........................98 Laufwerkträger entfernen............................99 Laufwerkträger einsetzen............................100 Laufwerk aus Laufwerkträger entfernen........................101 Einsetzen des Laufwerks in den Laufwerkträger.....................102 Hinteres Laufwerksmodul..............................
  • Seite 6 Optionaler serieller COM-Port............................211 Entfernen des seriellen COM-Ports........................... 211 Installieren des seriellen COM-Ports..........................212 BOSS-N1-Modul.................................214 Entfernen des BOSS-N1-Modulplatzhalters......................214 Installieren des BOSS-N1-Modulplatzhalters......................214 Entfernen des BOSS-Kartenplatzhalters........................215 Installieren des BOSS-Kartenplatzhalters......................... 216 Entfernen des BOSS-N1-Controllerkartenmoduls....................216 Installieren des BOSS-N1-Controllerkartenmoduls....................218 Systembatterie.................................. 220 Austauschen der Systembatterie..........................220 Optionale interne USB-Karte............................
  • Seite 7 Kapitel 10: Verwenden der Systemdiagnose................... 257 Integrierte Dell Systemdiagnose............................257 Ausführen der integrierten Systemdiagnose vom Start-Manager................257 Ausführen der integrierten Systemdiagnose über den Dell Lifecycle Controller..........257 Bedienelemente der Systemdiagnose........................258 Kapitel 11: Diagnose-LED-Anzeigen der Systemplatine..............259 Kapitel 12: Enhanced Preboot System Assessment (Erweiterte Systemtests vor Hochfahren des Computers)..........................260...

  • Seite 8: Kapitel 1: Über Dieses Dokument

    Über dieses Dokument Dieses Dokument bietet eine Übersicht über das System, Informationen zur Installation und zum Austausch von Komponenten, Diagnosetools und Richtlinien, die bei der Installation bestimmter Komponenten befolgt werden müssen. Über dieses Dokument...

  • Seite 9: Kapitel 2: Systemübersicht

    VORSICHT: Installieren Sie keine GPUs, Netzwerkkarten oder andere PCIe Geräte auf Ihrem System, die nicht von Dell validiert und getestet werden. Durch nicht autorisierte und ungültige Hardware-Installationen verursachte Schäden führen dazu, dass die System Garantie ungültig wird. Themen: •...
  • Seite 10 Tabelle 1. Verfügbare Funktionen auf der Vorderseite des Systems  Elemen Anschlüsse, Felder und Symbol Beschreibung Steckplätze Linkes Bedienfeld k. A. Enthält Anzeigen für den Systemzustand, die System-ID und die Status- LED. Laufwerk k. A. Ermöglicht das Einsetzen von Laufwerken, die von Ihrem System unterstützt werden.
  • Seite 11 Abbildung 3. Vorderansicht eines Systems mit 8 x 2,5-Zoll-Laufwerksystemen Tabelle 3. Verfügbare Funktionen auf der Vorderseite des Systems  Elemen Anschlüsse, Felder und Symbol Beschreibung Steckplätze Linkes Bedienfeld k. A. Enthält Anzeigen für den Systemzustand, die System-ID und die Status- LED. Laufwerk k. A. Ermöglicht das Einsetzen von Laufwerken, die von Ihrem System unterstützt werden.
  • Seite 12 Tabelle 4. Verfügbare Funktionen auf der Vorderseite des Systems (fortgesetzt) Elemen Anschlüsse, Felder und Symbol Beschreibung Steckplätze und die MAC-Adresse vermerkt sind. Wenn Sie sich für den sicheren Standardzugriff auf den iDRAC entschieden haben, ist auf dem Informations-Tag zudem das sichere Standardpasswort des iDRAC vermerkt.

  • Seite 13: Ansicht Des Linken Bedienfelds

    Netzwerkparameter konfigurieren. Sie können außerdem über ein unterstütztes mobiles Gerät die Ansicht für virtuelle Tastatur, Video und Maus (KVM) sowie die Kernel-basierte virtuelle Maschine (KVM) starten. Weitere Informationen finden Sie im Benutzerhandbuch zum Integrated Dell Remote Access Controller unter www.dell.com/ poweredgemanuals. Systemübersicht...

  • Seite 14: Ansicht Des Rechten Bedienfelds

    Direct-Port (Micro-AB USB) Der iDRAC Direct-Port (Micro-AB USB) ermöglicht den Zugriff auf die iDRAC Direct-Micro-AB-Funktionen. Weitere Informationen finden Sie unter Benutzerhandbuch für Integrated Dell Remote Access Controller verfügbar unter https://www.dell.com/idracmanuals. ANMERKUNG: Sie können iDRAC Direct konfigurieren, indem Sie ein USB-auf-Mikro-USB (Typ AB)-Kabel verwenden, das Sie mit Ihrem Laptop oder Tablet verbinden können.

  • Seite 15: Rückansicht Des Systems

    USB-Geräte an das System anschließen. Dedizierter iDRAC9 Ethernet- Ermöglicht Remote-Zugriff auf den iDRAC. Weitere Informationen finden Port Sie im Benutzerhandbuch für Integrated Dell Remote Access Controller unter www.dell.com/poweredgemanuals. Systemidentifikationstaste Die Systemidentifikationstaste befindet sich auf der Vorder- und Rückseite des Systems. Zur Identifizierung eines Systems in einem Rack drücken Sie die Systemidentifikationstaste, um sie einzuschalten.
  • Seite 16 Die NIC-Ports sind auf der mit der Hauptplatine verbundenen LOM-Karte eingebettet. Netzteileinheit (PSU1) PSU1 ist das primäre Netzteil des Systems. Weitere Informationen zu den PSU-Konfigurationen finden Sie im Abschnitt www.dell.com/ poweredgemanuals. Abbildung 10. Rückansicht des Systems mit 2 x 2,5-Zoll-Laufwerksmodul (hinten) Tabelle 10. Rückansicht des Systems  Eleme Anschlüsse, Bedienfelder und...
  • Seite 17 Weitere Informationen zu den PSU-Konfigurationen finden Sie im Abschnitt www.dell.com/poweredgemanuals. VGA-Port k. A. Ermöglicht das Anschließen eines Bildschirms an das System. Weitere Informationen finden Sie im Abschnitt www.dell.com/poweredgemanuals. USB 3.0-Port Der USB-Anschluss ist 9-polig und 3.0-konform. Über diesen Port lassen sich USB-Geräte an das System anschließen. iDRAC9-Ethernet-Anschluss Ermöglicht Remote-Zugriff auf den iDRAC.
  • Seite 18 USB-Geräte an das System anschließen. Dedizierter iDRAC9 Ethernet- Ermöglicht Remote-Zugriff auf den iDRAC. Weitere Informationen finden Port Sie im Benutzerhandbuch für Integrated Dell Remote Access Controller unter www.dell.com/poweredgemanuals. Systemidentifikationstaste Die Systemidentifikationstaste befindet sich auf der Vorder- und Rückseite des Systems. Zur Identifizierung eines Systems in einem Rack drücken Sie die Systemidentifikationstaste, um sie einzuschalten.

  • Seite 19: Das Systeminnere

    Das Systeminnere Abbildung 12. Das Systeminnere 1. Hinterer Griff 2. BOSS N1-Kartensteckplatz 3. Riser 1 4. Netzteil (PSU 1) 5. Riser 2 6. Systemplatine 7. Kühlkörper für Prozessor 1 8. Speicher-DIMM-Sockel für Prozessor 1 9. Kühlungslüfter 10. PERC-Controller 11. Laufwerkrückwandplatine 12.
  • Seite 20 Abbildung 13. Systeminnere mit Risern gesamter Länge und GPU-Luftkanal 1. Hinterer Griff 2. BOSS N1-Kartensteckplatz 3. Riser 1 4. Riser 2 5. Systemplatine 6. Obere GPU-Abdeckung 7. GPU-Kühlgehäuse 8. Kühlungslüfter 9. PERC-Controller 10. Laufwerk-Rückwandplatinenabdeckung 11. Service-Tag-Nummer 12. Expander 13. Lüfterkäfigbaugruppe 14. Riser 3 15.
  • Seite 21 Abbildung 14. Systeminnere mit Flüssigkeitskühlungsmodul für Prozessor 1. Hinterer Griff 2. Platzhalter für Riser 1 3. BOSS N1-Kartensteckplatz 4. Netzteil (PSU 1) 5. Hauptplatine 6. Prozessor 1 mit Flüssigkeitskühlungsmodulen 7. Speicher-DIMM-Sockel für Prozessor 1 8. Kühlungslüfter 9. PERC-Controller 10. Laufwerk-Rückwandplatinenabdeckung 11.

  • Seite 22: Ausfindigmachen Des Express-Servicecodes Und Der Service-Tag-Nummer

    5. Service-Tag, Express-Servicecode, QRL-Etikett Das Mini-Enterprise-Service-Tag (MEST)-Schild befindet sich auf der Rückseite des Systems und enthält die Service-Tag (ST)-Nummer, den Express-Servicecode (Exp Svc Code) und das Herstellungsdatum (Mfg. Date). Mithilfe des Exp Svc Code kann Dell Support-Anrufe an den richtigen Mitarbeiter weiterleiten.
  • Seite 23 Abbildung 16. Serviceinformationen: Griffstellen Abbildung 17. Serviceinformationen: Hot Swap Abbildung 18. Serviceinformationen: Systemaufgaben Systemübersicht...
  • Seite 24 Abbildung 19. Systemplatinenanschlüsse Abbildung 20. Speicherinformationen Abbildung 21. LED-Verhalten, Konfiguration und Layout, Express-Service-Tag für 2,5-Zoll-HDD-System Systemübersicht...

  • Seite 25: Matrix Für Schienendimensionierung Und Rackkompatibilität

    Abbildung 22. LED-Verhalten, Konfiguration und Layout, Express-Service-Tag für 3,5-Zoll-HDD-System Matrix für Schienendimensionierung und Rackkompatibilität Detaillierte Informationen zu den Schienenlösungen, die mit Ihrem System kompatibel sind, finden Sie in der Dell Enterprise Matrix für Schienendimensionierung und Rackkompatibilität, die unter https://i.dell.com/sites/csdocuments/Business_solutions_engineering- Docs_Documents/en/rail-rack-matrix.pdf verfügbar ist.

  • Seite 26: Kapitel 3: Technische Daten

    Technische Daten Die technischen Daten und Umgebungsbedingungen für Ihr System sind in diesem Abschnitt enthalten. Themen: • Gehäuseabmessungen • Gewicht des Systems • Prozessor – Technische Daten • PSU – Technische Daten • Kühlungslüfter – Technische Daten • Unterstützte Betriebssysteme • Technische Daten der Systembatterie •...

  • Seite 27: Gehäuseabmessungen

    Gehäuseabmessungen Abbildung 23. Gehäuseabmessungen Tabelle 12. PowerEdge R7625 – Gehäuseabmessungen  482,0 mm 434,0 mm ( 17,08 86,8 mm (3,41 Zoll) 35,84 mm (1,4 Zoll) Mit 700,7 mm 736,29 mm (18,97 Zoll) Zoll) Frontverkleidung (27,58 Zoll)Winkel zu (28,98 Zoll) Winkel zu Rückwand Netzteilgriff 22,0 mm (0,87 Zoll) Ohne Frontverkleidung ANMERKUNG: Zb ist die externe Nennfläche der Rückwand, auf der sich die E/A-Anschlüsse der Systemplatine befinden.

  • Seite 28: Prozessor - Technische Daten

    ANMERKUNG: Verwenden Sie beim Auswählen und Aufrüsten der Systemkonfiguration das Enterprise Infrastructure Planning Tool unter Dell.com/calc, um den Stromverbrauch des Systems zu prüfen und eine optimale Energienutzung zu gewährleisten. ANMERKUNG: Falls ein System mit 1.400/1.100-W-Wechselstromnetzteilen an der Untergrenze von 100–120 V Wechselstrom arbeitet, liegt die Nennleistung pro Netzteil bei bis zu 1.050 W.

  • Seite 29: Kühlungslüfter - Technische Daten

    Das C13-Netzkabel in Kombination mit dem C14-zu-C15-Jumper-Netzkabel kann verwendet werden, um ein 1.800- W-Netzteil anzupassen. Kühlungslüfter – Technische Daten Das PowerEdge R7625-System unterstützt je nach Konfiguration bis zu sechs Hochleistungslüfter der Silber- und Goldklasse. Tabelle 17. Kühlungslüfter – Technische Daten  Lüftertyp Abkürzung...

  • Seite 30: Unterstützte Betriebssysteme

    Technische Daten der Systembatterie Das PowerEdge R7625-System verwendet eine CR 2032; 3,0-V-Lithium-Knopfzellenbatterie-Batterie. Technische Daten der Erweiterungskarten-Riser Das PowerEdge R7625-System unterstützt bis zu 6 Riser-Steckplätze voller Bauhöhe oder 2 Riser-Steckplätze mit flachem Profil mit bis zu 6 x 16-Steckplätzen. Tabelle 18. Erweiterungskartensteckplätze auf der Hauptplatine ...

  • Seite 31: Arbeitsspeicher - Technische Daten

    Steckplatz 8 Halbe Baulänge/volle Riser 4P Steckplatz 7 Prozessor 2 Volle Bauhöhe Baulänge Arbeitsspeicher – Technische Daten Das PowerEdge R7625-System unterstützt die folgenden Speicherspezifikationen für den optimalen Betrieb. Tabelle 19. Arbeitsspeicher – Technische Daten  Einzelprozessor Zwei Prozessoren DIMM- DIMM-Typ DIMM-Rank Kapazität RAM (Maximum)

  • Seite 32: Laufwerke

    Ports und Anschlüsse - Technische Daten Technische Daten des NIC-Ports Das PowerEdge R7625-System unterstützt bis zu zwei NIC-Anschlüsse (Network Interface Controller) mit 10/100/1000 Mbit/s, die auf dem LAN on Motherboard (LOM) und in den OCP-Karten (Open Compute Project) integriert sind. Tabelle 22. Technische Daten der NIC-Ports für das System ...

  • Seite 33: Serieller Anschluss - Technische Daten

    Serieller Anschluss – technische Daten Das PowerEdge R7625-System unterstützt ein optionaler serieller Anschluss (Kartentyp). Hierbei handelt es sich um einen 9-poliger Anschluss, Data Terminal Equipment (DTE), 16550-konform . Die optionale serielle Anschlusskarte wird ähnlich eines Erweiterungskarten-Abdeckblechs installiert. Technische Daten der USB-Ports Tabelle 23.

  • Seite 34: Umgebungsbedingungen

    Umgebungsbedingungen Tabelle 25. Dauerbetriebsspezifikationen für ASHRAE A2  Temperatur Technische Daten Zulässige kontinuierliche Vorgänge Temperaturbereich für Höhen 10–35 °C (50–95 °F) ohne direkte Sonneneinstrahlung auf die Geräte <= 900 m (<= 2953 ft) Prozentbereich für 8 % relative Luftfeuchtigkeit mit -12 °C Mindesttaupunkt bis 80 % relative Luftfeuchtigkeit mit 21 °C Luftfeuchtigkeit (zu jeder Zeit (69.8 °F) Maximaltaupunkt nicht kondensierend)

  • Seite 35: Partikel- Und Gasförmige Verschmutzung - Technische Daten

    Tabelle 28. Allgemeine Umgebungsbedingungen für ASHRAE A2, A3 und A4 (fortgesetzt) Temperatur Technische Daten Temperaturgrenzwerte bei Nichtbetrieb -40 bis 65 °C (-40 bis 149 °F) Luftfeuchtigkeitsgrenzwerte bei Nichtbetrieb 5 % bis 95 % relative Luftfeuchtigkeit bei einem Maximaltaupunkt von 27 °C (80.6 °F) Maximale Höhe außerhalb des Betriebs 12.000 m (39.370 Fuß) Maximale Höhe über NN bei Betrieb...

  • Seite 36: Thermische Beschränkungen Für Luft

    Tabelle 32. Gasförmige Verschmutzung – Technische Daten  Gasförmige Verschmutzung Technische Daten Kupfer-Kupon-Korrosionsrate < 300 Å/Monat pro Klasse G1 gemäß ANSI/ISA71.04-2013. Silber-Kupon-Korrosionsrate < 200 Å/Monat gemäß ANSI/ISA71.04-2013 Thermische Beschränkungen für Luft ASHRAE A3-Umgebung ● Im redundanten Modus sind zwei Netzteile erforderlich, der Ausfall eines Netzteils wird jedoch nicht unterstützt. ●...

  • Seite 37: Andere Einschränkungen

    Andere Einschränkungen Aktives optisches Hochtemperaturkabel (85 °C) für Karten erforderlich. PCIe/OCP-Karten mit 25 GB und mehr erfordern ein aktives optisches DAC- oder 85 °C-Kabel. Übersicht über thermische Beschränkungen Tabelle 33. Luftkühlung: Matrix für thermische Beschränkungen (ohne GPU)  16 x 16 x 16 x 2,5- 2,5- Zoll-...
  • Seite 38 Tabelle 33. Luftkühlung: Matrix für thermische Beschränkungen (ohne GPU) (fortgesetzt) 16 x 16 x 16 x 2,5- 2,5- Zoll- Zoll- Zoll Kein 8x3,5 Konfiguration 24 x 2,5 -Zoll SAS 12x3,5 Zoll Zoll + 8 x Zoll (Sma 2,5- rtFlo artFl Zoll- HE.2 Speicher hinten 2,5-...

  • Seite 39: Konfiguration

    Tabelle 34. Luftkühlung: Matrix für thermische Beschränkungen (GPU-Konfiguration) (fortgesetzt) 16 x 2,5- 16 x 2,5 16 x 2,5- 8 x 2,5 Zoll-SAS Zoll U.2 24 x 2,5 Zoll-SAS Konfiguration Kein BP 8x3,5 Zoll Zoll U.2 (SmartF (Smart -Zoll SAS + 8 x 2,5- low) Flow) Zoll-HE.2...
  • Seite 40 Tabelle 35. Luftkühlung: Thermische Richtlinien (nicht GPU)  16 x 16 x 16 x 2,5- 2,5- Zoll- Zoll- Zoll Kein 8x3,5 Konfiguration 24 x 2,5 -Zoll SAS 12x3,5 Zoll Zoll + 8 x Zoll 2,5- artFl artF Zoll- low) HE.2 Speicher hinten 2,5- 2,5- Kein...
  • Seite 41 Tabelle 36. Luftkühlung: thermische Richtlinien (GPU-Konfiguration)  16 x 2,5- 16 x 2,5 16 x 2,5- 8 x 2,5 Zoll-SAS Zoll U.2 24 x 2,5 Zoll-SAS Konfiguration Kein BP 8x3,5 Zoll Zoll U.2 (SmartF (Smart -Zoll SAS + 8 x 2,5- low) Flow) Zoll-HE.2...
  • Seite 42 Tabelle 37. Flüssigkeitskühlung: Matrix für thermische Beschränkungen (ohne GPU)  8 x 2,5 Konfiguration Kein BP 24 x 2,5 -Zoll SAS 8x3,5 Zoll 12x3,5 Zoll Zoll U.2 2 x 2,5- 4 x 2,5- Zoll Zoll Keine Keine 2 x 2,5-Zoll 4 x 2,5-Zoll rückseit rückseit Keine...
  • Seite 43 ANMERKUNG: GPU wird auf 12x3,5-Zoll-Konfigurationen und Systemkonfigurationen mit rückseitigem Modul nicht unterstützt. Tabelle 39. Etikettreferenz  Kennzeichnung Beschreibung HPR SILVER (Silver) Hohe Leistung (Silberklasse) HPR Gold (Gold) Hohe Leistung (Goldklasse) Kühlkörper Low-Profile Volle Bauhöhe Technische Daten...

  • Seite 44: Kapitel 4: Anfängliche Systemeinrichtung Und Erstkonfiguration

    Der Integrated Dell Remote Access Controller (iDRAC) wurde entwickelt, um Ihre Produktivität als Systemadministrator zu steigern und die Gesamtverfügbarkeit der Dell Server zu verbessern. Der iDRAC warnt Sie bei Systemproblemen, hilft Ihnen bei der Remote- Verwaltung und reduziert die Notwendigkeit für physischen Zugriff auf das System.

  • Seite 45: Optionen Für Die Anmeldung Bei Idrac

    Wissensdatenbank unter https://www.dell.com/support/ article/sln308699. Lifecycle-Controller Benutzerhandbuch für Dell Lifecycle Controller unter https://www.dell.com/idracmanuals oder für systemspezifische Benutzerhandbuch für Dell Lifecycle Controller rufen Sie https:// www.dell.com/poweredgemanuals > Seite Produktsupport Ihres Systems > Dokumentation auf. ANMERKUNG: Informationen zum Ermitteln der aktuellsten iDRAC-Version für Ihre Plattform und zur neuesten...

  • Seite 46: Ressourcen Für Die Installation Des Betriebssystems

    Betriebssysteme finden Sie unter Unterstützte Betriebssysteme für Dell PowerEdge-Systeme. Optionen zum Herunterladen von Treibern und Firmware Sie können die Firmware von der Dell Support-Website herunterladen. Weitere Informationen finden Sie im Abschnitt Herunterladen der Treiber und Firmware. Sie können auch eine der folgenden Optionen zum Herunterladen der Firmware auswählen. Informationen zum Herunterladen der Firmware finden Sie unter den Dokumentationslinks in der nachfolgenden Tabelle.

  • Seite 47: Optionen Zum Herunterladen Und Installieren Von Bs-Treibern

    1. Rufen Sie www.dell.com/support/drivers auf. 2. Geben Sie die Service-Tag-Nummer des Systems in das Feld Geben Sie eine Dell-Service-Tag-Nummer, eine Dell Produkt-ID oder ein Modell ein ein und drücken Sie die Eingabetaste. ANMERKUNG: Wenn Sie keine Service-Tag-Nummer haben, klicken Sie auf Alle Produkte Durchsuchenund navigieren Sie zu Ihrem Produkt.

  • Seite 48: Kapitel 5: Vor-Betriebssystem-Verwaltungsanwendungen

    Sie können grundlegende Einstellungen und Funktionen des Systems ohne Starten des Betriebssystems mithilfe der System-Firmware verwalten. Optionen zum Verwalten der Vor- Betriebssystemanwendungen Sie können eine der folgenden Optionen verwenden, um die Vor-Betriebssystemanwendungen zu verwalten: ● System-Setup-Programm ● Dell Lifecycle Controller ● Start-Manager ● Vorstartausführungssumgebung (Preboot eXecution Environment, PXE) Themen: • System-Setup-Programm •...

  • Seite 49: System-Bios

    Tabelle 44. System-Setup-Hauptmenü (fortgesetzt) Option Beschreibung Sie im Benutzerhandbuch für Integrated Dell Remote Access Controller unter www.dell.com/poweredgemanuals. Device Settings (Geräteeinstellungen) Ermöglicht Ihnen die Konfiguration von Geräteeinstellungen für Geräte wie den Speicher-Controller oder die Netzwerkkarten. System-BIOS Um den Bildschirm System BIOS anzuzeigen, schalten Sie das System ein, drücken Sie F2 und klicken Sie auf System Setup Main Menu >...

  • Seite 50: Systeminformationen

    Systeminformationen Um den Bildschirm Systeminformationen anzuzeigen, schalten Sie das System ein, drücken Sie F2 und klicken Sie auf System-Setup- Hauptmenü > System-BIOS > Systeminformationen. Tabelle 46. Systeminformationen – Details  Option Beschreibung System Model Name (Name des Systemmodells) Gibt den Namen des Systemmodells an. System BIOS Version (BIOS-Version des Systems) Gibt die auf dem System installierte BIOS-Version an.

  • Seite 51: Prozessoreinstellungen

    Prozessoreinstellungen Um den Bildschirm Prozessoreinstellungen anzuzeigen, schalten Sie das System ein, drücken Sie F2 und klicken Sie auf Hauptmenü des System-Setups > System-BIOS > Prozessoreinstellungen. Tabelle 48. Details zu Prozessoreinstellungen  Option Beschreibung Logischer Prozessor Jeder Prozessorkern unterstützt bis zu zwei logische Prozessoren. Wenn die Option Logical Processor (Logischer Prozessor) auf Enabled (Aktiviert) gesetzt ist, zeigt das BIOS alle logischen Prozessoren an.
  • Seite 52 Tabelle 48. Details zu Prozessoreinstellungen (fortgesetzt) Option Beschreibung Secure Memory Encryption Aktiviert oder deaktiviert die Funktionen für die sichere Verschlüsselung von AMD, z. B. SME und Secure Encrypted Virtualization (SEV). Außerdem bestimmt sie, ob andere sichere Verschlüsselungsfunktionen wie TSME und SEV-SNP aktiviert werden können.

  • Seite 53: Sata-Einstellungen

    Von Dell zugelassene NVMe-Laufwerke verwenden immer den in Dell BIOS integrierten UEFI-NVMe-Treiber. Wenn diese Option auf „Alle Laufwerke“ eingestellt ist, wird der BIOS- Treiber auch für alle NVMe-Laufwerke im System verwendet, die nicht von Dell zugelassen sind. Diese Option ist standardmäßig auf Dell Qualified Drives eingestellt.

  • Seite 54: Boot Settings (Starteinstellungen)

    Boot Settings (Starteinstellungen) Sie können über den Bildschirm Boot Settings (Starteinstellungen) den Startmodus entweder auf BIOS oder auf UEFI setzen. Außerdem können Sie die Startreihenfolge festlegen. ● UEFI: Das „Unified Extensible Firmware Interface (UEFI)“ (Vereinheitlichte erweiterbare Firmware-Schnittstelle) ist eine neue Schnittstelle zwischen Betriebssystem und Plattform-Firmware.

  • Seite 55: Netzwerkeinstellungen

    Damit ein Betriebssystem im UEFI-Startmodus installiert werden kann, muss es UEFI-kompatibel sein. DOS- und 32-Bit-Betriebssysteme bieten keine UEFI-Unterstützung und können nur im BIOS-Startmodus installiert werden. ANMERKUNG: Aktuelle Informationen zu den unterstützten Betriebssystemen finden Sie unter www.dell.com/ossupport. Ändern der Startreihenfolge Info über diese Aufgabe Möglicherweise müssen Sie die Startreihenfolge ändern, wenn Sie von einem USB-Schlüssel oder einem optischen Laufwerk aus den...
  • Seite 56 Tabelle 54. Details zu Network Settings  Option Beschreibung UEFI PXE Settings (UEFI-PXE-Einstellungen) Ermöglicht die Steuerung der UEFI PXE-Gerätekonfiguration. Anzahl der PXE-Geräte Ermöglicht die Auswahl der Anzahl der PXE-Geräte (1 bis 4, 8, 12 und 16). PXE-Gerät n (n = 1 bis 16) Aktiviert oder deaktiviert das Gerät.

  • Seite 57: Integrierte Geräte

    Tabelle 56. Details zu HTTP Device n Settings (fortgesetzt) Option Beschreibung DNS info via DHCP Aktiviert oder deaktiviert DNS-Informationen über DHCP. Diese Option ist standardmäßig auf Enable (Aktivieren) eingestellt. Primärer DNS-Server Gibt die IP-Adresse des primären DNS-Servers für das HTTP-Gerät an. Sekundärer DNS-Server Gibt die IP-Adresse des sekundären DNS-Servers für das HTTP-Gerät an.
  • Seite 58 Tabelle 60. Details zu Integrierte Geräte  Option Beschreibung User Accessible USB Ports Legt die benutzerzugängliche USB-Schnittstellen fest. Durch Auswahl der Option Nur hintere Ports aktiviert werden die vorderen USB-Ports deaktiviert; durch Auswahl der Option Alle Ports deaktivieren werden alle vorderen und hinteren USB-Ports deaktiviert;...

  • Seite 59: Serielle Kommunikation

    Tabelle 60. Details zu Integrierte Geräte (fortgesetzt) Option Beschreibung SR-IOV Global Enable Aktiviert oder deaktiviert die BIOS-Konfiguration der Single Root I/O Virtualization (SR-IOV)-Geräte. Diese Option ist standardmäßig auf Disabled festgelegt. OS Watchdog Timer Wenn Ihr System nicht mehr reagiert, unterstützt Sie der Watchdog-Zeitgeber bei der Wiederherstellung des Betriebssystems.

  • Seite 60: Systemprofileinstellungen

    Tabelle 61. Details zu Serielle Kommunikation (fortgesetzt) Option Beschreibung Setup-Dienstprogramm möglicherweise nicht immer auf die MUX-Einstellung von "Serial Device 1" (Serielles Gerät 1) zurückgesetzt. External Serial Connector Mithilfe dieser Option können Sie den externen seriellen Anschluss mit dem Serial Device 1 (Serielles Gerät 1), Serial Device 2 (Serielles Gerät 2) oder dem Remote Access Device (Remote-Zugriffgerät) verbinden.
  • Seite 61 Tabelle 62. Systemprofileinstellungen – Details (fortgesetzt) Option Beschreibung C-States Aktiviert bzw. deaktiviert den Prozessorbetrieb in allen verfügbaren Stromzuständen. Mit C States kann der Prozessor im Leerlauf in einen niedrigeren Stromversorgungszustand versetzt werden. Wenn die Option auf Aktiviert (Betriebssystem-gesteuert) oder auf Autonom (falls die Steuerung durch Hardware unterstützt wird) eingestellt ist, kann der Prozessor in allen verfügbaren Stromversorgungszuständen betrieben werden, um Energie zu sparen.

  • Seite 62: Systemsicherheit

    Tabelle 62. Systemprofileinstellungen – Details (fortgesetzt) Option Beschreibung Dynamic Link Width Reduziert die xGMI-Linkbreite zwischen Sockeln von x16 auf x8 (Standard), wenn kein Datenverkehr Management (DLWM) auf dem Link erkannt wird. In der Standardeinstellung ist diese Option auf Unforced (Nicht erzwungen) eingestellt. Systemsicherheit Wenn Sie den Bildschirm Systemsicherheit anzeigen möchten, schalten Sie das System ein, drücken Sie F2 und klicken Sie auf Hauptmenü...
  • Seite 63 Tabelle 64. Details zu Systemsicherheit (fortgesetzt) Option Beschreibung des Trusted Platform Module (TPM) zu ändern. Die verfügbaren Optionen sind von der TPM- Firmware abhängig. Um die Auswahl des TPM2-Algorithmuszu ermöglichen, muss die Intel(R) TXT-Technologie deaktiviert sein. AMD DRTM Aktivieren/Deaktivieren von „AMD Dynamic Root of Trust Measurement (DRTM)“ Zum Aktivieren von AMD DRTM müssen die folgenden Konfigurationen aktiviert sein: 1.

  • Seite 64: Erstellen Eines System- Und Setup-Kennworts

    Tabelle 64. Details zu Systemsicherheit (fortgesetzt) Option Beschreibung und Modus Tabelle 65. Secure Boot Mode (fortgesetzt) „Bereitgestellt“. Optione Beschreibungen auf programmatischer versucht, Regel zum Aktualisieren Objekte. Das BIOS nicht zugelassener programmatischer Übergänge zwischen Modi. Modus Modus Bereitgestellt ist die sicherste Modus. Bereitg Im Modus Bereitgestellt, PK muss installiert sein estellt und der BIOS führt die Signaturüberprüfung auf...

  • Seite 65: Verwenden Des Systemkennworts Zur Systemsicherung

    6. Geben Sie Ihr Setup-Kennwort in das Feld Setup-Kennwort ein und drücken Sie die Eingabe- oder Tabulatortaste. In einer Meldung werden Sie aufgefordert, das Setup-Kennwort erneut einzugeben. 7. Geben Sie das Setup-Kennwort erneut ein und klicken Sie dann auf OK. 8.

  • Seite 66: Redundante Betriebssystemsteuerung

    Betrieb mit aktiviertem Setup-Kennwort Wenn die Option Setup-Kennwort auf Aktiviert festgelegt ist, geben Sie das richtige Setup-Kennwort ein, bevor Sie die Optionen des System-Setups bearbeiten. Wird auch beim dritten Versuch nicht das korrekte Passwort eingegeben, zeigt das System die folgende Meldung an: Invalid Password! Number of unsuccessful password attempts: <x>...

  • Seite 67: Dienstprogramm Für Die Idrac-Einstellungen

    ANMERKUNG: Für den Zugriff auf bestimmte Funktionen im Dienstprogramm für iDRAC-Einstellungen wird eine Aktualisierung der iDRAC Enterprise-Lizenz benötigt. Weitere Informationen zur Verwendung des iDRAC finden Sie im Dokument Benutzerhandbuch zum integrated Dell Remote Access Controller unter https://www.dell.com/idracmanuals. Device Settings (Geräteeinstellungen) Mithilfe der Geräteeinstellungen können Sie Geräteparameter wie Speicher-Controller oder Netzwerkkarten konfigurieren.

  • Seite 68: Start-Manager

    Weitere Informationen zur Einrichtung des Dell Lifecycle Controller, zur Konfiguration der Hardware und Firmware sowie zur Bereitstellung des Betriebssystems finden Sie in der Dokumentation zum Dell Lifecycle Controller unter https://www.dell.com/idracmanuals. Start-Manager Mit der Option Start-Manager können Sie Startoptionen und Diagnose-Dienstprogramme auswählen.

  • Seite 69: Kapitel 6: Mindestvalidierung Der Post- Und System Management-Konfiguration

    Mindestvalidierung der POST- und System Management-Konfiguration In diesem Abschnitt sind die POST-Mindestanforderungen für das System und die Validierung der System des Dell System beschrieben. Themen: • Mindestkonfiguration für POST • Konfigurationsvalidierung Mindestkonfiguration für POST Die im Folgenden aufgeführten Komponenten sind die Mindestkonfiguration für POST: ●...

  • Seite 70: Fehlermeldungen

    Tabelle 69. Fehler bei der Konfigurationsvalidierung (fortgesetzt) Fehler Beschreibung Mögliche Ursache und Beispiel Empfehlungen Fehlerprotokollen gemeldet. Installieren Sie das fehlende Element (Kabel, Riser usw.). Comm-Fehler Ein Konfigurationselement reagiert während Systemmanagement- Comm-Fehler: Rückwandplatine 2 einer Bestandsprüfung nicht über die Seitenbandkommunikation Managementschnittstelle auf iDRAC. Trennen Sie den Netzstrom, setzen Sie das Element neu ein und ersetzen Sie das...

  • Seite 71: Kapitel 7: Installieren Und Entfernen Von Systemkomponenten

    Maßnahmen zur Fehlerbehebung oder einfache Reparaturen sollten Sie nur dann selbst durchführen, wenn dies laut Produktdokumentation genehmigt ist, oder wenn Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und befolgen Sie die mit dem Produkt gelieferten Sicherheitshinweise.

  • Seite 72: Vor Der Arbeit An Komponenten Im Inneren Ihres Systems

    Beim Ersetzen des Hot-Swap-fähigen Netzteils nach dem nächsten Serverstart; das neue Netzteil wird automatisch auf die gleiche Firmware und Konfiguration wie das zuvor installierte aktualisiert. Weitere Informationen über die Konfiguration von Ersatzteilen finden Sie im Handbuch für Lifecycle Controller unter https://www.dell.com/idracmanuals. ANMERKUNG: Beim Ersetzen fehlerhafter Speicher-Controller/FC/NIC-Karte mit dem gleichen Kartentyp, nachdem Sie das System eingeschaltet haben;...

  • Seite 73: Optionale Frontverkleidung

    ANMERKUNG: Informationen zur Verkabelung von Gleichstrom-Netzteilen finden Sie unter https://www.dell.com/ poweredgemanuals > Rack-Server > PowerEdge R7625 > Dieses Produkt auswählen -> Dokumentation > Handbücher und Dokumente > Anweisungen zur Verkabelung für - 48- bis 60-V-Gleichstromnetzteil. Optionale Frontverkleidung Entfernen der Frontverkleidung Das Verfahren zum Entfernen der Frontblende mit und ohne LCD-Display ist identisch.

  • Seite 74: Frontblende Anbringen

    Abbildung 25. Entfernen der Frontverkleidung Nächste Schritte Bringen Sie die Frontverkleidung wieder Frontblende anbringen Das Verfahren zum Anbringen der Frontblende mit und ohne LCD-Display ist identisch. Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Machen Sie den Schlüssel der Blende ausfindig und entfernen Sie ihn. ANMERKUNG: Die Blende ist ein Teil des LCD-Blendenpakets.

  • Seite 75: Systemabdeckung

    Abbildung 26. Frontblende anbringen Systemabdeckung Systemabdeckung entfernen Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Schalten Sie das System und alle angeschlossenen Peripheriegeräte aus. 3. Trennen Sie das System von der Netzstromversorgung und den Peripheriegeräten. Schritte 1. Drehen Sie mit einem 1/4-Zoll-Flachkopfschraubendreher oder einem Kreuzschlitzschraubendreher Nr. 2 die Verriegelung gegen den Uhrzeigersinn in die geöffnete Position.

  • Seite 76: Systemabdeckung Anbringen

    Abbildung 27. Systemabdeckung entfernen Nächste Schritte Bringen Sie die Systemabdeckung wieder Systemabdeckung anbringen Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems. 3. Stellen Sie sicher, dass alle internen Kabel angeschlossen und korrekt geführt sind und keine Werkzeuge oder zusätzliche Bauteile im System zurückbleiben.

  • Seite 77: Laufwerk-Rückwandplatinenabdeckung

    Abbildung 28. Systemabdeckung anbringen Nächste Schritte 1. Befolgen Sie die Anweisungen unter Nach der Arbeit im Inneren des Systems. Laufwerk-Rückwandplatinenabdeckung Entfernen der Laufwerk-Rückwandplatinenabdeckung Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.

  • Seite 78: Installieren Der Rückwandplatinenabdeckung

    Abbildung 29. Entfernen der Laufwerk-Rückwandplatinenabdeckung Nächste Schritte Bringen Sie die Abdeckung der Laufwerkrückwandplatine wieder Installieren der Rückwandplatinenabdeckung Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. Schritte 1. Richten Sie die Abdeckung der Laufwandrückwandplatine auf die Führungsschlitze am System aus. 2. Schieben Sie die Abdeckung der Laufwandrückwandplatine in Richtung der Rückseite des Systems, bis sie einrastet. Installieren und Entfernen von Systemkomponenten...
  • Seite 79 Abbildung 30. Installieren der Rückwandplatinenabdeckung Nächste Schritte 1. Befolgen Sie die Anweisungen unter Nach der Arbeit im Inneren des Systems. Installieren und Entfernen von Systemkomponenten...

  • Seite 80: Kühlgehäuse

    Kühlgehäuse Entfernen des Kühlgehäuses Voraussetzungen VORSICHT: Betreiben Sie das System niemals mit entferntem Kühlgehäuse. Das System kann andernfalls schnell überhitzen, was zum Abschalten des Systems und zu Datenverlust führt. 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.

  • Seite 81: Entfernen Der Oberen Abdeckung Des Gpu-Kühlgehäuses

    2. Senken Sie das Kühlgehäuse ins System ab, bis es fest eingesteckt ist. Abbildung 32. Luftstromverkleidung einbauen Nächste Schritte 1. Befolgen Sie die Anweisungen unter Nach der Arbeit im Inneren des Systems. Entfernen der oberen Abdeckung des GPU-Kühlgehäuses Voraussetzungen VORSICHT: Betreiben Sie das System niemals mit entferntem Kühlgehäuse.

  • Seite 82: Anbringen Der Oberen Abdeckung Des Gpu-Kühlgehäuses

    Abbildung 33. Entfernen der oberen Abdeckung des GPU-Kühlgehäuses Nächste Schritte Tauschen Sie die obere Abdeckung des GPU-Luftkanals aus. Anbringen der oberen Abdeckung des GPU-Kühlgehäuses Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.

  • Seite 83: Entfernen Des Platzhalters Für Den Gpu-Luftkanal

    Abbildung 34. Anbringen der oberen Abdeckung des GPU-Kühlgehäuses Nächste Schritte 1. Befolgen Sie die Anweisungen unter Nach der Arbeit im Inneren des Systems. Entfernen des Platzhalters für den GPU-Luftkanal Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte unter Vor der Arbeit an Komponenten im Inneren des Systems.

  • Seite 84: Installieren Des Platzhalters Für Den Gpu-Luftkanal

    Abbildung 35. Entfernen des Platzhalters für den GPU-Luftkanal Nächste Schritte Tauschen Sie den Platzhalter für den GPU-Luftkanal aus. Installieren des Platzhalters für den GPU-Luftkanal Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Anweisungen im Kapitel Vor der Arbeit an Komponenten im Inneren des Systems.

  • Seite 85: Entfernen Des Gpu-Kühlgehäuses

    Abbildung 36. Installieren des Platzhalters für den GPU-Luftkanal Nächste Schritte Installieren Sie die obere Abdeckung des GPU-Luftkanals. 2. Befolgen Sie die Anweisungen im Kapitel Nach der Arbeit an Komponenten im Inneren des Systems. Entfernen des GPU-Kühlgehäuses Voraussetzungen VORSICHT: Betreiben Sie das System niemals mit entferntem Kühlgehäuse. Das System kann andernfalls schnell überhitzen, was zum Abschalten des Systems und zu Datenverlust führt.

  • Seite 86: Anbringen Des Gpu-Kühlgehäuses

    Abbildung 37. Entfernen des GPU-Kühlgehäuses Nächste Schritte Tauschen Sie den GPU-Luftkanal aus. Anbringen des GPU-Kühlgehäuses Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems. Entfernen Sie die obere Abdeckung des GPU-Luftkanals.

  • Seite 87: Entfernen Des Luftkanals Des Hinteren Laufwerksmoduls Für 2 X 2,5

    Abbildung 38. Anbringen des GPU-Kühlgehäuses Nächste Schritte Installieren Sie die Erweiterungs-Riser gesamter Länge. Installieren Sie die obere Abdeckung des GPU-Luftkanals. 3. Befolgen Sie die Anweisungen im Kapitel Nach der Arbeit an Komponenten im Inneren des Systems. Entfernen des Luftkanals des hinteren Laufwerksmoduls für 2 x 2,5" Voraussetzungen VORSICHT: Betreiben Sie das System niemals mit entferntem Kühlgehäuse.

  • Seite 88: Installieren Des Luftkanals Des Hinteren Laufwerksmoduls Für 2 X 2,5

    Abbildung 39. Entfernen des Luftkanals des hinteren Laufwerksmoduls für 2 x 2,5" Nächste Schritte Installieren Sie den Luftkanal des hinteren Laufwerksmoduls für 2 x 2,5". Installieren des Luftkanals des hinteren Laufwerksmoduls für 2 x 2,5" Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2.

  • Seite 89: Entfernen Des Luftkanals Des Hinteren Laufwerksmoduls Für 4 X 2,5

    Entfernen des Luftkanals des hinteren Laufwerksmoduls für 4 x 2,5" Voraussetzungen VORSICHT: Betreiben Sie das System niemals mit entferntem Kühlgehäuse. Das System kann andernfalls schnell überhitzen, was zum Abschalten des Systems und zu Datenverlust führt. 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2.

  • Seite 90: Kühlungslüfter

    Abbildung 42. Installieren des Luftkanals des hinteren Laufwerksmoduls für 4 x 2,5" Nächste Schritte 1. Befolgen Sie die Anweisungen im Kapitel Nach der Arbeit an Komponenten im Inneren des Systems. Kühlungslüfter Entfernen der Lüftergehäusebaugruppe Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2.

  • Seite 91: Installieren Der Baugruppe Des Lüftergehäuses

    Abbildung 43. Entfernen der Lüftergehäusebaugruppe Nächste Schritte Installieren Sie die Lüftergehäusebaugruppe. Installieren der Baugruppe des Lüftergehäuses Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. VORSICHT: Stellen Sie sicher, dass die Kabel im System ordnungsgemäß angebracht und mit der Kabelhalteklammer befestigt sind, bevor Sie die Lüftergehäusebaugruppe einbauen. Nicht korrekt verlegte Kabel können beschädigt werden.

  • Seite 92: Entfernen Eines Kühlungslüfters

    Abbildung 44. Installieren der Baugruppe des Lüftergehäuses Nächste Schritte 1. Falls entfernt, installieren Sie das Kühlgehäuse oder GPU-Kühlgehäuse. 2. Befolgen Sie die Anweisungen unter Nach der Arbeit im Inneren des Systems. Entfernen eines Kühlungslüfters Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2.

  • Seite 93: Einsetzen Eines Kühlungslüfters

    Abbildung 45. Entfernen eines Kühlungslüfters Nächste Schritte Setzen Sie den Kühlungslüfter wieder ein. Einsetzen eines Kühlungslüfters Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems. Schritte Richten Sie den Kühlungslüfter aus und schieben Sie ihn in die Kühlungslüfterbaugruppe, bis der Lüfter einrastet.

  • Seite 94: Entfernen Des Kühlungslüfters Des Hinteren 2 X 2,5-Zoll-Laufwerksmoduls

    Abbildung 46. Einsetzen eines Kühlungslüfters Nächste Schritte 1. Falls entfernt, installieren Sie das Kühlgehäuse oder GPU-Kühlgehäuse. 2. Befolgen Sie die Anweisungen unter Nach der Arbeit im Inneren des Systems. Entfernen des Kühlungslüfters des hinteren 2 x 2,5-Zoll- Laufwerksmoduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2.

  • Seite 95: Installieren Des Kühlungslüfters Des Hinteren 2 X 2,5-Zoll-Laufwerksmoduls

    Abbildung 47. Entfernen des Kühlungslüfters des hinteren 2 x 2,5-Zoll-Laufwerksmoduls Nächste Schritte Setzen Sie den Kühlungslüfter des hinteren 2 x 2,5-Zoll-Laufwerksmoduls wieder ein. Installieren des Kühlungslüfters des hinteren 2 x 2,5-Zoll- Laufwerksmoduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Anweisungen im Kapitel Vor der Arbeit an Komponenten im Inneren des Systems.

  • Seite 96: Entfernen Des Kühlungslüfter Des Hinteren 4 X 2,5-Zoll-Laufwerksmoduls

    Abbildung 48. Installieren des Kühlungslüfters des hinteren 2 x 2,5-Zoll-Laufwerksmoduls Nächste Schritte Installieren Sie den Luftkanal des hinteren Laufwerkmoduls für 2 x 2,5". 2. Befolgen Sie die Anweisungen im Kapitel Nach der Arbeit an Komponenten im Inneren des Systems. Entfernen des Kühlungslüfter des hinteren 4 x 2,5-Zoll- Laufwerksmoduls Voraussetzungen 1.

  • Seite 97: Installieren Des Kühlungslüfters Des Hinteren 4 X 2,5-Zoll-Laufwerksmoduls

    Abbildung 49. Entfernen des Kühlungslüfter des hinteren 4 x 2,5-Zoll-Laufwerksmoduls Nächste Schritte Setzen Sie den Kühlungslüfter des hinteren 4 x 2,5-Zoll-Laufwerksmoduls wieder ein. Installieren des Kühlungslüfters des hinteren 4 x 2,5-Zoll- Laufwerksmoduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Anweisungen im Kapitel Vor der Arbeit an Komponenten im Inneren des Systems.

  • Seite 98: Laufwerke

    Nächste Schritte Installieren Sie den Luftkanal des hinteren Laufwerksmoduls für 4 x2,5". 2. Befolgen Sie die Anweisungen im Kapitel Nach der Arbeit an Komponenten im Inneren des Systems. Laufwerke Entfernen eines Laufwerkplatzhalters Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. Entfernen Sie gegebenenfalls die Frontblende.

  • Seite 99: Laufwerkträger Entfernen

    Abbildung 52. Einsetzen eines Laufwerkplatzhalters Nächste Schritte Bringen Sie gegebenenfalls die Frontverkleidung an. Laufwerkträger entfernen Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. Entfernen Sie gegebenenfalls die Frontblende. 3. Bereiten Sie das Laufwerk mit der Managementsoftware auf das Entfernen vor. ANMERKUNG: Wenn das Laufwerk online ist, blinkt die grüne Aktivitäts-/Fehleranzeige, während das Laufwerk ausgeschaltet wird.

  • Seite 100: Laufwerkträger Einsetzen

    Abbildung 53. Entfernen eines Festplattenträgers Nächste Schritte Installieren Sie einen Laufwerkträger oder einen Laufwerkplatzhalter. Laufwerkträger einsetzen Voraussetzungen VORSICHT: Bevor Sie bei laufendem System ein Laufwerk entfernen oder installieren, vergewissern Sie sich in der Dokumentation zur Speicher-Controllerkarte, dass der Hostadapter korrekt für das Entfernen und Einsetzen von Laufwerken konfiguriert ist.

  • Seite 101: Laufwerk Aus Laufwerkträger Entfernen

    Schritte 1. Schieben Sie den Laufwerkträger in den Laufwerksteckplatz. 2. Schließen Sie den Verriegelungsbügel des Laufwerksträgers, um das Laufwerk zu fixieren. Abbildung 54. Installieren eines Laufwerkträgers Nächste Schritte Bringen Sie gegebenenfalls die Frontverkleidung an. Laufwerk aus Laufwerkträger entfernen Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. Entfernen Sie gegebenenfalls die Frontblende.

  • Seite 102: Einsetzen Des Laufwerks In Den Laufwerkträger

    Abbildung 55. Laufwerk aus Laufwerkträger entfernen Nächste Schritte Setzen Sie das Laufwerk in den Laufwerkträger. Einsetzen des Laufwerks in den Laufwerkträger Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. Entfernen Sie gegebenenfalls die Frontblende. Entfernen Sie den Laufwerkplatzhalter. Schritte 1. Setzen Sie das Laufwerk so in den Laufwerkträger ein, dass der Laufwerkanschluss zur Rückseite des Trägers zeigt. 2.

  • Seite 103: Hinteres Laufwerksmodul

    Abbildung 56. Einsetzen eines Laufwerks in den Laufwerkträger Nächste Schritte Installieren Sie den Laufwerkträger. Bringen Sie gegebenenfalls die Frontverkleidung an. Hinteres Laufwerksmodul Entfernen des hinteren 2 x 2,5-Zoll-Laufwerksmoduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Anweisungen im Kapitel Vor der Arbeit an Komponenten im Inneren des Systems.

  • Seite 104: Installieren Des Hinteren 2 X 2,5-Zoll-Laufwerksmoduls

    Abbildung 57. Entfernen des hinteren Laufwerksmoduls für 2 x 2,5" Nächste Schritte Ersetzen des hinteren 2 x 2,5-Zoll-Laufwerksmoduls. Installieren des hinteren 2 x 2,5-Zoll-Laufwerksmoduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Anweisungen im Kapitel Vor der Arbeit an Komponenten im Inneren des Systems.

  • Seite 105: Entfernen Des Hinteren 4 X 2,5-Zoll-Laufwerksmoduls

    Abbildung 58. Installieren des hinteren 2 x 2,5-Zoll-Laufwerksmoduls Nächste Schritte 1. Schließen Sie die Stromkabel am hinteren Laufwerksmodul an, achten Sie auf korrekte Führung. Bauen Sie die Laufwerke ein. 3. Falls entfernt: Installieren Sie den Luftkanal. 4. Befolgen Sie die Anweisungen im Kapitel Nach der Arbeit an Komponenten im Inneren des Systems.

  • Seite 106: Einbauen Des Hinteren 4 X 2,5-Zoll-Laufwerksmoduls

    ANMERKUNG: Weitere Informationen finden Sie im Abschnitt Kabelführung. Schritte 1. Lösen Sie mit einem Kreuzschlitzschraubenzieher (Größe 2) die unverlierbaren Schrauben, mit denen das hintere Laufwerksmodul am System befestigt ist. 2. Heben Sie das hintere Laufwerksmodul aus dem System. Abbildung 59. Entfernen des hinteren 4 x 2,5-Zoll-Laufwerksmoduls Nächste Schritte Setzen Sie das hintere 4 x 2,5-Zoll-Laufwerksmodul wieder ein.

  • Seite 107: Laufwerkrückwandplatine

    In Abhängigkeit von Ihrer Systemkonfiguration sind hier die unterstützten Laufwerkrückwandplatinen aufgelistet: Tabelle 72. Unterstützte Rückwandplatinenoptionen  System Unterstützte Festplattenoptionen 2,5-Zoll (x8)-NVMe-Rückwandplatine 2,5-Zoll-SAS- oder SATA-Rückwandplatine (x 8) PowerEdge R7625 Rückwandplatine für 8 x 3,5" (SAS oder SATA) 3,5-Zoll-SAS- oder SATA-Rückwandplatine (x12) 2,5-Zoll SAS-, SATA- oder NVMe-Rückwandplatine (x24) Installieren und Entfernen von Systemkomponenten...
  • Seite 108 Abbildung 61. 8 x 2,5-Zoll-NVMe-Laufwerkrückwandplatine 1. BP_PWR_CTRL 2. BP_DST_SA1 (PERC zu Rückwandplatine) 3. BP_PWR_1 (Stromversorgungskabel der Rückwandplatine und Signalkabel zu Systemplatine) Abbildung 62. 8 x 2,5-Zoll-Laufwerkrückwandplatine 1. BP_PWR_CTRL 2. BP_DST_SA1 (PERC zu Rückwandplatine) 3. BP_DST_PA1 (PCIe/NVMe-Anschluss) 4. BP_ DST_PB1 (PCIe/NVMe-Anschluss) 5. BP_ DST_PA2 (PCIe/NVMe-Anschluss) 6.
  • Seite 109 Abbildung 64. Vorderseite der Laufwerkrückwandplatine für 8 x 3,5" 1. BP_PWR_1 (Stromversorgungskabel der Rückwandplatine und Signalkabel zu Systemplatine) Abbildung 65. 12 x 3,5-Zoll-Laufwerkrückwandplatine 1. BP_DST_SB1 2. BP_PWR_1 (Stromversorgungskabel der Rückwandplatine und Signalkabel zu Systemplatine) 3. BP_DST_SA1 Abbildung 66. 24 x 2,5-Zoll-Laufwerkrückwandplatine (Vorderansicht) Abbildung 67.

  • Seite 110: Laufwerkrückwandplatine Entfernen

    3. BP_DST_PA1 (PCIe/NVMe-Anschluss) 4. BP_PWR_2 (Stromversorgungskabel der Rückwandplatine und Signalkabel zu Systemplatine) 5. BP_ DST_PB1 (PCIe/NVMe-Anschluss) 6. BP_PWR_CTRL 7. BP_ DST_PA2 (PCIe/NVMe-Anschluss) 8. BP_ DST_PB2 (PCIe/NVMe-Anschluss) 9. BP_DST_SB1 10. BP_SRC_SA2 11. BP_DST_SA1 Abbildung 68. 24 x 2,5-Zoll-NVMe-Rückwandplatine passiv 1. BP_DST_PB6 (PCIe/NVMe-Anschluss) 2. BP_DST_PA6 (PCIe/NVMe-Anschluss) 3.

  • Seite 111: Laufwerkrückwandplatine Installieren

    ANMERKUNG: Um eine Beschädigung der Rückwandplatine zu vermeiden, stellen Sie sicher, dass Sie die Bedienfeldkabel aus den Kabelführungsklemmen bewegen, bevor Sie die Rückwandplatine entfernen. Abbildung 69. Laufwerkrückwandplatine entfernen Nächste Schritte Setzen Sie die Laufwerkrückwandplatine wieder ein. Laufwerkrückwandplatine installieren Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2.

  • Seite 112: Seitenwandhalterungen

    3. Verlegen Sie die Kabel ordnungsgemäß durch die Kabelführungen und schließen Sie die Kabel an den jeweiligen Anschlüssen auf der Systemplatine an. Abbildung 70. Laufwerkrückwandplatine installieren Nächste Schritte Installieren Sie die Lüftergehäusebaugruppe. Installieren Sie sämtliche Laufwerke. 3. Falls entfernt: Installieren Sie den Luftkanal oder installieren Sie den GPU-Luftkanal.
  • Seite 113 Schritte 1. Drücken Sie auf die Lasche, um die Abdeckung der Seitenwandhalterung zu lösen. ANMERKUNG: Lösen Sie die Kabel, um sie von der Seitenwandhalterung zu lösen. 2. Lösen Sie die Halterung aus dem Gehäuse und heben Sie sie vom System ab. Abbildung 71.

  • Seite 114: Installieren Der Halterung Der Seitenwand

    Installieren der Halterung der Seitenwand Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems. Entfernen Sie die Abdeckung der Rückwandplatine. 4. Falls installiert, entfernen Sie das Kühlgehäuse.
  • Seite 115 Abbildung 74. Installieren der Halterung der rechten Seitenwand Nächste Schritte Setzen Sie die Lüfterbaugruppe ein. Bauen Sie das Kühlgehäuse ein (falls entfernt). Bringen Sie die Rückwandplatinenabdeckung 4. Falls zutreffend, installieren Sie die Frontblende. 5. Befolgen Sie die Anweisungen unter Nach der Arbeit im Inneren des Systems.

  • Seite 116: Kabelführung

    Kabelführung Abbildung 75. C-1: 8 x 3,5-Zoll-SAS3/SATA-RAID (mit FPERC11) ANMERKUNG: Befolgen Sie die in der Tabelle gezeigte Reihenfolge, um die Kabel zu entfernen, und die umgekehrte Reihenfolge, um die Kabel zu installieren. Tabelle 73. 8 x 3,5-Zoll-SAS3/SATA-RAID (mit FPERC11)  Reihenfolge SIG_PWR_1 (Netzanschluss der Systemplatine) BP_PWR_1 (Netzanschluss auf der Rückwandplatine) SL3_CPU1_PA1 (Signalanschluss auf der Systemplatine)
  • Seite 117 Abbildung 76. C2-1-R1: 12 x 3,5-Zoll-SAS3/SATA-RAID (mit APERC11_R1) ANMERKUNG: Befolgen Sie die in der Tabelle gezeigte Reihenfolge, um die Kabel zu entfernen, und die umgekehrte Reihenfolge, um die Kabel zu installieren. Tabelle 74. 12 x 3,5-Zoll-SAS3/SATA-RAID (mit APERC11_R1)  Reihenfolge SIG_PWR_1 (Netzanschluss der Systemplatine) BP_PWR_1 (Netzanschluss auf der Rückwandplatine) CTRL_SRC_SA1 (Adapter PERC Controller-Anschluss) BP_DST_SA1 (Signalanschluss der Rückwandplatine)
  • Seite 118 ANMERKUNG: Befolgen Sie die in der Tabelle gezeigte Reihenfolge, um die Kabel zu entfernen, und die umgekehrte Reihenfolge, um die Kabel zu installieren. Tabelle 75. 12 x 3,5-Zoll-SAS3/SATA-RAID (mit APERC11_R2)  Reihenfolge SIG_PWR_1 (Netzanschluss der Systemplatine) BP_PWR_1 (Netzanschluss auf der Rückwandplatine) CTRL_SRC_SA1 (Adapter PERC Controller-Anschluss) BP_DST_SA1 (Signalanschluss der Rückwandplatine) CTRL_SRC_SB1 (Adapter PERC Controller-Anschluss)
  • Seite 119 Abbildung 79. C2-2-R2: 12 x 3,5-Zoll-SAS3/SATA-RAID (mit APERC11_R2) mit 2 x 2,5-Zoll an der Rückseite ANMERKUNG: Befolgen Sie die in der Tabelle gezeigte Reihenfolge, um die Kabel zu entfernen, und die umgekehrte Reihenfolge, um die Kabel zu installieren. Tabelle 77. 12 x 3,5-Zoll-SAS3/SATA-RAID (mit APERC11_R2) mit 2 x 2,5-Zoll an der Rückseite  Reihenfolge SIG_PWR_1 (Netzanschluss der Systemplatine) BP_PWR_1 (Netzanschluss auf der Rückwandplatine)
  • Seite 120 Abbildung 80. C2-3-R2: 12 x 3,5-Zoll-SAS3/SATA-RAID (mit APERC12_R2) mit 2 x 2,5-Zoll an der Rückseite ANMERKUNG: Befolgen Sie die in der Tabelle gezeigte Reihenfolge, um die Kabel zu entfernen, und die umgekehrte Reihenfolge, um die Kabel zu installieren. Tabelle 78. 12 x 3,5-Zoll-SAS3/SATA-RAID (mit APERC12_R2) mit 2 x 2,5-Zoll an der Rückseite  Reihenfolge SIG_PWR_1 (Netzanschluss der Systemplatine) BP_PWR_1 (Netzanschluss auf der Rückwandplatine)
  • Seite 121 Abbildung 81. C2-4-R2: 12 x 3,5-Zoll-SAS3/SATA-RAID (mit APERC11_R2) mit 4 x 2,5-Zoll an der Rückseite ANMERKUNG: Befolgen Sie die in der Tabelle gezeigte Reihenfolge, um die Kabel zu entfernen, und die umgekehrte Reihenfolge, um die Kabel zu installieren. Tabelle 79. 12 x 3,5-Zoll-SAS3/SATA-RAID (mit APERC11_R2) mit 4 x 2,5 Zoll an der Rückseite  Reihenfolge SIG_PWR_1 (Netzanschluss der Systemplatine) BP_PWR_1 (Netzanschluss auf der Rückwandplatine)
  • Seite 122 Abbildung 82. C2-5-R2: 12 x 3,5-Zoll-SAS3/SATA-RAID (mit APERC12_R2) mit 4 x 2,5-Zoll an der Rückseite ANMERKUNG: Befolgen Sie die in der Tabelle gezeigte Reihenfolge, um die Kabel zu entfernen, und die umgekehrte Reihenfolge, um die Kabel zu installieren. Tabelle 80. 12 x 3,5-Zoll-SAS3/SATA-RAID (mit APERC12_R2) mit 4 x 2,5 Zoll an der Rückseite  Reihenfolge SIG_PWR_1 (Netzanschluss der Systemplatine) BP_PWR_1 (Netzanschluss auf der Rückwandplatine)
  • Seite 123 Abbildung 83. C2-7-R1: 12 x 3,5-Zoll-SAS3/SATA-RAID (mit APERC11_R1) – 1 CPU ANMERKUNG: Befolgen Sie die in der Tabelle gezeigte Reihenfolge, um die Kabel zu entfernen, und die umgekehrte Reihenfolge, um die Kabel zu installieren. Tabelle 81. 12 x 3,5-Zoll-SAS3/SATA-RAID (mit APERC11_R1) – 1 CPU  Reihenfolge SIG_PWR_1 (Netzanschluss der Systemplatine) BP_PWR_1 (Netzanschluss auf der Rückwandplatine)
  • Seite 124 ANMERKUNG: Befolgen Sie die in der Tabelle gezeigte Reihenfolge, um die Kabel zu entfernen, und die umgekehrte Reihenfolge, um die Kabel zu installieren. Tabelle 82. 12 x 3,5-Zoll-SAS3/SATA-RAID (mit APERC11_R2) – 1 CPU  Reihenfolge SIG_PWR_1 (Netzanschluss der Systemplatine) BP_PWR_1 (Netzanschluss auf der Rückwandplatine) CTRL_SRC_SA1 (Adapter PERC Controller-Anschluss) BP_DST_SA1 (Signalanschluss der Rückwandplatine) CTRL_SRC_SB1 (Adapter PERC Controller-Anschluss)
  • Seite 125 Abbildung 86. C3-2: 8 x U.2 G4 RAID (mit FPERC11 N) ANMERKUNG: Befolgen Sie die in der Tabelle gezeigte Reihenfolge, um die Kabel zu entfernen, und die umgekehrte Reihenfolge, um die Kabel zu installieren. Tabelle 84. 8 x U.2 G4 RAID (mit FPERC11 N)  Reihenfolge SL5_CPU1_PB2 (Signalanschluss auf der CTRL_DST_PA1 (fPERC-...
  • Seite 126 Abbildung 87. C3-3: 8 x U.2 G4 RAID (mit FPERC12) ANMERKUNG: Befolgen Sie die in der Tabelle gezeigte Reihenfolge, um die Kabel zu entfernen, und die umgekehrte Reihenfolge, um die Kabel zu installieren. Tabelle 85. 8 x U.2 G4 RAID (mit FPERC12)  Reihenfolge SL1_CPU2_PA4 (Signalanschluss auf der CTRL_DST_PA1 (fPERC-...
  • Seite 127 Abbildung 88. C4-1: 16 x 2,5-Zoll-SAS4/SATA RAID-SmartFlow (mit FPERC11) ANMERKUNG: Befolgen Sie die in der Tabelle gezeigte Reihenfolge, um die Kabel zu entfernen, und die umgekehrte Reihenfolge, um die Kabel zu installieren. Tabelle 86. 16 x 2,5-Zoll-SAS4/SATA RAID-SmartFlow (mit FPERC11)  Reihenfolge SL1_CPU2_PA4 (Signalanschluss auf der CTRL_DST_PA1 (fPERC-...
  • Seite 128 Abbildung 89. C4-2: 16 x 2,5-Zoll-SAS4/SATA RAID-SmartFlow (mit FPERC12) Tabelle 87. 16 x 2,5-Zoll-SAS4/SATA RAID-SmartFlow (mit FPERC12)  Reihenfolge SL1_CPU2_PA4 (Signalanschluss auf der CTRL_DST_PA1 (fPERC-Eingangsanschluss) Systemplatine) SL2_CPU2_PB4 (Signalanschluss auf der CTRL_DST_PB1 (fPERC-Eingangsanschluss) Systemplatine) SIG_PWR_1 (Netzanschluss der Systemplatine) BP_PWR_1 (Netzanschluss auf der Rückwandplatine) CTRL_SRC_SA1 (fPERC-Controller-Anschluss) BP_DST_SA1 (Signalanschluss der...
  • Seite 129 Abbildung 90. C5-1: 16 x U.2 G4 SmartFlow ANMERKUNG: Befolgen Sie die in der Tabelle gezeigte Reihenfolge, um die Kabel zu entfernen, und die umgekehrte Reihenfolge, um die Kabel zu installieren. Tabelle 88. 16 x U.2 G4 SmartFlow  Reihenfolge IO_RISER4 (CPU2) (Riser 4-Anschluss auf der DST_PA2 (Rückwandplatinen-Signalanschluss) Systemplatine) und DST_PB2 (Signalanschluss der...
  • Seite 130 Abbildung 91. C5-2: 16 x U.2 G4 RAID SmartFlow (zwei PERCs) (mit FPERC11 N) ANMERKUNG: Befolgen Sie die in der Tabelle gezeigte Reihenfolge, um die Kabel zu entfernen, und die umgekehrte Reihenfolge, um die Kabel zu installieren. Tabelle 89. 16 x U.2 G4 RAID SmartFlow (zwei PERCs) (mit FPERC11 N)  Reihenfolge SIG_PWR_1 (Netzanschluss der Systemplatine) BP_PWR_1 (Netzanschluss auf der...
  • Seite 131 Abbildung 92. C5-3: 16 x U.2 G4 RAID SmartFlow (zwei PERCs) (mit FPERC12) ANMERKUNG: Befolgen Sie die in der Tabelle gezeigte Reihenfolge, um die Kabel zu entfernen, und die umgekehrte Reihenfolge, um die Kabel zu installieren. Tabelle 90. 16 x U.2 G4 RAID SmartFlow (zwei PERCs) (mit FPERC12)  Reihenfolge SIG_PWR_1 (Netzanschluss der Systemplatine) BP_PWR_1 (Netzanschluss auf der...
  • Seite 132 Abbildung 93. C6-1: 16 x 2,5-Zoll-SAS4/SATA-RAID + 8 x U.2 G4 (mit FPERC11) ANMERKUNG: Befolgen Sie die in der Tabelle gezeigte Reihenfolge, um die Kabel zu entfernen, und die umgekehrte Reihenfolge, um die Kabel zu installieren. Tabelle 91. 16 x 2,5-Zoll-SAS4/SATA-RAID + 8 x U.2 G4 (mit FPERC11)  Reihenfolge SL1_CPU2_PA4 (Signalanschluss auf der DST_PA1 (Signalanschluss auf der...
  • Seite 133 Abbildung 94. C6-2: 16 x 2,5-Zoll-SAS4/SATA-RAID + 8 x U.2 G4 (mit APERC12) ANMERKUNG: Befolgen Sie die in der Tabelle gezeigte Reihenfolge, um die Kabel zu entfernen, und die umgekehrte Reihenfolge, um die Kabel zu installieren. Tabelle 92. 16 x 2,5-Zoll-SAS4/SATA-RAID + 8 x U.2 G4 (mit APERC12)  Reihenfolge SL1_CPU2_PA4 (Signalanschluss auf der DST_PA1 (Signalanschluss auf der...
  • Seite 134 Abbildung 95. C7-2: 24 x 2,5-Zoll-SAS4/SATA (mit FPERC12) ANMERKUNG: Befolgen Sie die in der Tabelle gezeigte Reihenfolge, um die Kabel zu entfernen, und die umgekehrte Reihenfolge, um die Kabel zu installieren. Tabelle 93. 24 x 2,5-Zoll-SAS4/SATA (mit FPERC12)  Reihenfolge SL1_CPU2_PA4 (Signalanschluss auf der Systemplatine) CTRL_DST_PA1 (fPERC-Eingangsanschluss) SL2_CPU2_PB4 (Signalanschluss auf der Systemplatine) CTRL_DST_PB1 (fPERC-Eingangsanschluss) SIG_PWR_1 (Netzanschluss der Systemplatine)
  • Seite 135 Abbildung 96. C7-3: 24 x 2,5-Zoll-SAS4/SATA mit 8 x Uni (mit FPERC11) ANMERKUNG: Befolgen Sie die in der Tabelle gezeigte Reihenfolge, um die Kabel zu entfernen, und die umgekehrte Reihenfolge, um die Kabel zu installieren. Tabelle 94. 24 x 2,5-Zoll-SAS4/SATA mit 8 x Uni (mit FPERC11)  Reihenfolge SL1_CPU2_PA4 (Signalanschluss auf der DST_PA1 (Signalanschluss auf der...
  • Seite 136 Abbildung 97. C7-4: 24 x 2,5-Zoll-SAS4/SATA mit 6 x Uni (mit FPERC12) ANMERKUNG: Befolgen Sie die in der Tabelle gezeigte Reihenfolge, um die Kabel zu entfernen, und die umgekehrte Reihenfolge, um die Kabel zu installieren. Tabelle 95. 24 x 2,5-Zoll-SAS4/SATA mit 6 x Uni (mit FPERC12)  Reihenfolge SL1_CPU2_PA4 (Signalanschluss auf der DST_PA2 (Signalanschluss auf der...
  • Seite 137 Abbildung 98. C7-5: 24 x 2,5-Zoll-SAS4/SATA (mit FPERC11) mit 2 x 2,5-Zoll ANMERKUNG: Befolgen Sie die in der Tabelle gezeigte Reihenfolge, um die Kabel zu entfernen, und die umgekehrte Reihenfolge, um die Kabel zu installieren. Tabelle 96. 24 x 2,5-Zoll-SAS4/SATA (mit FPERC11) mit 2 x 2,5-Zoll  Reihenfolge SIG_PWR_1 (Netzanschluss der Systemplatine) BP_PWR_1 (Netzanschluss auf der Rückwandplatine)
  • Seite 138 Abbildung 99. C7-6: 24 x 2,5-Zoll-SAS4/SATA (mit FPERC12) mit 2 x 2,5-Zoll ANMERKUNG: Befolgen Sie die in der Tabelle gezeigte Reihenfolge, um die Kabel zu entfernen, und die umgekehrte Reihenfolge, um die Kabel zu installieren. Tabelle 97. 24 x 2,5-Zoll-SAS4/SATA (mit FPERC12) mit 2 x 2,5-Zoll  Reihenfolge SIG_PWR_1 (Netzanschluss der Systemplatine) BP_PWR_1 (Netzanschluss auf der Rückwandplatine)
  • Seite 139 Abbildung 100. C7-7: 24 x 2,5-Zoll-SAS4/SATA (mit FPERC11) mit 2 x U.2 ANMERKUNG: Befolgen Sie die in der Tabelle gezeigte Reihenfolge, um die Kabel zu entfernen, und die umgekehrte Reihenfolge, um die Kabel zu installieren. Tabelle 98. 24 x 2,5-Zoll-SAS4/SATA (mit FPERC11) mit 2 x U.2  Reihenfolge SIG_PWR_1 (Netzanschluss der Systemplatine) BP_PWR_1 (Netzanschluss auf der...
  • Seite 140 Abbildung 101. C7-8: 24 x 2,5-Zoll-SAS4/SATA (mit FPERC12) mit 2 x U.2 ANMERKUNG: Befolgen Sie die in der Tabelle gezeigte Reihenfolge, um die Kabel zu entfernen, und die umgekehrte Reihenfolge, um die Kabel zu installieren. Tabelle 99. 24 x 2,5-Zoll-SAS4/SATA (mit FPERC11) mit 2 x U.2  Reihenfolge SIG_PWR_1 (Netzanschluss der Systemplatine) BP_PWR_1 (Netzanschluss auf der...
  • Seite 141 Abbildung 102. C7-9: 24 x 2,5-Zoll-SAS4/SATA (mit FPERC11) mit 4 x 2,5-Zoll ANMERKUNG: Befolgen Sie die in der Tabelle gezeigte Reihenfolge, um die Kabel zu entfernen, und die umgekehrte Reihenfolge, um die Kabel zu installieren. Tabelle 100. 24 x 2,5-Zoll-SAS4/SATA (mit FPERC11) mit 4 x 2,5-Zoll  Reihenfolge SIG_PWR_1 (Netzanschluss der Systemplatine) BP_PWR_1 (Netzanschluss auf der...

  • Seite 142: Perc-Modul

    Abbildung 103. C7-10: 24 x 2,5-Zoll-SAS4/SATA (mit FPERC12) mit 4 x 2,5-Zoll ANMERKUNG: Befolgen Sie die in der Tabelle gezeigte Reihenfolge, um die Kabel zu entfernen, und die umgekehrte Reihenfolge, um die Kabel zu installieren. Tabelle 101. 24 x 2,5-Zoll-SAS4/SATA (mit FPERC12) mit 4 x 2,5-Zoll  Reihenfolge SIG_PWR_1 (Netzanschluss der Systemplatine) BP_PWR_1 (Netzanschluss auf der...

  • Seite 143: Installieren Des Vorderseitig Montierten Perc-Frontmoduls

    2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems. Entfernen Sie die Abdeckung der Rückwandplatine. 4. Falls installiert, entfernen Sie das Kühlgehäuse. 5. Ziehen Sie alle Kabel ab und notieren Sie sich die Kabelführung. Schritte 1.

  • Seite 144: Entfernen Des Adapters Des Perc-Moduls

    Abbildung 105. Installieren des vorderseitig montierten PERC-Frontmoduls Nächste Schritte 1. Schließen Sie alle erforderlichen Kabel wieder an. Bauen Sie das Kühlgehäuse ein (falls entfernt). Installieren der Laufwerk-Rückwandplatinenabdeckung. 4. Befolgen Sie die Anweisungen unter Nach der Arbeit im Inneren des Systems. Entfernen des Adapters des PERC-Moduls Voraussetzungen 1.
  • Seite 145 Abbildung 106. Entfernen des PERC-Adaptermoduls 4. Wenn das PERC-Adaptermodul nicht ersetzt werden soll, installieren Sie eine Platzhalterhalterung und schließen Sie die Halteverrieglung für Kartenrückhalteriegel. Abbildung 107. Einsetzen des Abdeckblechs Nächste Schritte Setzen Sie das PERC-Adaptermodul wieder ein. Installieren und Entfernen von Systemkomponenten...

  • Seite 146: Installieren Des Adapters Für Das Perc-Modul

    Installieren des Adapters für das PERC-Modul Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Anweisungen im Kapitel Vor der Arbeit an Komponenten im Inneren des Systems. 3. Sofern erforderlich: Entfernen Sie den Luftkanal oder entfernen Sie den GPU-Luftkanal.

  • Seite 147: Systemspeicher

    Nach der Arbeit an Komponenten im Inneren des Systems. Systemspeicher Richtlinien für Systemspeicher Das PowerEdge R7625-System unterstützt registrierte DDR5-DIMMs (RDIMMs). Der Systemspeicher ist aufgeteilt in zwölf Kanäle pro Prozessor (einen Speichersockel pro Kanal), 12 Speichersockel pro Prozessor und 24 Speichersockel pro System. Installieren und Entfernen von Systemkomponenten...
  • Seite 148 Abbildung 110. Speicherkanäle Die Speicherkanäle sind folgendermaßen organisiert: Tabelle 102. Speicherkanäle  Prozessor Kanal A Kanal B Kanal C Kanal D Kanal E Kanal F Prozessor 1 Steckplatz A1 Steckplatz A5 Steckplatz A3 Steckplatz A9 Steckplatz A7 Steckplatz A11 Prozessor 2 Steckplatz B1 Steckplatz B5 Steckplatz B3 Steckplatz B9...

  • Seite 149: Allgemeine Richtlinien Zur Installation Von Speichermodulen

    ANMERKUNG: DDR4-Speicher wird nicht unterstützt. ANMERKUNG: Der Prozessor kann die DIMM-Nenngeschwindigkeit reduzieren. Allgemeine Richtlinien zur Installation von Speichermodulen Um eine optimale Leistung des Systems zu gewährleisten, sollten Sie bei der Konfiguration des Systemspeichers die nachfolgend beschriebenen allgemeinen Richtlinien beachten. Wenn die Arbeitsspeicherkonfiguration Ihres Systems diesen Richtlinien nicht entspricht, startet das System möglicherweise nicht, reagiert während der Arbeitsspeicherkonfiguration möglicherweise plötzlich nicht mehr oder stellt möglicherweise nur eingeschränkte Arbeitsspeicherkapazität zur Verfügung.

  • Seite 150: Entfernen Eines Speichermoduls

    Entfernen eines Speichermoduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems. 3. Falls installiert, entfernen Sie das Kühlgehäuse. WARNUNG: Die Speichermodule sind auch nach dem Ausschalten des Systems eine Zeit lang zu heiß zum Anfassen. Lassen Sie die Speichermodule abkühlen, bevor Sie sie berühren.
  • Seite 151 4. Entfernen Sie gegebenenfalls den Arbeitsspeichermodulplatzhalter. ANMERKUNG: Das Verfahren zum Entfernen einer Speichermodul-Platzhalterkarte ist identisch mit dem Verfahren zum Entfernen eines Speichermoduls. ANMERKUNG: Bewahren Sie entfernte Speichermodulplatzhalterkarten für den zukünftigen Gebrauch auf. WARNUNG: Die Speichermodule sind auch nach dem Ausschalten des Systems eine Zeit lang zu heiß zum Anfassen. Lassen Sie die Speichermodule abkühlen, bevor Sie sie berühren.

  • Seite 152: Prozessor Und Kühlkörper

    Nächste Schritte Bauen Sie das Kühlgehäuse ein (falls entfernt). 2. Befolgen Sie die Anweisungen unter Nach der Arbeit im Inneren des Systems. 3. Um zu überprüfen, ob das Speichermodul richtig installiert wurde, drücken Sie F2, und navigieren Sie zu Hauptmenü des System-Setups >...

  • Seite 153: Entfernen Des Dlc-Moduls (Direkte Flüssigkeitskühlung)

    Abbildung 113. Entfernen eines Kühlkörpers Nächste Schritte 1. Wenn Sie einen fehlerhaften Kühlkörper deinstallieren, installieren Sie einen neuen Kühlkörper oder entfernen Sie den Prozessor. Entfernen des DLC-Moduls (direkte Flüssigkeitskühlung) Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.

  • Seite 154: Entfernen Des Prozessors

    5. Heben Sie die DLC-Leitungen neben den DIMM-Steckplätzen leicht an. 6. Lösen Sie mit einem Torx-Schraubendreher (Größe T20) die unverlierbare Schraube vollständig, bevor Sie zur nächsten Schraube wechseln (d. h. jeweils eine Schraube lösen). ANMERKUNG: Folgen Sie der Schraubenreihenfolge, die auf dem Kühlkörperetikett angegeben ist. Demontagereihenfolge: 6, 5, 4, 3, 2, 1 ANMERKUNG: Stellen Sie sicher, dass sich Drähte mit Kippschutz am DLC-Modul beim Lösen der unverlierbaren Schrauben in...
  • Seite 155 Schritte 1. Lösen Sie mit einem Torx-T20-Schraubendreher die mittlere Schraube, um den Halterahmen zu lösen. Halten Sie den Halterahmen, heben Sie ihn an und drehen Sie ihn leicht über die vertikale Position hinaus (105 Grad). ANMERKUNG: Durch die Federbelastung bleibt der Halterahmen in der „offenen“ Position. Abbildung 115.

  • Seite 156: Einbauen Des Prozessors

    3. Ziehen Sie den Prozessorträger am Griff des Trägerrahmens aus dem Schienenrahmen. Abbildung 117. Entfernen des Trägerrahmens Nächste Schritte Setzen Sie den Prozessor wieder ein. Einbauen des Prozessors Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.
  • Seite 157 Abbildung 118. Einsetzen des Trägerrahmens in den Schienenrahmen 2. Halten Sie die beiden blauen Laschen fest und drücken Sie den Schienenrahmen nach unten, bis die blauen Riegel einrasten. Abbildung 119. Schließen des Rahmens 3. Befestigen Sie den Halterahmen, indem Sie ihn mit einer Hand nach unten drücken und gleichzeitig mit der anderen Hand die Schraube mit dem Schraubendreher befestigen und festziehen.

  • Seite 158: Einsetzen Des Kühlkörpers

    ANMERKUNG: Drücken Sie den Halterahmen beim Anziehen der Schrauben nach unten, um zu vermeiden, dass die Prozessorabdeckung aus dem Prozessorsockel kippt. Abbildung 120. Befestigen des Halterahmens Nächste Schritte Bauen Sie den Kühlkörper ein. 2. Befolgen Sie die Anweisungen unter Nach der Arbeit im Inneren des Systems.
  • Seite 159 Abbildung 121. Auftragen von Wärmeleitpaste VORSICHT: Wenn zu viel Wärmeleitpaste aufgetragen wird, kann die überschüssige Wärmeleitpaste in Kontakt mit dem Prozessorsockel kommen und diesen verunreinigen. ANMERKUNG: Die Spritze für die Wärmeleitpaste ist zum einmaligen Gebrauch bestimmt nur. Entsorgen Sie die Spritze nach der Verwendung.

  • Seite 160: Installieren Des Dlc-Moduls (Direkte Flüssigkeitskühlung)

    Abbildung 122. Einsetzen des Kühlkörpers Nächste Schritte Bauen Sie das Kühlgehäuse ein (falls entfernt). 2. Befolgen Sie die Anweisungen unter Nach der Arbeit im Inneren des Systems. Installieren des DLC-Moduls (direkte Flüssigkeitskühlung) Voraussetzungen Nehmen Sie den Kühlkörper nur dann vom Prozessor ab, wenn Sie den Prozessor oder die Systemplatine austauschen möchten. Der Kühlkörper verhindert eine Überhitzung des Prozessors.
  • Seite 161 2. Setzen Sie das Modul auf den Prozessorsteckplatz und setzen Sie alle Antikipp-Kabel in die verriegelte Position (nach außen). 3. Verlegen Sie die DLC-Leitungen zur Vorderseite des Systems und entlang der DIMM-Verriegelungen. 4. Ziehen Sie mit einem Torx-Schraubendreher (Größe T20) die unverlierbare Schraube vollständig an, bevor Sie zur nächsten Schraube wechseln (d. h.

  • Seite 162: Erweiterungskarten Und Erweiterungskarten-Riser

    Dies verhindert nicht, dass sich das System dennoch einschalten lässt. Wenn jedoch eine F1/F2-Pause mit einer Fehlermeldung auftritt, finden Sie weitere Informationen im Abschnitt „Troubleshooting für Erweiterungskarten“ im Troubleshooting-Handbuch Dell EMC PowerEdge-Server unter www.dell.com/poweredgemanuals. Richtlinien zum Einsetzen von Erweiterungskarten In der folgenden Tabelle werden die unterstützten Erweiterungskarten beschrieben:...
  • Seite 163 Abbildung 125. Riser 1B 1. Steckplatz 1 2. Steckplatz 2 Abbildung 126. Riser 1P HL 1. Steckplatz 2 Installieren und Entfernen von Systemkomponenten...
  • Seite 164 Abbildung 127. Riser 1P FL 1. Steckplatz 2 Abbildung 128. Riser 1Q 1. Steckplatz 1 2. Steckplatz 2 Abbildung 129. Riser 1S FL 1. Steckplatz 1 2. Steckplatz 2 Installieren und Entfernen von Systemkomponenten...
  • Seite 165 Abbildung 130. Riser 1S HL 1. Steckplatz 1 2. Steckplatz 2 Abbildung 131. Riser 2A 1. Steckplatz 6 2. Steckplatz 3 Abbildung 132. Riser 3A FL 1. Steckplatz 5 Installieren und Entfernen von Systemkomponenten...
  • Seite 166 Abbildung 133. Riser 3A HL 1. Steckplatz 5 Abbildung 134. Riser 3B 1. Steckplatz 4 2. Steckplatz 5 Installieren und Entfernen von Systemkomponenten...
  • Seite 167 Abbildung 135. Riser 4B 1. Steckplatz 8 2. Steckplatz 7 Abbildung 136. Riser 4Q 1. Steckplatz 7 2. Steckplatz 8 Installieren und Entfernen von Systemkomponenten...
  • Seite 168 Abbildung 137. Riser 4P FL 1. Steckplatz 7 Abbildung 138. Riser 4P HL 1. Steckplatz 7 ANMERKUNG: Die Erweiterungskartensteckplätze sind nicht Hot-Swap-fähig. Die folgende Tabelle enthält Vorschläge für die Installation von Erweiterungskarten hinsichtlich bestmöglicher Kühlung und mechanischer Unterbringung. Die Erweiterungskarten mit der höchsten Priorität müssen zuerst installiert werden und dabei die angegebene Steckplatzpriorität erhalten.
  • Seite 169 Tabelle 106. Erweiterungskarten-Riser-Konfigurationen (fortgesetzt) Erweiterungskarten- PCIe-Steckplätze Prozessoranschluss Höhe Baulänge Steckplat Riser zbreite Steckplatz 2 Steckplatz 1 Halbe Baulänge/volle Riser 1S Prozessor 1 Volle Bauhöhe Baulänge Steckplatz 2 Steckplatz 3 Prozessor 1 Riser 2A Low-Profile Halbe Baulänge Steckplatz 6 Prozessor 2 Halbe Baulänge/volle Riser 3A Steckplatz 5 Prozessor 2 Volle Bauhöhe Baulänge...
  • Seite 170 Tabelle 107. PCIe-Riser-Konfigurationen (fortgesetzt) Konfi RSR- Anza Unterstützter Rückseitiges x8-CPU (1) x16-CPU (1) x8-CPU (2) x16-CPU (2) g.nr. Konfiguration PERC-Typ Storage möglich R2A + R3B + R1B + R2A Adapter-PERC Nein R2A + R3B PERC auf der Vorderseite / Adapter-PERC Adapterkarte Nein R1-E3 + Adapterkarte...
  • Seite 171 Tabelle 108. Config0. Kein RSR (fortgesetzt) Kartentyp Steckplatzpriorität Maximale Anzahl von Karten FOXCONN (BOSS) Integrierter Steckplatz Tabelle 109. Konfiguration 1: R1B+R4B  Kartentyp Steckplatzpriorität Maximale Anzahl von Karten Inventec (serielle FH) NVIDIA (GPU A2, FH) 1, 2, 7, 8 FOXCONN (FPERC H355) Integrierter Steckplatz FOXCONN (FPERC HBA355I) Integrierter Steckplatz Externer Adapter HBA465E, LP/FH...
  • Seite 172 Tabelle 110. Konfiguration 2: R1B+R2A+R3B+R4B (fortgesetzt) Kartentyp Steckplatzpriorität Maximale Anzahl von Karten FOXCONN (FPERC H355) Integrierter Steckplatz FOXCONN (FPERC HBA355I) Integrierter Steckplatz FOXCONN (APERC H965, LP/FH) FOXCONN (APERC H755, LP/FH) 1, 2, 3 FOXCONN (APERC H355, LP/FH) 1, 2, 3 FOXCONN (APERC HBA355I, LP/FH) 1, 2, 3 FOXCONN (Externer Adapter HBA355E, 3, 6...
  • Seite 173 Tabelle 110. Konfiguration 2: R1B+R2A+R3B+R4B (fortgesetzt) Kartentyp Steckplatzpriorität Maximale Anzahl von Karten Mellanox (OCP: 25 Gbit/s) Integrierter Steckplatz Broadcom (OCP: 25 GB) Integrierter Steckplatz Broadcom (OCP: 10 Gbit/s) Integrierter Steckplatz Intel (OCP: 10 Gbit/s) Integrierter Steckplatz Broadcom (OCP: 1 Gbit/s) Integrierter Steckplatz Intel (OCP: 1 Gbit/s) Integrierter Steckplatz FOXCONN (BOSS-N1) Integrierter Steckplatz Tabelle 111.
  • Seite 174 Tabelle 111. Config3. R1Q + R2A + R3B + R4Q (fortgesetzt) Kartentyp Steckplatzpriorität Maximale Anzahl von Karten Mellanox (NIC: 25 Gbit, FH) 1, 2, 4, 5, 7, 8 Mellanox (NIC: 25 Gbit, LP) 3, 6 Broadcom (NIC: 25 Gb, LP) 3, 6 Broadcom (NIC: 25 Gbit, FH) 1, 2, 4, 5, 7, 8 Broadcom (HBA: FC64, FH) 1, 2, 4, 5, 7, 8...
  • Seite 175 Tabelle 112. Konfiguration 4-1: R1P + R2A + R3B + R4P (HL) (fortgesetzt) Kartentyp Steckplatzpriorität Maximale Anzahl von Karten FOXCONN (APERC H965, LP/FH) FOXCONN (APERC H755, LP/FH) FOXCONN (APERC H355, LP/FH) FOXCONN (APERC HBA355I, LP/FH) FOXCONN (Externer Adapter HBA355E, 3, 6 Externer Adapter HBA465E, LP/FH 2, 3, 4, 5, 6, 7 Externer Adapter H965e, LP/FH 2, 3, 4, 5, 6, 7...
  • Seite 176 Tabelle 112. Konfiguration 4-1: R1P + R2A + R3B + R4P (HL) (fortgesetzt) Kartentyp Steckplatzpriorität Maximale Anzahl von Karten Broadcom (NIC: 10 Gbit, FH) 2, 4, 5, 7 Broadcom (NIC: 10 Gbit, LP) 3, 6 Intel (NIC: 10Gb, FH) 2, 4, 5, 7 Intel (NIC: 10Gb, LP) 3, 6 Intel (NIC: 1 Gbit, LP) 3, 6...
  • Seite 177 Tabelle 113. Konfiguration 4-2: R1P + R2A + R3B + R4P (FL) (fortgesetzt) Kartentyp Steckplatzpriorität Maximale Anzahl von Karten FOXCONN (APERC H355, LP/FH) FOXCONN (APERC HBA355I, LP/FH) FOXCONN (Externer Adapter HBA355E, 3, 6 Externer Adapter HBA465E, LP/FH 2, 3, 4, 5, 6, 7 Externer Adapter H965e, LP/FH 2, 3, 4, 5, 6, 7 Inventec (LOM-Karte)
  • Seite 178 Tabelle 113. Konfiguration 4-2: R1P + R2A + R3B + R4P (FL) (fortgesetzt) Kartentyp Steckplatzpriorität Maximale Anzahl von Karten Intel (NIC: 10Gb, FH) 2, 4, 5, 7 Intel (NIC: 1 Gbit, LP) 3, 6 Intel (NIC: 1 Gbit, FH) 2, 4, 5, 7 Broadcom (NIC: 1 Gbit, FH) 2, 4, 5, 7 Broadcom (NIC: 1 Gbit, LP) 3, 6...
  • Seite 179 Tabelle 114. Konfiguration 5-1: R1S + R2A + R3A + R4P (HL) (fortgesetzt) Kartentyp Steckplatzpriorität Maximale Anzahl von Karten Intel (SmartNIC: 25 Gbit, FH) 2, 7 Mellanox (NIC: 400 Gbit, FH) 1, 2, 5, 7 Mellanox (NIC: 400 Gbit, LP) 3, 6 Broadcom (NIC: 100 Gbit, FH) 1, 2, 5, 7 Broadcom (NIC: 100 Gbit, LP) 3, 6...
  • Seite 180 Tabelle 114. Konfiguration 5-1: R1S + R2A + R3A + R4P (HL) (fortgesetzt) Kartentyp Steckplatzpriorität Maximale Anzahl von Karten Broadcom (OCP: 1 Gbit/s) Integrierter Steckplatz Intel (OCP: 1 Gbit/s) Integrierter Steckplatz FOXCONN (BOSS-N1) Integrierter Steckplatz Tabelle 115. Konfiguration 5-2: R1S + R2A + R3A + R4P (FL)  Kartentyp Steckplatzpriorität Maximale Anzahl von Karten...
  • Seite 181 Tabelle 115. Konfiguration 5-2: R1S + R2A + R3A + R4P (FL) (fortgesetzt) Kartentyp Steckplatzpriorität Maximale Anzahl von Karten Mellanox (NIC: 100 Gbit, LP) Intel (NIC: 25 Gbit, FH) 1, 2, 5, 7 Intel (NIC: 25 Gb, LP) 3, 6 Mellanox (NIC: 25 Gbit, FH) 1, 2, 5, 7 Mellanox (NIC: 25 Gbit, LP) 3, 6 Broadcom (NIC: 25 Gbit, FH)
  • Seite 182 Tabelle 116. Konfiguration 6: R2A + R4Q (fortgesetzt) Kartentyp Steckplatzpriorität Maximale Anzahl von Karten FOXCONN (FPERC H755) Integrierter Steckplatz FOXCONN (FPERC H355) Integrierter Steckplatz FOXCONN (FPERC HBA355I) Integrierter Steckplatz FOXCONN (APERC H965, LP) FOXCONN (APERC H755, LP) FOXCONN (APERC H355, LP) FOXCONN (APERC HBA355I, LP) FOXCONN (Externer Adapter HBA355E, 3, 6 Externer Adapter HBA465E, LP/FH...
  • Seite 183 Tabelle 116. Konfiguration 6: R2A + R4Q (fortgesetzt) Kartentyp Steckplatzpriorität Maximale Anzahl von Karten Intel (NIC: 1 Gbit, LP) 3, 6 Intel (NIC: 1 Gbit, FH) 7, 8 Broadcom (NIC: 1 Gbit, FH) 7, 8 Broadcom (NIC: 1 Gbit, LP) 3, 6 Mellanox (NIC: NDR200, LP) 3, 6 Mellanox (NIC: HDRV, LP) 3, 6...
  • Seite 184 Tabelle 117. Konfiguration 7: R1Q + R2A + R4Q (fortgesetzt) Kartentyp Steckplatzpriorität Maximale Anzahl von Karten Broadcom (NIC: 100 Gbit, LP) 3, 6 Intel (NIC: 100 Gbit, FH) 1, 2, 7, 8 Intel (NIC: 100 Gbit, LP) 3, 6 Mellanox (NIC: 100 Gbit, LP) Intel (NIC: 25 Gbit, FH) 1, 2, 7, 8 Intel (NIC: 25 Gb, LP) 3, 6...
  • Seite 185 Tabelle 118. Konfiguration 8: R2A+R3B+R1_R4 Adapter (fortgesetzt) Kartentyp Steckplatzpriorität Maximale Anzahl von Karten NVIDIA (GPU A2, FH) FOXCONN (Externer Adapter HBA355E, 3, 6 Externer Adapter HBA465E, LP/FH 3, 4, 5, 6 Externer Adapter H965e, LP/FH 3, 4, 5, 6 Inventec (LOM-Karte) Integrierter Steckplatz Mellanox (NIC: 400 Gbit, LP) 3, 6 Broadcom (NIC: 100 Gbit, LP)
  • Seite 186 Tabelle 118. Konfiguration 8: R2A+R3B+R1_R4 Adapter (fortgesetzt) Kartentyp Steckplatzpriorität Maximale Anzahl von Karten Broadcom (OCP: 1 Gbit/s) Integrierter Steckplatz Intel (OCP: 1 Gbit/s) Integrierter Steckplatz FOXCONN (BOSS-N1) Integrierter Steckplatz Tabelle 119. Konfiguration 9: R1B + R2A (1 CPU Min. Con)  Kartentyp Steckplatzpriorität Maximale Anzahl von Karten NVIDIA (GPU A2, FH) 1, 2 FOXCONN (APERC H355, LP/FH)
  • Seite 187 Tabelle 119. Konfiguration 9: R1B + R2A (1 CPU Min. Con) (fortgesetzt) Kartentyp Steckplatzpriorität Maximale Anzahl von Karten Mellanox (NIC: NDR200, LP) Mellanox (NIC: HDRV, LP) Intel (OCP: 25 Gbit/s) Integrierter Steckplatz Mellanox (OCP: 25 Gbit/s) Integrierter Steckplatz Broadcom (OCP: 25 GB) Integrierter Steckplatz Broadcom (OCP: 10 Gbit/s) Integrierter Steckplatz Intel (OCP: 10 Gbit/s)
  • Seite 188 Tabelle 120. Konfiguration 10: R2A+R3B (fortgesetzt) Kartentyp Steckplatzpriorität Maximale Anzahl von Karten Broadcom (HBA: FC64, FH) Broadcom (HBA: FC64, LP) 3, 6 Broadcom (HBA: FC32, FH) Broadcom (HBA: FC32, LP) 3, 6 Marvell (HBA: FC32, FH) Marvell (HBA: FC32, LP) 3, 6 Broadcom (NIC: 10 Gbit, FH) Broadcom (NIC: 10 Gbit, LP) 3, 6...
  • Seite 189 Tabelle 121. Konfig11. R2A+R3B+E3 R1_R4 Adapter (fortgesetzt) Kartentyp Steckplatzpriorität Maximale Anzahl von Karten Mellanox (NIC: 100 Gbit, LP) Intel (NIC: 25 Gbit, FH) Intel (NIC: 25 Gb, LP) 3, 6 Mellanox (NIC: 25 Gbit, FH) Mellanox (NIC: 25 Gbit, LP) 3, 6 Broadcom (NIC: 25 Gb, LP) 3, 6 Broadcom (NIC: 25 Gbit, FH) Broadcom (HBA: FC64, FH)
  • Seite 190 Tabelle 122. Konfig12. R2A+R3B+E3 G5x4 Adapter (fortgesetzt) Kartentyp Steckplatzpriorität Maximale Anzahl von Karten Externer Adapter HBA465E, LP/FH 3, 4, 5, 6 Externer Adapter H965e, LP/FH 3, 4, 5, 6 Inventec (LOM-Karte) Integrierter Steckplatz Mellanox (NIC: 400Gb, LP) 3, 6 Broadcom (NIC: 100 Gbit, LP) 3, 6 Intel (NIC: 100 Gbit, FH) Intel (NIC: 100 Gbit, LP)
  • Seite 191 Tabelle 122. Konfig12. R2A+R3B+E3 G5x4 Adapter (fortgesetzt) Kartentyp Steckplatzpriorität Maximale Anzahl von Karten FOXCONN (BOSS-N1) Integrierter Steckplatz Tabelle 123. Konfiguration 13 R2A+R3B+E3_SCM Adapter  Kartentyp Steckplatzpriorität Maximale Anzahl von Karten Inventec (serielle FH) NVIDIA (GPU A2, FH) FOXCONN (Externer Adapter HBA355E, 3, 6 Externer Adapter HBA465E, LP/FH 3, 4, 5, 6 Externer Adapter H965e, LP/FH...

  • Seite 192: Entfernen Des Erweiterungskarten-Risers

    Tabelle 123. Konfiguration 13 R2A+R3B+E3_SCM Adapter (fortgesetzt) Kartentyp Steckplatzpriorität Maximale Anzahl von Karten Intel (OCP: 25 Gbit/s) Integrierter Steckplatz Mellanox (OCP: 25 Gbit/s) Integrierter Steckplatz Broadcom (OCP: 25 GB) Integrierter Steckplatz Broadcom (OCP: 10 Gbit/s) Integrierter Steckplatz Intel (OCP: 10 Gbit/s) Integrierter Steckplatz Broadcom (OCP: 1 Gbit/s) Integrierter Steckplatz Intel (OCP: 1 Gbit/s) Integrierter Steckplatz...
  • Seite 193 Abbildung 140. Entfernen des Erweiterungskarten-Risers (Riser 1) 2. Riser 3: Lösen Sie die unverlierbare Schraube, drücken Sie auf die blaue Lasche und heben Sie den Erweiterungskarten-Riser an den Rändern aus dem Riser-Anschluss auf der Systemplatine. Abbildung 141. Entfernen des Erweiterungskarten-Risers (Riser 3) 3.
  • Seite 194 Abbildung 142. Entfernen des Erweiterungskarten-Risers (Riser 2) 4. Riser 4: Lösen Sie die unverlierbare Schraube auf dem Riser. Drücken Sie auf die blaue Freigabelasche auf dem Riser, greifen Sie den Erweiterungskarten-Riser an der Griffstelle und heben Sie ihn aus dem Riser-Anschluss auf der Systemplatine. Abbildung 143.

  • Seite 195: Installieren Des Erweiterungskarten-Risers

    Installieren des Erweiterungskarten-Risers Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems. 3. Falls zuvor entfernt, installieren Sie die Erweiterungskarten wieder in den Erweiterungskarten-Risern. Schritte 1. Halten Sie den Erweiterungskarten-Riser an den Rändern oder den Griffstellen und richten Sie die Bohrungen auf dem Erweiterungskarten-Riser auf die Führungen auf der Systemplatine aus.
  • Seite 196 Abbildung 145. Installieren des Erweiterungskarten-Risers (Riser 2) Abbildung 146. Installieren des Erweiterungskarten-Risers (Riser 3) Installieren und Entfernen von Systemkomponenten...

  • Seite 197: Entfernen Einer Erweiterungskarte Aus Dem Erweiterungskarten-Riser

    Abbildung 147. Installieren des Erweiterungskarten-Risers (Riser 4) Nächste Schritte 1. Schließen Sie gegebenenfalls die Kabel erneut an die Erweiterungskarte an. 2. Befolgen Sie die Anweisungen unter Nach der Arbeit im Inneren des Systems. 3. Installieren Sie alle erforderlichen Gerätetreiber für die Karte, wie in der Dokumentation der Karte beschrieben. Entfernen einer Erweiterungskarte aus dem Erweiterungskarten- Riser Voraussetzungen...

  • Seite 198: Installieren Einer Erweiterungskarte Im Erweiterungskarten-Riser

    Abbildung 148. Entfernen einer Erweiterungskarte aus dem Erweiterungskarten-Riser 4. Wenn die Erweiterungskarte nicht ersetzt werden soll, setzen Sie ein Abdeckblech ein und schließen Sie den Kartenrückhalteriegel. Abbildung 149. Einsetzen des Abdeckblechs Nächste Schritte 1. Falls zutreffend, installieren Sie eine Erweiterungskarte im Erweiterungskarten-Riser.
  • Seite 199 2. Entfernen Sie gegebenenfalls das Abdeckblech. ANMERKUNG: Bewahren Sie das Abdeckblech für den zukünftigen Gebrauch auf. Für leere Erweiterungskartensteckplätzen sind Abdeckbleche erforderlich, um die FCC-Bestimmungen (Federal Communications Commission) einzuhalten. Die Abdeckungen halten auch Staub und Schmutz vom System fern und helfen, die korrekte Kühlung und den Luftstrom innerhalb des Systems aufrechtzuerhalten.

  • Seite 200: Entfernen Der Erweiterungskarten-Riser Voller Baulänge

    3. Installieren Sie alle erforderlichen Gerätetreiber für die Karte, wie in der Dokumentation der Karte beschrieben. Entfernen der Erweiterungskarten-Riser voller Baulänge Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren des Systems.
  • Seite 201 Abbildung 152. Entfernen des Erweiterungskarten-Risers (Riser 1) Abbildung 153. Entfernen des Erweiterungskarten-Risers (Riser 4) 2. Wenn die Riser nicht ausgetauscht werden sollen, installieren Sie die Riser-Platzhalter und ziehen die unverlierbaren Schrauben fest. ANMERKUNG: Der Einbau eines Abdeckblechs über einem leeren Erweiterungskartensteckplatz ist erforderlich, damit die FCC-Bestimmungen bezüglich der Funkentstörung eingehalten werden.

  • Seite 202: Installieren Des Erweiterungskarten-Risers Voller Baulänge

    Abbildung 154. Installieren des Platzhalters für Riser 1 Abbildung 155. Installieren des Platzhalters für Riser 4 Nächste Schritte Bauen Sie den Erweiterungskarten-Riser voller Länge wieder ein. Installieren des Erweiterungskarten-Risers voller Baulänge Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Anweisungen im Kapitel Vor der Arbeit an Komponenten im Inneren des Systems.
  • Seite 203 3. Wenn Sie den Erweiterungskarten-Riser gesamter Länge zum ersten Mal installieren, entfernen Sie den Luftkanal und ersetzen Sie ihn durch den GPU-Luftkanal. Entfernen Sie die obere Abdeckung des GPU-Luftkanals. 5. Falls installiert: Entfernen Sie den Platzhalter für den GPU-Luftkanal. 6. Falls zuvor entfernt, installieren Sie die GPU wieder in den Erweiterungskarten-Risern.
  • Seite 204 Abbildung 157. Entfernen des Platzhalters für Riser 4 2. So installieren Sie den Erweiterungskarten-Riser voller Baulänge: a. Verbinden Sie das Stromkabel und das Signalkabel der GPU mit den Anschlüssen auf der Hauptplatine. ANMERKUNG: Ziehen Sie das VGA-Kabel vorübergehend ab und schließen Sie es dann wieder an, um Platz zum Anschließen des Riser-1-GPU-Stromkabels an die Systemplatine zu haben.
  • Seite 205 Abbildung 158. Installieren des Erweiterungskarten-Risers (Riser 4) Abbildung 159. Installieren des Erweiterungskarten-Risers (Riser 1) Nächste Schritte 1. Falls zutreffend, schließen Sie die Kabel an die Erweiterungskarte oder die Systemplatine an. Installieren Sie die obere Abdeckung des GPU-Luftkanals. 3. Befolgen Sie die Anweisungen im Kapitel Nach der Arbeit an Komponenten im Inneren des Systems.

  • Seite 206: Entfernen Einer Gpu

    Entfernen einer GPU Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren des Systems. 3. Trennen Sie gegebenenfalls alle angeschlossenen Kabel von der Erweiterungskarte. Entfernen Sie die obere Abdeckung des GPU-Luftkanals.
  • Seite 207 Abbildung 161. Entfernen der GPU von Riser 4 3. Wenn Sie die GPU dauerhaft entfernen möchten, setzen Sie ein Abdeckblech ein. ANMERKUNG: Der Einbau eines Abdeckblechs über einem leeren Erweiterungskartensteckplatz ist erforderlich, damit die FCC-Bestimmungen bezüglich der Funkentstörung eingehalten werden. Die Abdeckungen halten auch Staub und Schmutz vom System fern und helfen, die korrekte Kühlung und den Luftstrom innerhalb des Systems aufrechtzuerhalten.

  • Seite 208: Installieren Einer Gpu

    Baulänge. VORSICHT: Installieren Sie keine GPUs, Netzwerkkarten oder andere PCIe Geräte auf Ihrem System, die nicht von Dell validiert und getestet werden. Durch nicht autorisierte und ungültige Hardware-Installationen verursachte Schäden führen dazu, dass die System Garantie ungültig wird. WARNUNG: GPUs für Privatanwender sollten nicht in Enterprise Server-Produkten installiert oder verwendet werden.
  • Seite 209 Abbildung 164. Entfernen des Abdeckblechs(Riser 1) Abbildung 165. Entfernen des Abdeckblechs (Riser 4) 2. So installieren Sie die GPU auf Riser 1: a. Verbinden Sie das GPU-Netzkabel mit der GPU-Karte. b. Richten Sie den Anschluss an der GPU mit dem Anschluss auf dem Riser aus. c.
  • Seite 210 Abbildung 166. Installieren der GPU auf Riser 1 3. So installieren Sie die GPU auf Riser 4: a. Verbinden Sie das GPU-Netzkabel mit der GPU-Karte. b. Richten Sie den Anschluss an der GPU mit dem Anschluss auf dem Riser aus. c.

  • Seite 211: Optionaler Serieller Com-Port

    5. Installieren Sie alle erforderlichen Gerätetreiber für die Karte, wie in der Dokumentation der Karte beschrieben. Optionaler serieller COM-Port Entfernen des seriellen COM-Ports Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.

  • Seite 212: Installieren Des Seriellen Com-Ports

    Abbildung 169. Entfernen des seriellen COM-Ports 5. Installieren Sie das Abdeckblech, wenn Sie den seriellen COM-Anschluss nicht ersetzen. Nächste Schritte Setzen Sie den seriellen COM-Port wieder ein. Installieren des seriellen COM-Ports Die Vorgehensweise zum Installieren des seriellen COM-Ports für Riser 3 oder 4 ist derselbe. Voraussetzungen 1.
  • Seite 213 Abbildung 170. Installieren des seriellen COM-Ports 2. Schieben Sie den seriellen COM-Port in den Erweiterungskarten-Riser. 3. Verbinden Sie das Kabel des seriellen COM-Ports mit dem seriellen Port. Abbildung 171. Installieren des seriellen COM-Ports Nächste Schritte 1. Verbinden Sie das Kabel des seriellen COM-Ports mit dem Anschluss auf der hinteren E/A-Platine. Installieren Sie den Erweiterungskarten-Riser.

  • Seite 214: Boss-N1-Modul

    BOSS-N1-Modul Entfernen des BOSS-N1-Modulplatzhalters Voraussetzungen Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. Schritte Verwenden Sie einen Schraubenzieher, um den Platzhalter aus dem BOSS-N1-Modulschacht zu entfernen. Abbildung 172. Entfernen des BOSS-N1-Modulplatzhalters Nächste Schritte Ersetzen Sie den BOSS-N1-Modulplatzhalter oder installieren Sie ein BOSS-N1-Modul.

  • Seite 215: Entfernen Des Boss-Kartenplatzhalters

    Abbildung 173. Installieren des BOSS-N1-Modulplatzhalters Entfernen des BOSS-Kartenplatzhalters Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Anweisungen im Kapitel Vor der Arbeit an Komponenten im Inneren des Systems. Schritte Drücken Sie auf den BOSS-Kartenplatzhalter und ziehen Sie ihn aus dem Schacht des BOSS-N1-Controllerkartenmoduls. Abbildung 174.

  • Seite 216: Installieren Des Boss-Kartenplatzhalters

    Nächste Schritte Setzen Sie den BOSS-Kartenplatzhalter oder das BOSS-N1-Controllerkartenmodul wieder ein. Installieren des BOSS-Kartenplatzhalters Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. Schritte Richten Sie den BOSS-Kartenplatzhalter am Kartenmodulschacht des BOSS-N1-Controllers aus und schieben Sie ihn in den Schacht, bis er einrastet.
  • Seite 217 Abbildung 176. Entfernen des BOSS-N1-Kartenträgers 3. Entfernen Sie mithilfe eines Kreuzschlitzschraubendrehers (Größe 1) die Schraube (M3 x 0,5 x 4,5 mm), mit welcher die M.2 SSD am BOSS-N1-Kartenträger befestigt ist. 4. Schieben Sie das M.2-SSD aus dem BOSS-N1-Kartenträger heraus. Abbildung 177. Entfernen des M.2-SSD-Laufwerks 5.

  • Seite 218: Installieren Des Boss-N1-Controllerkartenmoduls

    Abbildung 178. Entfernen des BOSS-N1-Controllerkartenmoduls 7. Schieben Sie das BOSS-N1-Modul in Richtung der Vorderseite des Gehäuses und heben Sie das Modul an. Nächste Schritte Setzen Sie das BOSS-N1-Controllerkartenmodul wieder ein oder Setzen Sie den BOSS-Kartenplatzhalter ein. Installieren des BOSS-N1-Controllerkartenmoduls Voraussetzungen 1.
  • Seite 219 Abbildung 179. Installieren des BOSS-N1-Controllerkartenmoduls 5. Richten Sie die M.2 SSD schräg am BOSS-N1-Kartenträger aus. 6. Setzen Sie die M.2 SSD ein, bis sie fest im BOSS-N1-Kartenträger sitzt. 7. Befestigen Sie mithilfe des Kreuzschlitzschraubendrehers (Phillips Nr. 1) die M.2 SSD mit der Schraube (M3 x 0,5 x 4,5 mm) am BOSS-N1-Kartenträger.

  • Seite 220: Systembatterie

    Abbildung 181. Installieren des BOSS-N1-Kartenträgers Nächste Schritte 1. Befolgen Sie die Schritte im Abschnitt Nach der Arbeit an Komponenten im Inneren Ihres Systems. Systembatterie Hierbei handelt es sich um ein nur vom Servicetechniker austauschbares Ersatzteil. Austauschen der Systembatterie Voraussetzungen WARNUNG: Bei falschem Einbau einer neuen Batterie besteht Explosionsgefahr.
  • Seite 221 Abbildung 182. Entfernen der Systembatterie 2. So installieren Sie eine neue Systembatterie: a. halten Sie die Batterie mit dem positiven Pol nach oben und schieben sie unter die Sicherungshalterungen. b. Drücken Sie die Batterie in den Anschluss, bis sie einrastet. Abbildung 183.

  • Seite 222: Optionale Interne Usb-Karte

    b. Geben Sie im System-Setup in den Feldern Uhrzeit und Datum das richtige Datum und die richtige Uhrzeit ein. c. Klicken Sie auf Exit, um das System-Setup zu beenden. d. Lassen Sie das System für mindestens eine Stunde aus dem Gehäuse ausgebaut, um die neu eingebaute Batterie zu testen. e.

  • Seite 223: Installieren Der Internen Usb-Karte

    Installieren der internen USB-Karte Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems. Entfernen Sie den Erweiterungskarten-Riser. Schritte 1. Verbinden Sie den USB-Schlüssel mit der internen USB-Karte. ANMERKUNG: Achten Sie darauf, die interne USB-Karte im IDSDM/USB-Kartensteckplatz und nicht im Steckplatz für den J_R3_PCIE_PWR-Anschluss zu installieren.

  • Seite 224: Installieren Des Schutzschalters

    4. Halten Sie den Plastikschreiber bereit. Schritte 1. Trennen und entfernen Sie das Kabel des Schutzschalters vom Anschluss auf der Hauptplatine. ANMERKUNG: Merken Sie sich, wie das Kabel verlegt ist, wenn Sie es aus dem System entfernen. 2. Entfernen Sie mit einem Kreuzschlitzschraubendreher Nr. 2 die Schraube, mit welcher der Schutzschalter am Schutzschaltersteckplatz befestigt ist.

  • Seite 225: Optionale Ocp-Karte

    Abbildung 187. Installieren des Schutzschalters Nächste Schritte Installieren Sie den Luftkanal. 2. Befolgen Sie die Anweisungen unter Nach der Arbeit im Inneren des Systems. Optionale OCP-Karte Entfernen der OCP-Karte Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.
  • Seite 226 Abbildung 188. Entfernen der OCP-Karte 4. Wenn die OCP-Karte nicht ausgetauscht wird, setzen Sie ein Abdeckblech ein. Abbildung 189. Einsetzen des Abdeckblechs Nächste Schritte Setzen Sie die OCP-Karte wieder ein. Installieren und Entfernen von Systemkomponenten...

  • Seite 227: Installieren Der Ocp-Karte

    Installieren der OCP-Karte Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems. Entfernen Sie den Erweiterungskarten-Riser. Schritte 1. Entfernen Sie gegebenenfalls das Abdeckblech. Abbildung 190. Entfernen des Abdeckblechs 2.

  • Seite 228: Netzteil

    Beim Ersetzen des Hot-Swap-fähigen Netzteils nach dem nächsten Serverstart; das neue Netzteil wird automatisch auf die gleiche Firmware und Konfiguration wie das zuvor installierte aktualisiert. Weitere Informationen über die Konfiguration von Ersatzteilen finden Sie im Handbuch für Lifecycle Controller unter https://www.dell.com/idracmanuals. Hot-Spare-Funktion Das System unterstützt die Hot-Spare-Funktion, die den mit der Netzteilredundanz verbundenen Strom-Overhead erheblich reduziert.

  • Seite 229: Entfernen Eines Netzteilplatzhalters

    Entfernen eines Netzteilplatzhalters Voraussetzungen Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. Schritte Ziehen Sie den Platzhalter aus dem System. VORSICHT: Um eine ordnungsgemäße Kühlung zu gewährleisten, muss der Netzteilplatzhalter im zweiten Netzeilschacht in einer nicht redundanten Konfiguration installiert sein. Entfernen Sie den Netzteilplatzhalter nur, wenn Sie ein zweites Netzteil einsetzen.

  • Seite 230: Installieren Eines Netzteilplatzhalters

    Abbildung 192. Entfernen eines Netzteilplatzhalters Nächste Schritte Ersetzen Sie den Netzteiladapter oder bauen Sie den Netzteiladapter ein. Installieren eines Netzteilplatzhalters Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Falls erforderlich, entfernen Sie das Netzteil. ANMERKUNG: Entfernen Sie den Netzteiladapter, wenn Sie ein Netzteil mit dem Formfaktor 86 mm einbauen. Schritte 1.

  • Seite 231: Netzteil Entfernen

    4. Lösen und heben oder entfernen Sie das Zubehör des optionalen Kabelführungsarms, falls dieses beim Entfernen des Netzteils im Weg ist. Weitere Informationen über das Kabelmanagement, wenn das Netzteil entfernt oder installiert wird, während sich das System in einem Rack befindet, finden Sie in der Dokumentation zum Kabelführungsarm des Systems unter https://www.dell.com/ poweredgemanuals. Schritte Drücken Sie auf die Freigabevorrichtung und schieben Sie das Netzteil mithilfe des Netzteilgriffs aus dem Netzteilschacht heraus.

  • Seite 232: Netzteil Installieren

    Abbildung 194. Netzteil entfernen Nächste Schritte Setzen Sie das Netzteil wieder ein oder installieren Sie den Netzteilplatzhalter. Netzteil installieren Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Stellen Sie bei Systeme, die redundante Netzteile unterstützen, sicher, dass beide Netzteile dem gleichen Typ entsprechen und die maximale Ausgangsleistung identisch ist.

  • Seite 233: Trusted Platform Module

    Informationen über das Kabelmanagement beim Entfernen oder Installieren von Netzteilen, während sich das System im Rack befindet, finden Sie in der Dokumentation zum Zubehör für das Kabelmanagement unter https://www.dell.com/poweredgemanuals. 2. Verbinden Sie das Stromkabel mit dem Netzteil und mit einer Steckdose.

  • Seite 234: Installieren Des Tpm-Moduls

    Schritte 1. Machen Sie den TPM-Anschluss auf der Systemplatine ausfindig. 2. Drücken Sie das Modul nach unten und entfernen Sie die Schraube mit dem Sicherheits-Torx 8-Schraubendreherbit, das mit dem TPM-Modul geliefert wurde. 3. Schieben Sie das TPM-Modul aus seinem Anschluss heraus. 4.

  • Seite 235: Initialisieren Des Tpm 2.0 Für Benutzer

    Initialisieren des TPM 2.0 für Benutzer Schritte 1. Drücken Sie beim Start des System F2, um das System-Setup aufzurufen. 2. Klicken Sie im Bildschirm System-Setup-Hauptmenü auf System-BIOS > Systemsicherheitseinstellungen. 3. Wählen Sie unter der Option TPM Security (TPM-Befehl) On (Ein) aus. 4.

  • Seite 236: Einbauen Der Systemplatine

    Abbildung 197. Entfernen der Hauptplatine Nächste Schritte Bauen Sie die Systemplatine ein. Einbauen der Systemplatine Voraussetzungen ANMERKUNG: Ersetzen Sie vor dem Austausch der Systemplatine das alte iDRAC-MAC-Adressetikett im Informationsschild mit dem iDRAC-MAC-Adressetikett der neuen Systemplatine. 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2.

  • Seite 237: Wiederherstellen Der Service-Tag-Nummer Mit Easy Restore

    Abbildung 198. Einbauen der Systemplatine Nächste Schritte 1. Tauschen Sie die folgenden Komponenten aus: Trusted Platform Module (TPM). ANMERKUNG: Das TPM-Modul muss nur bei der Installation einer neuen Systemplatine ausgetauscht werden. Interne USB-Karte (falls installiert). Netzteile (PSU). OCP-Karte (falls installiert). e.

  • Seite 238: Manuelles Aktualisieren Der Service-Tag-Nummer

    3. Drücken Sie F10, um Daten aus einem zuvor erstellten Hardwareserver-Profil wiederherzustellen. ANMERKUNG: Nachdem der Wiederherstellungsvorgang abgeschlossen ist, erfolgt die Aufforderung des BIOS zur Wiederherstellung der Systemkonfigurationsdaten. 4. Drücken Sie F10, um Daten aus einem zuvor erstellten Hardwareserver-Profil wiederherzustellen. 5. Drücken Sie Y, um die Systemkonfigurationsdaten wiederherzustellen. 6.

  • Seite 239: Installieren Der Lom-Karte Und Der Hinteren E/A-Platine

    Abbildung 199. Entfernen der LOM-Karte und der hinteren E/A-Platine Nächste Schritte Setzen Sie die LOM-Karte und die hintere E/A-Platine wieder ein. Installieren der LOM-Karte und der hinteren E/A-Platine Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.

  • Seite 240: Bedienfeld

    Abbildung 200. Installieren der LOM-Karte und der hinteren E/A-Platine Nächste Schritte Bauen Sie die Systemplatine ein. 2. Befolgen Sie die Anweisungen unter Nach der Arbeit im Inneren des Systems. Bedienfeld Entfernen des rechten Bedienfelds Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2.

  • Seite 241: Installieren Des Rechten Bedienfelds

    Abbildung 201. Entfernen des rechten Bedienfelds Nächste Schritte Setzen Sie das rechte Bedienfeld wieder ein. Installieren des rechten Bedienfelds Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.

  • Seite 242: Entfernen Des Linken Bedienfelds

    Abbildung 202. Installieren des rechten Bedienfelds Nächste Schritte Installieren Sie die Halterung der Seitenwand. Installieren Sie die Kühlungslüfterbaugruppe. Installieren der Laufwerk-Rückwandplatinenabdeckung. Bauen Sie das Kühlgehäuse ein (falls entfernt). 5. Befolgen Sie die Anweisungen unter Nach der Arbeit im Inneren des Systems.

  • Seite 243: Installieren Des Linken Bedienfelds

    ANMERKUNG: Die Zahlen auf dem Bild zeigen nicht die genauen Schritte. Die Zahlen dienen der Darstellung der Sequenz. Abbildung 203. Entfernen des linken Bedienfelds Nächste Schritte Setzen Sie das linke Bedienfeld wieder ein. Installieren des linken Bedienfelds Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2.
  • Seite 244 Abbildung 204. Installieren des linken Bedienfelds Nächste Schritte Installieren Sie die Halterung der Seitenwand. Installieren Sie die Kühlungslüfterbaugruppe. Installieren der Laufwerk-Rückwandplatinenabdeckung. Bauen Sie das Kühlgehäuse ein (falls entfernt). 5. Befolgen Sie die Anweisungen unter Nach der Arbeit im Inneren des Systems.

  • Seite 245: Kapitel 8: Jumper Und Anschlüsse

    Jumper und Anschlüsse In diesem Abschnitt finden Sie wesentliche und spezielle Informationen zu Jumpern und Switches. Außerdem werden die Anschlüsse auf den verschiedenen Platinen im System beschrieben. Mit den Jumpern auf der Systemplatine können das System deaktiviert und Kennwörter zurückgesetzt werden. Um Komponenten und Kabel korrekt zu installieren, müssen Sie in der Lage sein, die Anschlüsse auf der Systemplatine zu identifizieren.
  • Seite 246 Tabelle 124. Jumper und Anschlüsse auf der Systemplatine (fortgesetzt) Element Anschluss Beschreibung PWR 2_B Netzanschluss für PSU2 PWR 2_A Netzanschluss für PSU2 SL1_CPU2_PA4 PCIe-Anschluss 1 SL2_CPU2_PB4 PCIe-Anschluss 2 PSU2 PUCK-Seitenbandsignal PSU2 PUCK-Seitenbandsignal Batterie-SIG-Anschluss Batterie-SIG-Anschluss J_R3_PCIE_PWR Netzanschluss von Riser 3 Hinterer E/A-Anschluss Hinterer I/O-Anschluss IO_RISER3 (CPU2) Riser 3...

  • Seite 247: Jumper-Einstellungen Auf Der Systemplatine

    Maßnahmen zur Fehlerbehebung oder einfache Reparaturen sollten Sie nur dann selbst durchführen, wenn dies laut Produktdokumentation genehmigt ist, oder wenn Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und befolgen Sie die mit dem Produkt gelieferten Sicherheitshinweise.
  • Seite 248 Schritte 1. Schalten Sie das System und alle angeschlossenen Peripheriegeräte aus und trennen Sie das System vom Stromnetz. 2. Entfernen Sie die Systemabdeckung. 3. Setzen Sie den Jumper auf der Systemplatine von den Kontaktstiften 2 und 4 auf die Kontaktstifte 4 und 6. 4.

  • Seite 249: Kapitel 9: Systemdiagnose Und Anzeigecodes

    Systemdiagnose und Anzeigecodes In diesem Abschnitt werden die Diagnoseanzeigen auf der Frontblende des Systems beschrieben, die den Systemstatus beim Systemstart wiedergeben. Themen: • Status-LED-Anzeigen • Anzeigecodes für Systemzustand und System-ID • iDRAC Quick Sync 2-Anzeigecodes • iDRAC Direct-LED-Anzeigecodes • LCD-Display •...
  • Seite 250 Tabelle 126. LED-Statusanzeigen und Beschreibungen (fortgesetzt) Symbol Beschreibung Zustand Fehlerbehebung Temperaturanzeige Die Anzeige blinkt gelb, Stellen Sie sicher, dass keine der wenn im System ein folgenden Bedingungen zutrifft: thermischer Fehler auftritt ● Ein Lüfter wurde entfernt (z. B. Umgebungstemperatur oder ist fehlerhaft. außerhalb des zulässigen ●...

  • Seite 251: Anzeigecodes Für Systemzustand Und System-Id

    Fehlermeldungen einzusehen. Informationen zu den Ereignis- und Fehlermeldungen, die von der System-Firmware und den Agenten, die Systemkomponenten überwachen, generiert werden, finden Sie unter qrl.dell.com > Nachschlagen > Fehlercode. Geben Sie den Fehlercode ein und klicken Sie dann auf Nachschlagen.

  • Seite 252: Idrac Direct-Led-Anzeigecodes

    Prüfen Sie, ob die iDRAC Quick Sync 2- erlischt dann Funktion deaktiviert ist. Funktion so konfiguriert ist, dass sie durch iDRAC deaktiviert wird. Wenn das Problem weiterhin besteht, lesen Sie den Abschnitt Wie Sie Hilfe bekommen.www.dell.com/ poweredgemanuals oder das Benutzerhandbuch für Dell OpenManage Server Administrator unter www.dell.com/ openmanagemanuals.

  • Seite 253: Nic-Anzeigecodes

    Das LCD-Display ist nur an der optionalen Frontblende verfügbar. Die optionale Frontblende ist hot-plug fähig. Das LCD-Display kann den folgenden Status und Zustand aufweisen: ● Die LCD-Hintergrundbeleuchtung leuchtet im normalen Betriebszustand weiß. ● Wenn ein Problem vorliegt, leuchtet die LCD-Hintergrundbeleuchtung gelb und es wird ein entsprechender Fehlercode mit Beschreibung angezeigt.

  • Seite 254: Netzteil-Anzeigecodes

    2. LED-Aktivitätsanzeige Tabelle 131. NIC-Anzeigecodes  NIC-Anzeigecodes Zustand Verbindungsanzeige und Aktivitätsanzeige leuchten nicht. Zeigt an, dass die NIC nicht mit dem Netzwerk verbunden ist. Die Verbindungsanzeige leuchtet grün und die Zeigt an, dass die NIC mit einem gültigen Netzwerk mit maximaler Port- Aktivitätsanzeige blinkt grün.

  • Seite 255: Laufwerksanzeigecodes

    Netzteile über dieselbe Art von Etikett verfügen, z. B. über ein EPP-Etikett (Extended Power Performance). Der gleichzeitige Einsatz von Netzteilen aus früheren Generationen von Dell PowerEdge-Servern wird nicht unterstützt, sogar dann, wenn die Netzteile über die gleiche Nennleistung verfügen. Dies führt zu einer Netzteil-Fehlpaarung oder dazu, dass das System sich nicht einschalten lässt.
  • Seite 256 Abbildung 211. Festplattenanzeigen 1. LED-Laufwerksaktivitätsanzeige 2. LED-Laufwerksstatusanzeige 3. Kennzeichnung der Laufwerkskapazität ANMERKUNG: Wenn sich das Laufwerk im AHCI-Modus (Advanced Host Controller Interface) befindet, leuchtet die Status-LED nicht. ANMERKUNG: Das Verhalten der Laufwerkstatusanzeige wird durch Storage Spaces Direct verwaltet. Es werden möglicherweise nicht alle Laufwerkstatusanzeigen verwendet.

  • Seite 257: Kapitel 10: Verwenden Der Systemdiagnose

    Verwenden der Systemdiagnose Führen Sie bei einer Störung im System die Systemdiagnose durch, bevor Sie Dell zwecks technischer Unterstützung kontaktieren. Der Zweck der Systemdiagnose ist es, die Hardware des Systems ohne zusätzliche Ausrüstung und ohne das Risiko von Datenverlust zu testen.

  • Seite 258: Bedienelemente Der Systemdiagnose

    Bedienelemente der Systemdiagnose Tabelle 134. Bedienelemente der Systemdiagnose  Menü Beschreibung Konfiguration Zeigt die Konfigurations- und Statusinformationen für alle erkannten Geräte an. Results (Ergebnisse) Zeigt die Ergebnisse aller durchgeführten Tests an. Systemzustand Liefert eine aktuelle Übersicht über die Systemleistung. Ereignisprotokoll Zeigt ein Protokoll der Ergebnisse aller Tests, die auf dem System durchgeführt wurden, und die dazugehörigen Zeitstempel an.

  • Seite 259: Kapitel 11: Diagnose-Led-Anzeigen Der Systemplatine

    Diagnose-LED-Anzeigen der Systemplatine Die LED-Anzeigen der Systemplatine geben Aufschluss über den Status des eingeschalteten Systems und helfen bei der Identifizierung von POST-Problemen und Hardwareproblemen. Informationen zu den verschiedenen LED-Anzeigesequenzen samt Beschreibungen finden Sie im interaktiven LED Pattern Decoder Tool (https://internal.software/blink/). Diagnose-LED-Anzeigen der Systemplatine...

  • Seite 260: Kapitel 12: Enhanced Preboot System Assessment (Erweiterte Systemtests Vor Hochfahren Des Computers)

    (Erweiterte Systemtests vor Hochfahren des Computers) Führen Sie bei einer Störung im System die Systemdiagnose durch, bevor Sie Dell zwecks technischer Unterstützung kontaktieren. Der Zweck der Systemdiagnose ist es, die Hardware des Systems ohne zusätzliche Ausrüstung und ohne das Risiko von Datenverlust zu testen.

  • Seite 261: Ausführen Der Integrierten Systemdiagnose Über Den Dell Lifecycle Controller

    Ausführen der integrierten Systemdiagnose über den Dell Lifecycle Controller So führen Sie die integrierte Systemdiagnose über den Dell Lifecycle Controller aus: 1. Drücken Sie beim Hochfahren des Systems die Taste F10. Enhanced Preboot System Assessment (Erweiterte Systemtests vor Hochfahren des Computers)
  • Seite 262 2. Wählen Sie Hardwarediagnose → Hardwarediagnose ausführen. Enhanced Preboot System Assessment (Erweiterte Systemtests vor Hochfahren des Computers)

  • Seite 263: Kapitel 13: Wie Sie Hilfe Bekommen

    Sie Dell Kontaktinformationen auch auf Ihrer Auftragsbestätigung, dem Lieferschein, der Rechnung oder im Dell Produktkatalog finden. Die Verfügbarkeit der Services ist abhängig von Land und Produkt und einige Dienste sind in Ihrem Gebiet möglicherweise nicht verfügbar. So erreichen Sie den Vertrieb, den technischen Support und den Customer Service von Dell: Schritte 1.

  • Seite 264: Quick Resource Locator Für Das Poweredge R7625-System

    Dell. Diese Informationen werden vom technischen Support von Dell zur Behebung des Problems verwendet. ● Proaktiver Kontakt – Ein Mitarbeiter des technischen Supports von Dell kontaktiert Sie bezüglich des Supportfalls und ist Ihnen bei der Behebung des Problems behilflich.

  • Seite 265: Kapitel 14: Dokumentationsangebot

    In diesem Abschnitt finden Sie Informationen zum Dokumentationsangebot für Ihr System. So zeigen Sie das Dokument an, dass in der Tabelle der Dokumentationsressourcen aufgeführt ist: ● Gehen Sie auf der Dell Support-Website folgendermaßen vor: 1. Klicken Sie auf den Dokumentations-Link in der Spalte Standort der Tabelle.
  • Seite 266 Methoden zum Herunterladen von Firmware und Treibern in diesem Dokument. Systemverwaltung Weitere Informationen zur Systems Management www.dell.com/poweredgemanuals Software von Dell finden Sie im Benutzerhandbuch „Dell OpenManage Systems Management Overview Guide“ (Übersichtshandbuch für Dell OpenManage Systems Management). Weitere Informationen zu Einrichtung, www.dell.com/openmanagemanuals...

  • Seite 267: Kapitel 15: Dokumentationsangebot

    In diesem Abschnitt finden Sie Informationen zum Dokumentationsangebot für Ihr System. So zeigen Sie das Dokument an, dass in der Tabelle der Dokumentationsressourcen aufgeführt ist: ● Gehen Sie auf der Dell Support-Website folgendermaßen vor: 1. Klicken Sie auf den Dokumentations-Link in der Spalte Standort der Tabelle.
  • Seite 268 Methoden zum Herunterladen von Firmware und Treibern in diesem Dokument. Systemverwaltung Weitere Informationen zur Systems Management www.dell.com/poweredgemanuals Software von Dell finden Sie im Benutzerhandbuch „Dell OpenManage Systems Management Overview Guide“ (Übersichtshandbuch für Dell OpenManage Systems Management). Weitere Informationen zu Einrichtung, www.dell.com/openmanagemanuals...
