ANMERKUNG:
Befolgen Sie die in der Tabelle gezeigte Reihenfolge, um die Kabel zu entfernen, und die umgekehrte Reihenfolge, um
die Kabel zu installieren.
Tabelle 82. 12 x 3,5-Zoll-SAS3/SATA-RAID (mit APERC11_R2) – 1 CPU
Reihenfolge
Von
1
SIG_PWR_1 (Netzanschluss der Systemplatine)
2
CTRL_SRC_SA1 (Adapter PERC Controller-Anschluss)
3
CTRL_SRC_SB1 (Adapter PERC Controller-Anschluss)

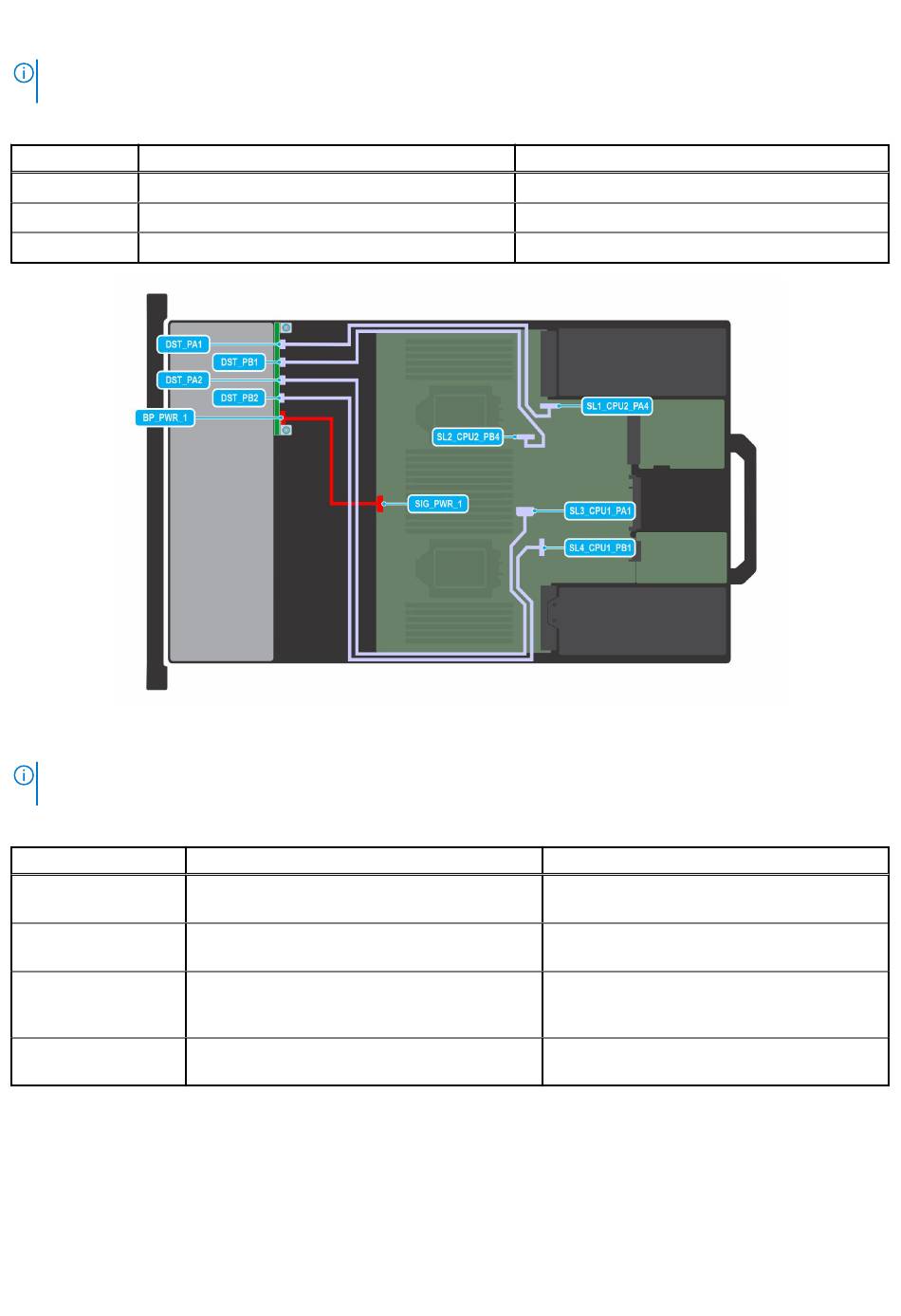

Abbildung 85. C3-1: 8 x U.2 G4
ANMERKUNG:
Befolgen Sie die in der Tabelle gezeigte Reihenfolge, um die Kabel zu entfernen, und die umgekehrte Reihenfolge, um
die Kabel zu installieren.
Tabelle 83. 8 x U.2 G4
Reihenfolge
1
2
3
4
124
Installieren und Entfernen von Systemkomponenten
Von
SL1_CPU2_PA4 (Signalanschluss auf der
Systemplatine)
SL2_CPU2_PB4 (Signalanschluss auf der
Systemplatine)
SL3_CPU1_PA1 (Signalanschluss auf der
Systemplatine) und SL4_CPU1_PB1 (Signalanschluss
auf der Systemplatine)
SIG_PWR_1 (Netzanschluss der Systemplatine)
Zu
BP_PWR_1 (Netzanschluss auf der Rückwandplatine)
BP_DST_SA1 (Signalanschluss der Rückwandplatine)
BP_DST_SB1 (Signalanschluss der Rückwandplatine)
Zu
DST_PA1 (Signalanschluss auf der
Rückwandplatine)
DST_PB1 (Signalanschluss auf der
Rückwandplatine)
DST_PA2 (Rückwandplatinen-Signalanschluss) und
DST_PB2 (Signalanschluss der Rückwandplatine)
BP_PWR_1 (Netzanschluss auf der
Rückwandplatine)
