2. Setzen Sie das Modul auf den Prozessorsteckplatz und setzen Sie alle Antikipp-Kabel in die verriegelte Position (nach außen).
3. Verlegen Sie die DLC-Leitungen zur Vorderseite des Systems und entlang der DIMM-Verriegelungen.
4. Ziehen Sie mit einem Torx-Schraubendreher (Größe T20) die unverlierbare Schraube vollständig an, bevor Sie zur nächsten Schraube
wechseln (d. h. jeweils eine Schraube anziehen).
ANMERKUNG:
Folgen Sie der Schraubenreihenfolge, die auf dem Kühlkörperetikett definiert ist. Montagereihenfolge: 1, 2, 3, 4,
5, 6
5. Die Leitungen in Richtung der Rückseite des Gehäuses und das Kabel des DLC-Flüssigkeitsverlustsensors werden zwischen den PSU 2
und der Klemme der hinteren E/A-Platine (RIO) platziert.
ANMERKUNG:
Das Kabel des Flüssigkeitsverlustsensors muss zuerst in die Klemme (unterhalb der Kühlleitungen) gelegt werden.
Platzieren Sie dann die Leitungen 2 und 1 in die Klemme, um sicherzustellen, dass das Kabel die PCIe-Riser nicht stört.
6. Verlegen Sie das hintere Ende der DLC-Leitungen durch die RIO-Platine.
ANMERKUNG:
Folgen Sie den Nummernschildern auf den DLC-Leitungen und den Ringhalterungen (1, 2).
7. Verbinden Sie das Kabel des DLC-Flüssigkeitsverlustsensors mit dem RIO-Kartenanschluss.
8. Richten Sie den Gummiring auf den Leitungen an der Ringhalterung aus.
9. Ziehen Sie mit einem Schraubendreher (Phillips Nr. 2) die unverlierbare Schraube an der Halterung des DLC-Ringhalters fest.

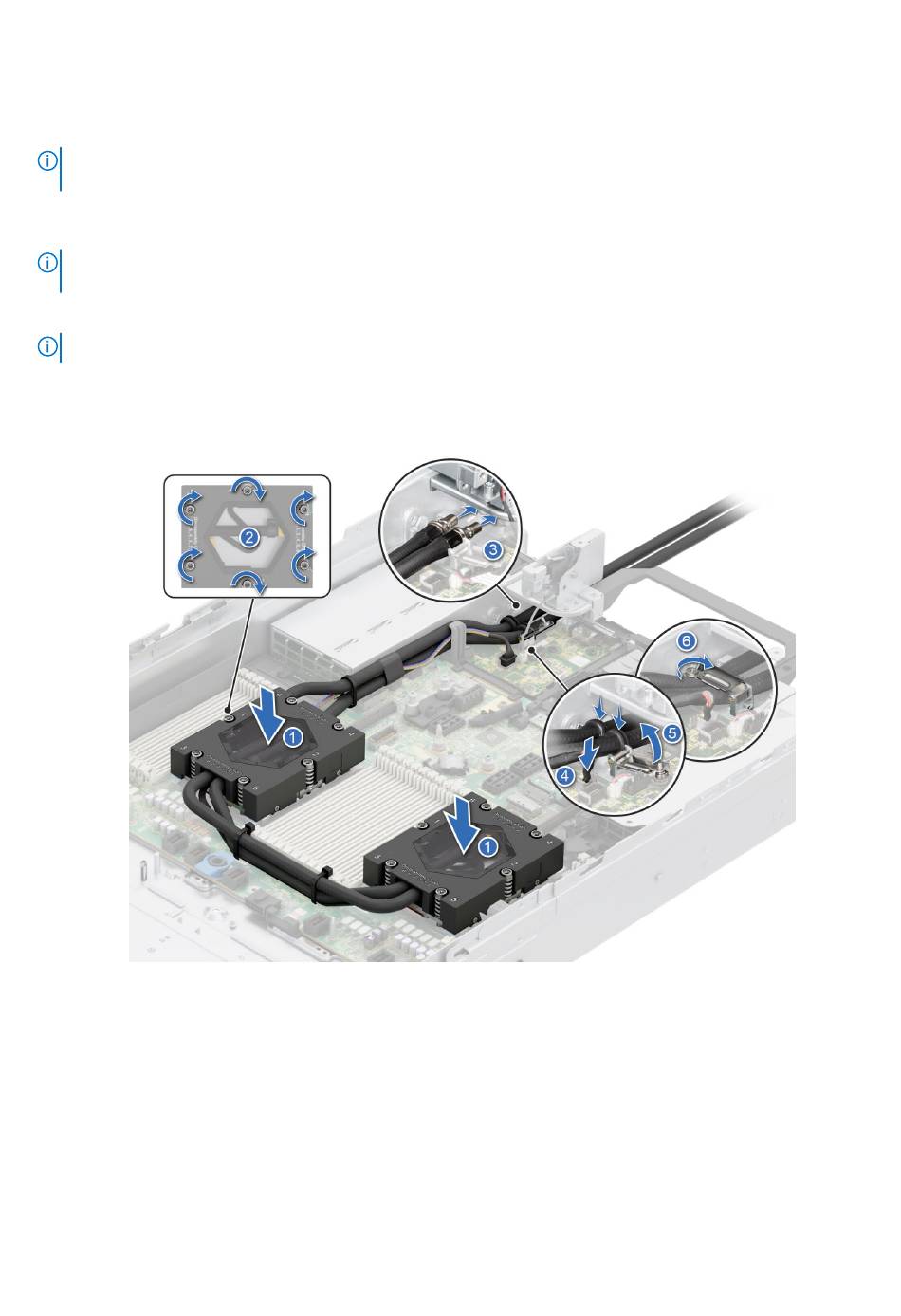

Abbildung 123. Installieren des Kühlkörpers mit Flüssigkeitskühlung
Nächste Schritte
1. Falls entfernt:
Installieren Sie den
2. Befolgen Sie die Anweisungen unter
Luftkanal.
Nach der Arbeit im Inneren des
Systems.
Installieren und Entfernen von Systemkomponenten
161
