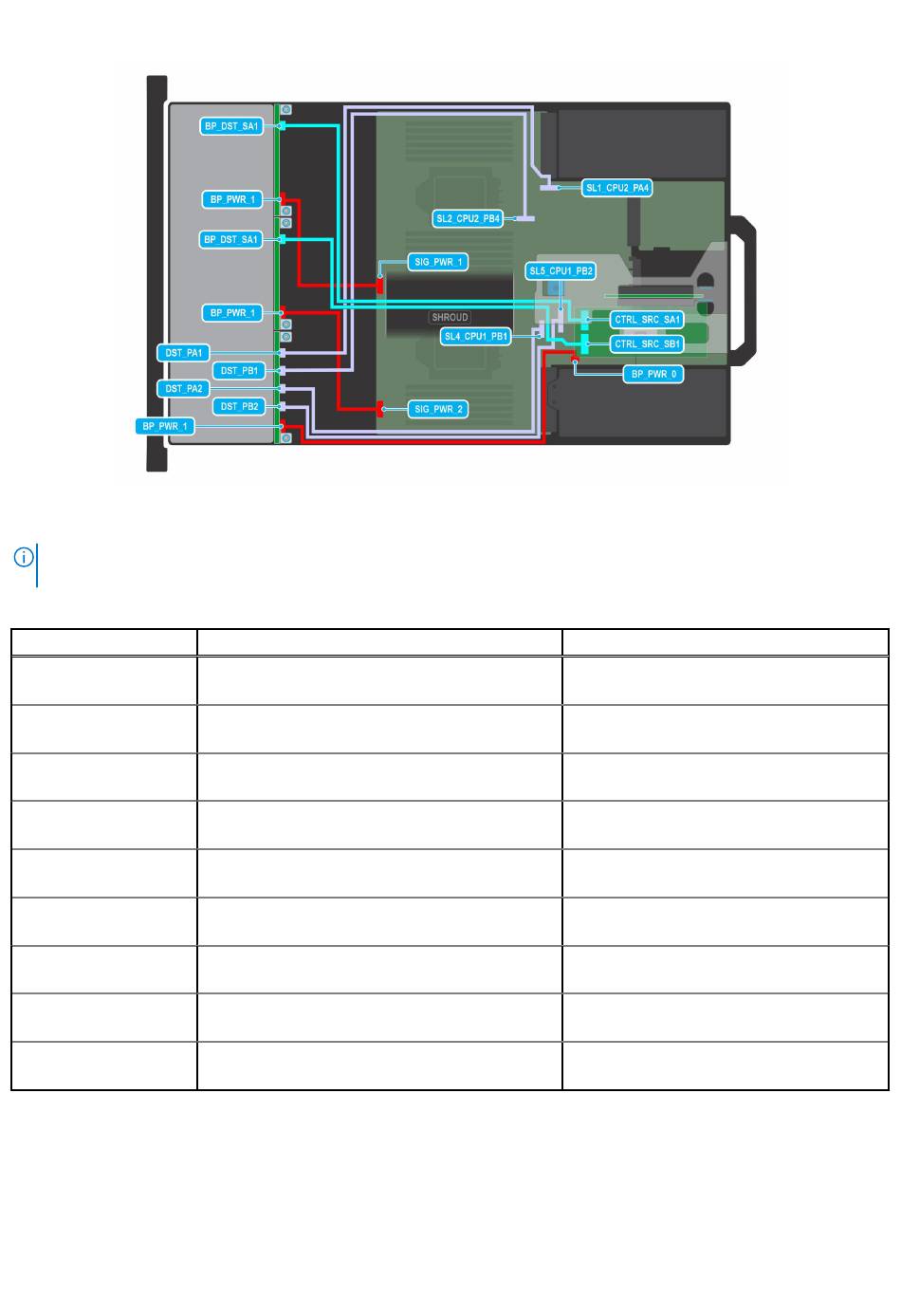

Abbildung 94. C6-2: 16 x 2,5-Zoll-SAS4/SATA-RAID + 8 x U.2 G4 (mit APERC12)
ANMERKUNG:
Befolgen Sie die in der Tabelle gezeigte Reihenfolge, um die Kabel zu entfernen, und die umgekehrte Reihenfolge, um
die Kabel zu installieren.
Tabelle 92. 16 x 2,5-Zoll-SAS4/SATA-RAID + 8 x U.2 G4 (mit APERC12)
Reihenfolge
1
2
3
4
5
6
7
8
9
Von
SL1_CPU2_PA4 (Signalanschluss auf der
Systemplatine)
SL2_CPU2_PB4 (Signalanschluss auf der
Systemplatine)
SIG_PWR_1 (Netzanschluss der Systemplatine)
CTRL_SRC_SA1 (fPERC-Controller-Anschluss)
CTRL_SRC_SB1 (fPERC-Controller-Anschluss)
SIG_PWR_2 (Netzanschluss der Systemplatine)
SL4_CPU1_PB1 (Signalanschluss auf der
Systemplatine)
SL5_CPU1_PB2 (Signalanschluss auf der
Systemplatine)
BP_PWR_0 (Netzanschluss der hinteren
Rückwandplatine)
Zu
DST_PA1 (Signalanschluss auf der
Rückwandplatine)
DST_PB1 (Signalanschluss auf der
Rückwandplatine)
BP_PWR_1 (Netzanschluss auf der
Rückwandplatine)
BP_DST_SA1 (Signalanschluss der
Rückwandplatine)
BP_DST_SA1 (Signalanschluss der
Rückwandplatine)
BP_PWR_1 (Netzanschluss auf der
Rückwandplatine)
DST_PA2 (Signalanschluss auf der
Rückwandplatine)
DST_PB2 (Signalanschluss auf der
Rückwandplatine)
BP_PWR_1 (Netzanschluss auf der
Rückwandplatine)
