Das Systeminnere

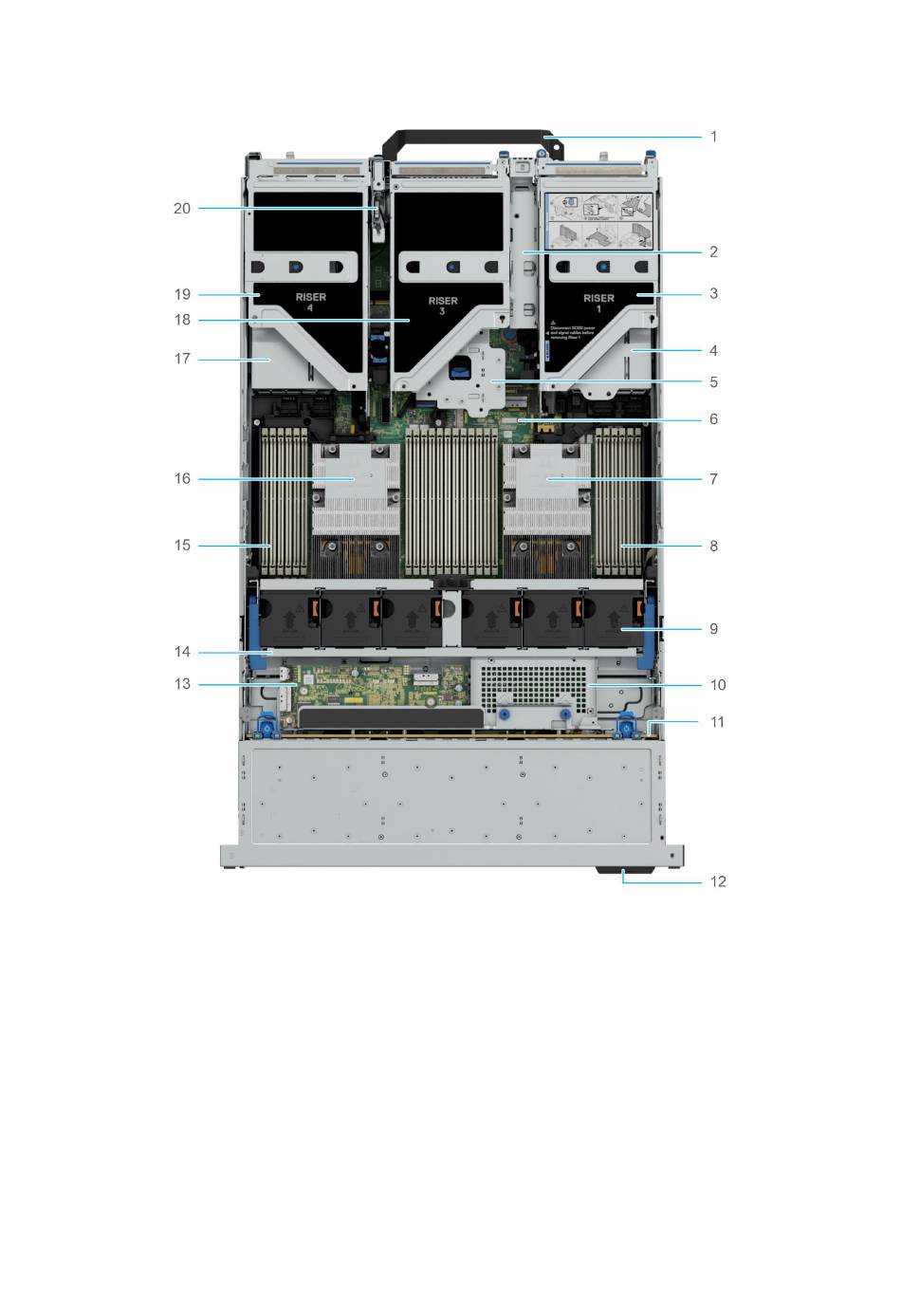

Abbildung 12. Das Systeminnere
1. Hinterer Griff
3. Riser 1
5. Riser 2
7. Kühlkörper für Prozessor 1
9. Kühlungslüfter
11. Laufwerkrückwandplatine
13. Expander
15. Speicher-DIMM-Sockel für Prozessor 2
17. Netzteil (PSU 2)
19. Riser 4
2. BOSS N1-Kartensteckplatz
4. Netzteil (PSU 1)
6. Systemplatine
8. Speicher-DIMM-Sockel für Prozessor 1
10. PERC-Controller
12. Service-Tag-Nummer
14. Lüfterkäfigbaugruppe
16. Kühlkörper für Prozessor 2
18. Riser 3
20. Eingriffschalter
