Seite 1 Dell PowerEdge R730xd Benutzerhandbuch Vorschriftenmodell: E31S Series Vorschriftentyp: E31S001...
Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen
Verletzungen oder sogar den Tod von Personen zur Folge haben können. Copyright © 2018 Dell Inc. oder deren Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder deren Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Dell PowerEdge R730xd-Systemübersicht...............9 ..................9 Unterstützte Konfigurationen für das PowerEdge R730xd-System ..................................11 Frontblende ........................11 24 x 2,5 Zoll-Festplatten-/SSD-Gehäuse ..........................12 12 x 3,5 Zoll-Festplattenlaufwerk ........................14 8 x 3,5 Zoll-Festplatte und 18 x 1,8 Zoll-SSD ..................................15 Rückseite ................................
Seite 4 .........................41 Details zu „System Setup“ (System-Setup) ................................41 System BIOS ......................65 Dienstprogramm für die iDRAC-Einstellungen ..............................66 Geräteeinstellungen ..............................66 Dell Lifecycle Controller ............................ 66 Integrierte Systemverwaltung ................................. 66 Start-Manager ......................66 Anzeigen des Boot Manager (Start-Managers) ..........................67 Hauptmenü des Start-Managers ..................................67...
Seite 5 ..............86 Entfernen einer Festplattenrückwandplatine aus einem Festplattenfach .................87 Installieren der Festplattenrückwandplatine in einem Festplattenfach ....................................88 Lüfter ..........................88 Entfernen eines Kühlungslüfters ..........................89 Einsetzen eines Kühlungslüfters ................................90 Lüfterbaugruppe ..........................90 Entfernen der Lüfterbaugruppe ..........................91 Installieren der Lüfterbaugruppe ................................92 Systemspeicher ..................94 Allgemeine Richtlinien zur Installation von Speichermodulen ..........................
Seite 6 ........................139 Entfernen der Netzwerktochterkarte ......................... 140 Einsetzen der Netzwerkzusatzkarte ..........................141 Interner USB-Speicherstick (optional) ..................142 Austauschen des optionalen internen USB-Speichersticks ................................143 Systembatterie ..........................143 Austauschen der Systembatterie ................................144 Netzteileinheiten ..............................145 Hot-Spare-Funktion ..........................145 Entfernen des Netzteilplatzhalters ..........................146 Einsetzen des Netzteilplatzhalters ........................
Seite 7 Integrierte Dell-Systemdiagnose .......................198 Einsatzbereich der integrierten Systemdiagnose ................198 Ausführen der integrierten Systemdiagnose vom Start-Manager ............198 Ausführen der integrierten Systemdiagnose über den Dell Lifecycle Controller ........................199 Bedienelemente der Systemdiagnose 8 Jumper und Anschlüsse....................200 ......................... 200 Jumper-Einstellungen auf der Systemplatine .......................
Seite 8 ..............................217 Diagnosemeldungen ............................... 217 Alarmmeldungen 10 Wie Sie Hilfe bekommen.....................218 ...............................218 Kontaktaufnahme mit Dell ............................218 Feedback zur Dokumentation ......................218 Zugriff auf Systeminformationen mithilfe von QRL ..............219 Quick Resource Locator für PowerEdge R730- und R730xd-Systeme...
Seite 9: Dell Poweredge R730Xd-Systemübersicht
Dell PowerEdge R730xd-Systemübersicht Die Dell PowerEdge R730- und R730xd-Systeme sind 2U-Rack-Server, die bis zu zwei Intel Xeon E5-2600-v3- oder Xeon E6-2600- v4-Prozessoren und bis zu 24 DIMMs und 28 Festplatten- oder SSD-Laufwerke unterstützen. Unterstützte Konfigurationen für das PowerEdge R730xd-System Das Dell PowerEdge R730xd-System unterstützt die folgenden Konfigurationen:...
Seite 10 Abbildung 1. Unterstützte Konfigurationen für das PowerEdge R730xd-System...
Seite 11: Frontblende
NMI-Taste Informationsbereich Festplattenlaufwerke USB-Verwaltungsport/iDRAC Direct Bildschirmanschluss Quick Sync Tabelle 1. Vorderseite des 24 x 2,5 Zoll-Festplatten-/SSD-PowerEdge R730xd Gehäuses Element Anzeige, Taste oder Anschluss Symbol Beschreibung Systemidentifikationstaste Ermöglicht es Ihnen, ein bestimmtes System innerhalb eines Racks zu lokalisieren. Die Identifikationstasten befinden sich auf der Vorder- und Rückseite.
Seite 12: 12 X 3,5 Zoll-Festplattenlaufwerk
Anschließen von USB-Geräten an das System Direct oder bietet Zugriff auf iDRAC Direct-Funktionen. Weitere Informationen finden Sie im iDRAC-Benutzerhandbuch „Integrated Dell Remote Access Controller User’s Guide“ unter Dell.com/idracmanuals. Bildschirmanschluss Ermöglicht das Anschließen eines Bildschirms an das System. Gibt an, dass es sich um ein Quick Sync-aktiviertes System Quick Sync (optional) handelt.
Seite 13 Tabelle 2. Vorderseite des 12 x 3,5 Zoll-Festplattenlaufwerk PowerEdge R730xd Gehäuse Element Anzeige, Taste oder Anschluss Symbol Beschreibung Systemidentifikationstaste Ermöglicht Ihnen, ein bestimmtes System innerhalb eines Racks zu lokalisieren. Die Identifikationstasten befinden sich auf der Vorder- und Rückseite. Drücken Sie die Systemidentifikationstaste, um die System-ID ein- oder auszuschalten.
Seite 14: X 3,5 Zoll-Festplatte Und 18 X 1,8 Zoll-Ssd
NMI-Taste Informationsbereich Festplattenlaufwerke USB-Verwaltungsport/iDRAC Direct Bildschirmanschluss Quick Sync Tabelle 3. Vorderseite des 8 x 3,5 Zoll-Festplatten- und 18 x 1,8 Zoll-SSD-Gehäuse PowerEdge R730xd-Gehäuse Element Anzeige, Taste oder Anschluss Symbol Beschreibung Systemidentifikationstaste Ermöglicht Ihnen, ein bestimmtes System innerhalb eines Racks zu lokalisieren. Die Identifikationstasten befinden sich auf der Vorder- und Rückseite.
Seite 15: Rückseite
Anschließen von USB-Geräten an das System Direct oder bietet Zugriff auf iDRAC Direct-Funktionen. Weitere Informationen finden Sie im iDRAC-Benutzerhandbuch „Integrated Dell Remote Access Controller User’s Guide“ unter Dell.com/idracmanuals. Bildschirmanschluss Ermöglicht das Anschließen eines Bildschirms an das System. Gibt an, dass es sich um ein Quick Sync-aktiviertes System Quick Sync (optional) handelt.
Seite 16 Ethernet-Anschluss Netzteil 1 Netzteil 2 Steckplatz für vFlash-Medienkarte Festplattenlaufwerk Tabelle 4. Rückseitenmerkmale Element Anzeige, Taste oder Symbol Beschreibung Anschluss Systemidentifikationstaste Die Identifikationstasten auf der Vorder- und Rückseite dienen dazu, ein bestimmtes System innerhalb eines Racks zu lokalisieren. Wenn eine dieser Tasten gedrückt wird, blinkt die Systemstatusanzeige auf der Rückseite, bis erneut eine der Tasten gedrückt wird.
Seite 17: Diagnoseanzeigen
Überprüfen Sie das Systemereignisprotokoll oder die Systemmeldungen hinsichtlich des vorliegenden • Wenn das System eingeschaltet ist. Problems. Weitere Informationen zu Fehlermeldungen finden Sie im Referenzhandbuch für Dell Ereignis- und • Wenn sich das System im Standby-Modus befindet. Fehlermeldungen Dell Event and Error Messages •...
Seite 18: Festplattenlaufwerk: Anzeigecodes
Symbol Beschreibung Zustand Fehlerbehebung • Die Systemabdeckung, das Kühlgehäuse, der EMI- Umgebungstemperatur außerhalb Platzhalter, der Speichermodulplatzhalter oder das des zulässigen Bereichs oder Ausfall rückseitige Abdeckblech wurden entfernt. eines Lüfters). • Die Umgebungstemperatur ist zu hoch. • Der externe Luftstrom ist gestört. Lesen Sie den Abschnitt „Wie Sie Hilfe bekommen“.
Seite 19: Usata-Ssd-Anzeigecodes
Tabelle 6. Festplattenlaufwerk: Anzeigecodes Laufwerkstatusanzeigemuster (nur RAID) Zustand Blinkt zweimal pro Sekunde grün Laufwerk wird identifiziert oder für den Ausbau vorbereitet. Laufwerk bereit zum Ein- oder Ausbau. ANMERKUNG: Die Laufwerksstatusanzeige bleibt aus, bis alle Laufwerke nach dem Einschalten des Systems initialisiert sind.
Seite 20: Nic-Anzeigecodes
Anzeigemuster für den Laufwerksstatus Zustand Stetig grün Laufwerk online Blinkt grün für 3 Sekunden, gelb für 3 Sekunden und Wiederaufbau abgebrochen erlischt dann nach 6 Sekunden NIC-Anzeigecodes Abbildung 8. NIC-Anzeigen Verbindungsanzeige Aktivitätsanzeige Tabelle 8. NIC-Anzeigen Konvention Status Zustand Verbindungsanzeige und Aktivitätsanzeige leuchten Der NIC ist nicht mit dem Netzwerk verbunden.
Seite 21 Netzteile verwenden, die an der Rückseite über ein EPP-Etikett (Extended Power Performance) verfügen. ANMERKUNG: Der gemischte Einsatz von Netzteilen aus verschiedenen früheren Generationen von Dell PowerEdge-Servern kann dazu führen, dass eine Nichtübereinstimmung für ein Netzteil festgestellt wird, oder dass sich das System nicht einschalten lässt.
Seite 22 Konvention Anzeigemuster für Zustand Stromversorgung VORSICHT: Wechselstrom-Netzteile unterstützen sowohl 220 V- als auch 110 V-Eingangswerte, mit Ausnahme von Titan-Netzteilen, die nur 220 V unterstützen. Wenn zwei identische Netzteile verschiedene Eingangswerte empfangen, können sie verschiedene Wattleistungen ausgeben und eine Nichtübereinstimmung auslösen. VORSICHT: Wenn zwei Netzteile eingesetzt werden, müssen es Netzteile gleichen Typs sein, die die gleiche maximale Ausgangsleistung besitzen.
Seite 23: Idrac Direct-Led-Anzeigecodes
Konvention Anzeigemuster für Zustand Stromversorgung VORSICHT: Ersetzen Sie bei nicht identischen Netzteilen nur das Netzteil mit der blinkenden Anzeige. Wenn Sie das andere Netzteil austauschen, um ein identisches Paar zu erhalten, kann dies zu einem Fehlerzustand und einer unerwarteten Systemabschaltung führen. Um von einer High-Output- zu einer Low-Output-Konfiguration oder umgekehrt zu gelangen, müssen Sie das System ausschalten.
Seite 24: Quick Sync-Anzeigecodes
Konvention iDRAC Direct-LED- Zustand Anzeigemuster Grün und erlischt Weist darauf hin, dass die Dateiübertragung abgeschlossen ist. Leuchtet nicht Weist darauf hin, dass der USB entfernt werden kann oder dass eine Aufgabe abgeschlossen ist. In der folgenden Tabelle wird die iDRAC Direct-Aktivität bei der Konfiguration von iDRAC Direct mit dem Laptop und Kabel (Laptopanschluss) beschrieben.
Seite 25: Ausfindigmachen Der Service-Tag-Nummer Ihres Systems
Ihr System wird durch einen eindeutigen Express-Servicecode und eine eindeutige Service-Tag-Nummer identifiziert. Sie können den Express-Servicecode und die Service-Tag-Nummer an der Vorderseite des Systems finden, indem Sie das Informationsschild herausziehen. Diese Informationen befinden sich möglicherweise auch auf einem Aufkleber auf dem Systemgehäuse. Mithilfe dieser Informationen kann Dell Support-Anrufe an den richtigen Mitarbeiter weiterleiten.
Seite 26: Dokumentationsangebot
Weitere Informationen zu iDRAC-Funktionen, Dell.com/idracmanuals Konfigurieren von und Protokollierung in iDRAC und Verwaltung des Systems in Remote-Zugriff finden Sie unter „Integrated Dell Remote Access Controller User's Guide“ (Benutzerhandbuch zum integrierten Dell Remote Access Controller). Informationen über das Installieren des Dell.com/operatingsystemmanuals Betriebssystems finden Sie in der Dokumentation zum Betriebssystem.
Seite 27 Weitere Informationen über das Installieren und Dell.com/asmdocs Verwenden von Active System Manager (ASM) siehe „Active System Manager User’s Guide“ (Active System Manager-Benutzerhandbuch). Für das Verständnis der Funktionen von Dell Dell.com/idracmanuals Lifecycle Controller (LCC) siehe „Dell Lifecycle Controller User’s Guide“ (Dell Life Cycle Controller-Benutzerhandbuch).
Seite 28 Weitere Informationen zur Prüfung der Ereignis- Dell.com/openmanagemanuals > OpenManage- und Fehlermeldungen und Fehlermeldungen, die von der System- Software Firmware und den Agenten, die die Systemkomponenten überwachen, generiert werden, finden Sie im „Dell Event and Error Messages Reference Guide“ (Referenzhandbuch zu Ereignis- und Fehlermeldungen).
Seite 29: Technische Daten
Die technischen Daten und Umgebungsbedingungen für Ihr System sind in diesem Abschnitt enthalten. Gehäuseabmessungen Dieser Abschnitt beschreibt die Abmessungen des Systems. Abbildung 13. Gehäuseabmessungen des PowerEdge R730xd-Systems Tabelle 15. Abmessungen des Dell PowerEdge R730xd-Systems Za (mit Blende) Za (ohne Blende)
Seite 30: Prozessor - Technische Daten
33,2 kg (73.19 lb) (Systeme mit 3,5 Zoll- plus 1,8 Zoll- Festplatten) Prozessor – Technische Daten Das PowerEdge R730xd-System unterstützt bis zu zwei Prozessoren der Produktfamilie Intel Xeon E5-2600 v3 oder Intel Xeon E5-2600-v4. PSU – Technische Daten Das PowerEdge R730xd-System unterstützt bis zu zwei redundante Gleich- oder Wechselstrom-Netzteile (PSUs).
Seite 31: Arbeitsspeicher - Technische Daten
System installiert sind. Arbeitsspeicher – Technische Daten Das PowerEdge R730xd-System unterstützt DDR4-registrierte DIMMs (RDIMMs) und lastreduzierte DIMMs (LRDIMMs). Es werden folgende Speicherbusfrequenzen unterstützt: 1.333 MT/s, 1.600 MT/s, 1.866 MT/s, 2.133 MT/s oder 2.400 MT/s. Tabelle 19. Arbeitsspeicher – Technische Daten Speichermodulsockel Speicherkapazität...
Seite 32: Technische Daten Der Ports Und Anschlüsse
• Vier 10-Gbit/s Serieller Anschluss Der serielle Anschluss schließt ein serielles Gerät am System an. Das PowerEdge R730xd-System unterstützt einen seriellen Anschluss auf der Rückseite; hierbei handelt es sich um einen 9-poligen Anschluss, Data Terminal Equipment (DTE), 16550-konform. VGA-Anschlüsse Der Video Grafik Array (VGA)-Anschluss ermöglicht es Ihnen, das System an einen VGA-Bildschirm anzuschließen. Das PowerEdge R730xd-System unterstützt zwei 15-polige VGA-Ausgänge auf der Vorder- und Rückseite.
Seite 33: Umgebungsbedingungen
60, 75 8, 16, 32 1440x900 8, 16, 32 Umgebungsbedingungen ANMERKUNG: Weitere Informationen zu Umgebungsbedingungen bei verschiedenen Systemkonfigurationen finden Sie unter Dell.com/environmental_datasheets. Tabelle 23. Technische Daten Temperatur Technische Daten Bei Lagerung -40 °C bis 65 °C (–40 °F bis 149 °F) Dauerbetrieb (für Höhen unter 950 m oder 3.117 Fuß)
Seite 34: Technische Daten Zu Partikel- Und Gasförmiger Verschmutzung
Tabelle 27. Technische Daten zur maximalen Höhe Maximale Höhe über NN Technische Daten 3048 m (10.000 ft). Betrieb Bei Lagerung 12.000 m ( 39.370 ft). Tabelle 28. Technische Angaben zur Herabstufung der Betriebstemperatur Herabstufung der Betriebstemperatur Technische Daten Bis zu 35 °C (95 °F) Maximale Temperatur verringert sich um 1 °C/300 m (1 °F/547 Fuß) oberhalb von 950 m (3.117 Fuß).
Seite 35: Standardbetriebstemperatur
Tabelle 30. Technische Daten zu gasförmiger Verschmutzung Gasförmige Verschmutzung Technische Daten Kupfer-Kupon-Korrosionsrate <300 Å/Monat pro Klasse G1 gemäß ANSI/ISA71.04-1985. Silber-Kupon-Korrosionsrate <200 Å/Monat gemäß AHSRAE TC9.9. ANMERKUNG: Maximale korrosive Luftverschmutzungsklasse, gemessen bei ≤50 % relativer Luftfeuchtigkeit. Standardbetriebstemperatur Tabelle 31. Technische Daten zur Standardbetriebstemperatur Standardbetriebstemperatur Technische Daten Dauerbetrieb (für Höhen unter 950 m oder 3.117 Fuß)
Seite 36 • Es sind redundante Netzteile erforderlich. • Nicht von Dell zugelassene periphere Karten und/oder periphere Karten über 25 W werden nicht unterstützt. • Das Gehäuse für die 3,5 Zoll-Festplatten unterstützt maximal 120 W-Prozessoren. • Das Gehäuse für die 2,5 Zoll-Festplatten unterstützt maximal 145 W-Prozessoren.
Seite 37: Anfängliche Systemeinrichtung Und Erstkonfiguration
Schalten Sie die angeschlossenen Peripheriegeräte ein. iDRAC-Konfiguration Der Integrated Dell Remote Access Controller (iDRAC) wurde entwickelt, um die Arbeit von Systemadministratoren produktiver zu gestalten und die allgemeine Verfügbarkeit von Dell Systemen zu verbessern. iDRAC weist Administratoren auf Systemprobleme hin, unterstützt sie bei der Ausführung von Remote-System-Verwaltungsaufgaben und reduziert die Notwendigkeit, physisch auf das System zuzugreifen.
Seite 38: Optionen Für Die Installation Des Betriebssystems
ANMERKUNG: Sie müssen über Anmeldeinformationen für iDRAC verfügen, um sich bei iDRAC anzumelden. Weitere Informationen zur Protokollierung in iDRAC und zu iDRAC-Lizenzen siehe Integrated Dell Remote Access Controller User's Guide (Dell Benutzerhandbuch zum integrierten Dell Remote Access Controller) unter Dell.com/idracmanuals.
Seite 39: Systemverwaltung
Dell Lifecycle Controller ermöglicht Administratoren die Bereitstellung, Aktualisierung, Controller mit Dell Überwachung und Verwaltung von Dell Servern von jedem Standort aus und ohne den Einsatz von Agenten Lifecycle Controller in einer Eins-zu-eins- oder Eins-zu-vielen-Methode. Diese bandexterne Verwaltung ermöglicht das Senden...
Seite 40: Vor-Betriebssystem-Verwaltungsanwendungen
Firmware verwalten. Optionen zum Verwalten der Vor-Betriebssystemanwendungen Im System sind die folgenden Optionen zum Verwalten der Vor-Betriebssystemanwendungen enthalten: • System-Setup-Programm • Start-Manager • Dell Lifecycle Controller • Vorstartausführungssumgebung (Preboot eXecution Environment, PXE) Verwandte Links System-Setup-Programm Start-Manager Dell Lifecycle Controller PXE-Start System-Setup-Programm Im Bildschirm System-Setup können Sie die BIOS-Einstellungen, iDRAC-Einstellungen und die Geräteeinstellungen Ihres Systems...
Seite 41: Details Zu „System Setup" (System-Setup)
Konfigurieren der iDRAC-Parameter mithilfe von UEFI (Unified Extensible Firmware Interface). Sie können mit diesem Dienstprogramm verschiedene iDRAC-Parameter aktivieren oder deaktivieren. Weitere Informationen zu diesem Dienstprogramm finden Sie im iDRAC-Benutzerhandbuch Integrated Dell Remote Access Controller User’s Guide unter Dell.com/idracmanuals. Device Settings Ermöglicht Ihnen die Konfiguration von Geräteeinstellungen.
Seite 42: Details Zu "System Bios Settings" (System-Bios-Einstellungen)
Verwandte Links System BIOS Details zu „System BIOS Settings“ (System-BIOS-Einstellungen) Details zu „System BIOS Settings“ (System-BIOS-Einstellungen) Die Details zum Bildschirm System BIOS Settings (System-BIOS-Einstellungen) werden nachfolgend erläutert: Option Beschreibung Systeminformation Gibt Informationen zum System an, wie den Namen des Systemmodells, die BIOS-Version und die Service- Tag-Nummer.
Seite 43 Anzeigen von „Boot Settings“ (Starteinstellungen) Führen Sie folgende Schritte durch, um den Bildschirm Boot Settings (Starteinstellungen) anzuzeigen: Schalten Sie das System ein oder starten Sie es neu. Drücken Sie umgehend auf die Taste <F2>, wenn die folgende Meldung angezeigt wird: F2 = System Setup ANMERKUNG: Wenn der Ladevorgang des Betriebssystems beginnt, bevor Sie F2 gedrückt haben, lassen Sie das System den Startvorgang vollständig ausführen.
Seite 44: Netzwerkeinstellungen
ANMERKUNG: Damit ein Betriebssystem im UEFI-Startmodus installiert werden kann, muss es UEFI-kompatibel sein. DOS- und 32-Bit-Betriebssysteme bieten keine UEFI-Unterstützung und können nur im BIOS-Startmodus installiert werden. ANMERKUNG: Aktuelle Informationen zu den unterstützten Betriebssystemen finden Sie unter Dell.com/ossupport. Verwandte Links Boot Settings (Starteinstellungen) Details zu „Boot Settings“...
Seite 45 Verwandte Links UEFI-iSCSI-Einstellungen Details zum Bildschirm „Network Settings“ (Netzwerkeinstellungen) Details zu „UEFI-ISCSI-Einstellungen“ System BIOS Anzeigen der Netzwerkeinstellungen Anzeigen von UEFI-iSCSI-Einstellungen Anzeigen der Netzwerkeinstellungen Führen Sie die folgenden Schritte aus, um den Bildschirm Network Settings (Netzwerkeinstellungen) anzuzeigen: Schalten Sie das System ein oder starten Sie es neu. Drücken Sie umgehend auf die Taste <F2>, wenn die folgende Meldung angezeigt wird: F2 = System Setup ANMERKUNG: Wenn der Ladevorgang des Betriebssystems beginnt, bevor Sie F2 gedrückt haben, lassen Sie das...
Seite 46: Systemsicherheit
Anzeigen von UEFI-iSCSI-Einstellungen Führen Sie die folgenden Schritte aus, um den Bildschirm UEFI iSCSI Settings (UEFI-iSCSI-Einstellungen) anzuzeigen: Schalten Sie das System ein oder starten Sie es neu. Drücken Sie umgehend auf die Taste <F2>, wenn die folgende Meldung angezeigt wird: F2 = System Setup ANMERKUNG: Wenn der Ladevorgang des Betriebssystems beginnt, bevor Sie F2 gedrückt haben, lassen Sie das System den Startvorgang vollständig ausführen.
Seite 47 Option Beschreibung Intel AES-NI Verbessert die Geschwindigkeit von Anwendungen durch Verschlüsselung und Entschlüsselung unter Einsatz der AES-NI-Standardanweisungen. Diese Option ist per Standardeinstellung auf Enabled (Aktiviert) gesetzt. System Password Richtet das Systemkennwort ein. Diese Option ist standardmäßig auf Enabled (Aktiviert) gesetzt und ist schreibgeschützt, wenn der Jumper im System nicht installiert ist.
Seite 48 Option Beschreibung Variablen in der Umgebung geschützt und neue UEFI-Starteinträge werden an das Ende der aktuellen Startreihenfolge gezwungen. Secure Boot Ermöglicht den sicheren Start, indem das BIOS jedes Vorstart-Image mit den Zertifikaten in der (Sicherer Start) Sicherungsstartrichtlinie bzw. Regel für sicheren Start authentifiziert. „Secure Start“ (Sicherer Start) ist in der Standardeinstellung deaktiviert.
Seite 49 Erstellen eines System- und Setup-Kennworts Voraussetzung Stellen Sie sicher, dass die Kennwort-Jumper-Einstellung aktiviert ist. Mithilfe des Kennwort-Jumpers werden die System- und Setup-Kennwortfunktionen aktiviert oder deaktiviert. Weitere Informationen zu den Einstellungen des Kennwort-Jumpers finden Sie im Abschnitt „Jumpereinstellungen auf der Systemplatine“. ANMERKUNG: Wenn die Kennwort-Jumper-Einstellung deaktiviert ist, werden das vorhandene „System Password“...
Seite 50: Betrieb Mit Aktiviertem Setup-Kennwort
Löschen oder Ändern eines System- und Setup-Kennworts Voraussetzung ANMERKUNG: Sie können ein vorhandenes System- oder Setup-Kennwort nicht löschen oder ändern, wenn Password Status (Kennwortstatus) auf Locked (Gesperrt) gesetzt ist. Schritte Zum Aufrufen des System-Setups drücken Sie unmittelbar nach einem Einschaltvorgang oder Neustart die Taste F2. Klicken Sie im Bildschirm System Setup Main Menu (System-Setup-Hauptmenü) auf System BIOS (System-BIOS) →...
Seite 51 Anzeigen von Systeminformationen Führen Sie die folgenden Schritte aus, um den Bildschirm System Information (Systeminformationen) anzuzeigen: Schalten Sie das System ein oder starten Sie es neu. Drücken Sie umgehend auf die Taste <F2>, wenn die folgende Meldung angezeigt wird: F2 = System Setup ANMERKUNG: Wenn der Ladevorgang des Betriebssystems beginnt, bevor Sie F2 gedrückt haben, lassen Sie das System den Startvorgang vollständig ausführen.
Seite 52: Anzeigen Der "Memory Settings" (Speichereinstellungen)
(Optimierungsmodus), Advanced ECC Mode (Erweiterter ECC-Modus), Mirror Mode (Spiegelung), Spare Mode (Redundanz), Spare with Advanced ECC Mode (Redundanz mit erweitertem ECC-Modus), Dell Fault Resilient Mode (Dell Fehlerresistenzmodus) und Dell NUMA Fault Resilient Mode (Dell NUMA Fehlerresistenzmodus. Diese Option ist standardmäßig auf Optimizer Mode (Optimierungsmodus) eingestellt.
Seite 53 Option Beschreibung Snoop-Modus Gibt die Snoop-Modus-Optionen an. Die verfügbaren Snoop-Modus-Optionen lauten Home Snoop, Early Snoop und Cluster on Die. Diese Option ist standardmäßig auf Early Snoop festgelegt. Dieses Feld ist nur dann verfügbar, wenn Node Interleaving (Knoten-Interleaving) auf Disabled (Deaktiviert) festgelegt ist. Verwandte Links Speichereinstellungen Anzeigen der „Memory Settings“...
Seite 54 ANMERKUNG: Diese Option ist nur bei bestimmten Stock Keeping Units (SKUs) der Prozessoren verfügbar. X2Apic-Modus Aktiviert oder deaktiviert den X2Apic-Modus. Dell Controlled Steuert das Turbo-Projekt. Aktivieren Sie diese Option nur, wenn System Profile (Systemprofil) auf Turbo Performance gesetzt ist. (kontrollierter...
Seite 55 Option Beschreibung Option Beschreibung Level 2 Cache Gibt die Gesamtgröße des L2-Caches an. (Level 2-Cache) Level 3 Cache Gibt die Gesamtgröße des L3-Caches an. (Level 3-Cache) Anzahl der Kerne Gibt die Anzahl der aktivierten Kerne je Prozessor an. Verwandte Links Prozessoreinstellungen Anzeigen von „Processor Settings“...
Seite 56 Option Beschreibung Option Beschreibung Modell Gibt das Laufwerksmodell des ausgewählten Geräts an. Laufwerkstyp Gibt den Typ des Laufwerks an, das am SATA-Port angeschlossen ist. Kapazität Gibt die Gesamtkapazität der Festplatte an. Für Wechselmedien wie z. B. optische Laufwerke ist dieses Feld nicht definiert. Port B (Anschluss Gibt den Laufwerktyp des ausgewählten Geräts an.
Seite 57 Option Beschreibung Option Beschreibung Laufwerkstyp Gibt den Typ des Laufwerks an, das am SATA-Port angeschlossen ist. Kapazität Gibt die Gesamtkapazität der Festplatte an. Für Wechselmedien wie z. B. optische Laufwerke ist dieses Feld nicht definiert. Port F (Anschluss Gibt den Laufwerktyp des ausgewählten Geräts an. Legen Sie für Embedded SATA settings (Integrierte SATA-Einstellungen) im ATA--Modus dieses Feld auf Auto (Automatisch) fest, um die BIOS-Unterstützung zu aktivieren.
Seite 58 Option Beschreibung Option Beschreibung Kapazität Gibt die Gesamtkapazität der Festplatte an. Für Wechselmedien wie z. B. optische Laufwerke ist dieses Feld nicht definiert. Port J (Anschluss Gibt den Laufwerktyp des ausgewählten Geräts an. Legen Sie für Embedded SATA settings (Integrierte SATA-Einstellungen) im ATA--Modus dieses Feld auf Auto (Automatisch) fest, um die BIOS-Unterstützung zu aktivieren.
Seite 59 Option Beschreibung Benutzerzugänglich Aktiviert oder deaktiviert die USB-Anschlüsse. Durch Deaktivierung der Option Only Back Ports On (Nur e USB- hintere Anschlüsse aktiviert) werden die vorderen USB-Anschlüsse deaktiviert, während durch die Auswahl Schnittstellen von All Ports Off (Alle Anschlüsse deaktiviert) alle USB-Anschlüsse deaktiviert werden. Die USB-Tastatur und -Maus funktionieren während des Startprozesses in bestimmten Betriebssystemen.
Seite 60 Option Beschreibung Steckplatzverzweig Ermöglicht die Steuerung der Verzweigung für den ausgewählten Steckplatz. Es können nur die Steckplätze gesteuert werden, die im System vorhanden sind. Die Konfiguration für einen x16-Steckplatz ist x16 (Standard), x8x8 oder x4x4x4x4. Die Konfiguration für einen x8-Steckplatz ist x8 (Standard) oder x4x4. Steckplätze Beschreibung Verzweigung...
Seite 61: Serielle Kommunikation
Verwandte Links Integrierte Geräte Anzeigen von „Integrated Devices“ (Integrierte Geräte) Serielle Kommunikation Mit dem Bildschirm Serial Communication (Serielle Kommunikation) können Sie die Eigenschaften für den seriellen Kommunikationsport anzeigen. Verwandte Links Details zu „Serial Communication“ (Serielle Kommunikation) System BIOS Anzeigen von „Serial Communication“ (Serielle Kommunikation) Anzeigen von „Serial Communication“...
Seite 62 Custom (Benutzerdefiniert) setzen, stellt das BIOS die restlichen Optionen automatisch ein. Sie können die restlichen Optionen nur dann ändern, wenn der Modus auf Custom (Benutzerdefiniert) gesetzt ist. In der Standardeinstellung ist diese Option auf Performance Per Watt Optimized (DAPC) (Leistung pro Watt optimiert) gesetzt. DAPC steht für Dell Active Power Controller.
Seite 63 Option Beschreibung ANMERKUNG: Alle Parameter auf dem Bildschirm „System Profile Settings“ (Systemprofileinstellungen) sind nur verfügbar, wenn die Option System Profile (Systemprofil) auf Custom (Benutzerdefiniert) gesetzt ist. CPU- Stellt die CPU-Energieverwaltung ein. In der Standardeinstellung ist diese Option auf System DBPM Stromverwaltung (DAPC) gesetzt.
Seite 64 Option Beschreibung ANMERKUNG: Wenn die Option C States (C-States) im Modus Custom (Benutzerdefiniert) auf Enabled (Aktiviert) gesetzt ist, haben Änderungen der Monitor-/Mwait-Einstellung keine Auswirkungen auf die Systemleistung oder -Performance. Verwandte Links Systemprofileinstellungen Anzeigen von „System Profile Settings“ (Systemprofileinstellungen) Verschiedene Einstellungen Sie können über den Bildschirm Miscellaneous Settings (Verschiedene Einstellungen) bestimmte Funktionen durchführen, z.
Seite 65: Dienstprogramm Für Die Idrac-Einstellungen
ANMERKUNG: Für den Zugriff auf bestimmte Funktionen im Dienstprogramm für iDRAC-Einstellungen wird eine Aktualisierung der iDRAC Enterprise-Lizenz benötigt. Für weitere Informationen zur Verwendung von iDRAC siehe Dell Integrated Dell Remote Access Controller User's Guide (Dell Benutzerhandbuch zum integrierten Dell Remote Access Controller) unter Dell.com/idracmanuals.
Seite 66: Geräteeinstellungen
Dell Lifecycle Controller Dell Lifecycle Controller (LC) bietet erweiterte integrierte Systemverwaltungsfunktionen wie Systembereitstellung, Konfiguration, Aktualisierung, Wartung und Diagnose. LC ist Bestandteil der bandexternen iDRAC-Lösung und den in das Dell System integrierten UEFI-Anwendungen (Unified Extensible Firmware Interface, vereinheitlichte erweiterbare Firmware-Schnittstelle). Verwandte Links...
Seite 67: Hauptmenü Des Start-Managers
Startmenü Launch System Ermöglicht den Zugriff auf das System-Setup. Setup (System- Setup starten) Starten des Beendet den Start-Manager und ruft das Dell Lifecycle Controller-Programm auf. Lifecycle Controller System Utilities Zum Starten von Systemdienstprogrammen wie die Systemdiagnose und UEFI-Shell. (Systemdienstprogr amme)
Seite 68: Installieren Und Entfernen Von Systemkomponenten
VORSICHT: Der Betrieb des Systems ohne Systemabdeckung kann zu Schäden an den Komponenten führen. ANMERKUNG: Es wird von Dell empfohlen, dass Sie bei Arbeiten an Komponenten im Inneren des Systems immer eine antistatische Unterlage verwenden und eine Erdungsmanschette tragen.
Seite 69: Empfohlene Werkzeuge
Bringen Sie die Systemabdeckung an. Falls zutreffend, setzen Sie das System in das Rack ein. Weitere Informationen finden Sie im (Dell PowerEdge C6320 – Handbuch zum Einstieg) Rack Installation Placemat (Kurzanleitung zur Rack-Installation) unter Dell.com/poweredgemanuals. Bringen Sie die Frontverkleidung an, falls diese entfernt wurde.
Seite 70 Abbildung 14. Entfernen der optionalen Frontverkleidung (Blende) Sperrklinke Verriegelung der Frontverkleidung Frontblende Abbildung 15. Entfernen der optionalen Quick Sync-Frontverkleidung (Blende) Sperrklinke Verriegelung der Frontverkleidung...
Seite 71: Installieren Der Optionalen Frontverkleidung (Blende)
Quick Sync-Blende Installieren der optionalen Frontverkleidung (Blende) Voraussetzung Befolgen Sie die Sicherheitshinweise, die im entsprechenden Abschnitt aufgeführt sind. Schritte Machen Sie den Schlüssel der Frontverkleidung ausfindig und entfernen Sie ihn. ANMERKUNG: Der Schlüssel ist an der Rückseite der Frontverkleidung befestigt. Haken Sie das rechte Ende der Frontverkleidung am Gehäuse ein.
Seite 72: Systemabdeckung
Abbildung 17. Installieren der Quick Sync-Blende Verriegelung der Frontverkleidung Quick Sync-Blende Systemabdeckung Die Systemabdeckung schützt die Komponenten im Inneren des Systems und trägt dazu bei, den Luftstrom im Inneren des Systems aufrechtzuerhalten. Durch Entfernen der Systemabdeckung wird der Eingriffschalter betätigt, was zur Aufrechterhaltung der Systemsicherheit beiträgt.
Seite 73: Installieren Der Systemabdeckung
Abbildung 18. Entfernen der Systemabdeckung Systemabdeckung Freigabehebel Verriegelung der Sperrklinke Nächster Schritt Bringen Sie die Systemabdeckung an. Verwandte Links Sicherheitshinweise Entfernen der optionalen Frontverkleidung (Blende) Installieren der Systemabdeckung Installieren der Systemabdeckung Voraussetzungen Befolgen Sie die Sicherheitshinweise, die im entsprechenden Abschnitt aufgeführt sind. Vergewissern Sie sich, dass alle internen Kabel angeschlossen und so verlegt sind, dass sie nicht behindern.
Seite 74 Abbildung 19. Installieren der Systemabdeckung Systemabdeckung Freigabehebel Verriegelung der Sperrklinke Nächste Schritte Bringen Sie gegebenenfalls die Frontverkleidung an. Schließen Sie die Peripheriegeräte wieder an und schließen Sie das System wieder an das Stromnetz an. Schalten Sie das System und alle angeschlossenen Peripheriegeräte ein. Verwandte Links Sicherheitshinweise Installieren der optionalen Frontverkleidung (Blende)
Seite 75: Das Systeminnere
Das Systeminnere Abbildung 20. Das Systeminnere Kühlungslüfter in der Kühlungslüfterbaugruppe (6) Prozessor (2) DIMMs (24) Interner USB-Anschluss Festplattenrückwandplatine (Rückseite) vFlash-Mediensteckplatz Festplatte (2) (Rückseite) Netzteil (2) Erweiterungskarten-Riser 3 Netzwerkzusatzkarte Erweiterungskarten-Riser 2 Erweiterungskarten-Riser 1 Festplattenrückwandplatine Kühlgehäuse Das Kühlgehäuse verfügt über aerodynamisch platzierte Öffnungen, die den Luftstrom durch das gesamte System führen. Der Luftstrom durchläuft alle kritischen Teile des Systems, wobei das Vakuumsystem Luft über die gesamte Fläche des Kühlkörpers leitet und eine effizientere Kühlung ermöglicht.
Seite 76: Entfernen Des Kühlgehäuses
Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 77: Einsetzen Des Kühlgehäuses
Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 78: Entfernen Des Festplattenfachs
Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 79: Installieren Des Festplattenfachs
Verwandte Links Sicherheitshinweise Vor der Arbeit an Komponenten im Inneren Ihres Systems Installieren des Festplattenfachs Nach der Arbeit an Komponenten im Inneren Ihres Systems Installieren des Festplattenfachs Voraussetzungen Befolgen Sie die Sicherheitshinweise, die im entsprechenden Abschnitt aufgeführt sind. Befolgen Sie die Schritte im Abschnitt „Vor der Arbeit an Komponenten im Inneren Ihres Systems“. ANMERKUNG: Systeme, die das interne Festplattenfach unterstützen, unterstützen Low-Profile-Kühlkörper, jedoch kein Kühlgehäuse.
Seite 80: Entfernen Eines Festplattenplatzhalters Aus Einem Festplattenträger
Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 81: Installieren Eines Festplattenplatzhalters In Einem Laufwerkträger
Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 82: Entfernen Eines Festplattenträgers Aus Einem Festplattenfach
Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 83: Installieren Eines Festplattenträgers In Einem Festplattenfach
Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 84: Entfernen Einer Festplatte Aus Einem Festplattenträger
Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 85: Installieren Einer Festplatte In Einem Laufwerkträger
Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 86: Entfernen Einer Festplattenrückwandplatine Aus Einem Festplattenfach
Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 87: Installieren Der Festplattenrückwandplatine In Einem Festplattenfach
Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 88: Lüfter
Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 89: Einsetzen Eines Kühlungslüfters
Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 90: Lüfterbaugruppe
Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten...
Seite 91: Installieren Der Lüfterbaugruppe
Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 92: Systemspeicher
Befolgen Sie die Schritte im Abschnitt „Vor der Arbeit an Komponenten im Inneren Ihres Systems“. VORSICHT: Achten Sie darauf, die Kabel korrekt anzubringen und mit der Kabelklammer zu sichern, bevor Sie die Lüfterbaugruppe installieren. Fehlerhaft geführte Kabel könnten beschädigt werden. Schritte Richten Sie die Schlitze auf der Lüfterbaugruppe an den Führungsstiften auf den Seitenwänden des Gehäuses aus.
Seite 93 Die Betriebsfrequenz des Speicherbusses kann 1.866 MT/s, 2.133 MT/s oder 2.400 MT/s betragen, abhängig von den folgenden Faktoren: • DIMM-Typ (RDIMM oder LRDIMM) • Anzahl der DIMMs, mit denen jeder Kanal bestückt ist • Ausgewähltes Systemprofil (z. B. Performance Optimized [für Leistung optimiert], Custom [Benutzerdefiniert] oder Dense Configuration Optimized [für dichte Konfiguration optimiert]) •...
Seite 94: Allgemeine Richtlinien Zur Installation Von Speichermodulen
Die folgende Tabelle enthält die Speicherbelegungen und Betriebsfrequenzen für die unterstützten Konfigurationen: Tabelle 36. Speicherbelegung DIMM-Typ DIMMs bestückt je Taktrate (in MT/s) Maximaler DIMM-Rank je Spannung Kanal Kanal RDIMM 2400, 2133, 1866 Dual-Rank oder Single-Rank 1,2 V 2400, 2133, 1866 Dual-Rank oder Single-Rank 1866 Dual-Rank oder Single-Rank...
Seite 95: Beispiel-Speicherkonfigurationen
• Alle Speichermodule müssen in Größe, Geschwindigkeit und Technologie identisch sein. • DIMMs, die in Speichersockeln mit weißen Auswurfhebeln installiert sind, müssen identisch sein. Die gleiche Regel gilt für Sockel mit schwarzen Auswurfhebeln. Damit ist gewährleistet, dass identische DIMMs in passenden Paarungen installiert werden, z. B. A1 mit A2, A3 mit A4, A5 mit A6 usw.
Seite 96 Systemkapa DIMM- Anzahl der DIMM-Rank, -Organisation und - DIMM-Steckplatzbelegung zität (in GB) Größe (in DIMMs Taktrate 1R, x8, 2133 MT/s 1R, x8, 2400 MT/s A1, A2 1R, x8, 2133 MT/s 1R, x8, 2400 MT/s A1, A2, A3, A4 1R, x8, 2133 MT/s 1R, x8, 2400 MT/s A1, A2 1R, x8, 2133 MT/s...
Seite 97 Systemkapa DIMM- Anzahl der DIMM-Rank, -Organisation und - DIMM-Steckplatzbelegung zität (in GB) Größe (in DIMMs Taktrate 4R, x4, 1866 MT/s A1, A2, A3, A4, A5, A6, A7, A8, A9, A10, A11, 4R, x4, 2133 MT/s 4R, x4, 2400 MT/s A1, A2, A3, A4, A5, A6 4R, x4, 2133 MT/s A1, A2, A3, A4, A5, A6, A7, A8, A9, A10, A11, 1536...
Seite 98 Systemkapa DIMM- Anzahl der DIMM-Rank, -Organisation und -Taktrate DIMM-Steckplatzbelegung zität (in GB) Größe (in DIMMs 2R, x8, 2400 MT/s A1, A2, A3, A4, A5, A6, B1, B2, B3, B4, B5, 2R, x8, 2133 MT/s 1R, x8, 1866 MT/s A1, A2, A3, A4, A5, A6, A7, A8, A9, A10, A11, A12, B1, B2, B3, B4, B5, B6, B7, B8, B9, B10, B11, B12 2R, x8, 2400 MT/s...
Seite 99: Entfernen Der Speichermodule
Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 100: Einsetzen Von Speichermodulen
Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 101 WARNUNG: Die Speichermodule sind auch nach dem Ausschalten des Systems eine Zeit lang zu heiß zum Anfassen. Lassen Sie die Speichermodule ausreichend lange abkühlen, bevor Sie sie berühren. Fassen Sie die Speichermodule an den Kanten an und vermeiden Sie den Kontakt mit den Komponenten oder Metallanschlüssen auf dem Speichermodul. Schritte Machen Sie den entsprechenden Speichermodulsockel ausfindig.
Seite 102: Prozessoren Und Kühlkörper
Verwandte Links Sicherheitshinweise Vor der Arbeit an Komponenten im Inneren Ihres Systems Entfernen des Kühlgehäuses Entfernen der Lüfterbaugruppe Nach der Arbeit an Komponenten im Inneren Ihres Systems Prozessoren und Kühlkörper Verwenden Sie das folgende Verfahren beim: • Entfernen und Installieren eines Kühlkörpers •...
Seite 103: Entfernen Eines Prozessors
Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 104 Entfernen Sie das Kühlgehäuse. Entfernen Sie den Kühlkörper. Bevor Sie ein Systemupgrade durchführen, laden Sie die aktuelle Version des System-BIOS von Dell.com/support herunter. Befolgen Sie die in der komprimierten Download-Datei enthaltenen Anweisungen, um die Aktualisierung auf dem System zu installieren.
Seite 105 Abbildung 40. Prozessorabdeckung Sockelfreigabehebel Zuerst schließen Verriegelungssymbol Prozessor Sockelfreigabehebel Zuerst öffnen Entriegelungssymbol...
Seite 106 Abbildung 41. Entfernen und Einsetzen eines Prozessors Sockelfreigabehebel close first (Zuerst schließen) Stift-1-Ecke des Prozessors Prozessor Steckplatz (4) Prozessorabdeckung Sockelfreigabehebel open first (Zuerst öffnen) Sockel Sockelpassungen (4) Nächste Schritte Ersetzen Sie die Prozessoren. Bauen Sie den Kühlkörper ein. Installieren Sie das Kühlgehäuse wieder. Befolgen Sie die Schritte im Abschnitt „Nach der Arbeit an Komponenten im Inneren Ihres Systems“.
Seite 107: Einsetzen Eines Prozessors
Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 108: Installieren Eines Kühlkörpers
Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 109 Schritte Wenn Sie einen vorhandenen Kühlkörper verwenden, entfernen Sie die Wärmeleitpaste mit einem sauberen, fusselfreien Tuch vom Kühlkörper. Verwenden Sie die im Prozessor-Kit enthaltene Spritze für die Wärmeleitpaste, um die Paste in einer dünnen Spirale oben auf den Prozessor aufzutragen. VORSICHT: Wenn zu viel Wärmeleitpaste aufgetragen wird, kann die überschüssige Wärmeleitpaste in Kontakt mit dem Prozessorsockel kommen und diesen verunreinigen.
Seite 110: Pcie-Kartenhalter
Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 111: Einsetzen Des Pcie-Kartenhalters
Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 112: Öffnen Und Schließen Der Pcie-Kartenhalterverriegelung
Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 113: Kabelhalteklammer
Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten...
Seite 114: Einsetzen Der Kabelhalteklammer
Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten...
Seite 115: Integrierte Speichercontrollerkarte
Schritte Richten Sie die Kabelhalteklammern mit den Führungsstiften am Gehäuse aus. Schieben Sie die Kabelhalteklammer entlang der Gehäusewand, bis die Lasche einrastet und die Steckplätze verriegelt. Legen Sie alle zu führenden Kabel in die Kabelhalteklammer. Abbildung 49. Einsetzen der Kabelhalteklammer Führungsstift (2) Befestigungslöcher Lasche...
Seite 116: Entfernen Der Integrierten Speichercontrollerkarte
Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 117: Installieren Der Integrierten Speichercontrollerkarte
Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 118: Erweiterungskarten Und Erweiterungskarten-Riser
Abbildung 51. Installieren der integrierten Speichercontrollerkarte integriertes Speichercontrollerkabel Integrierte Speichercontrollerkarte Anschluss der integrierten Speichercontrollerkarte an Halterung der integrierten Speichercontrollerkarte der Systemplatine Nächste Schritte Installieren Sie den Erweiterungskarten-Riser 1. Bauen Sie das Kühlgehäuse ein. Befolgen Sie die Schritte im Abschnitt „Nach der Arbeit an Komponenten im Inneren Ihres Systems“. Verwandte Links Sicherheitshinweise Vor der Arbeit an Komponenten im Inneren Ihres Systems...
Seite 119: Richtlinien Zum Einsetzen Von Erweiterungskarten
Richtlinien zum Einsetzen von Erweiterungskarten Je nach Konfiguration des Systems werden die nachfolgenden PCI-Express-Karten (PCIe) der 3. Generation unterstützt: Tabelle 40. Unterstützte Erweiterungskarten PCIe- Riser Prozessoranschluss Höhe Baulänge Verbindungs Steckplatzbr Steckplatz bandbreite eite Prozessor 2 Low-Profile Halbe Baulänge x8 Prozessor 2 Low-Profile Halbe Baulänge x8 Prozessor 2...
Seite 120: Entfernen Einer Erweiterungskarte Aus Dem Erweiterungskarten-Riser 2 Oder 3
Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 121: Installieren Einer Erweiterungskarte Im Erweiterungskarten-Riser 2 Oder 3
Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten...
Seite 122 Schritte Nehmen Sie die Erweiterungskarte aus der Verpackung und bereiten Sie sie für den Einbau vor. Entsprechende Anweisungen finden Sie in der Dokumentation, die mit der Karte geliefert wurde. Heben Sie den Erweiterungskartenriegel an und und entfernen Sie das Abdeckblech. Fassen Sie die Erweiterungskarte an den Rändern und halten Sie sie so, dass der Platinenstecker am Erweiterungskartensteckplatz auf dem Riser ausgerichtet ist.
Seite 123: Entfernen Einer Erweiterungskarte Aus Dem Erweiterungskarten-Riser 1
Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 124: Einsetzen Einer Erweiterungskarte In Den Erweiterungskarten-Riser 1
Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 125: Entfernen Des Platzhalters Für Riser 1
Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 126: Einsetzen Des Platzhalters Für Riser 1
Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 127: Entfernen Von Erweiterungskarten-Riser
Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 128 Schritte Fassen Sie die Schlitze am Erweiterungskarten-Riser an und heben Sie den Riser aus dem Riser-Anschluss auf der Systemplatine. Um die Erweiterungskarten-Riser 2 und 3 zu entfernen, fassen Sie an den Kanten der Erweiterungskarten-Riser an und heben Sie den Riser aus dem Riser-Anschluss auf der Systemplatine. ANMERKUNG: Um eine ausreichende Kühlung des Systems zu gewährleisten, muss der Platzhalter für Riser 1 in den Steckplatz von Riser 1 eingesetzt werden.
Seite 129 Abbildung 59. Identifizieren der Anschlüsse am Erweiterungskarten-Riser 1 Erweiterungssteckplatz 1 Erweiterungssteckplatz 2 Erweiterungssteckplatz 3 Abbildung 60. Entfernen des Erweiterungskarten-Risers 2 Stromanschluss (für GPU-Karten) Erweiterungskarten-Riser 2 Hintere Riser-Führung Anschluss für Erweiterungskarten-Riser 2 Vordere Riser-Führung...
Seite 130 Abbildung 61. Identifizieren der Anschlüsse am Erweiterungskarten-Riser 2 Erweiterungssteckplatz 4 Erweiterungssteckplatz 5 Stromanschluss (für GPU-Karten) Abbildung 62. Entfernen des Erweiterungskarten-Risers 3 Vordere Riser-Führung Stromanschluss (für GPU-Karten) Erweiterungskarten-Riser 3 Hintere Riser-Führung Anschluss für Erweiterungskarten-Riser 3...
Seite 131: Installieren Von Erweiterungskarten-Risern
Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 132 Abbildung 64. Installieren des Erweiterungskarten-Risers 1 Gehäuse des Erweiterungskarten-Risers 1 Erweiterungskarten-Riser 1 hintere Riser-Führung (rechts) hintere Riser-Führung (links) Anschluss für Erweiterungskarten-Riser 1 Vordere Riser-Führung...
Seite 133 Abbildung 65. Installieren des Erweiterungskarten-Risers 2 Stromanschluss (für GPU-Karten) Erweiterungskarten-Riser 2 Hintere Riser-Führung Anschluss für Erweiterungskarten-Riser 2 Vordere Riser-Führung...
Seite 134: Internes Zweifaches Sd-Modul (Optional)
Abbildung 66. Installieren des Erweiterungskarten-Risers 3 Vordere Riser-Führung Stromanschluss (für GPU-Karten) Erweiterungskarten-Riser 3 Hintere Riser-Führung Anschluss für Erweiterungskarten-Riser 3 Nächste Schritte Setzen Sie die Erweiterungskarte(n) in den Erweiterungskarten-Riser 2 oder 3. Befolgen Sie die Schritte im Abschnitt „Nach der Arbeit an Komponenten im Inneren Ihres Systems“. Installieren Sie alle erforderlichen Gerätetreiber für die Karte, wie in der Dokumentation der Karte beschrieben.
Seite 135: Einsetzen Einer Internen Sd-Karte
Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 136: Entfernen Des Optionalen Internen Dual Sd-Moduls
Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 137: Installieren Des Optionalen Internen Dual Sd-Moduls
Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 138: Netzwerkzusatzkarte
Abbildung 68. Installieren des optionalen internen Dual SD-Moduls Internes Dual SD-Modul LED-Statusanzeige (2) SD-Karte (2) SD-Kartensteckplatz 2 SD-Kartensteckplatz 1 IDSDM-Anschluss Nächste Schritte Installieren Sie die SD-Karten. ANMERKUNG: Setzen Sie die SD-Karten wieder in dieselben Steckplätze ein, orientieren Sie sich dabei an den Beschriftungen, die Sie beim Entfernen auf den Karten angebracht haben.
Seite 139: Entfernen Der Netzwerktochterkarte
Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 140: Einsetzen Der Netzwerkzusatzkarte
Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 141: Interner Usb-Speicherstick (Optional)
Abbildung 70. Installieren der NDC Sockel für unverlierbare Schraube (2) Anschluss auf der Systemplatine Unverlierbare Schrauben (2) Griffstelle (2) Netzwerktochterkarte (Network Daughter Card, NDC) Steckplatz an der Rückwand für Ethernetanschlüsse Nächste Schritte Setzen Sie ggf. die Erweiterungskarte(n) wieder in den Erweiterungskarten-Riser 2 ein. Befolgen Sie die Schritte im Abschnitt „Nach der Arbeit an Komponenten im Inneren Ihres Systems“.
Seite 142: Austauschen Des Optionalen Internen Usb-Speichersticks
Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 143: Systembatterie
Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 144: Netzteileinheiten
Abbildung 73. Entfernen der Systembatterie Systembatterie Steckplatz der Systembatterie Um eine neue Systembatterie einzusetzen, halten Sie die Batterie mit dem positiven Pol (+) nach oben und schieben sie unter die Sicherungshalterungen. Drücken Sie den Akku in den Anschluss, bis sie einrastet. Abbildung 74.
Seite 145: Hot-Spare-Funktion
Wenn die Last am aktiven Netzteil unter 20 % fällt, wird das redundante Netzteil in den Ruhezustand geschaltet. Die Hot-Spare-Funktion kann über die iDRAC-Einstellungen konfiguriert werden. Lesen Sie für weitere Informationen zu iDRAC- Einstellungen das Benutzerhandbuch Integrated Dell Remote Access Controller User’s Guide (Integrierter Dell Remote Access Controller) unter Dell.com/idracmanuals.
Seite 146: Einsetzen Des Netzteilplatzhalters
Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten...
Seite 147: Einsetzen Eines Wechselstrom-Netzteils
Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 148: Anweisungen Zur Verkabelung Eines Gleichstrom-Netzteils
Gleichstrom und zu Sicherheitsanlagen selbst herzustellen. Alle elektrischen Verkabelungen müssen den zutreffenden lokalen oder nationalen Regeln und Verfahren entsprechen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 149: Erforderliche Werkzeuge
Gleichstrom und zu Sicherheitsanlagen selbst herzustellen. Alle elektrischen Verkabelungen müssen den zutreffenden lokalen oder nationalen Regeln und Verfahren entsprechen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 150: Montieren Des Eingangs-Gleichstromkabels
Gleichstrom und zu Sicherheitsanlagen selbst herzustellen. Alle elektrischen Verkabelungen müssen den zutreffenden lokalen oder nationalen Regeln und Verfahren entsprechen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 151: Entfernen Eines Gleichstrom-Netzteils
Gleichstrom und zu Sicherheitsanlagen selbst herzustellen. Alle elektrischen Verkabelungen müssen den zutreffenden lokalen oder nationalen Regeln und Verfahren entsprechen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten...
Seite 152: Installieren Eines Gleichstrom-Netzteils
Gleichstrom und zu Sicherheitsanlagen selbst herzustellen. Alle elektrischen Verkabelungen müssen den zutreffenden lokalen oder nationalen Regeln und Verfahren entsprechen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und befolgen Sie die zusammen mit dem Produkt gelieferten Sicherheitshinweise.
Seite 153: Systemplatine
Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 154 Befolgen Sie die Schritte im Abschnitt „Vor der Arbeit an Komponenten im Inneren Ihres Systems“. Entfernen Sie die folgenden Komponenten: Kühlgehäuse Lüfterbaugruppe Festplattenfach (sofern installiert) Netzteil(e) Alle Erweiterungskarten-Riser Integrierte Speichercontrollerkarte Internes duales SD-Modul Internen USB-Speicherstick (falls installiert) PCIe-Kartenhalter Kabelhalteklammer Kühlkörper/Kühlkörper-Platzhalter Prozessor(en)/Prozessor-Platzhalter VORSICHT: Um Schäden an den Prozessorenstiften beim Austausch einer fehlerhaften Systemplatine zu vermeiden, stellen Sie sicher, dass der Prozessorsockel mit der Schutzkappe des Prozessors abgedeckt wird.
Seite 155 Abbildung 85. Entfernen der Systemplatine Freigabestift Systemplatine Systemplatinenhalter Nächste Schritte Bauen Sie die Systemplatine ein. Befolgen Sie die Schritte im Abschnitt „Nach der Arbeit an Komponenten im Inneren Ihres Systems“.
Seite 156: Einsetzen Der Systemplatine
Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 157 Abbildung 86. Einsetzen der Systemplatine Freigabestift Systemplatine Systemplatinenhalter Nächste Schritte Installieren Sie das Trusted Platform Module (TPM). Informationen zum Installieren des TPM finden Sie im Abschnitt „Installieren des Tusted Platform Moduls“. Weitere Informationen zum TPM finden Sie im Abschnitt „Trusted Platform Module“. ANMERKUNG: Das TPM-Plug-in-Modul ist an der Systemplatine angeschlossen und kann nicht entfernt werden.
Seite 158 Befolgen Sie die Schritte im Abschnitt „Nach der Arbeit an Komponenten im Inneren Ihres Systems“. Importieren Sie Ihre neue oder vorhandene iDRAC Enterprise-Lizenz. Weitere Informationen finden Sie im Integrated Dell Remote Access Controller User's Guide (Dell Benutzerhandbuch für integrierte Dell Remote Access Controller) unter Dell.com/ esmmanuals.
Seite 159: Wiederherstellen Der Service-Tag-Nummer Mithilfe Der Easy-Restore-Funktion
Klicken Sie auf OK. Importieren Sie Ihre neue oder vorhandene Lizenz für iDRAC Enterprise. Weitere Informationen finden Sie im Integrated Dell Remote Access Controller User‘s Guide (Benutzerhandbuch für integrierten Dell Remote Access Controller) unter Dell.com/idracmanuals. Wiederherstellen der Service-Tag-Nummer mithilfe der Easy-Restore-Funktion Die Easy-Restore-Funktion ermöglicht Ihnen das Wiederherstellen der Service-Tag-Nummer, der Lizenz, der UEFI-Konfiguration und...
Seite 160: Initialisieren Des Tpm Für Bitlocker-Benutzer
Schritte Machen Sie den Trusted Platform Module (TPM)-Anschluss auf der Systemplatine ausfindig. ANMERKUNG: Um den TPM-Anschluss auf der Systemplatine ausfindig zu machen, siehe „Anschlüsse auf der Systemplatine“. Richten Sie die Kante der Anschlüsse am TPM am Steckplatz auf dem TPM-Anschluss aus. Setzen Sie das TPM mit dem TPM-Anschluss so ein, dass die Kunststoff-Schraube am Steckplatz auf der Systemplatine ausgerichtet ist.
Seite 161: Festplattenlaufwerke
Produktdokumentation von Dell durch, bzw. nach Maßgabe der elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 162: Installieren Eines Platzhalters Für Ein 2,5-Zoll-Festplattenlaufwerk
Abbildung 88. Entfernen eines Platzhalters für ein 2,5-Zoll-Festplattenlaufwerk Festplattenplatzhalter Entriegelungstaste Verwandte Links Sicherheitshinweise Entfernen der optionalen Frontverkleidung (Blende) Installieren der optionalen Frontverkleidung (Blende) Installieren eines Platzhalters für ein 2,5-Zoll-Festplattenlaufwerk Voraussetzungen Befolgen Sie die Sicherheitshinweise, die im entsprechenden Abschnitt aufgeführt sind. Entfernen Sie gegebenenfalls die Frontverkleidung.
Seite 163: Entfernen Eines 2,5 Zoll-Festplattenplatzhalters (Rückseite)
Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 164: Entfernen Eines 3,5-Zoll-Festplattenplatzhalters
Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 165: Installieren Eines 3,5-Zoll-Festplattenplatzhalters
Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 166 VORSICHT: Um Datenverlust zu vermeiden, stellen Sie sicher, dass das Betriebssystem das Installieren von Laufwerken im Hot-Swap-Verfahren unterstützt. Informationen hierzu finden Sie in der mit dem Betriebssystem gelieferten Dokumentation. Schritte Drücken Sie die Entriegelungstaste, um die Freigabelasche des Festplatten- oder SSD-Laufwerkträgers zu öffnen. Schieben Sie den Festplatten- oder SSD-Laufwerkträger aus dem Festplatten-Laufwerksteckplatz heraus.
Seite 167: Installieren Eines Hot-Swap-Fähigen Festplattenlaufwerks
Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 168: Entfernen Einer Festplatte Aus Einem Festplattenträger
Abbildung 96. Installieren einer hot-swap-fähigen Festplatte oder SSD Entriegelungstaste Festplatten- oder SSD-Festplattenträger Griff des Festplatten- oder SSD-Festplattenträgers Abbildung 97. Installieren eines hot-swap-fähigen 1,8 Zoll-uSATA-SSD-Festplattenträgers Entriegelungstaste SSD-Laufwerkträger SSD-Trägergriff Verwandte Links Entfernen eines 3,5-Zoll-Festplattenplatzhalters Entfernen eines Platzhalters für ein 2,5-Zoll-Festplattenlaufwerk Installieren einer Festplatte in einem Laufwerkträger Entfernen einer Festplatte aus einem Festplattenträger Voraussetzungen Halten Sie den Kreuzschlitzschraubenzieher Nr.1 bereit.
Seite 169: Installieren Einer Festplatte In Einem Laufwerkträger
Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 170: Entfernen Eines 1,8 Zoll-Festplattenplatzhalters
Abbildung 99. Installieren einer Festplatte in einem Laufwerkträger Schraube (4) Festplattenlaufwerk Laufwerksträger Entfernen eines 1,8 Zoll-Festplattenplatzhalters Voraussetzungen Befolgen Sie die Sicherheitshinweise, die im entsprechenden Abschnitt aufgeführt sind. Entfernen Sie gegebenenfalls die Frontverkleidung. VORSICHT: Um eine ausreichende Systemkühlung zu gewährleisten, müssen alle leeren Laufwerkschächte mit entsprechenden Platzhaltern bestückt sein.
Seite 171: Installieren Eines Platzhalters Für Ein 1,8 Zoll-Festplattenlaufwerk
Installieren eines Platzhalters für ein 1,8 Zoll-Festplattenlaufwerk Voraussetzungen Befolgen Sie die Sicherheitshinweise, die im entsprechenden Abschnitt aufgeführt sind. Entfernen Sie gegebenenfalls die Frontverkleidung. Schritt Führen Sie den Festplattenplatzhalter in den Laufwerksschacht ein, bis die Entriegelungstaste hörbar einrastet. Nächster Schritt Bringen Sie gegebenenfalls die Frontverkleidung an. Abbildung 101.
Seite 172: Installieren Eines 1,8 Zoll-Laufwerks In Einem Laufwerkträger
Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 173: Entfernen Der Festplatten-Rückwandplatine
Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 174 ANMERKUNG: Um Schäden am Bedienfeld-Flachbandkabel zu vermeiden, lösen Sie die Halterungszunge auf dem Anschluss, bevor Sie das FlexBay-Kabel entfernen. Biegen Sie nicht das Flachbandkabel am Anschluss. Um die Halterungszunge für die Rückwandplatine (x12) zu entfernen, ziehen Sie die Verriegelungsklammer nach oben. Drehen Sie die Verriegelungsklammer bei Rückwandplatinen (x18) und (x2) um 90 Grad im Uhrzeigersinn.
Seite 175 Abbildung 105. Verkabelungsschema – 2,5-Zoll (x24) SAS/SATA-Rückwandplatine (Option 1) Festplattenrückwand-Erweiterungsplatine Signalanschluss 0 für Rückwandplatine Signalanschluss 1 für Rückwandplatine Systemplatine Integrierte Speichercontrollerkarte Festplattenrückwandplatine...
Seite 176 Abbildung 106. Verkabelungsschema – 2,5-Zoll (x24) SAS/SATA-Rückwandplatine (Option 2) Festplattenrückwand-Erweiterungsplatine Festplattenrückwandplatine Signalanschluss 1 für Rückwandplatine Systemplatine Integrierte Speichercontrollerkarte Anschluss für SAS A1 Anschluss für SAS B1...
Seite 177 Abbildung 107. Verkabelungsschema – 2,5-Zoll (x24) SAS/SATA-Rückwandplatine (Option 3) Festplattenrückwand-Erweiterungsplatine Festplattenrückwandplatine Systemplatine Signalanschluss 0 für Rückwandplatine Signalanschluss 1 für Rückwandplatine SSD-/PCIe-SSD-Controllerkarte Integrierte Speichercontrollerkarte...
Seite 178 Abbildung 108. Entfernen und Installieren der 3,5-Zoll (x12)-SAS/SATA-Rückwandplatine Sperrklinke (2) SAS-Kabel A2 SAS-Kabel A1 Kabel für linkes Bedienfeld Signalkabel der Rückwandplatine Stromkabel der Rückwandplatine (2) SAS-Kabel A0/B0 USB-Kabel Bedienfeldkabel 10. Flachbandkabel für rechtes Bedienfeld Festplattenrückwandplatine 12. Festplattenanschluss auf Rückwandplatine (12)
Seite 179 Abbildung 109. Verkabelungsplan – 3,5-Zoll (x12) SAS/SATA-Rückwandplatine (Option 1) Festplattenrückwandplatine Systemplatine Signalanschluss 0 für Rückwandplatine Signalanschluss 1 für Rückwandplatine Integrierte Speichercontrollerkarte...
Seite 180 Abbildung 110. Verkabelungsplan – 3,5-Zoll (x12) SAS/SATA-Rückwandplatine (Option 2) Festplattenrückwandplatine Systemplatine Signalanschluss 0 für Rückwandplatine Signalanschluss 1 für Rückwandplatine Festplatten-Midplane Integrierte Speichercontrollerkarte Signalanschluss 2 für Rückwandplatine...
Seite 181 Abbildung 111. Entfernen der 1,8-Zoll (x18) SAS/SATA-Rückwandplatine Freigabestift Kabel für linkes Bedienfeld SAS-Kabel A2 Signalkabel der Rückwandplatine Bedienfeldkabel Stromkabel der Rückwandplatine USB-Kabel Mini-SAS-Anschluss (2) SAS-Kabel (2) 10. Flachbandkabel für rechtes Bedienfeld Baugruppe Festplattenrückwandplatine 12. Festplattenrückwand-Erweiterungsplatine 13. Bedienfeldanschluss 14. Stromanschluss der Rückwandplatine 15.
Seite 182 Abbildung 112. Verkabelungsplan – 1,8-Zoll (x18) SAS/SATA-Rückwandplatine Festplattenrückwand-Erweiterungsplatine Systemplatine Signalanschluss 0 für Rückwandplatine Signalanschluss 1 für Rückwandplatine Integrierte Speichercontrollerkarte Festplattenrückwandplatine Nächste Schritte Installieren Sie die Festplatten-Rückwandplatine. Befolgen Sie die Schritte im Abschnitt „Nach der Arbeit an Komponenten im Inneren Ihres Systems“.
Seite 183: Installieren Der Festplatten-Rückwandplatine
Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 184 Abbildung 113. Installieren der 2,5 Zoll (x24) SAS/SATA-Rückwandplatine Sperrklinke (2) Kabel für linkes Bedienfeld Stromkabel der Rückwandplatine Festplattenrückwand-Erweiterungsplatine Signalkabel der Rückwandplatine Baugruppe Festplattenrückwandplatine Stromkabel der Rückwandplatine Mini-SAS-Kabelanschluss (2) SAS-Kabel (3) 10. Bedienfeldkabel USB-Kabel 12. Flachbandkabel für rechtes Bedienfeld 13. Anschlüsse der Festplattenrückwandplatine (24)
Seite 185 Abbildung 114. Installieren der 3,5 Zoll (x12) SAS/SATA-Rückwandplatine Sperrklinke (2) SAS-Kabel A2 SAS-Kabel A1 Kabel für linkes Bedienfeld Signalkabel der Rückwandplatine Stromkabel der Rückwandplatine (2) SAS-Kabel A0/B0 USB-Kabel Bedienfeldkabel 10. Flachbandkabel für rechtes Bedienfeld Festplattenrückwandplatine 12. Festplattenanschluss auf Rückwandplatine (12)
Seite 186 Abbildung 115. Installieren der 1,8 Zoll (x18) SAS/SATA-Rückwandplatine Freigabestift Kabel für linkes Bedienfeld SAS-Kabel A2 Signalkabel der Rückwandplatine Bedienfeldkabel Stromkabel der Rückwandplatine USB-Kabel Mini-SAS-Anschluss (2) SAS-Kabel (2) 10. Flachbandkabel für rechtes Bedienfeld Baugruppe Festplattenrückwandplatine 12. Festplattenrückwand-Erweiterungsplatine 13. Bedienfeldanschluss 14. Stromanschluss der Rückwandplatine 15.
Seite 187: Entfernen Der Optionalen Festplatten-Rückwandplatine (Rückseite)
Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 188: Installieren Der Optionalen Festplatten-Rückwandplatine (Rückseite)
Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten...
Seite 189: Sd Vflash-Medienkartenlaufwerk
Schritte Richten Sie die Kerben auf der Rückwandplatine an den Kerben am Gehäuse aus. Heben Sie den Freigabestift an und schieben Sie die Rückwandplatine in Richtung der Gehäuserückseite, bis sie fest an ihrem Platz sitzt. Lassen Sie den Freigabestift los, um die Rückwandplatine am Gehäuse zu fixieren. Schließen Sie alle Kabel wieder an die Rückwandplatine an.
Seite 190: Austauschen Einer Optionalen Vflash Sd-Medienkarte
Automatisierung von Serverkonfiguration, Skripts und Anzeigen ermöglicht. Sie emuliert USB-Geräte. Weitere Informationen finden Sie im „Integrated Dell Remote Access Controller User's Guide“ (Benutzerhandbuch zum integrierten Dell Remote Access Controller) unter Dell.com/idracmanuals. Austauschen einer optionalen vFlash SD-Medienkarte Suchen Sie den vFlash-SD-Mediensteckplatz im System.
Seite 191: Einsetzen Der Vflash-Medieneinheit
Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 192 Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 193: Bedienfeld-Baugruppe
Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 194: Installieren Des Bedienfelds
Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 195: Entfernen Der E/A-Leiste
Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 196: Anbringen Der E/A-Leiste
Weitere Informationen über die Verriegelungsklammer erhalten Sie in Abschnitt „Entfernen der Festplatten-Rückwandplatine“ in diesem Dokument. Trennen Sie das E/A-Kabel von der Rückwandplatine. Lösen Sie die Schrauben, mit denen die E/A-Platine am Gehäuse befestigt ist. Ziehen Sie das E/A-Platinenkabel durch die Führung am Gehäuse. Abbildung 124.
Seite 197 Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 198: Verwenden Der Systemdiagnose
Verwenden der Systemdiagnose Führen Sie bei Störungen im System die Systemdiagnose durch, bevor Sie Dell zwecks technischer Unterstützung kontaktieren. Der Zweck der Systemdiagnose ist es, die Hardware des Systems ohne zusätzliche Ausrüstung und ohne das Risiko von Datenverlust zu testen. Wenn Sie ein Problem nicht selbst beheben können, können Service- und Supportmitarbeiter die Diagnoseergebnisse zur Lösung des Problems verwenden.
Seite 199: Bedienelemente Der Systemdiagnose
Zeigt ein Protokoll der Ergebnisse aller Tests, die auf dem System durchgeführt wurden, und die dazugehörigen Zeitstempel an. Diese Anzeige erfolgt nur dann, wenn mindestens eine Ereignisbeschreibung aufgezeichnet wurde. Weitere Informationen zur integrierten Systemdiagnose finden Sie im ePSA Diagnostics Guide (Notebooks, Desktops and Servers) (ePSA-Diagnosehandbuch (Notebooks, Desktop-PCs und Server)) unter Dell.com/support/home.
Seite 200: Jumper Und Anschlüsse
Jumper und Anschlüsse Jumper-Einstellungen auf der Systemplatine Informationen über das Zurücksetzen des Kennwort-Jumpers, der zum Deaktivieren eines Kennworts verwendet wird, finden Sie im Abschnitt „Deaktivieren eines vergessenen Kennworts“. Tabelle 44. Jumper-Einstellungen auf der Systemplatine Jumper Einstellung Beschreibung PWRD_EN Die Rücksetzungsfunktion des Kennworts ist deaktiviert (Kontaktstifte 2-4).
Seite 201: Jumper Und Anschlüsse Auf Der Systemplatine
Jumper und Anschlüsse auf der Systemplatine Abbildung 126. Jumper und Anschlüsse auf der Systemplatine Tabelle 45. Anschlüsse und Jumper auf der Systemplatine Element Konnektor Beschreibung J_BP_SIG1 Signalanschluss 1 für Rückwandplatine J_PS_2 Anschluss für Netzteil 2 J_BP_SIG0 Signalanschluss 0 für Rückwandplatine J_BP0 Stromversorgungsanschluss 0 für die Rückwandplatine J_SATA_CD...
Seite 202 Element Konnektor Beschreibung J_COM1 Serieller Anschluss J_IDRAC_RJ45 Anschluss für iDRAC8 J_CYC Systemidentifikationsanschluss CYC_ID Systemidentifikationstaste J_TPM_MODULE Trusted Platform Module-Anschluss J_RISER_2AX Anschluss für Riser 3 J_RISER_1AX Anschluss für Riser 1 J_RISER_2BX Anschluss für Riser 2 J_RISER_1BX Anschluss für Riser 1 J_RISER_3AX Anschluss für Riser 3 J_QS Quick Sync-Anschluss der Verkleidung J_RISER_3BX...
Seite 203: Deaktivieren Eines Verlorenen Kennworts
Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 204: Fehlerbehebung Beim System
Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 205: Fehlerbehebung Bei Einem Usb-Gerät
Wenn alle Versuche zur Fehlerbehebung fehlschlagen, lesen Sie den Abschnitt „Wie Sie Hilfe bekommen“. Verwandte Links Wie Sie Hilfe bekommen Jumper-Einstellungen auf der Systemplatine Fehlerbehebung bei iDRAC Direct (USB-XML-Konfiguration) Weitere Informationen zu USB-Speichergeräten und zur Serverkonfiguration finden Sie im iDRAC-Benutzerhandbuch „Integrated Dell Remote Access Controller User's Guide“ unter Dell.com/idracmanuals.
Seite 206: Fehlerbehebung Bei Idrac Direct (Laptopanschluss)
Stellen Sie sicher, dass Ihr USB-Speichergerät mit einem NTFS- oder FAT32-Dateisystem mit nur einer Partition konfiguriert ist. Überprüfen Sie, ob das USB-Speichergerät richtig konfiguriert ist. Weitere Informationen zum Konfigurieren des USB- Speichergeräts finden Sie im iDRAC-Benutzerhandbuch „Integrated Dell Remote Access Controller User's Guide“ unter Dell.com/idracmanuals.
Seite 207: Fehlerbehebung Bei Einer Nic
Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 208: Fehlerbehebung Bei Einem Beschädigten System
Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 209: Störungen Der Systemplatine Beheben
Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 210: Probleme Mit Dem Netzteil
Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 211: Fehlerbehebung Bei Lüftern
Führen Sie den Befehl racadm help system.thermalsettings aus. Weitere Informationen finden Sie im „Integrated Dell Remote Access User's Guide“ (Dell Benutzerhandbuch zum integrierten Remote Access) unter Dell.com/idracmanuals. Fehlerbehebung bei Lüftern Voraussetzungen VORSICHT: Viele Reparaturen am Computer dürfen nur von einem zertifizierten Servicetechniker ausgeführt werden. Sie sollten nur die Behebung von Störungen sowie einfache Reparaturen unter Berücksichtigung der jeweiligen Angaben in...
Seite 212: Fehlerbehebung Bei Einem Internen Usb-Stick
Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 213: Fehlerbehebung Bei Einer Sd-Karte
Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 214: Fehlerbehebung Bei Einem Speichercontroller
Wenn das System mit einem RAID-Controller ausgestattet ist und die Festplatten in einem RAID-Array konfiguriert sind, gehen Sie wie folgt vor. a. Starten Sie das System neu und drücken Sie die Taste F10 während des Systemstarts, um den Dell Lifecycle-Controller auszuführen. Führen Sie dann den Hardware-Konfigurationsassistenten aus, um die RAID-Konfiguration zu überprüfen.
Seite 215: Fehlerbehebung Bei Erweiterungskarten
Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
Seite 216: Fehlerbehebung Bei Prozessoren
Systemmeldungen Eine Liste der Ereignis- und Fehlermeldungen, die von der System-Firmware und den Agenten, die die Systemkomponenten überwachen, generiert wird, finden Sie im „Dell Event and Error Messages Reference Guide“ (Referenzhandbuch zu Ereignis- und Fehlermeldungen) unter Dell.com/openmanagemanuals > OpenManage Software Warnmeldungen Eine Warnmeldung macht auf mögliche Probleme aufmerksam und fordert Sie zu einer Reaktion auf, bevor das System eine Aufgabe...
Seite 217: Diagnosemeldungen
gehen. Normalerweise wird ein Vorgang durch eine Warnmeldung so lange unterbrochen, bis Sie durch Eingabe von y (für Ja) oder n (für Nein) eine Entscheidung treffen. ANMERKUNG: Warnmeldungen werden entweder vom Anwendungsprogramm oder vom Betriebssystem ausgegeben. Weitere Informationen finden Sie in der Dokumentation des Betriebssystems oder der jeweiligen Anwendung. Diagnosemeldungen Die Diagnosedienstprogramme des Systems geben eventuell Meldungen aus, wenn Sie auf dem System Diagnosetests ausführen.
Seite 218: Wie Sie Hilfe Bekommen
Internetverbindung verfügen, so finden Sie Kontaktinformationen auf der Eingangsrechnung, dem Lieferschein, der Rechnung oder im Dell Produktkatalog. Die Verfügbarkeit ist abhängig von Land und Produkt und einige Dienste sind in Ihrem Gebiet möglicherweise nicht verfügbar. Führen Sie folgende Schritte durch, um sich bei Problemen zum Vertrieb, technischen Support oder zum Kundendienst mit Dell in Verbindung zu setzen: Rufen Sie die Website Dell.com/support auf.
Seite 219: Quick Resource Locator Für Poweredge R730- Und R730Xd-Systeme
Schritte Rufen Sie Dell.com/QRL auf und navigieren Sie zu Ihrem spezifischen Produkt oder Verwenden Sie Ihr Smartphone bzw. Tablet, um die modellspezifische Quick Resource (QR) auf Ihrem Dell PowerEdge-System oder im Abschnitt „Quick Resource Locator“ zu scannen. Quick Resource Locator für PowerEdge R730- und R730xd-Systeme Thema Zugehöriges Video...

Dell PowerEdge R730xd Benutzerhandbuch

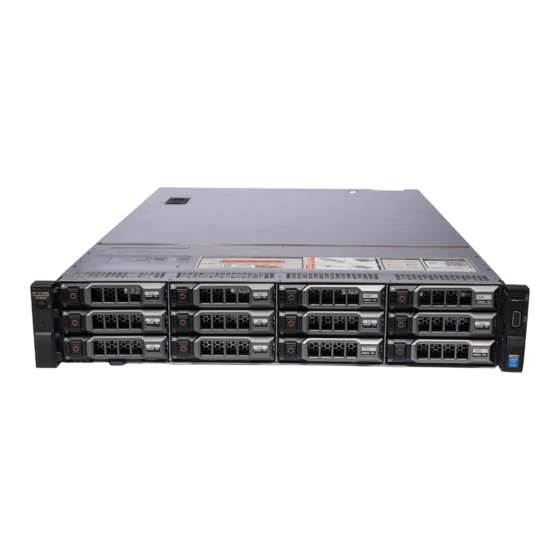

Dell Poweredge R730Xd-Systemübersicht

Dokumentationsangebot

Technische Daten

Anfängliche Systemeinrichtung und Erstkonfiguration

Vor-Betriebssystem-Verwaltungsanwendungen

Installieren und Entfernen von Systemkomponenten

Verwenden der Systemdiagnose

Jumper und Anschlüsse

Fehlerbehebung Beim System

Wie Sie Hilfe Bekommen

Quicklinks

Fehlerbehebung

Verwandte Anleitungen für Dell PowerEdge R730xd

Inhaltszusammenfassung für Dell PowerEdge R730xd
