Dell PowerEdge R7625 Installations- Und Servicehandbuch Seite 11

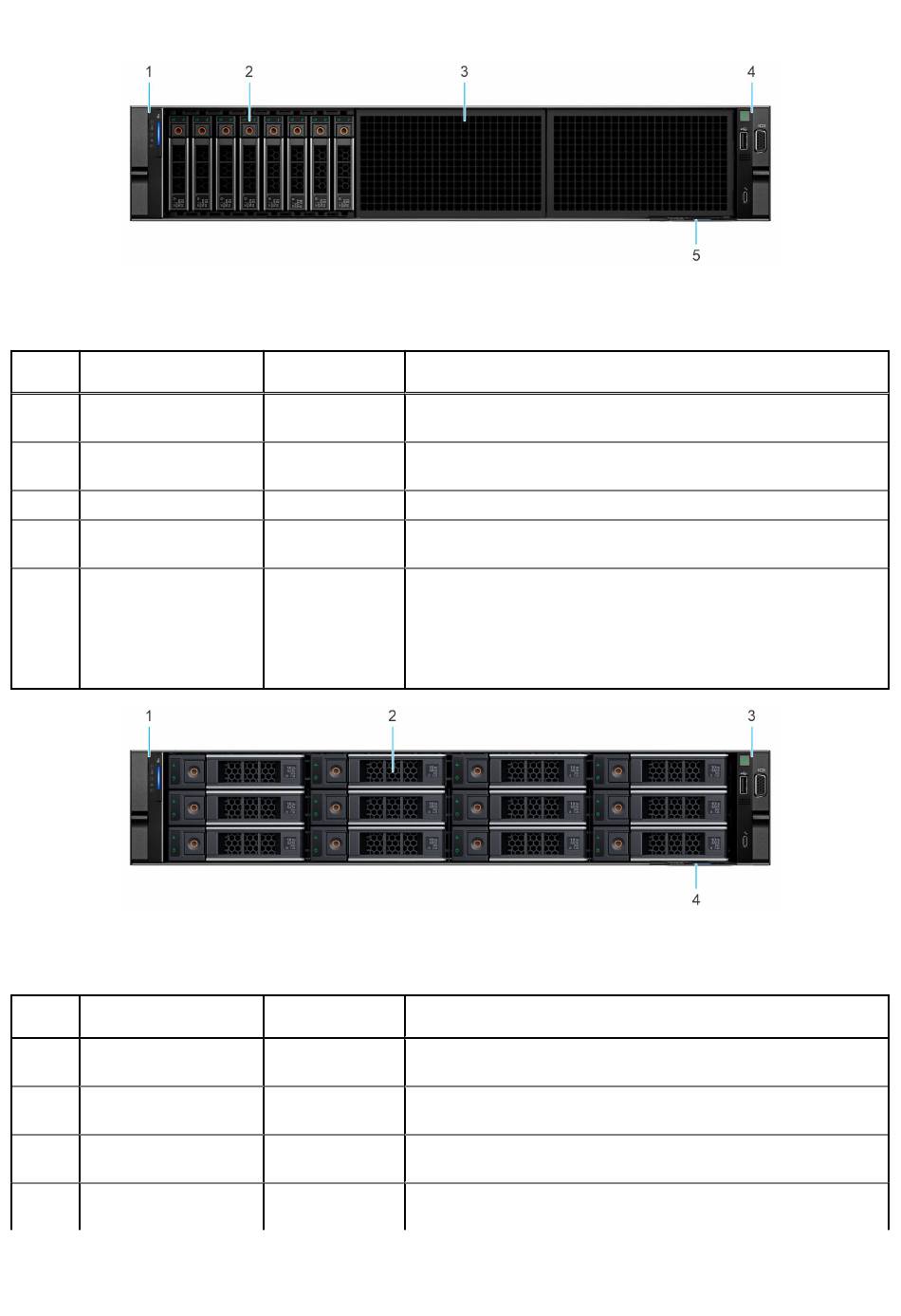

Abbildung 3. Vorderansicht eines Systems mit 8 x 2,5-Zoll-Laufwerksystemen
Tabelle 3. Verfügbare Funktionen auf der Vorderseite des Systems
Elemen Anschlüsse, Felder und
t Steckplätze
1 Linkes Bedienfeld
2 Laufwerk
3 Laufwerksplatzhalter
4 Rechtes Bedienfeld
5 Informations-Tag
Abbildung 4. Vorderansicht eines Systems mit 12 x 3,5-Zoll-Laufwerksystemen
Tabelle 4. Verfügbare Funktionen auf der Vorderseite des Systems
Elemen Anschlüsse, Felder und
t Steckplätze
1 Linkes Bedienfeld
2 Laufwerk
3 Rechtes Bedienfeld
4 Informations-Tag
Symbol Beschreibung
k. A. Enthält Anzeigen für den Systemzustand, die System-ID und die Status-
LED.
k. A. Ermöglicht das Einsetzen von Laufwerken, die von Ihrem System
unterstützt werden.
k. A. Zum Installieren des Laufwerksplatzhalters.
k. A. Enthält den Netzschalter, VGA-Port, USB-Port, iDRAC Direct (Micro-AB
USB)-Port und die iDRAC Direct-Status-LED.
k. A. Das Informations-Tag ist eine ausziehbare Platte mit einem Aufkleber,
auf dem Systeminformationen wie die Service-Tag-Nummer, die NIC
und die MAC-Adresse vermerkt sind. Wenn Sie sich für den sicheren
Standardzugriff auf den iDRAC entschieden haben, ist auf dem
Informations-Tag zudem das sichere Standardpasswort des iDRAC
vermerkt.
Symbol Beschreibung
k. A. Enthält Anzeigen für den Systemzustand, die System-ID und die Status-
LED.
k. A. Ermöglicht das Einsetzen von Laufwerken, die von Ihrem System
unterstützt werden.
k. A. Enthält den Netzschalter, VGA-Port, USB-Port, iDRAC Direct (Micro-AB
USB)-Port und die iDRAC Direct-Status-LED.
k. A. Das Informations-Tag ist eine ausziehbare Platte mit einem Aufkleber,
auf dem Systeminformationen wie die Service-Tag-Nummer, die NIC
Systemübersicht 11
