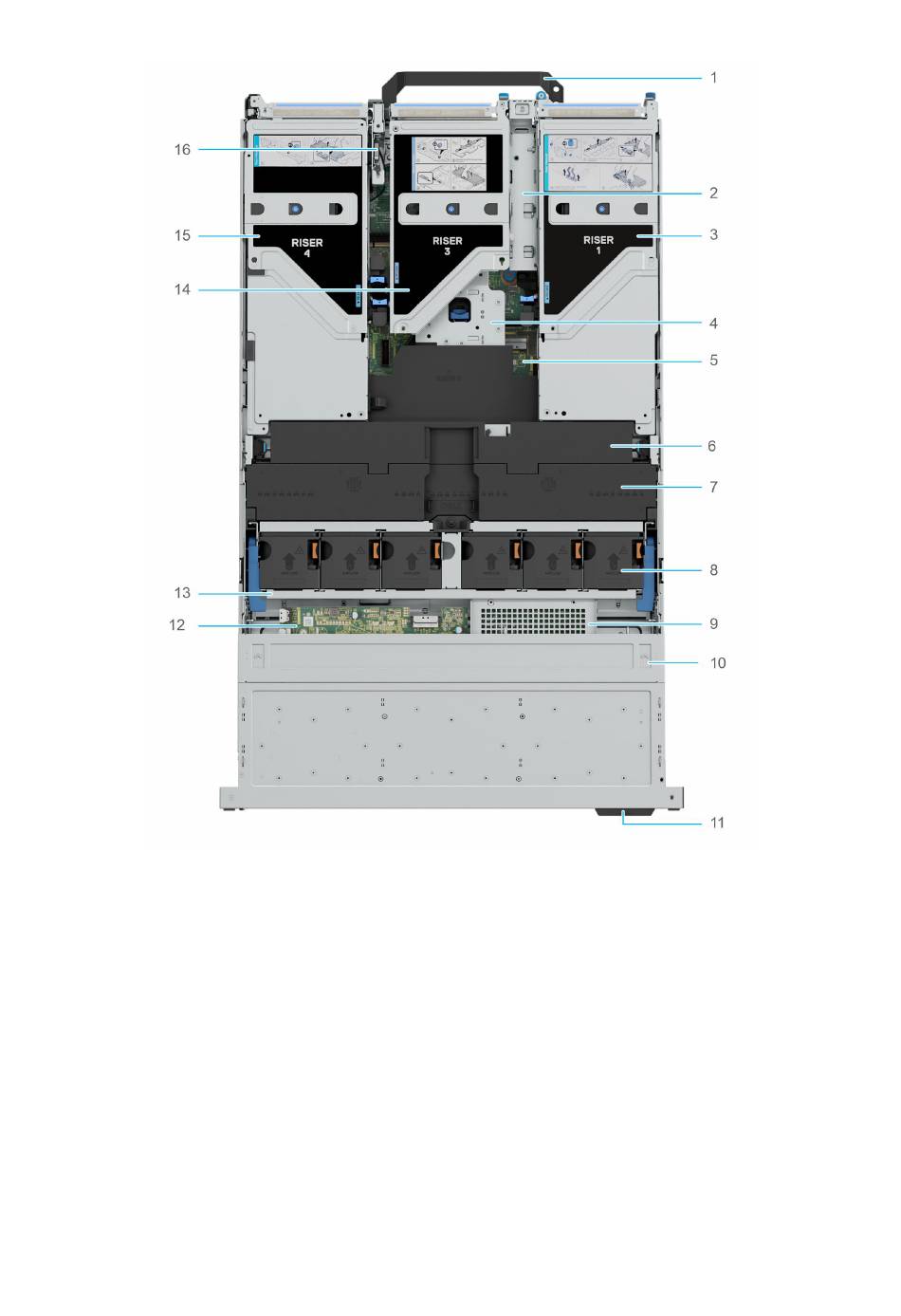

Abbildung 13. Systeminnere mit Risern gesamter Länge und GPU-Luftkanal
1. Hinterer Griff
3. Riser 1
5. Systemplatine
7. GPU-Kühlgehäuse
9. PERC-Controller
11. Service-Tag-Nummer
13. Lüfterkäfigbaugruppe
15. Riser 4
20 Systemübersicht
2. BOSS N1-Kartensteckplatz
4. Riser 2
6. Obere GPU-Abdeckung
8. Kühlungslüfter
10. Laufwerk-Rückwandplatinenabdeckung
12. Expander
14. Riser 3
16. Eingriffsschaltermodul
