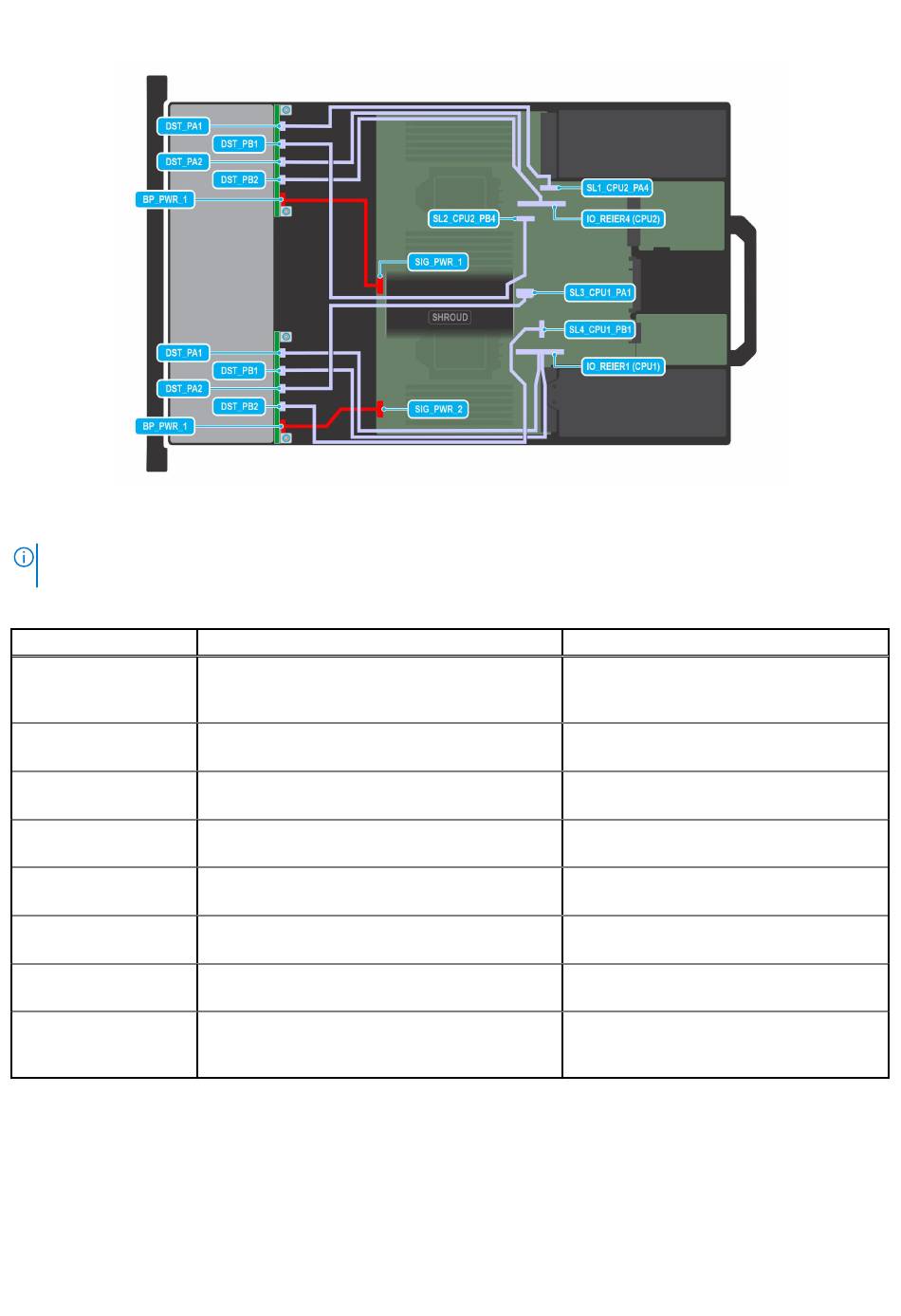

Abbildung 90. C5-1: 16 x U.2 G4 SmartFlow
ANMERKUNG:
Befolgen Sie die in der Tabelle gezeigte Reihenfolge, um die Kabel zu entfernen, und die umgekehrte Reihenfolge, um
die Kabel zu installieren.
Tabelle 88. 16 x U.2 G4 SmartFlow
Reihenfolge
1
2
3
4
5
6
7
8
Von
IO_RISER4 (CPU2) (Riser 4-Anschluss auf der
Systemplatine)
SL1_CPU2_PA4 (Signalanschluss auf der
Systemplatine)
SL2_CPU2_PB4 (Signalanschluss auf der
Systemplatine)
SIG_PWR_1 (Netzanschluss der Systemplatine)
SL3_CPU1_PA1 (Signalanschluss auf der
Systemplatine)
SL4_CPU1_PB1 (Signalanschluss auf der
Systemplatine)
SIG_PWR_2 (Netzanschluss der Systemplatine)
IO_RISER1 (CPU1) (Riser-1-Anschluss auf der
Systemplatine)
Zu
DST_PA2 (Rückwandplatinen-Signalanschluss)
und DST_PB2 (Signalanschluss der
Rückwandplatine)
DST_PA1 (Signalanschluss auf der
Rückwandplatine)
DST_PB1 (Signalanschluss auf der
Rückwandplatine)
BP_PWR_1 (Netzanschluss auf der
Rückwandplatine)
DST_PA2 (Signalanschluss auf der
Rückwandplatine)
DST_PB2 (Signalanschluss auf der
Rückwandplatine)
BP_PWR_1 (Netzanschluss auf der
Rückwandplatine)
DST_PA6 (Rückwandplatinen-Signalanschluss)
und DST_PB6 (Signalanschluss der
Rückwandplatine)
Installieren und Entfernen von Systemkomponenten
129
