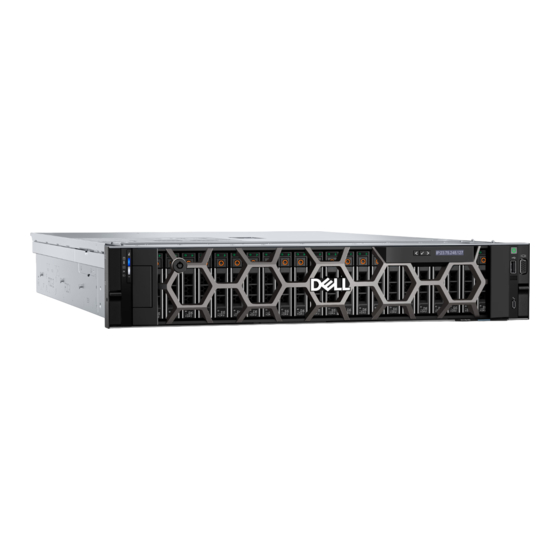

Seite 1 Dell PowerEdge R7615 Installations- und Service-Handbuch Vorschriftenmodell: E96S Vorschriftentyp: E96S001 Februar 2023 Rev. A00...
Seite 2 WARNUNG weist auf ein potenzielles Risiko für Sachschäden, Verletzungen oder den Tod hin. © 2023 Dell Inc. oder Ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell Technologies, Dell und andere Marken sind Marken von Dell Inc. oder ihren Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.
Seite 3 Inhaltsverzeichnis Kapitel 1: Über dieses Dokument...................... 8 Kapitel 2: Systemübersicht......................9 Vorderansicht des Systems..............................9 Rückansicht des Systems..............................13 Das Systeminnere.................................18 Ausfindigmachen des Express-Servicecodes und der Service-Tag-Nummer..............21 Etikett mit Systeminformationen............................21 Matrix für Schienendimensionierung und Rackkompatibilität..................25 Kapitel 3: Technische Daten......................26 Gehäuseabmessungen................................
Seite 4 Dienstprogramm für die iDRAC-Einstellungen......................64 Device Settings (Geräteeinstellungen)........................64 Dell Lifecycle Controller..............................64 Integrierte Systemverwaltung............................. 64 Start-Manager..................................65 PXE-Boot..................................... 65 Kapitel 6: Mindestvalidierung der POST- und System Management-Konfiguration......66 Mindestkonfiguration für POST............................66 Konfigurationsvalidierung..............................66 Fehlermeldungen................................67 Kapitel 7: Installieren und Entfernen von Systemkomponenten............68 Sicherheitshinweise................................68...
Seite 5 Entfernen eines Laufwerkplatzhalters........................96 Einsetzen eines Laufwerkplatzhalters.........................97 Entfernen eines Festplattenträgers..........................97 Laufwerkträger einsetzen.............................98 Laufwerk aus Laufwerkträger entfernen........................99 Einsetzen des Laufwerks in den Laufwerkträger.....................100 Hinteres Laufwerksmodul..............................101 Entfernen des hinteren 2 x 2,5-Zoll-Laufwerksmoduls....................101 Installieren des hinteren 2 x 2,5-Zoll-Laufwerksmoduls..................102 Entfernen des hinteren 4 x 2,5-Zoll-Laufwerksmoduls...................103 Einbauen des hinteren 4 x 2,5-Zoll-Laufwerksmoduls....................
Seite 6 Installieren einer GPU..............................222 Optionaler serieller COM-Port............................225 Entfernen des seriellen COM-Ports..........................225 Installieren des seriellen COM-Ports.........................226 Optionaler VGA-Port für DLC-Modul..........................228 Entfernen des VGA-Ports............................228 Einbauen des VGA-Ports............................229 Optionales BOSS-N1-Modul............................. 231 Entfernen des BOSS-N1-Modulplatzhalters......................231 Installieren des BOSS-N1-Modulplatzhalters......................231 Entfernen des Platzhalters für den BOSS-N1-Kartenträger..................232 Einsetzen des Platzhalters für den BOSS-N1-Kartenträger..................
Seite 7 Kapitel 11: Verwenden der Systemdiagnose..................285 Integrierte Dell Systemdiagnose............................285 Ausführen der integrierten Systemdiagnose vom Start-Manager................285 Ausführen der integrierten Systemdiagnose über den Dell Lifecycle Controller..........285 Bedienelemente der Systemdiagnose........................286 Kapitel 12: Diagnose-LED-Anzeigen der Systemplatine..............287 Kapitel 13: Enhanced Preboot System Assessment (Erweiterte Systemtests vor Hochfahren des Computers)..........................
Seite 8 Über dieses Dokument Dieses Dokument bietet eine Übersicht über das System, Informationen zur Installation und zum Austausch von Komponenten, Diagnosetools und Richtlinien, die bei der Installation bestimmter Komponenten befolgt werden müssen. Über dieses Dokument...
Seite 9 VORSICHT: Installieren Sie keine GPUs, Netzwerkkarten oder andere PCIe Geräte auf Ihrem System, die nicht von Dell validiert und getestet werden. Durch nicht autorisierte und ungültige Hardware-Installationen verursachte Schäden führen dazu, dass die System Garantie ungültig wird. Themen: •...
Seite 10 Tabelle 1. Ausstattung auf der Vorderseite eines Systems mit 24 2,5"-Laufwerken Elemen Anschlüsse, Felder und Symbol Beschreibung Steckplätze Linkes Bedienfeld k. A. Enthält Anzeigen für den Systemzustand, die System-ID und die Status- LED. Laufwerk k. A. Ermöglicht das Einsetzen von Laufwerken, die von Ihrem System unterstützt werden.
Seite 11 Abbildung 3. Vorderansicht eines Systems mit 8 x 2,5-Zoll-Laufwerksystemen Tabelle 3. Verfügbare Funktionen auf der Vorderseite des 8 x 2,5-Zoll-Laufwerksystems Elemen Anschlüsse, Felder und Symbol Beschreibung Steckplätze Linkes Bedienfeld k. A. Enthält Anzeigen für den Systemzustand, die System-ID und die Status- LED.
Seite 12 Tabelle 4. Ausstattung eines Systems mit 8 3,5"-Laufwerken (fortgesetzt) Elemen Anschlüsse, Felder und Symbol Beschreibung Steckplätze Informations-Tag k. A. Das Express-Service-Tag ist eine ausziehbare Platte mit einem Aufkleber, auf dem Systeminformationen wie die Service-Tag-Nummer, die NIC und die MAC-Adresse vermerkt sind. Wenn Sie sich für den sicheren Standardzugriff auf den iDRAC entschieden haben, ist auf dem Informations-Tag zudem das sichere Standardpasswort des iDRAC vermerkt.
Seite 13 USB-Geräte an das System anschließen. Dedizierter iDRAC9 Ethernet- Ermöglicht Remote-Zugriff auf den iDRAC. Weitere Informationen finden Port Sie im Benutzerhandbuch für Integrated Dell Remote Access Controller unter www.dell.com/poweredgemanuals. Systemidentifikationstaste Die Systemidentifikationstaste befindet sich auf der Vorder- und Rückseite des Systems. Zur Identifizierung eines Systems in einem Rack drücken Sie die Systemidentifikationstaste, um sie einzuschalten.
Seite 14 Tabelle 6. Rückansicht des Systems mit DLC-Konfiguration (Direct Liquid Cooling) (fortgesetzt) Eleme Anschlüsse, Bedienfelder und Symbol Beschreibung Steckplätze ANMERKUNG: Zum Zurücksetzen des iDRAC drücken Sie die Taste System ID (System-ID) und halten sie länger als 15 Sekunden gedrückt. (Dies funktioniert nur, wenn die Option nicht auf der Setup- Seite des iDRAC deaktiviert ist, aufrufbar durch Drücken von F2 während des Systemstarts.) OCP-NIC-Karte...
Seite 15 Steckplätze Dedizierter iDRAC9 Ethernet- Ermöglicht Remote-Zugriff auf den iDRAC. Weitere Informationen finden Port Sie im Benutzerhandbuch für Integrated Dell Remote Access Controller unter www.dell.com/poweredgemanuals. Systemidentifikationstaste Die Systemidentifikationstaste befindet sich auf der Vorder- und Rückseite des Systems. Zur Identifizierung eines Systems in einem Rack drücken Sie die Systemidentifikationstaste, um sie einzuschalten.
Seite 16 USB-Geräte an das System anschließen. Dedizierter iDRAC9 Ethernet- Ermöglicht Remote-Zugriff auf den iDRAC. Weitere Informationen finden Port Sie im Benutzerhandbuch für Integrated Dell Remote Access Controller unter www.dell.com/poweredgemanuals. Systemidentifikationstaste Die Systemidentifikationstaste befindet sich auf der Vorder- und Rückseite des Systems. Zur Identifizierung eines Systems in einem Rack drücken Sie die Systemidentifikationstaste, um sie einzuschalten.
Seite 17 USB-Geräte an das System anschließen. Dedizierter iDRAC9 Ethernet- Ermöglicht Remote-Zugriff auf den iDRAC. Weitere Informationen finden Port Sie im Benutzerhandbuch für Integrated Dell Remote Access Controller unter www.dell.com/poweredgemanuals. Systemidentifikationstaste Die Systemidentifikationstaste befindet sich auf der Vorder- und Rückseite des Systems. Zur Identifizierung eines Systems in einem Rack drücken Sie die Systemidentifikationstaste, um sie einzuschalten.
Seite 18 Tabelle 9. Rückansicht des Systems mit 4 x 2,5-Zoll-Laufwerksmodul (fortgesetzt) Eleme Anschlüsse, Bedienfelder und Symbol Beschreibung Steckplätze Seite des iDRAC deaktiviert ist, aufrufbar durch Drücken von F2 während des Systemstarts.) OCP-NIC-Karte k. A. Die OCP-NIC-Karte unterstützt OCP 3.0. Die NIC-Ports sind in der mit der Systemplatine verbundenen OCP-Karte integriert.
Seite 19 3. Obere Abdeckung des Luftkanals 4. Riser 4 5. Riser 3 6. Schutzschalter 7. Netzteil (PSU 1) 8. Netzteil (PSU 2) 9. Griff 10. Riser 1 11. Riser 2 12. Hauptplatine 13. Informations-Tag Abbildung 11. Systeminnere mit Risern gesamter Länge und GPU-Luftkanal 1.
Seite 20 11. Riser 1 12. Riser 2 13. Hauptplatine 14. Informations-Tag Abbildung 12. Systeminnere mit Flüssigkeitskühlungsmodul für Prozessor 1. Laufwerkrückwandplatine 2. Erweiterungskartenplatine 3. Lüfterkäfigbaugruppe 4. Flüssigkeitskühlungsmodul 5. Riser 4 6. Riser 3 7. Schutzschalter 8. Netzteil (PSU 1) 9. Netzteil (PSU 2) 10.
Seite 21 5. Service-Tag, Express-Servicecode, QRL-Etikett Das Mini-Enterprise-Service-Tag (MEST)-Schild befindet sich auf der Rückseite des Systems und enthält die Service-Tag (ST)-Nummer, den Express-Servicecode (Exp Svc Code) und das Herstellungsdatum (Mfg. Date). Mithilfe des Exp Svc Code kann Dell Support-Anrufe an den richtigen Mitarbeiter weiterleiten.
Seite 22 Abbildung 14. Serviceinformationen Abbildung 15. Informationen zum Arbeitsspeicher Systemübersicht...
Seite 23 Abbildung 16. LED-Funktionsweise Abbildung 17. Symbollegende Systemübersicht...
Seite 24 Abbildung 18. Konfiguration und Layout für 2,5-Zoll-Laufwerks System Abbildung 19. Systemaufgaben Systemübersicht...
Seite 25 Abbildung 20. Express-Service-Tag Matrix für Schienendimensionierung und Rackkompatibilität Detaillierte Informationen zu den Schienenlösungen, die mit Ihrem System kompatibel sind, finden Sie in der Dell Technologies Enterprise Matrix für Schienendimensionierung und Rackkompatibilität, die unter https://i.dell.com/sites/csdocuments/ Business_solutions_engineering-Docs_Documents/en/rail-rack-matrix.pdf verfügbar ist. Das Dokument enthält die nachfolgend aufgelisteten Informationen: ●...
Seite 26 Technische Daten Die technischen Daten und Umgebungsbedingungen für Ihr System sind in diesem Abschnitt enthalten. Themen: • Gehäuseabmessungen • Gewicht des Systems • PSU – Technische Daten • Prozessor – Technische Daten • Unterstützte Betriebssysteme • Kühlungslüfter – Technische Daten •...
Seite 27 Frontverkleidung ANMERKUNG: Zb ist die externe Nennfläche der Rückwand, auf der sich die I/O-Anschlüsse der Hauptplatine befinden. Gewicht des Systems Tabelle 11. Gewichtsangaben für das PowerEdge R7615-System Systemkonfiguration Höchstgewicht (mit allen Laufwerken/SSDs) Ein Server mit vollständig bestückten Laufwerken 34,5 kg (76,05 Pfund)
Seite 28 Systemkonfiguration Höchstgewicht (mit allen Laufwerken/SSDs) Server ohne Laufwerke und ohne Netzteil 25,7 kg (56,65 Pfund) PSU – Technische Daten Das PowerEdge R7615-System unterstützt bis zu zwei Wechselstrom- oder Gleichstromnetzteile (PSUs). Tabelle 12. PSU – Technische Daten Stromve Klass Wärmeabg Frequenz...
Seite 29 Die Wärmeabgabe berechnet sich aus der Wattleistung des Netzteils. ANMERKUNG: Verwenden Sie beim Auswählen und Aufrüsten der Systemkonfiguration das Enterprise Infrastructure Planning Tool unter Dell.com/calc, um den Stromverbrauch des Systems zu prüfen und eine optimale Energienutzung zu gewährleisten. Abbildung 22. Netzteil-Netzkabel Tabelle 13. Netzteil-Netzkabel...
Seite 30 Technische Daten der Systembatterie Das PowerEdge R7615-System verwendet eine CR 2032; 3,0-V-Lithium-Knopfzellenbatterie-Batterie. Technische Daten der Erweiterungskarten-Riser Das PowerEdge R7615-System unterstützt bis zu 8 PCIe-Steckplätze (PCI Express) auf der Hauptplatine, davon 6 mit gesamter Länge und 2 mit flachem Profil. Technische Daten...
Seite 31 – x8 (Gen5) atz 8 halbe halbe (Gen5) Länge Länge Arbeitsspeicher – Technische Daten Das PowerEdge R7615-System unterstützt die folgenden Arbeitsspeicherspezifikationen für einen optimalen Betrieb. Tabelle 17. Arbeitsspeicher – Technische Daten Einzelprozessor DIMM-Typ DIMM-Rank DIMM-Kapazität Mindest- Maximale Systemkapazität Systemkapazität Single-Rank...
Seite 32 ● HBA355e SAS-Host-Bus-Adapter ● HBA355i Technische Daten der GPU Das PowerEdge R7615-System unterstützt bis zu drei 300-W-GPUs mit doppelter Breite oder acht 60-W-GPUs mit einfacher Breite. ANMERKUNG: Mit GPUs konfigurierte Systeme verursachen stärkere Lüftergeräusche. Laufwerke Das PowerEdge R7615-System unterstützt Folgendes: ●...
Seite 33 Anschluss, Data Terminal Equipment (DTE), 16550-konform . Die optionale serielle Anschlusskarte wird ähnlich eines Erweiterungskarten-Abdeckblechs installiert. VGA-Ports – Technische Daten Das PowerEdge R7615-System unterstützt Eins DB-15-VGA-Port an der Frontblende und einen an der Rückblende (optional bei Prozessor mit Flüssigkeitskühlung). Technische Daten...
Seite 34 Grafik – Technische Daten Das PowerEdge R7615-System unterstützt einen integrierten Matrox G200-Grafikcontroller mit 16 MB Videoframebuffer. Tabelle 22. Unterstützte Optionen für die Videoauflösung Lösung Bildwiederholfrequenz (Hz) Farbtiefe (Bit) 1.024 x 768 8, 16, 32 1.280 x 800 8, 16, 32 1.280 x 1.024...
Seite 35 Tabelle 25. Dauerbetriebsspezifikationen für ASHRAE A4 (fortgesetzt) Temperatur Technische Daten Temperaturbereich für Höhen 5 – 45 °C (41 – 113 °F) ohne direkte Sonneneinstrahlung auf die Geräte <= 900 m (<= 2.953 ft) Prozentbereich für 8 % relative Luftfeuchtigkeit mit -12 °C Mindesttaupunkt bis 90 % relative Luftfeuchtigkeit mit 24°C Luftfeuchtigkeit (zu jeder Zeit (75,2 °F) Maximaltaupunkt nicht kondensierend)
Seite 36 Tabelle 29. Partikelverschmutzung – Technische Daten (fortgesetzt) Partikelverschmutzung Technische Daten ANMERKUNG: Diese Bedingung gilt nur für Rechenzentrumsumgebungen. Luftfilterungsanforderungen beziehen sich nicht auf IT-Geräte, die für die Verwendung außerhalb eines Rechenzentrums, z. B. in einem Büro oder in einer Werkhalle, konzipiert sind.
Seite 37 Übersicht über thermische Beschränkungen Tabelle 31. Luftkühlung: Matrix für thermische Beschränkungen (ohne GPU) 16 x 2,5- 16 x 16 x Zoll- Kein 8x3,5 Konfiguration 24 x 2,5 -Zoll SAS 12x3,5 Zoll Zoll Zoll Zoll + 8 x Zoll 2,5- Zoll- HE.2 Speicher hinten 2,5-...
Seite 38 Tabelle 32. Luftkühlung: Matrix für thermische Beschränkungen (GPU-Konfiguration) 16 x 16 x 16 x 2, 2,5" 8 x 2,5" 2,5- 8 x 3,5 Zo Konfiguration Kein BP 5-Zoll- 24 x 2,5-Zoll-SAS SAS + Zoll- 8 x 2,5" Speicher hinten 4 x 2,5- 2,5- Keine Zoll...
Seite 39 **Hinweis: Die unterstützte Umgebungstemperatur beträgt 35 °C. ANMERKUNG: Bei allen GPU-Konfigurationen zu unterstützender „Hochleistungslüfter Gold“ ANMERKUNG: GPUs werden nicht unterstützt von Konfigurationen mit 12 x 3,5" sowie von Systemkonfigurationen mit hinterem Modul. Tabelle 33. Luftkühlung – thermische Richtwerte (ohne GPU) 16 x 16 x 16 x...
Seite 40 Tabelle 33. Luftkühlung – thermische Richtwerte (ohne GPU) (fortgesetzt) 16 x 16 x 16 x 8 x 2,5 2,5" 8 x 3,5 Z Konfiguration Kein BP Zoll 24 x 2,5 -Zoll SAS SAS + 12 x 3,5 Zoll Zoll Zoll 8 x 2,5"...
Seite 41 ASHRAE A3-Umgebung für die Konfiguration mit Luftkühlung ● Zwei Netzteile sind im redundanten Modus erforderlich. Wenn ein Netzteilfehler auftritt, kann die Systemleistung reduziert werden. ● Nicht von Dell zugelassene periphere Karten und periphere Karten über 25 W werden nicht unterstützt. Technische Daten...
Seite 42 ● Zwei Netzteile sind im redundanten Modus erforderlich. Wenn ein Netzteilfehler auftritt, kann die Systemleistung reduziert werden. ● Nicht von Dell zugelassene periphere Karten und periphere Karten über 25 W werden nicht unterstützt. ● GPU und FPGA werden nicht unterstützt.
Seite 43 Der Integrated Dell Remote Access Controller (iDRAC) wurde entwickelt, um Ihre Produktivität als Systemadministrator zu steigern und die Gesamtverfügbarkeit der Dell Server zu verbessern. Der iDRAC warnt Sie bei Systemproblemen, hilft Ihnen bei der Remote- Verwaltung und reduziert die Notwendigkeit für physischen Zugriff auf das System.
Seite 44 Dell Remote Access Controller RACADM CLI Guide verfügbar unter https://www.dell.com/idracmanuals. Sie können auch über ein Automatisierungstool – die Redfish-API – auf iDRAC zugreifen. Weitere Informationen finden Sie unter Benutzerhandbuch für Integrated Dell Remote Access Controller – Redfish API-Handbuch verfügbar unter https://developer.dell.com. Optionen zum Herunterladen von Treibern und Firmware Sie können Treiber und Firmware von der FTP-Website herunterladen: https://mft.dell.com/R7615.
Seite 45 Sie können grundlegende Einstellungen und Funktionen des Systems ohne Starten des Betriebssystems mithilfe der System-Firmware verwalten. Optionen zum Verwalten der Vor- Betriebssystemanwendungen Sie können eine der folgenden Optionen verwenden, um die Vor-Betriebssystemanwendungen zu verwalten: ● System-Setup-Programm ● Dell Lifecycle Controller ● Start-Manager ● Vorstartausführungssumgebung (Preboot eXecution Environment, PXE) Themen: • System-Setup-Programm •...
Seite 46 Tabelle 37. System-Setup-Hauptmenü (fortgesetzt) Option Beschreibung Sie im Benutzerhandbuch für Integrated Dell Remote Access Controller unter www.dell.com/poweredgemanuals. Device Settings (Geräteeinstellungen) Ermöglicht Ihnen die Konfiguration von Geräteeinstellungen für Geräte wie den Speicher-Controller oder die Netzwerkkarten. System-BIOS Um den Bildschirm System BIOS anzuzeigen, schalten Sie das System ein, drücken Sie F2 und klicken Sie auf System Setup Main Menu >...
Seite 47 Systeminformationen Um den Bildschirm Systeminformationen anzuzeigen, schalten Sie das System ein, drücken Sie F2 und klicken Sie auf System-Setup- Hauptmenü > System-BIOS > Systeminformationen. Tabelle 39. Systeminformationen – Details Option Beschreibung System Model Name (Name des Systemmodells) Gibt den Namen des Systemmodells an. System BIOS Version (BIOS-Version des Systems) Gibt die auf dem System installierte BIOS-Version an.
Seite 48 Prozessoreinstellungen Um den Bildschirm Prozessoreinstellungen anzuzeigen, schalten Sie das System ein, drücken Sie F2 und klicken Sie auf Hauptmenü des System-Setups > System-BIOS > Prozessoreinstellungen. Tabelle 41. Details zu Prozessoreinstellungen Option Beschreibung Logischer Prozessor Jeder Prozessorkern unterstützt bis zu zwei logische Prozessoren. Wenn die Option Logical Processor (Logischer Prozessor) auf Enabled (Aktiviert) gesetzt ist, zeigt das BIOS alle logischen Prozessoren an.
Seite 49 Tabelle 41. Details zu Prozessoreinstellungen (fortgesetzt) Option Beschreibung Secure Memory Encryption Aktiviert oder deaktiviert die Funktionen für die sichere Verschlüsselung von AMD, z. B. SME und Secure Encrypted Virtualization (SEV). Außerdem bestimmt sie, ob andere sichere Verschlüsselungsfunktionen wie TSME und SEV-SNP aktiviert werden können.
Seite 50 Von Dell zugelassene NVMe-Laufwerke verwenden immer den in Dell EROS integrierten UEFINVMe-Treiber. Wenn diese Option auf „Alle Laufwerke“ eingestellt ist, wird der BIOS- Treiber auch für alle NVMe-Laufwerke im System verwendet, die nicht von Dell zugelassen sind. Diese Option ist standardmäßig auf Dell Qualified Drives eingestellt.
Seite 51 Boot Settings (Starteinstellungen) Sie können über den Bildschirm Boot Settings (Starteinstellungen) den Startmodus entweder auf BIOS oder auf UEFI setzen. Außerdem können Sie die Startreihenfolge festlegen. ● UEFI: Das „Unified Extensible Firmware Interface (UEFI)“ (Vereinheitlichte erweiterbare Firmware-Schnittstelle) ist eine neue Schnittstelle zwischen Betriebssystem und Plattform-Firmware.
Seite 52 Damit ein Betriebssystem im UEFI-Startmodus installiert werden kann, muss es UEFI-kompatibel sein. DOS- und 32-Bit-Betriebssysteme bieten keine UEFI-Unterstützung und können nur im BIOS-Startmodus installiert werden. ANMERKUNG: Aktuelle Informationen zu den unterstützten Betriebssystemen finden Sie unter www.dell.com/ossupport. Ändern der Startreihenfolge Info über diese Aufgabe Möglicherweise müssen Sie die Startreihenfolge ändern, wenn Sie von einem USB-Schlüssel oder einem optischen Laufwerk aus den...
Seite 53 Tabelle 47. Details zu Network Settings Option Beschreibung UEFI PXE Settings (UEFI-PXE-Einstellungen) Ermöglicht die Steuerung der UEFI PXE-Gerätekonfiguration. Anzahl der PXE-Geräte Ermöglicht die Auswahl der Anzahl der PXE-Geräte (1 bis 4, 8, 12 und 16). PXE-Gerät n (n = 1 bis 16) Aktiviert oder deaktiviert das Gerät.
Seite 54 Tabelle 49. Details zu HTTP Device n Settings (fortgesetzt) Option Beschreibung DNS info via DHCP Aktiviert oder deaktiviert DNS-Informationen über DHCP. Diese Option ist standardmäßig auf Enable (Aktivieren) eingestellt. Primärer DNS-Server Gibt die IP-Adresse des primären DNS-Servers für das HTTP-Gerät an. Sekundärer DNS-Server Gibt die IP-Adresse des sekundären DNS-Servers für das HTTP-Gerät an.
Seite 55 Tabelle 53. Details zu Integrierte Geräte Option Beschreibung User Accessible USB Ports Legt die benutzerzugängliche USB-Schnittstellen fest. Durch Auswahl der Option Nur hintere Ports aktiviert werden die vorderen USB-Ports deaktiviert; durch Auswahl der Option Alle Ports deaktivieren werden alle vorderen und hinteren USB-Ports deaktiviert;...
Seite 56 Tabelle 53. Details zu Integrierte Geräte (fortgesetzt) Option Beschreibung SR-IOV Global Enable Aktiviert oder deaktiviert die BIOS-Konfiguration der Single Root I/O Virtualization (SR-IOV)-Geräte. Diese Option ist standardmäßig auf Disabled festgelegt. OS Watchdog Timer Wenn Ihr System nicht mehr reagiert, unterstützt Sie der Watchdog-Zeitgeber bei der Wiederherstellung des Betriebssystems.
Seite 57 Tabelle 54. Details zu Serielle Kommunikation (fortgesetzt) Option Beschreibung Setup-Dienstprogramm möglicherweise nicht immer auf die MUX-Einstellung von "Serial Device 1" (Serielles Gerät 1) zurückgesetzt. External Serial Connector Mithilfe dieser Option können Sie den externen seriellen Anschluss mit dem Serial Device 1 (Serielles Gerät 1), Serial Device 2 (Serielles Gerät 2) oder dem Remote Access Device (Remote-Zugriffgerät) verbinden.
Seite 58 Tabelle 55. Systemprofileinstellungen – Details (fortgesetzt) Option Beschreibung C-States Aktiviert bzw. deaktiviert den Prozessorbetrieb in allen verfügbaren Stromzuständen. Mit C States kann der Prozessor im Leerlauf in einen niedrigeren Stromversorgungszustand versetzt werden. Wenn die Option auf Aktiviert (Betriebssystem-gesteuert) oder auf Autonom (falls die Steuerung durch Hardware unterstützt wird) eingestellt ist, kann der Prozessor in allen verfügbaren Stromversorgungszuständen betrieben werden, um Energie zu sparen.
Seite 59 Systemsicherheit Wenn Sie den Bildschirm Systemsicherheit anzeigen möchten, schalten Sie das System ein, drücken Sie F2 und klicken Sie auf Hauptmenü des System-Setups > System-BIOS > Systemsicherheit. Tabelle 56. Details zu Systemsicherheit Option Beschreibung CPU AES-NI Verbessert die Geschwindigkeit von Anwendungen durch Verschlüsselung und Entschlüsselung unter Einsatz der AES-NI-Standardanweisungen und ist per Standardeinstellung auf Enabled (Aktiviert) gesetzt.
Seite 60 Tabelle 57. Details zu Systemsicherheit (fortgesetzt) Option Beschreibung 2. „Transparent SME (TSME)“ muss aktiviert sein. Netzschalter Aktiviert oder deaktiviert den Netzschalter auf der Vorderseite des System. Diese Option ist standardmäßig auf Enabled festgelegt. Netzstromwiederherstellung Ermöglicht das Festlegen der Reaktion des Systems, nachdem die Netzstromversorgung des System wiederhergestellt wurde.
Seite 61 Tabelle 57. Details zu Systemsicherheit (fortgesetzt) Option Beschreibung Tabelle 58. Secure Boot Mode (fortgesetzt) Optione Beschreibungen Audit Im Prüfmodus, PK ist nicht vorhanden. Das BIOS Modus nicht authentifiziert programmatischer Aktualisierungen der Richtlinie Objekte und Übergängen zwischen den Modi. Das BIOS führt eine Signaturüberprüfung der Vorstart-Images durch und protokolliert die Ergebnisse in der Ausführungsinformationen-Tabelle der Images, wobei die Images ausgeführt werden, unabhängig...
Seite 62 Verwenden des Systemkennworts zur Systemsicherung Info über diese Aufgabe Wenn ein Setup-Kennwort vergeben wurde, wird das Setup-Kennwort vom System als alternatives Systemkennwort zugelassen. Schritte 1. Schalten Sie das System ein oder starten Sie es neu. 2. Geben Sie das Systemkennwort ein und drücken Sie die Eingabetaste. Nächste Schritte Wenn die Option Passwortstatus auf Gesperrt gesetzt ist, geben Sie nach einer Aufforderung beim Neustart das Systemkennwort ein und drücken Sie die Eingabetaste.
Seite 63 Wird auch beim dritten Versuch nicht das korrekte Passwort eingegeben, zeigt das System die folgende Meldung an: Invalid Password! Number of unsuccessful password attempts: <x> System Halted! Must power down. Password Invalid. Number of unsuccessful password attempts: <x> Maximum number of password attempts exceeded.System halted.
Seite 64 Mithilfe der Geräteeinstellungen können Sie Geräteparameter wie Speicher-Controller oder Netzwerkkarten konfigurieren. Dell Lifecycle Controller Der Dell Lifecycle Controller (LC) ist eine integrierte Lösung für erweiterte Systemverwaltung, die Funktionen für die Bereitstellung, Konfiguration und Aktualisierung von Systemen sowie für Wartung und Diagnose umfasst. Der LC wird als Teil der Out-of-band-Lösung iDRAC und der auf Dell Systemen integrierten UEFI-Anwendungen (Unified Extensible Firmware Interface) bereitgestellt.
Seite 65 Launch System Setup (System-Setup Ermöglicht den Zugriff auf das System-Setup. starten) Launch Lifecycle Controller (Starten des Beendet den Start-Manager und ruft das Dell Lifecycle Controller-Programm auf. Lifecycle Controller) Systemdienstprogramme Ermöglicht das Starten von Systemdienstprogrammen wie z. B. „Diagnose starten“, „Explorer für BIOS-Aktualisierungsdateien“, „System neu starten“.
Seite 66 Mindestvalidierung der POST- und System Management-Konfiguration In diesem Abschnitt sind die POST-Mindestanforderungen für das System und die Validierung der System des Dell System beschrieben. Themen: • Mindestkonfiguration für POST • Konfigurationsvalidierung Mindestkonfiguration für POST Die im Folgenden aufgeführten Komponenten sind die Mindestkonfiguration für POST: ●...
Seite 67 Tabelle 62. Fehler bei der Konfigurationsvalidierung (fortgesetzt) Fehler Beschreibung Mögliche Ursache und Beispiel Empfehlungen Fehlerprotokollen gemeldet. Installieren Sie das fehlende Element (Kabel, Riser usw.). Comm-Fehler Ein Konfigurationselement reagiert während Systemmanagement- Comm-Fehler: Rückwandplatine 2 einer Bestandsprüfung nicht über die Seitenbandkommunikation Managementschnittstelle auf iDRAC. Trennen Sie den Netzstrom, setzen Sie das Element neu ein und ersetzen Sie das...
Seite 68 Maßnahmen zur Fehlerbehebung oder einfache Reparaturen sollten Sie nur dann selbst durchführen, wenn dies laut Produktdokumentation genehmigt ist, oder wenn Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und befolgen Sie die mit dem Produkt gelieferten Sicherheitshinweise.
Seite 69 Beim Ersetzen des Hot-Swap-fähigen Netzteils nach dem nächsten Serverstart; das neue Netzteil wird automatisch auf die gleiche Firmware und Konfiguration wie das zuvor installierte aktualisiert. Weitere Informationen über die Konfiguration von Ersatzteilen finden Sie im Handbuch für Lifecycle Controller unter https://www.dell.com/idracmanuals. ANMERKUNG: Beim Ersetzen fehlerhafter Speicher-Controller/FC/NIC-Karte mit dem gleichen Kartentyp, nachdem Sie das System eingeschaltet haben;...
Seite 70 ANMERKUNG: Informationen zur Verkabelung von Gleichstrom-Netzteilen finden Sie unter https://www.dell.com/ poweredgemanuals > Rack-Server > PowerEdge R7615 > Dieses Produkt auswählen -> Dokumentation > Handbücher und Dokumente > Anweisungen zur Verkabelung für - 48- bis 60-V-Gleichstromnetzteil. Optionale Frontverkleidung Entfernen der Frontverkleidung Voraussetzungen 1.
Seite 71 Abbildung 23. Entfernen der Frontverkleidung Installieren der Frontverkleidung Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. ANMERKUNG: Der Schlüssel der Blende ist Teil des Blendenpakets. Schritte 1. Setzen Sie die Laschen der Frontverkleidung korrekt ausgerichtet in die Schlitze am Gehäuse ein. 2.
Seite 72 Abbildung 24. Frontverkleidung installieren Systemabdeckung Systemabdeckung entfernen Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems. 3. Schalten Sie das System und alle angeschlossenen Peripheriegeräte aus. 4.
Seite 73 Abbildung 25. Systemabdeckung entfernen Nächste Schritte Bringen Sie die Systemabdeckung wieder Installieren der Systemabdeckung Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems. 3. Vergewissern Sie sich, dass alle internen Kabel angeschlossen und so verlegt sind, dass sie nicht behindern. Achten Sie darauf, dass keine Werkzeuge oder zusätzlichen Bauteile im System zurückbleiben.
Seite 74 Abbildung 26. Installieren der Systemabdeckung Nächste Schritte Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Systems. Laufwerk-Rückwandplatinenabdeckung Entfernen der Abdeckung der Laufwerkrückwandplatine Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.
Seite 75 Abbildung 27. Entfernen der Abdeckung der Laufwerkrückwandplatine Nächste Schritte Installieren Sie die Laufwerkrückwandplatine. Installieren der Rückwandplatinenabdeckung Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems. Schritte 1.
Seite 76 Abbildung 28. Installieren der Rückwandplatinenabdeckung Nächste Schritte 1. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Systems. Installieren und Entfernen von Systemkomponenten...
Seite 77 Luftstromverkleidung Entfernen des Luftkanals Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems. VORSICHT: Betreiben Sie das System niemals mit entferntem Kühlgehäuse. Das System kann andernfalls schnell überhitzen, was zum Abschalten des Systems und zu Datenverlust führt.
Seite 78 2. Senken Sie den Luftkanal in das System ab, bis er fest einrastet. Abbildung 30. Installieren des Luftkanals Nächste Schritte 1. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Systems. Entfernen der oberen Abdeckung des GPU-Luftkanals Voraussetzungen VORSICHT: Betreiben Sie das System niemals mit entferntem Kühlgehäuse.
Seite 79 Abbildung 31. Entfernen der oberen Abdeckung des GPU-Luftkanals Nächste Schritte Tauschen Sie die obere Abdeckung des GPU-Luftkanals aus. Installieren der oberen Abdeckung des GPU-Luftkanals Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Anweisungen im Kapitel Vor der Arbeit an Komponenten im Inneren des Systems.
Seite 80 Abbildung 32. Installieren der oberen Abdeckung des GPU-Luftkanals Nächste Schritte 1. Befolgen Sie die Anweisungen im Kapitel Nach der Arbeit an Komponenten im Inneren des Systems. Entfernen des Platzhalters für den GPU-Luftkanal Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2.
Seite 81 Abbildung 33. Entfernen des Platzhalters für den GPU-Luftkanal Nächste Schritte Tauschen Sie den Platzhalter für den GPU-Luftkanal aus. Installieren des Platzhalters für den GPU-Luftkanal Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Anweisungen im Kapitel Vor der Arbeit an Komponenten im Inneren des Systems.
Seite 82 Abbildung 34. Installieren des Platzhalters für den GPU-Luftkanal Nächste Schritte Installieren Sie die obere Abdeckung des GPU-Luftkanals. 2. Befolgen Sie die Anweisungen im Kapitel Nach der Arbeit an Komponenten im Inneren des Systems. Entfernen des GPU-Luftkanals Voraussetzungen VORSICHT: Betreiben Sie das System niemals mit entferntem Kühlgehäuse. Das System kann andernfalls schnell überhitzen, was zum Abschalten des Systems und zu Datenverlust führt.
Seite 83 Abbildung 35. Entfernen des GPU-Luftkanals Nächste Schritte Tauschen Sie den GPU-Luftkanal aus. Installieren des GPU-Luftkanals Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Anweisungen im Kapitel Vor der Arbeit an Komponenten im Inneren des Systems. Entfernen Sie die obere Abdeckung des GPU-Luftkanals.
Seite 84 Abbildung 36. Installieren des GPU-Luftkanals Nächste Schritte Installieren Sie die Erweiterungs-Riser gesamter Länge. Installieren Sie die obere Abdeckung des GPU-Luftkanals. 3. Befolgen Sie die Anweisungen im Kapitel Nach der Arbeit an Komponenten im Inneren des Systems. Entfernen des Luftkanals des hinteren Laufwerksmoduls für 2 x 2,5" Voraussetzungen VORSICHT: Betreiben Sie das System niemals mit entferntem Kühlgehäuse.
Seite 85 Abbildung 37. Entfernen des Luftkanals des hinteren Laufwerksmoduls für 2 x 2,5" Nächste Schritte Installieren Sie den Luftkanal des hinteren Laufwerksmoduls für 2 x 2,5". Installieren des Luftkanals des hinteren Laufwerksmoduls für 2 x 2,5" Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2.
Seite 86 Abbildung 38. Installieren des Luftkanals des hinteren Laufwerksmoduls für 2 x 2,5" Nächste Schritte 1. Befolgen Sie die Anweisungen im Kapitel Nach der Arbeit an Komponenten im Inneren des Systems. Entfernen des Luftkanals des hinteren Laufwerksmoduls für 4 x 2,5" Voraussetzungen VORSICHT: Betreiben Sie das System niemals mit entferntem Kühlgehäuse.
Seite 87 Abbildung 39. Entfernen des Luftkanals des hinteren Laufwerksmoduls für 4 x 2,5" Nächste Schritte Setzen Sie den Luftkanal des hinteren Laufwerksmoduls für 4 x 2,5" wieder ein. Installieren des Luftkanals des hinteren Laufwerksmoduls für 4 x 2,5" Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2.
Seite 88 Abbildung 40. Installieren des Luftkanals des hinteren Laufwerksmoduls für 4 x 2,5" Nächste Schritte 1. Befolgen Sie die Anweisungen im Kapitel Nach der Arbeit an Komponenten im Inneren des Systems. Kühllüfter Entfernen der Lüfterkäfigbaugruppe Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2.
Seite 89 Abbildung 41. Entfernen der Lüfterkäfigbaugruppe Nächste Schritte Tauschen Sie die Lüfterbaugruppe aus. Installieren der Lüfterkäfigbaugruppe Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. VORSICHT: Stellen Sie sicher, dass die Kabel im System ordnungsgemäß angebracht und mit der Kabelhalteklammer befestigt sind, bevor Sie die Lüfterkäfigbaugruppe installieren. Nicht korrekt verlegte Kabel können beschädigt werden.
Seite 90 Abbildung 42. Installieren der Lüfterkäfigbaugruppe Nächste Schritte 1. Falls entfernt: Installieren Sie den Luftkanal 2. Befolgen Sie die Anweisungen im Kapitel Nach der Arbeit an Komponenten im Inneren des Systems. Entfernen eines Lüfters Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2.
Seite 91 Abbildung 43. Entfernen eines Lüfters Nächste Schritte Setzen Sie einen Lüfter ein. Einsetzen eines Kühlungslüfters Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Anweisungen im Kapitel Before working inside your system (Vor der Arbeit an Komponenten im Inneren des Systems). ANMERKUNG: Die Vorgehensweise bei der Installation von Standard(Std)-, Hochleistungssilber(HPR-SLVR)- oder leistungsfähigem Gold(HPR Gold)-Lüftern ist dieselbe.
Seite 92 Abbildung 44. Einsetzen eines Kühlungslüfters Nächste Schritte 1. Befolgen Sie die Anweisungen im Kapitel After working inside your system (Nach der Arbeit an Komponenten im Inneren des Systems). Entfernen des Kühlungslüfters des hinteren 2 x 2,5-Zoll- Laufwerksmoduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2.
Seite 93 Abbildung 45. Entfernen des Kühlungslüfters des hinteren 2 x 2,5-Zoll-Laufwerksmoduls Nächste Schritte Setzen Sie den Kühlungslüfter des hinteren 2 x 2,5-Zoll-Laufwerksmoduls wieder ein. Installieren des Kühlungslüfters des hinteren 2 x 2,5-Zoll- Laufwerksmoduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2.
Seite 94 Abbildung 46. Installieren des Kühlungslüfters des hinteren 2 x 2,5-Zoll-Laufwerksmoduls Nächste Schritte Installieren Sie den Luftkanal des hinteren Laufwerkmoduls für 2 x 2,5". 2. Befolgen Sie die Anweisungen im Kapitel After working inside your system (Nach der Arbeit an Komponenten im Inneren des Systems). Entfernen des Kühlungslüfter des hinteren 4 x 2,5-Zoll- Laufwerksmoduls Voraussetzungen...
Seite 95 Abbildung 47. Entfernen des Kühlungslüfter des hinteren 4 x 2,5-Zoll-Laufwerksmoduls Nächste Schritte Setzen Sie den Kühlungslüfter des hinteren 4 x 2,5-Zoll-Laufwerksmoduls wieder ein. Installieren des Kühlungslüfters des hinteren 4 x 2,5-Zoll- Laufwerksmoduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2.
Seite 96 Abbildung 48. Installieren des Kühlungslüfters des hinteren 4 x 2,5-Zoll-Laufwerksmoduls Nächste Schritte Installieren Sie den Luftkanal des hinteren Laufwerksmoduls für 4 x2,5". 2. Befolgen Sie die Anweisungen im Kapitel Nach der Arbeit an Komponenten im Inneren des Systems. Laufwerke Entfernen eines Laufwerkplatzhalters Voraussetzungen 1.
Seite 97 Abbildung 49. Entfernen eines Laufwerkplatzhalters Nächste Schritte Setzen Sie den Laufwerkplatzhalter wieder ein. Einsetzen eines Laufwerkplatzhalters Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. Entfernen Sie gegebenenfalls die Frontverkleidung. Schritte Schieben Sie die Laufwerkplatzhalter in den Laufwerksteckplatz, bis die Entriegelungstaste einrastet. Abbildung 50.
Seite 98 VORSICHT: Bevor Sie versuchen, bei laufendem System ein Laufwerk zu entfernen oder einzusetzen, vergewissern Sie sich in der Dokumentation zur Speicher-Controllerkarte, dass der Hostadapter korrekt für das Entfernen und Einsetzen von Laufwerken konfiguriert ist. VORSICHT: Zur Vermeidung von Datenverlust müssen Sie sicherstellen, dass Ihr Betriebssystem die Installation von Laufwerken unterstützt.
Seite 99 VORSICHT: Um Datenverlust zu vermeiden, stellen Sie sicher, dass das Betriebssystem das Installieren von Laufwerken im Hot-Swap-Verfahren unterstützt. Informationen hierzu finden Sie in der mit dem Betriebssystem gelieferten Dokumentation. VORSICHT: Wenn ein Hot-Swap-fähiges Ersatzlaufwerk bei eingeschaltetem System installiert wird, wird automatisch mit der Neuerstellung des Laufwerks begonnen.
Seite 100 2. Heben Sie das Laufwerk aus dem Laufwerkträger heraus. Abbildung 53. Laufwerk aus Laufwerkträger entfernen Nächste Schritte Setzen Sie das Laufwerk in den Laufwerkträger. Einsetzen des Laufwerks in den Laufwerkträger Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. Entfernen Sie den Laufwerkplatzhalter.
Seite 101 Abbildung 54. Einsetzen eines Laufwerks in den Laufwerkträger Nächste Schritte Installieren Sie den Laufwerkträger. Hinteres Laufwerksmodul Entfernen des hinteren 2 x 2,5-Zoll-Laufwerksmoduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Anweisungen im Kapitel Vor der Arbeit an Komponenten im Inneren des Systems.
Seite 102 Abbildung 55. Entfernen des hinteren Laufwerksmoduls für 2 x 2,5" Nächste Schritte Ersetzen des hinteren 2 x 2,5-Zoll-Laufwerksmoduls. Installieren des hinteren 2 x 2,5-Zoll-Laufwerksmoduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Anweisungen im Kapitel Vor der Arbeit an Komponenten im Inneren des Systems.
Seite 103 Abbildung 56. Installieren des hinteren 2 x 2,5-Zoll-Laufwerksmoduls Nächste Schritte 1. Schließen Sie die Stromkabel am hinteren Laufwerksmodul an, achten Sie auf korrekte Führung. Bauen Sie die Laufwerke ein. 3. Falls entfernt: Installieren Sie den Luftkanal. 4. Befolgen Sie die Anweisungen im Kapitel Nach der Arbeit an Komponenten im Inneren des Systems.
Seite 104 6. Trennen Sie die an das hintere Laufwerksmodul angeschlossenen Kabel. ANMERKUNG: Weitere Informationen finden Sie unter Kabelführung. Schritte 1. Lösen Sie mit einem Kreuzschlitzschraubenzieher (Größe 2) die unverlierbaren Schrauben, mit denen das hintere Laufwerksmodul am System befestigt ist. 2. Heben Sie das hintere Laufwerksmodul aus dem System. Abbildung 57.
Seite 105 Einbauen des hinteren 4 x 2,5-Zoll-Laufwerksmoduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Anweisungen im Kapitel Vor der Arbeit an Komponenten im Inneren des Systems. 3. Falls erforderlich: Entfernen Sie den Luftkanal. Entfernen Sie die Laufwerke.
Seite 106 Tabelle 65. Unterstützte Rückwandplatinenoptionen System Unterstützte Festplattenoptionen 2,5-Zoll (x8)-NVMe-Rückwandplatine 2,5-Zoll-SAS- oder SATA-Rückwandplatine (x 8) PowerEdge R7615 Rückwandplatine für 8 x 3,5" (SAS oder SATA) 3,5-Zoll-SAS- oder SATA-Rückwandplatine (x12) 2,5-Zoll SAS-, SATA- oder NVMe-Rückwandplatine (x24) Abbildung 59. 8 x 2,5-Zoll-NVMe-Laufwerkrückwandplatine 1. BP_PWR_CTRL 2.
Seite 107 Abbildung 61. Rückseite der Laufwerkrückwandplatine für 8 x 3,5" 1. BP_DST_SA1 (PERC zu Rückwandplatine) 2. BP_PWR_CTRL Abbildung 62. Vorderseite der Laufwerkrückwandplatine für 8 x 3,5" 1. BP_PWR_1 (Stromversorgungskabel der Rückwandplatine und Signalkabel zu Systemplatine) Abbildung 63. 12 x 3,5-Zoll-Laufwerkrückwandplatine 1. BP_DST_SB1 2.
Seite 108 Abbildung 65. 24 x 2,5-Zoll-Laufwerksrückwandplatine (Draufsicht) 1. BP_CTRL 2. BP_PWR_1 (Stromversorgungskabel der Rückwandplatine und Signalkabel zu Systemplatine) 3. BP_DST_PA1 (PCIe/NVMe-Anschluss) 4. BP_PWR_2 (Stromversorgungskabel der Rückwandplatine und Signalkabel zu Systemplatine) 5. BP_ DST_PB1 (PCIe/NVMe-Anschluss) 6. BP_PWR_CTRL 7. BP_ DST_PA2 (PCIe/NVMe-Anschluss) 8. BP_ DST_PB2 (PCIe/NVMe-Anschluss) 9.
Seite 109 ANMERKUNG: Das Verfahren zum Entfernen der Rückwandplatine ist für alle Rückwandplatinen-Konfigurationen ähnlich. 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren des Systems. Entfernen Sie die Abdeckung der Rückwandplatine.
Seite 110 4. Sofern installiert: Entfernen Sie den Luftkanal oder entfernen Sie den GPU-Luftkanal. Entfernen Sie die Lüfterkäfigbaugruppe. Entfernen Sie die Laufwerke. 7. Trennen Sie die Kabel der Laufwerksrückwandplatine vom Anschluss auf der Systemplatine und der Rückwandplatine. ANMERKUNG: Weitere Informationen finden Sie unter Kabelführung. ANMERKUNG: Um eine Beschädigung der Rückwandplatine zu vermeiden, stellen Sie sicher, dass Sie die Bedienfeldkabel aus den Kabelführungsklemmen bewegen, bevor Sie die Rückwandplatine entfernen.
Seite 111 Seitenwandhalterungen Entfernen der Halterung der Seitenwand Es gibt zwei seitliche Wandhalterungen auf beiden Seiten des Systems. Das Verfahren zum Entfernen ist ähnlich. Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren des Systems.
Seite 112 Installieren der Halterung der Seitenwand Es gibt zwei seitliche Wandhalterungen auf beiden Seiten des Systems. Das Installationsverfahren ist ähnlich. Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren Ihres Systems.
Seite 113 Kabelführung Abbildung 71. 8 x 3,5"-SAS/SATA und fPERC10.15 ANMERKUNG: Befolgen Sie die in der Tabelle gezeigte Reihenfolge, um die Kabel zu entfernen, und die umgekehrte Reihenfolge, um die Kabel zu installieren. Tabelle 66. 8 x 3,5"-SAS/SATA und fPERC Reihenfolge SL1_CPU1_PA1 (Signalanschluss auf der CTRL_DST_PA1 (fPERC- Hauptplatine) Eingangsanschluss)
Seite 114 Abbildung 72. 12 x 3,5"-SAS/SATA mit APERC 11 in Riser 2 ANMERKUNG: Befolgen Sie die in der Tabelle gezeigte Reihenfolge, um die Kabel zu entfernen, und die umgekehrte Reihenfolge, um die Kabel zu installieren. Tabelle 67. 12 x 3,5"-SAS/SATA mit APERC 11 in Riser 2 Reihenfolge CTRL_SRC_SB1 (fPERC-Controller- BP_DST_SB1 (Signalanschluss der...
Seite 115 Abbildung 73. 12 x 3,5"-SAS/SATA mit APERC 11 in Riser 2 und 2 x 2,5"-SAS/SATA hinten ANMERKUNG: Befolgen Sie die in der Tabelle gezeigte Reihenfolge, um die Kabel zu entfernen, und die umgekehrte Reihenfolge, um die Kabel zu installieren. Tabelle 68. 12 x 3,5"-SAS/SATA mit APERC 11 in Riser 2 und 2 x 2,5"-SAS/SATA hinten Reihenfolge CTRL_SRC_SA1 (fPERC-Controller- BP_DST_SA1 (Signalanschluss der...
Seite 116 Abbildung 74. 12 x 3,5"-SAS/SATA mit APERC 12 in Riser 2 und 2 x 2,5"-SAS/SATA hinten ANMERKUNG: Befolgen Sie die in der Tabelle gezeigte Reihenfolge, um die Kabel zu entfernen, und die umgekehrte Reihenfolge, um die Kabel zu installieren. Tabelle 69. 12 x 3,5"-SAS/SATA mit APERC 12 in Riser 2 und 2 x 2,5"-SAS/SATA hinten Reihenfolge CTRL_SRC_SA1 (fPERC-Controller- BP_DST_SA1 (Signalanschluss der...
Seite 117 Abbildung 75. 12 x 3,5"-SAS/SATA mit APERC 11 in Riser 2 und 4 x 2,5"-SAS/SATA hinten ANMERKUNG: Befolgen Sie die in der Tabelle gezeigte Reihenfolge, um die Kabel zu entfernen, und die umgekehrte Reihenfolge, um die Kabel zu installieren. Tabelle 70. 12 x 3,5"-SAS/SATA mit APERC 11 in Riser 2 und 4 x 2,5"-SAS/SATA hinten Reihenfolge SIG_PWR_0 (Netzanschluss der BP_PWR_1 (Netzanschluss auf der...
Seite 118 Abbildung 76. 12 x 3,5"-SAS/SATA mit APERC 12 in Riser 2 und 4 x 2,5"-SAS/SATA hinten ANMERKUNG: Befolgen Sie die in der Tabelle gezeigte Reihenfolge, um die Kabel zu entfernen, und die umgekehrte Reihenfolge, um die Kabel zu installieren. Tabelle 71. 12 x 3,5"-SAS/SATA mit APERC 12 in Riser 2 und 4 x 2,5"-SAS/SATA hinten Reihenfolge SIG_PWR_0 (Netzanschluss der BP_PWR_1 (Netzanschluss auf der...
Seite 119 Abbildung 77. 8 x 2,5"-SSD (x4-PCIe, U.2, NVMe) ANMERKUNG: Befolgen Sie die in der Tabelle gezeigte Reihenfolge, um die Kabel zu entfernen, und die umgekehrte Reihenfolge, um die Kabel zu installieren. Tabelle 72. 8 x 2,5"-SSD (x4-PCIe, U.2, NVMe) Reihenfolge SIG_PWR_1 (Netzanschluss der BP_PWR_1 (Netzanschluss auf der Systemplatine)
Seite 120 Abbildung 78. 8 x 2,5"-SSD (x4-PCIe, U.2, NVMe) mit FPERC 11 ANMERKUNG: Befolgen Sie die in der Tabelle gezeigte Reihenfolge, um die Kabel zu entfernen, und die umgekehrte Reihenfolge, um die Kabel zu installieren. Tabelle 73. 8 x 2,5"-SSD (x4-PCIe, U.2, NVMe) mit FPERC 11 Reihenfolge SIG_PWR_1 (Netzanschluss der BP_PWR_1 (Netzanschluss auf der...
Seite 121 Abbildung 79. 8 x 2,5"-SSD (x4-PCIe, U.2, NVMe) mit FPERC 12 ANMERKUNG: Befolgen Sie die in der Tabelle gezeigte Reihenfolge, um die Kabel zu entfernen, und die umgekehrte Reihenfolge, um die Kabel zu installieren. Tabelle 74. 8 x 2,5"-SSD (x4-PCIe, U.2, NVMe) mit FPERC 12 Reihenfolge SIG_PWR_1 (Netzanschluss der BP_PWR_1 (Netzanschluss auf der...
Seite 122 Abbildung 80. 8 x 2,5"-SAS3 (universell, flaches Profil) mit FPERC 11 ANMERKUNG: Befolgen Sie die in der Tabelle gezeigte Reihenfolge, um die Kabel zu entfernen, und die umgekehrte Reihenfolge, um die Kabel zu installieren. Tabelle 75. 8 x 2,5"-SAS3 (universell, flaches Profil) mit FPERC 11 Reihenfolge SIG_PWR_2 (Netzanschluss der BP_PWR_1 (Netzanschluss auf der...
Seite 123 Abbildung 81. 16 x 2,5"-SAS/SATA (flaches Profil) mit FPERC 11 ANMERKUNG: Befolgen Sie die in der Tabelle gezeigte Reihenfolge, um die Kabel zu entfernen, und die umgekehrte Reihenfolge, um die Kabel zu installieren. Tabelle 76. 16 x 2,5"-SAS/SATA (flaches Profil) mit FPERC 11 Reihenfolge SIG_PWR_2 (Netzanschluss der BP_PWR_1 (Netzanschluss auf der...
Seite 124 Abbildung 82. 16 x 2,5"-SAS/SATA (flaches Profil) mit FPERC 12 ANMERKUNG: Befolgen Sie die in der Tabelle gezeigte Reihenfolge, um die Kabel zu entfernen, und die umgekehrte Reihenfolge, um die Kabel zu installieren. Tabelle 77. 16 x 2,5"-SAS/SATA (flaches Profil) mit FPERC 12 Reihenfolge SIG_PWR_2 (Netzanschluss der BP_PWR_1 (Netzanschluss auf der...
Seite 125 Abbildung 83. 16 x U.2-Gen4 (flaches Profil) ANMERKUNG: Befolgen Sie die in der Tabelle gezeigte Reihenfolge, um die Kabel zu entfernen, und die umgekehrte Reihenfolge, um die Kabel zu installieren. Tabelle 78. 16 x U.2-Gen4 (flaches Profil) Reihenfolge SIG_PWR_2 (Netzanschluss der BP_PWR_1 (Netzanschluss auf der Systemplatine) Rückwandplatine)
Seite 126 Abbildung 84. 16 x 2,5"-U.2-Gen4 (flaches Profil) mit 2 x FPERC 11 ANMERKUNG: Befolgen Sie die in der Tabelle gezeigte Reihenfolge, um die Kabel zu entfernen, und die umgekehrte Reihenfolge, um die Kabel zu installieren. Tabelle 79. 16 x 2,5"-U.2-Gen4 (flaches Profil) mit 2 x FPERC 11 Reihenfolge SIG_PWR_1 (Netzanschluss der BP_PWR_1 (Netzanschluss auf der...
Seite 127 Abbildung 85. 16 x 2,5"-SAS/SATA mit FPERC 11 + 8 x U.2-Gen4 ANMERKUNG: Befolgen Sie die in der Tabelle gezeigte Reihenfolge, um die Kabel zu entfernen, und die umgekehrte Reihenfolge, um die Kabel zu installieren. Tabelle 80. 16 x 2,5"-SAS/SATA mit FPERC 11 + 8 x U.2-Gen4 Reihenfolge SIG_PWR_0 (Netzanschluss der BP_PWR_1 (Netzanschluss auf der...
Seite 128 Abbildung 86. 16 x 2,5"-SAS/SATA mit FPERC 12 + 8 x U.2-Gen4 ANMERKUNG: Befolgen Sie die in der Tabelle gezeigte Reihenfolge, um die Kabel zu entfernen, und die umgekehrte Reihenfolge, um die Kabel zu installieren. Tabelle 81. 16 x 2,5"-SAS/SATA mit FPERC 12 + 8 x U.2-Gen4 Reihenfolge SIG_PWR_0 (Netzanschluss der BP_PWR_1 (Netzanschluss auf der...
Seite 129 Abbildung 87. 24 x 2,5"-SAS/SATA mit FPERC 11 ANMERKUNG: Befolgen Sie die in der Tabelle gezeigte Reihenfolge, um die Kabel zu entfernen, und die umgekehrte Reihenfolge, um die Kabel zu installieren. Tabelle 82. 24 x 2,5"-SAS/SATA mit FPERC 11 Reihenfolge SIG_PWR_2 (Netzanschluss der BP_PWR_2 (Netzanschluss der Systemplatine)
Seite 130 Abbildung 88. 24 x 2,5"-SAS/SATA mit FPERC 12 ANMERKUNG: Befolgen Sie die in der Tabelle gezeigte Reihenfolge, um die Kabel zu entfernen, und die umgekehrte Reihenfolge, um die Kabel zu installieren. Tabelle 83. 24 x 2,5"-SAS/SATA mit FPERC 12 Reihenfolge SIG_PWR_2 (Netzanschluss der BP_PWR_2 (Netzanschluss der Systemplatine)
Seite 131 Abbildung 89. 24 x 2,5"-SAS/SATA mit 8 universellen Laufwerken und FPERC 11 ANMERKUNG: Befolgen Sie die in der Tabelle gezeigte Reihenfolge, um die Kabel zu entfernen, und die umgekehrte Reihenfolge, um die Kabel zu installieren. Tabelle 84. 24 x 2,5"-SAS/SATA mit 8 universellen Laufwerken und FPERC 11 Reihenfolge SL7_CPU1_PB4 (Signalanschluss auf der DST_PA2 (Signalanschluss auf der...
Seite 132 Abbildung 90. 24 x 2,5"-SAS/SATA mit 8 universellen Laufwerken und FPERC 12 ANMERKUNG: Befolgen Sie die in der Tabelle gezeigte Reihenfolge, um die Kabel zu entfernen, und die umgekehrte Reihenfolge, um die Kabel zu installieren. Tabelle 85. 24 x 2,5"-SAS/SATA mit 8 universellen Laufwerken und FPERC 12 Reihenfolge SL7_CPU1_PB4 (Signalanschluss auf der DST_PA2 (Signalanschluss auf der...
Seite 133 Abbildung 91. 24 x 2,5"-SAS/SATA-Laufwerk mit 2 x 2,5"-SAS/SATA-Laufwerk und FPERC 11 ANMERKUNG: Befolgen Sie die in der Tabelle gezeigte Reihenfolge, um die Kabel zu entfernen, und die umgekehrte Reihenfolge, um die Kabel zu installieren. Tabelle 86. 24 x 2,5"-SAS/SATA-Laufwerk mit 2 x 2,5"-SAS/SATA-Laufwerk und FPERC 11 Reihenfolge SIG_PWR_1 (Netzanschluss der BP_PWR_1 (Netzanschluss auf der...
Seite 134 Abbildung 92. 24 x 2,5"-SAS/SATA-Laufwerk mit 2 x 2,5"-SAS/SATA-Laufwerk und FPERC 12 ANMERKUNG: Befolgen Sie die in der Tabelle gezeigte Reihenfolge, um die Kabel zu entfernen, und die umgekehrte Reihenfolge, um die Kabel zu installieren. Tabelle 87. 24 x 2,5"-SAS/SATA-Laufwerk mit 2 x 2,5"-SAS/SATA-Laufwerk und FPERC 12 Reihenfolge SIG_PWR_1 (Netzanschluss der BP_PWR_1 (Netzanschluss auf der...
Seite 135 Abbildung 93. 24 x 2,5"-SAS/SATA-Laufwerk mit 2 universellen Laufwerken und FPERC 11 ANMERKUNG: Befolgen Sie die in der Tabelle gezeigte Reihenfolge, um die Kabel zu entfernen, und die umgekehrte Reihenfolge, um die Kabel zu installieren. Tabelle 88. 24 x 2,5"-SAS/SATA-Laufwerk mit 2 universellen Laufwerken und FPERC 11 Reihenfolge SIG_PWR_1 (Netzanschluss der BP_PWR_1 (Netzanschluss auf der...
Seite 136 Abbildung 94. 24 x 2,5"-SAS/SATA-Laufwerk mit 2 universellen Laufwerken und FPERC 12 ANMERKUNG: Befolgen Sie die in der Tabelle gezeigte Reihenfolge, um die Kabel zu entfernen, und die umgekehrte Reihenfolge, um die Kabel zu installieren. Tabelle 89. 24 x 2,5"-SAS/SATA-Laufwerk mit 2 universellen Laufwerken und FPERC 12 Reihenfolge SIG_PWR_1 (Netzanschluss der BP_PWR_1 (Netzanschluss auf der...
Seite 137 Abbildung 95. 24 x 2,5"-SAS/SATA-Laufwerk mit 4 x 2,5"-Laufwerk und FPERC 11 ANMERKUNG: Befolgen Sie die in der Tabelle gezeigte Reihenfolge, um die Kabel zu entfernen, und die umgekehrte Reihenfolge, um die Kabel zu installieren. Tabelle 90. 24 x 2,5"-SAS/SATA-Laufwerk mit 4 x 2,5"-Laufwerk und FPERC 11 Reihenfolge SIG_PWR_2 (Netzanschluss der BP_PWR_2 (Netzanschluss der...
Seite 138 Abbildung 96. 24 x 2,5"-SAS/SATA-Laufwerk mit 4 x 2,5"-Laufwerk und FPERC 12 ANMERKUNG: Befolgen Sie die in der Tabelle gezeigte Reihenfolge, um die Kabel zu entfernen, und die umgekehrte Reihenfolge, um die Kabel zu installieren. Tabelle 91. 24 x 2,5"-SAS/SATA-Laufwerk mit 4 x 2,5"-Laufwerk und FPERC 12 Reihenfolge SIG_PWR_1 (Netzanschluss der BP_PWR_1 (Netzanschluss auf der...
Seite 139 Abbildung 97. 24 x 2,5"-U.2-Laufwerk (Gen5, einfache Breite) ANMERKUNG: Befolgen Sie die in der Tabelle gezeigte Reihenfolge, um die Kabel zu entfernen, und die umgekehrte Reihenfolge, um die Kabel zu installieren. Tabelle 92. 24 x 2,5"-U.2-Laufwerk (Gen5, einfache Breite) Reihenfolge SL4_CPU1_PB2 (Signalanschluss auf der CTRL_DST_PB2 (fPERC- Systemplatine)
Seite 140 Entfernen Sie die Abdeckung der Laufwerkrückwandplatine. 5. Sofern erforderlich: Entfernen Sie den Luftkanal oder entfernen Sie den GPU-Luftkanal. Entfernen Sie gegebenenfalls die Abdeckung der Laufwerkrückwandplatine. 7. Ziehen Sie alle Kabel ab und notieren Sie sich die Kabelführung. ANMERKUNG: Weitere Informationen finden Sie unter Kabelführung. Schritte 1.
Seite 141 Schritte 1. Richten Sie die Anschlüsse und Führungsschlitze des rückseitig montierten PERC-Frontmoduls auf die Anschlüsse und Führungsstifte auf der Laufwerkrückwandplatine aus. 2. Schieben Sie das PERC-Frontmodul ein, bis das Modul mit der Laufwerksrückwandplatine verbunden ist. 3. Entfernen Sie mithilfe eines Kreuzschlitzschraubendrehers Nr. 2 die unverlierbaren Schrauben am rückseitig montierten PERC- Frontmodul.
Seite 142 ANMERKUNG: Weitere Informationen finden Sie unter Kabelführung. Schritte 1. Lösen Sie mithilfe eines Kreuzschlitzschraubendrehers Nr. 2 die unverlierbaren Schrauben am vorderseitig zu montierenden PERC- Frontmodul. 2. Schieben Sie das vorderseitig zu montierende PERC-Frontmodul, um es vom Anschluss auf der Laufwerksrückwandplatine zu lösen. Abbildung 100.
Seite 143 Abbildung 101. Installieren des vorderseitig zu montierenden PERC-Frontmoduls Nächste Schritte 1. Verbinden Sie alle Kabel und beachten Sie die Kabelführung. Installieren Sie die Lüfterkäfigbaugruppe. 3. Falls entfernt: Installieren Sie den Luftkanal oder installieren Sie den GPU-Luftkanal. Installieren Sie die Abdeckung der Laufwerkrückwandplatine.
Seite 144 Abbildung 102. Entfernen des PERC-Adaptermoduls 4. Wenn das PERC-Adaptermodul nicht ersetzt werden soll, installieren Sie eine Platzhalterhalterung und schließen Sie die Halteverrieglung für Kartenrückhalteriegel. Abbildung 103. Einsetzen des Abdeckblechs Nächste Schritte Setzen Sie das PERC-Adaptermodul wieder ein. Installieren und Entfernen von Systemkomponenten...
Seite 145 Installieren des Adapters für das PERC-Modul Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Anweisungen im Kapitel Vor der Arbeit an Komponenten im Inneren des Systems. 3. Sofern erforderlich: Entfernen Sie den Luftkanal oder entfernen Sie den GPU-Luftkanal.
Seite 146 ANMERKUNG: Die Zahlen auf dem Bild zeigen nicht die genauen Schritte. Die Zahlen dienen der Darstellung der Sequenz. Abbildung 105. Installieren des PERC-Adaptermoduls Nächste Schritte 1. Schließen Sie die Kabel an das PERC-Adaptermodul an und verlegen Sie die Kabel ordnungsgemäß. ANMERKUNG: Weitere Informationen finden Sie unter Kabelführung.
Seite 147 Abbildung 106. Entfernen des hinteren Laufwerksgehäuses Nächste Schritte Setzen Sie das hintere Laufwerksgehäuse wieder ein. Installieren des hinteren Laufwerksgehäuses Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems.
Seite 148 Nach der Arbeit an Komponenten im Inneren des Systems. Systemspeicher Richtlinien für Systemspeicher Das PowerEdge R7615-System unterstützt DDR5-Registermodule (RDIMMs). Der Systemspeicher ist aufgeteilt in acht Kanäle pro Prozessor (zwei Arbeitsspeichersockel pro Kanal), mit 12 Arbeitsspeichersockeln pro Prozessor. Die Speicherkanäle sind folgendermaßen organisiert:...
Seite 149 Abbildung 108. Speicherkanäle Tabelle 93. Speicherkanäle Prozes Kanal Kanal Kanal Kanal D Kanal E Kanal Kanal G Kanal H Kanal I Kanal J Kanal K Kanal L Prozes Steck Steckp Steckpl Steckpl Steckplä Steckpl Steckplät Steckplät Steckplä Steckplä Steckplä Steckplä sor 1 plätze lätze...
Seite 150 stellt möglicherweise nur eingeschränkte Arbeitsspeicherkapazität zur Verfügung. Dieser Abschnitt enthält Informationen zu den Regeln für die Speicherbestückung für Systeme mit einem oder zwei Prozessoren. Der Arbeitsspeicherbus kann eine Betriebsgeschwindigkeit von bis zu 4800 MT/s erreichen, abhängig von den folgenden Faktoren: ●...
Seite 151 3. Heben Sie das Speichermodul aus dem System heraus. Abbildung 109. Entfernen eines Speichermoduls Nächste Schritte Setzen Sie das Speichermodul wieder ein. Installieren Sie einen Speichermodulplatzhalter, wenn das Speichermodul dauerhaft entfernt wird. ANMERKUNG: Das Verfahren zum Installieren einer Speichermodul-Platzhalterkarte ist identisch mit dem Verfahren für die Installation eines Speichermoduls.
Seite 152 VORSICHT: Üben Sie keinen Druck auf die Mitte des Speichermoduls aus; üben Sie auf beide Enden des Speichermoduls einen gleichmäßigen Druck aus. 4. Drücken Sie das Speichermodul mit beiden Daumen nach unten, bis die Auswurfhebel fest einrasten. Das Speichermodul ist dann korrekt im Sockel eingesetzt, wenn die Auswurfhebel so ausgerichtet sind wie bei den anderen Sockeln mit installierten Speichermodulen.
Seite 153 Schritte 1. Lösen Sie mit einem Torx-Schraubendreher (Größe T20) die unverlierbare Schraube vollständig, bevor Sie zur nächsten Schraube wechseln (d. h. jeweils eine Schraube lösen). ANMERKUNG: Folgen Sie der Schraubenreihenfolge, die auf dem Kühlkörperetikett angegeben ist. Demontagereihenfolge: 6, 5, 4, 3, 2, 1 ANMERKUNG: Die Zahlen der unverlierbaren Schrauben sind auf dem Kühlkörper markiert.
Seite 154 6. Lösen Sie die unverlierbaren Schrauben mithilfe eines Torx-T20-Schraubendrehers in der auf den Modulen des Kühlkörpers mit Flüssigkeitskühlung angegebenen Reihenfolge: a. Lösen Sie die unverlierbaren Schrauben 1 und 2 teilweise (ca. 3 Umdrehungen). b. Lösen Sie die unverlierbaren Schrauben 3 und 4 teilweise (ca. 3 Umdrehungen). c.
Seite 155 Schritte 1. Lösen Sie mit einem Torx-T20-Schraubendreher die mittlere Schraube, um den Halterahmen zu lösen. Halten Sie den Halterahmen, heben Sie ihn an und drehen Sie ihn leicht über die vertikale Position hinaus (105 Grad). ANMERKUNG: Durch die Federbelastung bleibt der Halterahmen in der „offenen“ Position. Abbildung 113.
Seite 156 Abbildung 115. Entfernen des Trägerrahmens Nächste Schritte Setzen Sie den Prozessor wieder ein. Einbauen des Prozessors Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems. Entfernen Sie den Kühlkörper.
Seite 157 Abbildung 116. Einsetzen des Trägerrahmens in den Schienenrahmen 2. Halten Sie die beiden blauen Laschen fest und drücken Sie den Schienenrahmen nach unten, bis die blauen Riegel einrasten. Abbildung 117. Schließen des Rahmens 3. Befestigen Sie den Halterahmen, indem Sie ihn mit einer Hand nach unten drücken und gleichzeitig mit der anderen Hand die Schraube mit dem Schraubendreher befestigen und festziehen.
Seite 158 Abbildung 118. Befestigen des Halterahmens Nächste Schritte Bauen Sie den Kühlkörper ein. 2. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Systems. Einsetzen des Kühlkörpers Voraussetzungen Nehmen Sie den Kühlkörper nur dann vom Prozessor ab, wenn Sie den Prozessor oder die Systemplatine austauschen möchten. Der Kühlkörper verhindert eine Überhitzung des Prozessors.
Seite 159 Abbildung 119. Auftragen von Wärmeleitpaste VORSICHT: Wenn zu viel Wärmeleitpaste aufgetragen wird, kann die überschüssige Wärmeleitpaste in Kontakt mit dem Prozessorsockel kommen und diesen verunreinigen. ANMERKUNG: Die Spritze für die Wärmeleitpaste ist zum einmaligen Gebrauch bestimmt nur. Entsorgen Sie die Spritze nach der Verwendung.
Seite 160 Abbildung 120. Einsetzen des Kühlkörpers Nächste Schritte 1. Falls entfernt: Installieren Sie den Luftkanal. 2. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Systems. Installieren des Kühlkörpers mit Flüssigkeitskühlung Voraussetzungen Nehmen Sie den Kühlkörper nur dann vom Prozessor ab, wenn Sie den Prozessor oder die Systemplatine austauschen möchten. Der Kühlkörper verhindert eine Überhitzung des Prozessors.
Seite 161 Dies verhindert nicht, dass sich das System dennoch einschalten lässt. Wenn jedoch eine F1/F2-Pause mit einer Fehlermeldung auftritt, finden Sie weitere Informationen im Abschnitt „Troubleshooting für Erweiterungskarten“ im Troubleshooting-Handbuch Dell EMC PowerEdge-Server unter www.dell.com/poweredgemanuals. Richtlinien zur Installation von Erweiterungskarten Die nachfolgende Tabelle beschreibt die unterstützen Erweiterungskarten und Riser-Konfigurationen.
Seite 162 Abbildung 122. Steckplätze auf den Erweiterungskarten-Risern 1. Riser 1 2. Riser 2 3. Riser 3 4. Riser 4 Abbildung 123. R1U 1. Steckplatz 1 2. Steckplatz 2 Installieren und Entfernen von Systemkomponenten...
Seite 163 Abbildung 124. R1T 1. Steckplatz 2 Abbildung 125. R1T 1. Steckplatz 2 Installieren und Entfernen von Systemkomponenten...
Seite 164 Abbildung 126. R2A 1. Steckplatz 3 2. Steckplatz 6 Abbildung 127. R3A 1. Steckplatz 5 Installieren und Entfernen von Systemkomponenten...
Seite 165 Abbildung 128. R3A 1. Steckplatz 5 Abbildung 129. R3B 1. Steckplatz 4 2. Steckplatz 5 Installieren und Entfernen von Systemkomponenten...
Seite 166 Abbildung 130. R4A 1. Steckplatz 7 Abbildung 131. R4P 1. Steckplatz 7 Installieren und Entfernen von Systemkomponenten...
Seite 167 Abbildung 132. R4P 1. Steckplatz 7 Abbildung 133. R4Q 1. Steckplatz 7 2. Steckplatz 8 Installieren und Entfernen von Systemkomponenten...
Seite 168 Abbildung 134. R4S 1. Steckplatz 7 2. Steckplatz 8 Tabelle 96. Erweiterungskarten-Riser-Konfigurationen Konfigurationen Erweiterungskarte PCIe-Steckplätze Formfaktor Steuernder Elektrische n-Riser Prozessor Bandbreite/ physischer Anschluss des Steckplatzes Konfiguration 1: 2 Flaches Profil Prozessor 1 PCIe Gen4 x8 (x16- x16 gesamter Höhe Anschluss) + 2 x8 mit flachem Flaches Profil Prozessor 1...
Seite 169 Tabelle 96. Erweiterungskarten-Riser-Konfigurationen (fortgesetzt) Konfigurationen Erweiterungskarte PCIe-Steckplätze Formfaktor Steuernder Elektrische n-Riser Prozessor Bandbreite/ physischer Anschluss des Steckplatzes Konfiguration 3-1: Gesamte Höhe Prozessor 1 PCIe Gen5 x16 (x16- 2 x16 mit flachem Anschluss) Profil + 2 x8 Flaches Profil Prozessor 1 PCIe Gen4 x16 (x16- gesamter Höhe + 2 Anschluss)
Seite 170 Tabelle 96. Erweiterungskarten-Riser-Konfigurationen (fortgesetzt) Konfigurationen Erweiterungskarte PCIe-Steckplätze Formfaktor Steuernder Elektrische n-Riser Prozessor Bandbreite/ physischer Anschluss des Steckplatzes Konfiguration 5-1: 6 Gesamte Höhe Prozessor 1 PCIe Gen5 x16 (x16- x16 einfache Breite Anschluss) (halbe Länge) Flaches Profil Prozessor 1 PCIe Gen4 x16 (x16- Anschluss) Flaches Profil Prozessor 1...
Seite 171 Tabelle 96. Erweiterungskarten-Riser-Konfigurationen (fortgesetzt) Konfigurationen Erweiterungskarte PCIe-Steckplätze Formfaktor Steuernder Elektrische n-Riser Prozessor Bandbreite/ physischer Anschluss des Steckplatzes Konfiguration 8: 1 Flaches Profil Prozessor 1 PCIe Gen4 x8 (x16- x16 gesamter Höhe Anschluss) + 2 x8 mit flachem Flaches Profil Prozessor 1 PCIe Gen4 x8 (x16- Profil Anschluss)
Seite 172 Tabelle 97. Konfiguration 0: Kein Riser – CPU (fortgesetzt) Kartentyp Steckplatzpriorität Maximale Anzahl an Karten Broadcom (OCP: 25 Gbit/s) Integrierter Steckplatz Broadcom (OCP: 25 Gbit/s) Integrierter Steckplatz Broadcom (OCP: 25 Gbit/s) Integrierter Steckplatz Broadcom (OCP: 25 Gbit/s) Integrierter Steckplatz Broadcom (OCP: 25 Gbit/s) Integrierter Steckplatz Broadcom (OCP: 25 Gbit/s) Integrierter Steckplatz...
Seite 173 Tabelle 98. Konfiguration 1: R2A + R3A + R4P (halbe Länge) (fortgesetzt) Kartentyp Steckplatzpriorität Maximale Anzahl an Karten Pensando (SmartNIC: 25 Gbit/s) NVIDIA (MLNX) (SmartNIC: 25 Gbit/s) Intel (SmartNIC: 25 Gbit/s) Mellanox (NIC: 400 Gbit/s) Broadcom (NIC: 100 Gbit/s) 5, 7 Intel (NIC: 100 Gbit/s) 5, 7 Intel (NIC: 100 Gbit/s)
Seite 174 Tabelle 98. Konfiguration 1: R2A + R3A + R4P (halbe Länge) (fortgesetzt) Kartentyp Steckplatzpriorität Maximale Anzahl an Karten Broadcom (NIC: 1 Gbit/s) 5, 7 Broadcom (NIC: 1 Gbit/s) 3, 6 Intel (NIC: 1 Gbit/s) 3, 6 Intel (NIC: 1 Gbit/s) 5, 7 Broadcom (NIC: 1 Gbit/s) 5, 7...
Seite 175 Tabelle 99. Konfiguration 2: R1U + R2A + R3B + R4Q (fortgesetzt) Kartentyp Steckplatzpriorität Maximale Anzahl an Karten FOXCONN (APERC) FOXCONN (APERC) FOXCONN (APERC) FOXCONN (externer Adapter) 3, 6 Externer Adapter 3, 6, 1, 2, 4, 5, 7, 8 Externer Adapter 3, 6, 1, 2, 4, 5, 7, 8 Inventec (LOM-Karte) Integrierter Steckplatz...
Seite 176 Tabelle 99. Konfiguration 2: R1U + R2A + R3B + R4Q (fortgesetzt) Kartentyp Steckplatzpriorität Maximale Anzahl an Karten Intel (NIC: 10 Gbit/s) 3, 6 Intel (NIC: 1 Gbit/s) 3, 6 Intel (NIC: 1 Gbit/s) 1, 2, 4, 5, 7, 8 Broadcom (NIC: 1 Gbit/s) 1, 2, 4, 5, 7, 8 Broadcom (NIC: 1 Gbit/s)
Seite 177 Tabelle 100. Konfiguration 3-1: R1T + R2T + R3B + R4P (halbe Länge) (fortgesetzt) Kartentyp Steckplatzpriorität Maximale Anzahl an Karten FOXCONN (APERC) FOXCONN (APERC) FOXCONN (APERC) FOXCONN (externer Adapter) 3, 6 Externer Adapter 3, 6, 2, 4, 5, 7 Externer Adapter 3, 6, 2, 4, 5, 7 Inventec (LOM-Karte) Integrierter Steckplatz...
Seite 178 Tabelle 100. Konfiguration 3-1: R1T + R2T + R3B + R4P (halbe Länge) (fortgesetzt) Kartentyp Steckplatzpriorität Maximale Anzahl an Karten Broadcom (HBA: FC32) 3, 6 Broadcom (HBA: FC32) 2, 4, 5, 7 Broadcom (HBA: FC32) 3, 6 Broadcom (HBA: FC32) 2, 4, 5, 7 Marvell (HBA: FC32) 2, 4, 5, 7...
Seite 179 Tabelle 100. Konfiguration 3-1: R1T + R2T + R3B + R4P (halbe Länge) (fortgesetzt) Kartentyp Steckplatzpriorität Maximale Anzahl an Karten Intel (OCP: 10 Gbit/s) Integrierter Steckplatz Intel (OCP: 10 Gbit/s) Integrierter Steckplatz Broadcom (OCP: 10 Gbit/s) Integrierter Steckplatz Broadcom (OCP: 1 Gbit/s) Integrierter Steckplatz Intel (OCP: 1 Gbit/s) Integrierter Steckplatz...
Seite 180 Tabelle 101. Konfiguration 3-2: R1T + R2T + R3B + R4P (gesamte Länge) (fortgesetzt) Kartentyp Steckplatzpriorität Maximale Anzahl an Karten NVIDIA (Mellanox) (SmartNIC: 100 Gbit/s) Pensando (SmartNIC: 25 Gbit/s) NVIDIA (MLNX) (SmartNIC: 25 Gbit/s) Intel (SmartNIC: 25 Gbit/s) Mellanox (NIC: 400Gb) 2, 7 Mellanox (NIC: 400Gb) 3, 6...
Seite 181 Tabelle 101. Konfiguration 3-2: R1T + R2T + R3B + R4P (gesamte Länge) (fortgesetzt) Kartentyp Steckplatzpriorität Maximale Anzahl an Karten Intel (NIC: 10 Gbit/s) 2, 4, 5, 7 Intel (NIC: 10 Gbit/s) 3, 6 Intel (NIC: 1 Gbit/s) 3, 6 Intel (NIC: 1 Gbit/s) 2, 4, 5, 7 Broadcom (NIC: 1 Gbit/s)
Seite 182 Tabelle 102. Konfiguration 4-1: R1T + R2T + R3A + R4P (halbe Länge) (fortgesetzt) Kartentyp Steckplatzpriorität Maximale Anzahl an Karten FOXCONN (FPERC) Integrierter Steckplatz FOXCONN (FPERC) Integrierter Steckplatz FOXCONN (FPERC) Integrierter Steckplatz FOXCONN (FPERC) Integrierter Steckplatz FOXCONN (FPERC) Integrierter Steckplatz FOXCONN (externer Adapter) 3, 6 Externer Adapter...
Seite 183 Tabelle 102. Konfiguration 4-1: R1T + R2T + R3A + R4P (halbe Länge) (fortgesetzt) Kartentyp Steckplatzpriorität Maximale Anzahl an Karten Broadcom (HBA: FC64) 3, 6 Broadcom (HBA: FC32) 2, 5, 7 Broadcom (HBA: FC32) 3, 6 Broadcom (HBA: FC32) 2, 5, 7 Broadcom (HBA: FC32) 3, 6 Broadcom (HBA: FC32)
Seite 184 Tabelle 102. Konfiguration 4-1: R1T + R2T + R3A + R4P (halbe Länge) (fortgesetzt) Kartentyp Steckplatzpriorität Maximale Anzahl an Karten Broadcom (OCP: 10 Gbit/s) Integrierter Steckplatz Broadcom (OCP: 10 Gbit/s) Integrierter Steckplatz Intel (OCP: 10 Gbit/s) Integrierter Steckplatz Intel (OCP: 10 Gbit/s) Integrierter Steckplatz Broadcom (OCP: 10 Gbit/s) Integrierter Steckplatz...
Seite 185 Tabelle 103. Konfiguration 4-2: R1T + R2T + R3A + R4P (gesamte Länge) (fortgesetzt) Kartentyp Steckplatzpriorität Maximale Anzahl an Karten Pensando (SmartNIC: 25 Gbit/s) NVIDIA (MLNX) (SmartNIC: 25 Gbit/s) Intel (SmartNIC: 25 Gbit/s) Mellanox (NIC: 400Gb) 2, 5, 7 Mellanox (NIC: 400Gb) 3, 6 Broadcom (NIC: 100 Gbit/s) 2, 5, 7...
Seite 186 Tabelle 103. Konfiguration 4-2: R1T + R2T + R3A + R4P (gesamte Länge) (fortgesetzt) Kartentyp Steckplatzpriorität Maximale Anzahl an Karten Intel (NIC: 10 Gbit/s) 3, 6 Intel (NIC: 10 Gbit/s) 2, 5, 7 Intel (NIC: 10 Gbit/s) 3, 6 Intel (NIC: 1 Gbit/s) 3, 6 Intel (NIC: 1 Gbit/s) 2, 5, 7...
Seite 187 Tabelle 104. Konfiguration 5-1: R1T + R2T + R3A + R4S (halbe Länge) (fortgesetzt) Kartentyp Steckplatzpriorität Maximale Anzahl an Karten FOXCONN (FPERC) Integrierter Steckplatz FOXCONN (FPERC) Integrierter Steckplatz FOXCONN (FPERC) Integrierter Steckplatz FOXCONN (FPERC) Integrierter Steckplatz FOXCONN (FPERC) Integrierter Steckplatz FOXCONN (FPERC) Integrierter Steckplatz FOXCONN (FPERC)
Seite 188 Tabelle 104. Konfiguration 5-1: R1T + R2T + R3A + R4S (halbe Länge) (fortgesetzt) Kartentyp Steckplatzpriorität Maximale Anzahl an Karten Broadcom (NIC: 25 Gbit/s) 2, 5, 7, 8 Broadcom (HBA: FC64) 2, 5, 7, 8 Broadcom (HBA: FC64) 3, 6 Broadcom (HBA: FC32) 2, 5, 7, 8 Broadcom (HBA: FC32)
Seite 189 Tabelle 104. Konfiguration 5-1: R1T + R2T + R3A + R4S (halbe Länge) (fortgesetzt) Kartentyp Steckplatzpriorität Maximale Anzahl an Karten Broadcom (OCP: 25 Gbit/s) Integrierter Steckplatz Broadcom (OCP: 25 Gbit/s) Integrierter Steckplatz Broadcom (OCP: 10 Gbit/s) Integrierter Steckplatz Broadcom (OCP: 10 Gbit/s) Integrierter Steckplatz Intel (OCP: 10 Gbit/s) Integrierter Steckplatz...
Seite 190 Tabelle 105. Konfiguration 5-2: R1T + R2T + R3A + R4S (gesamte Länge) (fortgesetzt) Kartentyp Steckplatzpriorität Maximale Anzahl an Karten Pensando (SmartNIC: 100 Gbit/s) Intel (SmartNIC: 100 Gbit/s) NVIDIA (Mellanox) (SmartNIC: 100 Gbit/s) Pensando (SmartNIC: 25 Gbit/s) NVIDIA (MLNX) (SmartNIC: 25 Gbit/s) Intel (SmartNIC: 25 Gbit/s) Mellanox (NIC: 400Gb) 2, 5, 7, 8...
Seite 191 Tabelle 105. Konfiguration 5-2: R1T + R2T + R3A + R4S (gesamte Länge) (fortgesetzt) Kartentyp Steckplatzpriorität Maximale Anzahl an Karten Broadcom (NIC: 10 Gbit/s) 2, 5, 7, 8 Broadcom (NIC: 10 Gbit/s) 3, 6 Intel (NIC: 10 Gbit/s) 2, 5, 7, 8 Intel (NIC: 10 Gbit/s) 3, 6 Intel (NIC: 10 Gbit/s)
Seite 192 Tabelle 106. Konfiguration 6: R2T + R4Q Kartentyp Steckplatzpriorität Maximale Anzahl an Karten Inventec (serielle 2-HE-Platine) NVIDIA (GPU) 7, 8 NVIDIA (GPU) 7, 8 FOXCONN (FPERC) Integrierter Steckplatz FOXCONN (FPERC) Integrierter Steckplatz FOXCONN (FPERC) Integrierter Steckplatz FOXCONN (FPERC) Integrierter Steckplatz FOXCONN (FPERC) Integrierter Steckplatz FOXCONN (APERC)
Seite 193 Tabelle 106. Konfiguration 6: R2T + R4Q (fortgesetzt) Kartentyp Steckplatzpriorität Maximale Anzahl an Karten Broadcom (HBA: FC32) 7, 8 Broadcom (HBA: FC32) 3, 6 Broadcom (HBA: FC32) 7, 8 Marvell (HBA: FC32) 7, 8 Marvell (HBA: FC32) 3, 6 Marvell (HBA: FC32) 7, 8 Marvell (HBA: FC32) 3, 6...
Seite 194 Tabelle 106. Konfiguration 6: R2T + R4Q (fortgesetzt) Kartentyp Steckplatzpriorität Maximale Anzahl an Karten Broadcom (OCP: 1 Gbit/s) Integrierter Steckplatz Intel (OCP: 1 Gbit/s) Integrierter Steckplatz Broadcom (OCP: 1 Gbit/s) Integrierter Steckplatz FOXCONN (BOSS) Integrierter Steckplatz FOXCONN (BOSS) Integrierter Steckplatz Tabelle 107.
Seite 195 Tabelle 107. Konfiguration 7: R1U + R2T + R4Q (fortgesetzt) Kartentyp Steckplatzpriorität Maximale Anzahl an Karten Mellanox (NIC: 25 Gbit/s) 3, 6 Broadcom (NIC: 25 Gbit/s) 3, 6 Broadcom (NIC: 25 Gbit/s) 1, 2, 7, 8 Broadcom (HBA: FC64) 1, 2, 7, 8 Broadcom (HBA: FC64) 3, 6 Broadcom (HBA: FC32)
Seite 196 Tabelle 107. Konfiguration 7: R1U + R2T + R4Q (fortgesetzt) Kartentyp Steckplatzpriorität Maximale Anzahl an Karten Broadcom (OCP: 25 Gbit/s) Integrierter Steckplatz Broadcom (OCP: 25 Gbit/s) Integrierter Steckplatz Broadcom (OCP: 10 Gbit/s) Integrierter Steckplatz Broadcom (OCP: 10 Gbit/s) Integrierter Steckplatz Intel (OCP: 10 Gbit/s) Integrierter Steckplatz Intel (OCP: 10 Gbit/s)
Seite 197 Tabelle 108. Konfiguration 8: R2A + R4A (halbe Länge) (fortgesetzt) Kartentyp Steckplatzpriorität Maximale Anzahl an Karten Broadcom (NIC: 25 Gbit/s) 3, 6 Broadcom (NIC: 25 Gbit/s) Broadcom (HBA: FC64) Broadcom (HBA: FC64) 3, 6 Broadcom (HBA: FC32) Broadcom (HBA: FC32) 3, 6 Broadcom (HBA: FC32) Broadcom (HBA: FC32)
Seite 198 Tabelle 108. Konfiguration 8: R2A + R4A (halbe Länge) (fortgesetzt) Kartentyp Steckplatzpriorität Maximale Anzahl an Karten Broadcom (OCP: 25 Gbit/s) Integrierter Steckplatz Broadcom (OCP: 10 Gbit/s) Integrierter Steckplatz Broadcom (OCP: 10 Gbit/s) Integrierter Steckplatz Intel (OCP: 10 Gbit/s) Integrierter Steckplatz Intel (OCP: 10 Gbit/s) Integrierter Steckplatz Broadcom (OCP: 10 Gbit/s)
Seite 199 Tabelle 109. Konfiguration 9: R2A + R3A + R4P (halbe Länge) (fortgesetzt) Kartentyp Steckplatzpriorität Maximale Anzahl an Karten Broadcom (NIC: 100 Gbit/s) 5, 7 Intel (NIC: 100 Gbit/s) 5, 7 Intel (NIC: 100 Gbit/s) 3, 6 Mellanox (NIC: 100Gb) 5, 7 Intel (NIC: 100 Gbit/s) 5, 7 Intel (NIC: 25 Gbit/s)
Seite 200 Tabelle 109. Konfiguration 9: R2A + R3A + R4P (halbe Länge) (fortgesetzt) Kartentyp Steckplatzpriorität Maximale Anzahl an Karten Broadcom (NIC: 1 Gbit/s) 5, 7 Broadcom (NIC: 1 Gbit/s) 3, 6 Mellanox (NIC: NDR200) 5, 7 Mellanox (NIC: HDRV) 5, 7 Intel (OCP: 25 Gbit/s) Integrierter Steckplatz Intel (OCP: 25 Gbit/s)
Seite 201 Tabelle 110. Konfiguration 10: R1U + R3B + R4Q (fortgesetzt) Kartentyp Steckplatzpriorität Maximale Anzahl an Karten Inventec (Paige-Karte) Integrierter Steckplatz Inventec (Melody-Karte) Integrierter Steckplatz Intel (SmartNIC: 100 Gbit/s) NVIDIA (MLNX) (SmartNIC: 25 Gbit/s) Intel (SmartNIC: 25 Gbit/s) Intel (NIC: 100 Gbit/s) 1, 2, 4, 5, 7, 8 Intel (NIC: 25 Gbit/s) 1, 2, 4, 5, 7, 8...
Seite 202 Tabelle 110. Konfiguration 10: R1U + R3B + R4Q (fortgesetzt) Kartentyp Steckplatzpriorität Maximale Anzahl an Karten FOXCONN (BOSS) Integrierter Steckplatz FOXCONN (BOSS) Integrierter Steckplatz Entfernen des Erweiterungskarten-Risers Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren des Systems.
Seite 203 Abbildung 135. Entfernen des Erweiterungskarten-Risers 1 Abbildung 136. Entfernen des Erweiterungskarten-Risers 2 Installieren und Entfernen von Systemkomponenten...
Seite 204 Abbildung 137. Entfernen des Erweiterungskarten-Risers 3 Abbildung 138. Entfernen des Erweiterungskarten-Risers 4 3. Wenn die Riser nicht ausgetauscht werden sollen, installieren Sie die Riser-Platzhalter und ziehen Sie gegebenenfalls die unverlierbaren Schrauben fest. ANMERKUNG: Der Einbau eines Abdeckblechs über einem leeren Erweiterungskartensteckplatz ist erforderlich, damit die FCC-Bestimmungen bezüglich der Funkentstörung eingehalten werden.
Seite 205 Abbildung 139. Installieren des Platzhalters für Riser 1 Abbildung 140. Installieren des Platzhalters für Riser 2 Installieren und Entfernen von Systemkomponenten...
Seite 206 VORSICHT: Installieren Sie keine GPUs, Netzwerkkarten oder andere PCIe Geräte auf Ihrem System, die nicht von Dell validiert und getestet werden. Durch nicht autorisierte und ungültige Hardware-Installationen verursachte Schäden führen dazu, dass die System Garantie ungültig wird. Installieren und Entfernen von Systemkomponenten...
Seite 207 Schritte 1. Entfernen Sie gegebenenfalls die Riser-Platzhalter und lösen die unverlierbaren Schrauben, falls erforderlich. ANMERKUNG: Bewahren Sie den Riser-Platzhalter für den zukünftigen Gebrauch auf. Für leere Erweiterungskartensteckplätzen sind Abdeckbleche erforderlich, um die FCC-Bestimmungen (Federal Communications Commission) einzuhalten. Die Abdeckungen halten auch Staub und Schmutz vom System fern und helfen, die korrekte Kühlung und den Luftstrom innerhalb des Systems aufrechtzuerhalten.
Seite 208 Abbildung 145. Entfernen des Platzhalters für Riser 3 Abbildung 146. Entfernen des Platzhalters für Riser 4 2. Halten Sie den Erweiterungskarten-Riser an den Rändern oder den Griffstellen und richten Sie die Bohrungen auf dem Erweiterungskarten-Riser auf die Führungen auf der Systemplatine aus. 3.
Seite 209 Abbildung 147. Installieren des Erweiterungskarten-Risers 2 Abbildung 148. Installieren des Erweiterungskarten-Risers 1 Installieren und Entfernen von Systemkomponenten...
Seite 210 Abbildung 149. Installieren des Erweiterungskarten-Risers 3 Abbildung 150. Installieren des Erweiterungskarten-Risers 4 Nächste Schritte 1. Falls erforderlich, schließen Sie die Kabel an die Erweiterungskarte oder die Systemplatine an. Installieren Sie den Luftkanal oder installieren Sie den GPU-Luftkanal. 3. Befolgen Sie die Anweisungen im Kapitel After working inside your system (Nach der Arbeit an Komponenten im Inneren des Systems).
Seite 211 Entfernen einer Erweiterungskarte aus dem Erweiterungskarten- Riser Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren Ihres Systems. 3. Trennen Sie gegebenenfalls alle angeschlossenen Kabel von der Erweiterungskarte. Entfernen Sie den Luftkanal oder entfernen Sie den...
Seite 212 Anweisungen dazu finden Sie in der Dokumentation, die mit der Karte geliefert wurde. VORSICHT: Installieren Sie keine GPUs, Netzwerkkarten oder andere PCIe Geräte auf Ihrem System, die nicht von Dell validiert und getestet werden. Durch nicht autorisierte und ungültige Hardware-Installationen verursachte Schäden führen dazu, dass die System Garantie ungültig wird. Schritte 1.
Seite 213 Abbildung 153. Entfernen des Abdeckblechs 3. Fassen Sie die Karte an den Rändern an und richten Sie die Karte auf den Anschluss des Riser aus. 4. Drücken Sie die Karte fest in den Erweiterungskartenanschluss, bis die Karte vollständig eingesetzt ist. 5.
Seite 214 Nächste Schritte 1. Schließen Sie gegebenenfalls die Kabel an die Erweiterungskarte an. Installieren Sie die Erweiterungskarten-Riser. Installieren Sie den Luftkanal oder installieren Sie den GPU-Luftkanal. 4. Befolgen Sie die Anweisungen im Kapitel After working inside your system (Nach der Arbeit an Komponenten im Inneren des Systems). 5.
Seite 215 Abbildung 155. Entfernen des Erweiterungskarten-Risers (Riser 1) Abbildung 156. Entfernen des Erweiterungskarten-Risers (Riser 4) 2. Wenn die Riser nicht ausgetauscht werden sollen, installieren Sie die Riser-Platzhalter und ziehen die unverlierbaren Schrauben fest. ANMERKUNG: Der Einbau eines Abdeckblechs über einem leeren Erweiterungskartensteckplatz ist erforderlich, damit die FCC-Bestimmungen bezüglich der Funkentstörung eingehalten werden.
Seite 216 Abbildung 157. Einsetzen des Platzhalters für Riser 1 Abbildung 158. Einsetzen des Platzhalters für Riser 4 Nächste Schritte Bauen Sie den Erweiterungskarten-Riser voller Länge wieder ein. Installieren des Erweiterungskarten-Risers voller Baulänge Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2.
Seite 217 3. Wenn Sie den Erweiterungskarten-Riser gesamter Länge zum ersten Mal installieren, entfernen Sie den Luftkanal und ersetzen Sie ihn durch den GPU-Luftkanal. Entfernen Sie die obere Abdeckung des GPU-Luftkanals. 5. Falls installiert: Entfernen Sie den Platzhalter für den GPU-Luftkanal. 6. Falls zuvor entfernt, installieren Sie die GPU wieder in den Erweiterungskarten-Risern.
Seite 218 Abbildung 160. Entfernen des Platzhalters für Riser 4 2. So installieren Sie den Erweiterungskarten-Riser voller Baulänge: a. Verbinden Sie das Stromkabel und das Signalkabel der GPU mit den Anschlüssen auf der Hauptplatine. ANMERKUNG: Ziehen Sie das VGA-Kabel vorübergehend ab und schließen Sie es dann wieder an, um Platz zum Anschließen des Riser-1-GPU-Stromkabels an die Systemplatine zu haben.
Seite 219 Abbildung 161. Installieren des Erweiterungskarten-Risers (Riser 4) Abbildung 162. Installieren des Erweiterungskarten-Risers (Riser 1) Nächste Schritte 1. Falls zutreffend, schließen Sie die Kabel an die Erweiterungskarte oder die Systemplatine an. Installieren Sie die obere Abdeckung des GPU-Luftkanals. 3. Befolgen Sie die Anweisungen im Kapitel Nach der Arbeit an Komponenten im Inneren des Systems.
Seite 220 Entfernen einer GPU Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren Ihres Systems. 3. Trennen Sie gegebenenfalls alle angeschlossenen Kabel von der Erweiterungskarte. Entfernen Sie die obere Abdeckung des GPU-Luftkanals.
Seite 221 Abbildung 164. Entfernen der GPU von Riser 4 3. Wenn Sie die GPU dauerhaft entfernen möchten, setzen Sie ein Abdeckblech ein. ANMERKUNG: Der Einbau eines Abdeckblechs über einem leeren Erweiterungskartensteckplatz ist erforderlich, damit die FCC-Bestimmungen bezüglich der Funkentstörung eingehalten werden. Die Abdeckungen halten auch Staub und Schmutz vom System fern und helfen, die korrekte Kühlung und den Luftstrom innerhalb des Systems aufrechtzuerhalten.
Seite 222 Baulänge. VORSICHT: Installieren Sie keine GPUs, Netzwerkkarten oder andere PCIe Geräte auf Ihrem System, die nicht von Dell validiert und getestet werden. Durch nicht autorisierte und ungültige Hardware-Installationen verursachte Schäden führen dazu, dass die System Garantie ungültig wird. WARNUNG: GPUs für Privatanwender sollten nicht in Enterprise Server-Produkten installiert oder verwendet werden.
Seite 223 Abdeckungen halten auch Staub und Schmutz vom System fern und helfen, die korrekte Kühlung und den Luftstrom innerhalb des Systems aufrechtzuerhalten. Abbildung 166. Entfernen des Abdeckblechs 2. So installieren Sie die GPU auf Riser 1: a. Verbinden Sie das GPU-Netzkabel mit der GPU-Karte. b.
Seite 224 Abbildung 167. Installieren der GPU auf Riser 1 3. So installieren Sie die GPU auf Riser 4: a. Verbinden Sie das GPU-Netzkabel mit der GPU-Karte. b. Richten Sie den Anschluss an der GPU mit dem Anschluss auf dem Riser aus. c.
Seite 225 Installieren Sie den Erweiterungskarten-Riser voller Länge. Installieren Sie die obere Abdeckung des GPU-Luftkanals. 4. Befolgen Sie die Anweisungen im Kapitel Nach der Arbeit an Komponenten im Inneren des Systems. 5. Installieren Sie alle erforderlichen Gerätetreiber für die Karte, wie in der Dokumentation der Karte beschrieben. Optionaler serieller COM-Port Hierbei handelt es sich um ein nur vom Servicetechniker austauschbares Ersatzteil.
Seite 226 Abbildung 170. Entfernen des seriellen COM-Ports 5. Installieren Sie das Abdeckblech, wenn Sie den seriellen COM-Anschluss nicht ersetzen. Nächste Schritte Setzen Sie den seriellen COM-Port wieder ein. Installieren des seriellen COM-Ports Die Vorgehensweise zum Installieren des seriellen COM-Ports für Riser 3 oder 4 ist derselbe. Voraussetzungen 1.
Seite 227 Abbildung 171. Installieren des seriellen COM-Ports 3. Verbinden Sie das Kabel des seriellen COM-Ports mit der hinteren E/A-Platine. 4. Halten Sie den Erweiterungskarten-Riser an den Rändern oder den Griffstellen und richten Sie die Bohrungen auf dem Erweiterungskarten-Riser auf die Führungen auf der Systemplatine aus. 5.
Seite 228 Optionaler VGA-Port für DLC-Modul Entfernen des VGA-Ports Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren Ihres Systems. Entfernen Sie den Luftkanal oder entfernen Sie den GPU-Luftkanal.
Seite 229 Abbildung 174. Entfernen des VGA-Ports 5. Installieren Sie das Abdeckblech, wenn Sie den VGA-Anschluss nicht ersetzen. Nächste Schritte Ersetzen Sie den VGA-Port. Einbauen des VGA-Ports Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Anweisungen im Kapitel Before working inside your system (Vor der Arbeit an Komponenten im Inneren des Systems).
Seite 230 Abbildung 175. Einbauen des VGA-Ports 3. Verbinden Sie das Kabel des VGA-Ports mit dem LC-Anschluss auf der hinteren E/A-Platine. 4. Halten Sie den Erweiterungskarten-Riser an den Rändern oder den Griffstellen und richten Sie die Bohrungen auf dem Erweiterungskarten-Riser auf die Führungen auf der Systemplatine aus. 5.
Seite 231 Optionales BOSS-N1-Modul Entfernen des BOSS-N1-Modulplatzhalters Voraussetzungen Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. Schritte Verwenden Sie einen Schraubenzieher, um den Platzhalter aus dem BOSS-N1-Modulschacht zu entfernen. Abbildung 177. Entfernen des BOSS-N1-Modulplatzhalters Nächste Schritte Ersetzen Sie den BOSS-N1-Modulplatzhalter oder installieren Sie ein BOSS-N1-Modul.
Seite 232 Abbildung 178. Installieren des BOSS-N1-Modulplatzhalters Entfernen des Platzhalters für den BOSS-N1-Kartenträger Voraussetzungen Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. Schritte Drücken Sie auf den Platzhalter für den BOSS-N1-Kartenträger und ziehen Sie ihn aus dem BOSS-N1-Modul. Abbildung 179. Entfernen des Platzhalters für den BOSS-N1-Kartenträger Installieren und Entfernen von Systemkomponenten...
Seite 233 Nächste Schritte Setzen Sie den Platzhalter für den BOSS-N1-Kartenträger wieder ein. Einsetzen des Platzhalters für den BOSS-N1-Kartenträger Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. Schritte Richten Sie den Platzhalter am BOSS-N1-Modulschacht aus und schieben Sie ihn in den Schacht, bis er hörbar einrastet. Abbildung 180.
Seite 234 Abbildung 181. Entfernen des BOSS-N1-Kartenträgers 3. Entfernen Sie mithilfe eines Kreuzschlitzschraubendrehers Nr. 1 die Schraube (M3 x 0,5 x 4,5 mm), mit der die M.2-SSD am BOSS-N1-Kartenträger befestigt ist. 4. Schieben Sie die M.2-SSD aus dem BOSS-N1-Kartenträger heraus. Abbildung 182. Entfernen des M.2-SSD-Laufwerks 5.
Seite 235 Abbildung 183. Entfernen des BOSS-N1-Moduls Nächste Schritte Ersetzen des BOSS-N1-Moduls oder Installieren des BOSS-N1-Modulplatzhalters. Installieren des BOSS-N1-Moduls Das Verfahren zum Installieren des BOSS-N1-Moduls ist ähnlich wie beim System mit hinterem Laufwerkmodul für 4 x 2,5". Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2.
Seite 236 Abbildung 184. Installieren des BOSS-N1-Moduls 5. Richten Sie die M.2-SSD schräg auf den BOSS-N1-Kartenträger aus. 6. Führen Sie die M.2-SSD ein, bis sie fest im BOSS-N1-Kartenträger sitzt. 7. Befestigen Sie mithilfe des Kreuzschlitzschraubendrehers Nr. 1 die M.2-SSD mit der Schraube (M3 x 0,5 x 4,5 mm) am BOSS-N1- Kartenträger.
Seite 237 Abbildung 186. BOSS-N1-Kartenträger installieren Nächste Schritte 1. Befolgen Sie die Schritte im Abschnitt Nach der Arbeit an Komponenten im Inneren Ihres Systems. Systembatterie Austauschen der Systembatterie Voraussetzungen ANMERKUNG: Bei falschem Einbau einer neuen Batterie besteht Explosionsgefahr. Wechseln Sie die Batterie nur durch denselben oder einen gleichwertigen, vom Hersteller empfohlenen Typ aus.
Seite 238 Abbildung 187. Entfernen der Systembatterie 2. Um eine Systembatterie zu installieren, drücken Sie die Batterie in den Anschluss, bis sie einrastet. 3. Schieben Sie die Batterie in den Batteriehalter hinein, bis die Batteriehalteklammer einrastet. Abbildung 188. Installieren der Systembatterie Nächste Schritte Installieren Sie den Luftkanal.
Seite 239 d. Lassen Sie das System für mindestens eine Stunde aus dem Gehäuse ausgebaut, um die neu eingebaute Batterie zu testen. e. Bauen Sie das System in das Gehäuse nach einer Stunde wieder ein. f. Rufen Sie das System-Setup auf. Wenn Datum und Uhrzeit immer noch falsch sind, lesen Sie den Abschnitt Wie Sie Hilfe bekommen.
Seite 240 Nächste Schritte Setzen Sie die interne USB-Karte wieder ein. Installieren der internen USB-Karte Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren Ihres Systems. Entfernen Sie den Erweiterungskarten-Riser.
Seite 241 Eingriffsschaltermodul Entfernen des Schutzschalters Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems. Entfernen Sie den Luftkanal. 4. Halten Sie den Plastikschreiber bereit. Schritte 1. Trennen und entfernen Sie das Kabel des Schutzschalters vom Anschluss auf der Hauptplatine. ANMERKUNG: Merken Sie sich, wie das Kabel verlegt ist, wenn Sie es aus dem System entfernen.
Seite 242 Schritte 1. Richten Sie den Schutzschalter aus und führen Sie ihn in den Steckplatz ein, bis er fest im Steckplatz des Systems sitzt. ANMERKUNG: Sie müssen das Kabel später wieder korrekt verlegen, damit es nicht abgeklemmt oder gequetscht wird. 2. Ziehen Sie mit einem Kreuzschlitzschraubendreher Nr. 2 die Schrauben fest, mit denen der Schutzschalter am Schutzschaltersteckplatz befestigt wird.
Seite 243 Abbildung 193. Entfernen des OCP-Luftkanals Nächste Schritte Setzen Sie die OCP-Karte wieder ein. Installieren des Luftkanals für die OCP-Karte Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren Ihres Systems.
Seite 244 Abbildung 194. Installieren des Luftkanals für die OCP-Karte Nächste Schritte Setzen Sie die OCP-Karte wieder ein. Entfernen der OCP-Karte Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren Ihres Systems.
Seite 245 Abbildung 195. Entfernen der OCP-Karte 4. Wenn die OCP-Karte nicht ausgetauscht wird, setzen Sie ein Abdeckblech ein. Abbildung 196. Einsetzen des Abdeckblechs Nächste Schritte Setzen Sie die OCP-Karte wieder ein. Installieren und Entfernen von Systemkomponenten...
Seite 246 Erweiterungskarten-Riser. VORSICHT: Installieren Sie keine GPUs, Netzwerkkarten oder andere PCIe Geräte auf Ihrem System, die nicht von Dell validiert und getestet werden. Durch nicht autorisierte und ungültige Hardware-Installationen verursachte Schäden führen dazu, dass die System Garantie ungültig wird. Schritte 1. Entfernen Sie gegebenenfalls das Abdeckblech.
Seite 247 Informationen zur Verkabelung von Gleichstrom-Netzteilen finden Sie unter https://www.dell.com/ poweredgemanuals > Rack-Server > PowerEdge R7615 > Dieses Produkt auswählen -> Dokumentation > Handbücher und Dokumente > Anweisungen zur Verkabelung für - 48- bis 60-V-Gleichstromnetzteil. Hot-Spare-Funktion Das System unterstützt die Hot-Spare-Funktion, die den mit der Netzteilredundanz verbundenen Strom-Overhead erheblich reduziert.
Seite 248 Die Hot-Spare-Funktion kann über die iDRAC-Einstellungen konfiguriert werden. Weitere Informationen finden Sie im iDRAC- Benutzerhandbuch unter www.dell.com/poweredgemanuals. Entfernen eines Netzteilplatzhalters Voraussetzungen Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. Schritte Ziehen Sie den Platzhalter aus dem System. VORSICHT: Um eine ordnungsgemäße Kühlung zu gewährleisten, muss der Netzteilplatzhalter im zweiten Netzeilschacht in einer nicht redundanten Konfiguration installiert sein.
Seite 249 Abbildung 200. Einsetzen des Netzteilplatzhalters Entfernen eines Netzteilplatzhalters Entfernen Sie den Netzteiladapter, wenn Sie ein Netzteil mit dem Formfaktor 86 mm einbauen. Voraussetzungen Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. Schritte Lösen Sie mit einem Kreuzschlitzschraubendreher Nr. 1 die Schraube und entfernen Sie den Netzteilplatzhalter. Abbildung 201.
Seite 250 Weitere Informationen über das Kabelmanagement, wenn das Netzteil entfernt oder installiert wird, während sich das System in einem Rack befindet, finden Sie in der Dokumentation zum Kabelführungsarm des Systems unter https:// www.dell.com/poweredgemanuals. Schritte Drücken Sie auf die Verriegelung und schieben Sie das Netzteil mithilfe des Netzteilgriffs aus dem Schacht heraus.
Seite 251 Abbildung 203. Netzteil entfernen Nächste Schritte Setzen Sie das Netzteil wieder ein oder installieren Sie den Netzteilplatzhalter. Netzteil installieren Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Stellen Sie bei Systeme, die redundante Netzteile unterstützen, sicher, dass beide Netzteile dem gleichen Typ entsprechen und die maximale Ausgangsleistung identisch ist.
Seite 252 Informationen über das Kabelmanagement beim Entfernen oder Installieren von Netzteilen, während sich das System im Rack befindet, finden Sie in der Dokumentation zum Zubehör für das Kabelmanagement unter https://www.dell.com/poweredgemanuals. 2. Verbinden Sie das Stromkabel mit dem Netzteil und mit einer Steckdose.
Seite 253 Schritte 1. Suchen Sie den TPM-Anschluss auf der Hauptplatine. 2. Drücken Sie das Modul nach unten und entfernen Sie die Schraube mit dem Sicherheits-Torx 8-Schraubendreherbit, das mit dem TPM-Modul geliefert wurde. 3. Schieben Sie das TPM-Modul aus seinem Anschluss heraus. 4.
Seite 254 Systemplatine Entfernen der Hauptplatine Voraussetzungen VORSICHT: Wenn Sie das TPM (Trusted Platform Module) mit einem Verschlüsselungsschlüssel verwenden, werden Sie während des System- oder Programm-Setups möglicherweise aufgefordert, einen Wiederherstellungsschlüssel zu erstellen. Diesen Wiederherstellungsschlüssel sollten Sie unbedingt erstellen und sicher speichern. Sollte es einmal erforderlich sein, die Hauptplatine zu ersetzen, müssen Sie zum Neustarten des Systems oder Programms den Wiederherstellungsschlüssel angeben, bevor Sie auf die verschlüsselten Daten auf den Laufwerken zugreifen können.
Seite 255 Abbildung 206. Entfernen der Hauptplatine Nächste Schritte Installieren Sie die Hauptplatine. Installieren der Hauptplatine Voraussetzungen ANMERKUNG: Bevor Sie die Hauptplatine austauschen, ersetzen Sie das Etikett mit der alten iDRAC-MAC-Adresse auf dem Informations-Tag durch das Etikett mit der iDRAC-MAC-Adresse der neuen Hauptplatine. 1.
Seite 256 Abbildung 207. Installieren der Hauptplatine Nächste Schritte 1. Tauschen Sie die folgenden Komponenten aus: Trusted Platform Module (TPM) ANMERKUNG: Das TPM-Modul muss nur bei Installation einer neuen Hauptplatine ausgetauscht werden. Interne USB-Karte (falls entfernt) OCP-Karte (falls entfernt) Prozessor und Kühlkörpermodul Speichermodule GPU-Luftkanal (falls entfernt) Erweiterungskarten-Riser...
Seite 257 Wiederherstellen der Service-Tag-Nummer mit Easy Restore Mithilfe der Funktion "Easy Restore" können Sie Ihre Service-Tag-Nummer, Ihre iDRAC-Lizenz, die UEFI-Konfiguration und die Systemkonfigurationsdaten nach dem Austauschen der Systemplatine wiederherstellen. Alle Daten werden automatisch auf einer Backup- Flash-Festplatte gesichert. Wenn das BIOS eine neue Hauptplatine erkennt und das Service-Tag der Backup-Flash-Festplatte abweicht, fordert das BIOS den Nutzer dazu auf, die gesicherten Daten wiederherzustellen.
Seite 258 ANMERKUNG: Das Verfahren zum Entfernen der hinteren E/A-Platine mit Flüssigkeitskühlung und der hinteren E/A-Platine ist identisch. Schritte 1. Lösen Sie mit einem Kreuzschlitzschraubendreher Nr. 2 die Schrauben, mit denen die LAN on Motherboard (LOM)-Karte und die hintere E/A-Platine auf der Systemplatine befestigt sind. 2.
Seite 259 Nächste Schritte Setzen Sie die LOM-Karte und die hintere E/A-Platine wieder ein. Installieren der LOM-Karte und der hinteren E/A-Platine Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren Ihres Systems.
Seite 260 Abbildung 211. installieren der LOM-Karte und der hinteren E/A-Platine mit Flüssigkeitskühlung Nächste Schritte Bauen Sie die Systemplatine ein. 2. Befolgen Sie die Anweisungen im Kapitel After working inside your system (Nach der Arbeit an Komponenten im Inneren des Systems). Bedienfeld Hierbei handelt es sich um ein nur vom Servicetechniker austauschbares Ersatzteil.
Seite 261 Abbildung 212. Entfernen des rechten Bedienfelds Nächste Schritte Setzen Sie das rechte Bedienfeld wieder ein. Installieren des rechten Bedienfelds Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren Ihres Systems.
Seite 262 Abbildung 213. Installieren des rechten Bedienfelds Nächste Schritte Installieren Sie die Halterung der Seitenwand. Installieren Sie die Lüfterkäfigbaugruppe. Installieren der Laufwerk-Rückwandplatinenabdeckung. 4. Falls entfernt: Installieren Sie den Luftkanal. 5. Befolgen Sie die Anweisungen im Kapitel After working inside your system (Nach der Arbeit an Komponenten im Inneren des Systems).
Seite 263 ANMERKUNG: Die Zahlen auf dem Bild zeigen nicht die genauen Schritte. Die Zahlen dienen der Darstellung der Sequenz. Abbildung 214. Entfernen des linken Bedienfelds Nächste Schritte Setzen Sie das linke Bedienfeld wieder ein. Installieren des linken Bedienfelds Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2.
Seite 264 Abbildung 215. Installieren des linken Bedienfelds Nächste Schritte Installieren Sie die Halterung der Seitenwand. Installieren Sie die Lüfterkäfigbaugruppe. Installieren der Laufwerk-Rückwandplatinenabdeckung. 4. Falls entfernt: Installieren Sie den Luftkanal. 5. Befolgen Sie die Anweisungen im Kapitel Nach der Arbeit an Komponenten im Inneren des Systems.
Seite 265 Upgrade-Kits Die Tabelle listet die verfügbaren APOS-Kits [After Point Of Sale] auf. Tabelle 111. Upgrade-Kits Kits Zugehörige Links zu Service-Anweisungen Blende Siehe Installieren der Frontverkleidung BOSS-N1 Siehe Installieren des BOSS-N1-Controllerkartenmoduls GPU/Accelerator-Enablement-Kit Siehe GPU-Kit Laufwerke Siehe Installieren des Laufwerks Speicher Siehe Installieren eines Speichermoduls Netzwerkkarten (Standard-PCIe-Adapter Siehe...
Seite 266 BOSS-N1-Modul-Kit Das BOSS-N1-Modul unterstützt bis zu zwei M.2-SSDs. ANMERKUNG: Um das BOSS-N1-Modul im System zu aktivieren, stellen Sie sicher, dass die BIOS-Firmware-Version 1.5.5 ist und die iDRAC-Firmware-Version 4.30.30.30 oder höher ist. Befolgen Sie, bevor Sie mit der Installation oder dem Entfernen beginnen, die Sicherheitshinweise und die Anweisungen unter Vor der...
Seite 267 Abbildung 217. Installieren des BOSS-N1-Modulplatzhalters So bauen Sie das BOSS-N1-Modul ein: 1. Installieren Sie das BOSS-N1-Modul. Informationen zum Installieren des BOSS-N1-Moduls finden Sie unter Installieren des BOSS-N1- Moduls. 2. Installieren Sie das M.2-SSD-Laufwerk. Informationen zum Installieren des M.2 SSD-Laufwerks finden Sie unter Installieren des BOSS-N1-Moduls.
Seite 268 Die GPU FL-Kits stehen für den Kunden zur Verfügung. Je nach bestelltem Kit sind die jeweiligen Komponenten verfügbar. VORSICHT: Installieren Sie keine GPUs, Netzwerkkarten oder andere PCIe Geräte auf Ihrem System, die nicht von Dell validiert und getestet werden. Durch nicht autorisierte und ungültige Hardware-Installationen verursachte Schäden führen dazu, dass die System Garantie ungültig wird. WARNUNG: GPUs für Privatanwender sollten nicht in Enterprise Server-Produkten installiert oder verwendet werden.
Seite 269 Tabelle 114. Anforderungsmatrix für Kühlungslüfter und Schaum (fortgesetzt) Systemkonfiguration Kühlungslüfter Schaumanforderungen w/GPU w/GPU 24 x 2,5-Zoll-SAS/SATA HPR GOLD 16 x 2,5-Zoll SAS/SATA + 8 x 2,5 Zoll NVMe HPR GOLD 24 x 2,5-Zoll-NVMe HPR GOLD Nein ANMERKUNG: HPR GOLD-Lüfter, auch bekannt als Hochleistungs-Gold-Lüfter (VHP). ANMERKUNG: Weitere Informationen sowie eine Übersicht zu den unterstützten Kühlungslüftern finden Sie im Abschnitt Übersicht über thermische...
Seite 270 Abbildung 218. Anbringen von Mylar-Schaum auf der Systemabdeckung Folgen Sie nach der Installation den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Systems. Upgrade-Kits...
Seite 271 Internes USB-Karten-Kit Das interne USB-Karten-Kit enthält eine interne USB-Karte. Informationen zur Installation von internen USB-Karten finden Sie im Abschnitt Installieren der internen USB-Karte. ANMERKUNG: Achten Sie darauf, die interne USB-Karte in der IDSDM/USB-Kartenschnittstelle und nicht im J_R3_PCIE_PWR- Anschluss zu installieren. Abbildung 219.
Seite 272 Tabelle 117. VGA-Port-Kit Komponenten Anzahl VGA-Port-Karte Kabel Informationen zum Installieren des VGA Ports finden Sie im Abschnitt Port. Upgrade-Kits...
Seite 273 Jumper und Anschlüsse In diesem Abschnitt finden Sie wesentliche und spezielle Informationen zu Jumpern und Switches. Außerdem werden die Anschlüsse auf den verschiedenen Platinen im System beschrieben. Mit den Jumpern auf der Systemplatine können das System deaktiviert und Kennwörter zurückgesetzt werden. Um Komponenten und Kabel korrekt zu installieren, müssen Sie in der Lage sein, die Anschlüsse auf der Systemplatine zu identifizieren.
Seite 274 Tabelle 118. Jumper und Anschlüsse auf der Hauptplatine Element Anschluss Beschreibung Anschluss des linken Bedienfelds Anschluss des linken Bedienfelds PWR_2_A Stromanschluss 0 PWR_2_B Stromanschluss 1 IO_RISER4 Riser 4 PUCK_PSU2 PUCK-Seitenbandsignal für Netzteil 2 IO_RISER3 Riser 3 J_R3_PCIE_PWR Netzanschluss von Riser 3 SIG-Anschluss der Batterie SIG-Anschluss der Batterie Hinterer I/O-Anschluss...
Seite 275 Maßnahmen zur Fehlerbehebung oder einfache Reparaturen sollten Sie nur dann selbst durchführen, wenn dies laut Produktdokumentation genehmigt ist, oder wenn Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und befolgen Sie die mit dem Produkt gelieferten Sicherheitshinweise.
Seite 276 Schritte 1. Schalten Sie das System und alle angeschlossenen Peripheriegeräte aus und trennen Sie das System vom Stromnetz. 2. Entfernen Sie die Systemabdeckung. 3. Bringen Sie die Systemabdeckung wieder an. 4. Schließen Sie das System und alle angeschlossenen Peripheriegeräte wieder an. 5.
Seite 277 Systemdiagnose und Anzeigecodes In diesem Abschnitt werden die Diagnoseanzeigen auf der Frontblende des Systems beschrieben, die den Systemstatus beim Systemstart wiedergeben. Themen: • Status-LED-Anzeigen • Anzeigecodes für Systemzustand und System-ID • iDRAC Quick Sync 2-Anzeigecodes • iDRAC Direct-LED-Anzeigecodes • LCD-Display •...
Seite 278 Tabelle 120. LED-Statusanzeigen und Beschreibungen (fortgesetzt) Symbol Beschreibung Zustand Fehlerbehebung Wenn das Problem weiterhin besteht, finden Sie weitere Informationen im Abschnitt Wie Sie Hilfe bekommen. Stromanzeige Die Anzeige leuchtet stetig gelb, Weitere Informationen zu dem jeweiligen Problem wenn im System ein elektrischer finden Sie im Systemereignisprotokoll oder in den Fehler aufgetreten ist (z.
Seite 279 Wenn das Problem weiterhin besteht, lesen Sie den Abschnitt Wie Sie Hilfe bekommen.www.dell.com/ poweredgemanuals oder das Benutzerhandbuch für Dell OpenManage Server Administrator unter https://www.dell.com/openmanagemanuals. Stetig gelb leuchtend Zeigt an, dass sich das System im Starten Sie das System neu. Wenn das Problem ausfallsicheren Modus befindet.
Seite 280 Systems verwendet. Informationen zu den Ereignis- und Fehlermeldungen, die von der System-Firmware und den Agenten, die Systemkomponenten überwachen, generiert werden, finden Sie unter qrl.dell.com > Nachschlagen > Fehlercode. Geben Sie den Fehlercode ein und klicken Sie dann auf Nachschlagen..
Seite 281 Tabelle 124. Merkmale des LCD-Display (fortgesetzt) Schaltfläche Beschreibung oder Anzeige ● Lassen Sie die Taste los, um den Vorgang zu beenden. ANMERKUNG: Der Bildschirm wird nicht mehr angezeigt, wenn Sie die Schaltfläche loslassen. Nach 45 Sekunden Inaktivität startet der Bildschirm den Bildlauf. LCD-Display Zeigt die Systeminformationen sowie Status- und Fehlermeldungen oder die iDRAC-IP-Adresse des Systems NIC-Anzeigecodes...
Seite 282 Netzteile über dieselbe Art von Etikett verfügen, z. B. über ein EPP-Etikett (Extended Power Performance). Der gleichzeitige Einsatz von Netzteilen aus früheren Generationen von Dell PowerEdge-Servern wird nicht unterstützt, sogar dann, wenn die Netzteile über die gleiche Nennleistung verfügen. Dies führt zu einer Netzteil-Fehlpaarung oder dazu, dass das System sich nicht einschalten lässt.
Seite 283 Tabelle 126. Codes für die Statusanzeige des Wechselstrom- und Gleichstromnetzteils (fortgesetzt) Betriebsanzeigecodes Zustand VORSICHT: Wechselstromnetzteile unterstützen sowohl 240 V als auch 120 V Eingangsspannung, mit Ausnahme der Titan-Netzteile, die nur 240 V unterstützen. Wenn zwei identische Netzteile unterschiedliche Eingangsspannungen aufnehmen, können sie unterschiedliche Wattleistungen ausgeben, was eine Nichtübereinstimmung verursacht.
Seite 284 Tabelle 127. Laufwerksanzeigecodes Laufwerkstatusanzeigecode Zustand Blinkt zweimal pro Sekunde grün Zeigt an, dass das Laufwerk identifiziert oder für das Entfernen vorbereitet wird. Nicht eingeschaltet Zeigt an, dass das Laufwerk zum Entfernen bereit ist. ANMERKUNG: Die Laufwerksstatusanzeige bleibt aus, bis alle Laufwerke nach dem Einschalten des System initialisiert sind.
Seite 285 Verwenden der Systemdiagnose Führen Sie bei einer Störung im System die Systemdiagnose durch, bevor Sie Dell zwecks technischer Unterstützung kontaktieren. Der Zweck der Systemdiagnose ist es, die Hardware des Systems ohne zusätzliche Ausrüstung und ohne das Risiko von Datenverlust zu testen.
Seite 286 Bedienelemente der Systemdiagnose Tabelle 128. Bedienelemente der Systemdiagnose Menü Beschreibung Konfiguration Zeigt die Konfigurations- und Statusinformationen für alle erkannten Geräte an. Results (Ergebnisse) Zeigt die Ergebnisse aller durchgeführten Tests an. Systemzustand Liefert eine aktuelle Übersicht über die Systemleistung. Ereignisprotokoll Zeigt ein Protokoll der Ergebnisse aller Tests, die auf dem System durchgeführt wurden, und die dazugehörigen Zeitstempel an.
Seite 287 Diagnose-LED-Anzeigen der Systemplatine Die LED-Anzeigen der Systemplatine geben Aufschluss über den Status des eingeschalteten Systems und helfen bei der Identifizierung von POST-Problemen und Hardwareproblemen. Informationen zu den verschiedenen LED-Anzeigesequenzen samt Beschreibungen finden Sie im interaktiven LED Pattern Decoder Tool (https://internal.software/blink/). Diagnose-LED-Anzeigen der Systemplatine...
Seite 288 (Erweiterte Systemtests vor Hochfahren des Computers) Führen Sie bei einer Störung im System die Systemdiagnose durch, bevor Sie Dell zwecks technischer Unterstützung kontaktieren. Der Zweck der Systemdiagnose ist es, die Hardware des Systems ohne zusätzliche Ausrüstung und ohne das Risiko von Datenverlust zu testen.
Seite 289 Ausführen der integrierten Systemdiagnose über den Dell Lifecycle Controller So führen Sie die integrierte Systemdiagnose über den Dell Lifecycle Controller aus: 1. Drücken Sie beim Hochfahren des Systems die Taste F10. Enhanced Preboot System Assessment (Erweiterte Systemtests vor Hochfahren des Computers)
Seite 290 2. Wählen Sie Hardwarediagnose → Hardwarediagnose ausführen. Enhanced Preboot System Assessment (Erweiterte Systemtests vor Hochfahren des Computers)
Seite 291 Sie Dell Kontaktinformationen auch auf Ihrer Auftragsbestätigung, dem Lieferschein, der Rechnung oder im Dell Produktkatalog finden. Die Verfügbarkeit der Services ist abhängig von Land und Produkt und einige Dienste sind in Ihrem Gebiet möglicherweise nicht verfügbar. So erreichen Sie den Vertrieb, den technischen Support und den Customer Service von Dell: Schritte 1.
Seite 292 ● Referenzmaterialien, darunter Installations- und Service-Handbuch, und mechanische Übersicht ● Die Service-Tag-Nummer für einen schnellen Zugriff auf die Hardwarekonfiguration und Garantieinformationen ● Eine direkte Verbindung zu Dell für die Kontaktaufnahme mit dem technischen Support und den Vertriebsteams Schritte 1. Rufen Sie www.dell.com/qrl...
Seite 293 Dell. Diese Informationen werden vom technischen Support von Dell zur Behebung des Problems verwendet. ● Proaktiver Kontakt – Ein Mitarbeiter des technischen Supports von Dell kontaktiert Sie bezüglich des Supportfalls und ist Ihnen bei der Behebung des Problems behilflich.
Seite 294 In diesem Abschnitt finden Sie Informationen zum Dokumentationsangebot für Ihr System. So zeigen Sie das Dokument an, dass in der Tabelle der Dokumentationsressourcen aufgeführt ist: ● Gehen Sie auf der Dell Support-Website folgendermaßen vor: 1. Klicken Sie auf den Dokumentations-Link in der Spalte Standort der Tabelle.
Seite 295 Methoden zum Herunterladen von Firmware und Treibern in diesem Dokument. Systemverwaltung Weitere Informationen zur Systems Management www.dell.com/poweredgemanuals Software von Dell finden Sie im Benutzerhandbuch „Dell OpenManage Systems Management Overview Guide“ (Übersichtshandbuch für Dell OpenManage Systems Management). Weitere Informationen zu Einrichtung, www.dell.com/openmanagemanuals...

Diese Anleitung auch für:

E96s001 E96s

Dell PowerEdge R7615 Installations- Und Servicehandbuch

Quicklinks

Verwandte Anleitungen für Dell PowerEdge R7615

Inhaltszusammenfassung für Dell PowerEdge R7615

Diese Anleitung auch für:
