1 Leva abbassamento barra di aspirazio-
ne
2 Coperchio serbatoio acqua sporca
3 Barra di supporto per Homebase
4 Filtro pelucchi
5 Serbatoio acqua sporca per il sistema
di lavaggio (in opzione)
6 Chiusura flessibile del sistema di lavag-
gio (in opzione)
7 Bloccaggio chiusura del serbatoio ac-
qua sporca
8 Galleggiante
9 Archetto di spinta
10 Filtro per sporco grossolano
11 Serbatoio acqua sporca
12 Foro di rabbocco serbatoio acqua pulita
13 Supporto bottiglia di detergente
14 Chiusura serbatoio acqua pulita con fil-
tro
15 Serbatoio acqua pulita
16 Dispositivo di blocco del serbatoio
con lamiera aggiuntiva e fissata con vite
17 Testa di pulizia *
18 Rulli delle spazzole (Testa di pulizia R)
Spazzola a disco (Testa di pulizia D)
19 Contenitore dello sporco grossolano
(solo BR)
20 Indicatore di livello acqua pulita
21 Pedale per il sollevamento/l'abbassa-
mento della testa di pulizia
28

Elementi di comando e di funzione

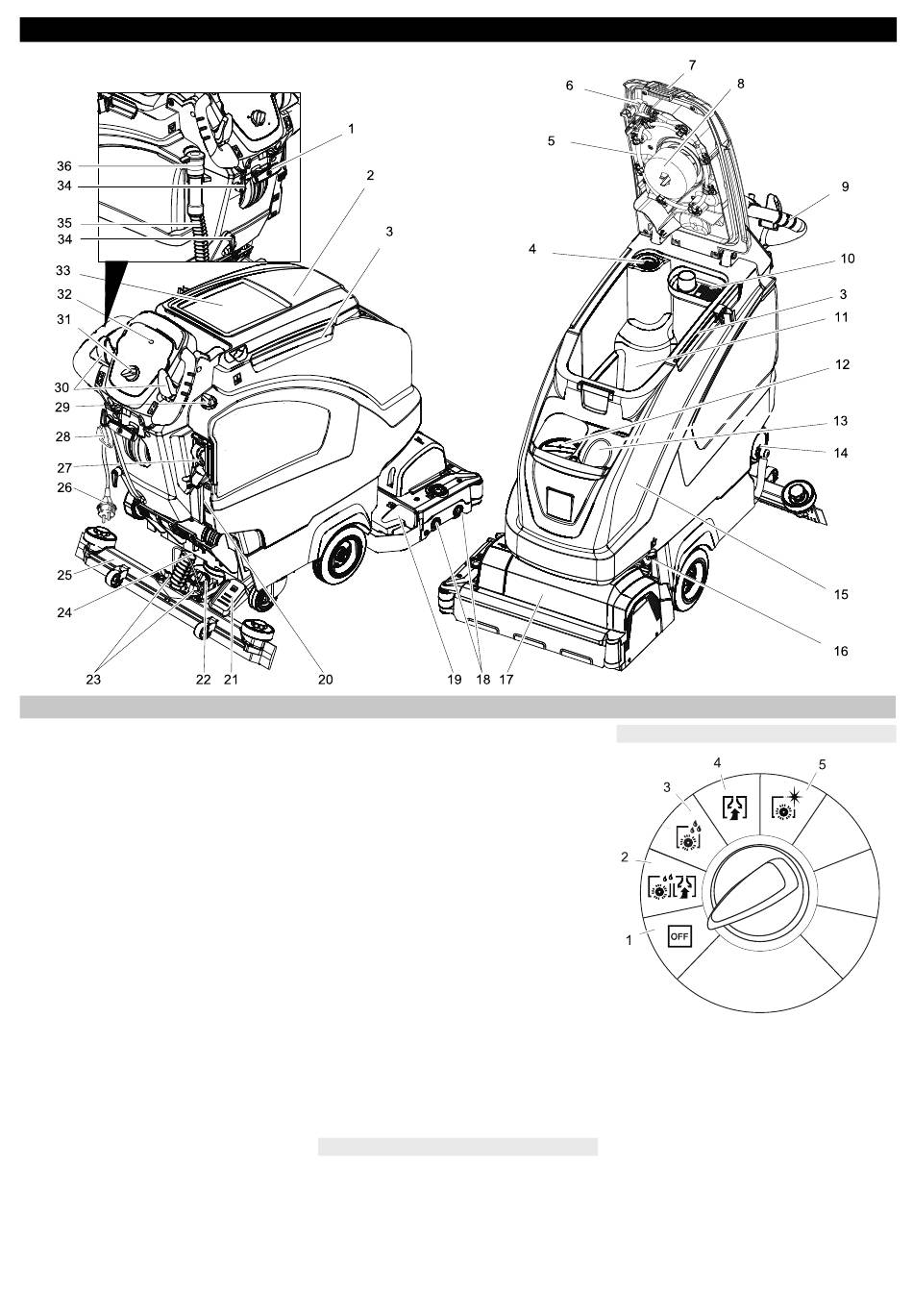

Figura Lavasciugapavimenti
22 Manopola per l'inclinazione della barra
di aspirazione
23 Dadi ad alette per il fissaggio della bar-
ra di aspirazione
24 Tubo flessibile di aspirazione
25 Barra di aspirazione *
26 Cavo di alimentazione con connettore
27 Automatismo di riempimento serbatoio
acqua pulita (in opzione)
28 Gancio fermacavo
29 Pulsante di regolazione della quantità
d'acqua
30 Interruttore di sicurezza
31 Selettore di programma
32 Fusibile azionamento spazzole
33 Piano d'appoggio per il kit di pulizia „Ho-
mebase Box"
34 Gancio per cavo
35 Tubo di scarico dell'acqua sporca
36 Dispositivo di dosaggio per l'acqua
sporca
* non in dotazione
Contrassegno colore
– Gli elementi di comando per il processo
di pulizia sono gialli.
– Gli elementi di comando per la manu-
tenzione ed il service sono grigio chia-
ro.
IT
Selettore di programma
1 OFF
l'apparecchio è spento.
2 Modalità Normale
Pulire ad umido il pavimento ed aspira-
re l'acqua sporca.
3 Modalità Intensivo
Pulire il pavimento ad umido e lasciare
agire il detergente.
4 Modalità Aspirazione
Aspirare il liquido sporco.
5 Modalità Lucidatura
Lucidare i pavimenti senza l'apporto di
liquidi.
