1 Poluga za spuštanje usisne konzole
2 Poklopac rezervoara za prljavu vodu
3 Potporna šina za Homebase
4 Mrežica za skupljanje vlakana
5 Sistem ispiranja rezervoara za prljavu
vodu (opcija)
6 Savitljivi zatvarač sistema za ispiranje
(opcija)
7 Bravica rezervoara za prljavu vodu
8 Plovak
9 Potisna ručica
10 Mrežica za grubu prljavštinu
11 Rezervoar za prljavu vodu
12 Otvor za punjenje rezervoara za svežu
vodu
13 Držač boce sa deterdžentom
14 Zatvarač rezervoara sveže vode sa
filterom
15 Rezervoar za svežu vodu
16 Bravica rezervoara
dodatno pričvršćeno limenom
podloškom i zavrtnjem
17 Blok čistača *
18 Valjkasta četka (R blok čistača)
Pločasta četka (D blok čistača)
19 Rezervoar za grubu prljavštinu (samo
BR)
20 Indikator napunjenosti rezervoara
sveže vode
21 Pedala za podizanje/spuštanje bloka
čistača
Komandni i funkcioni elementi

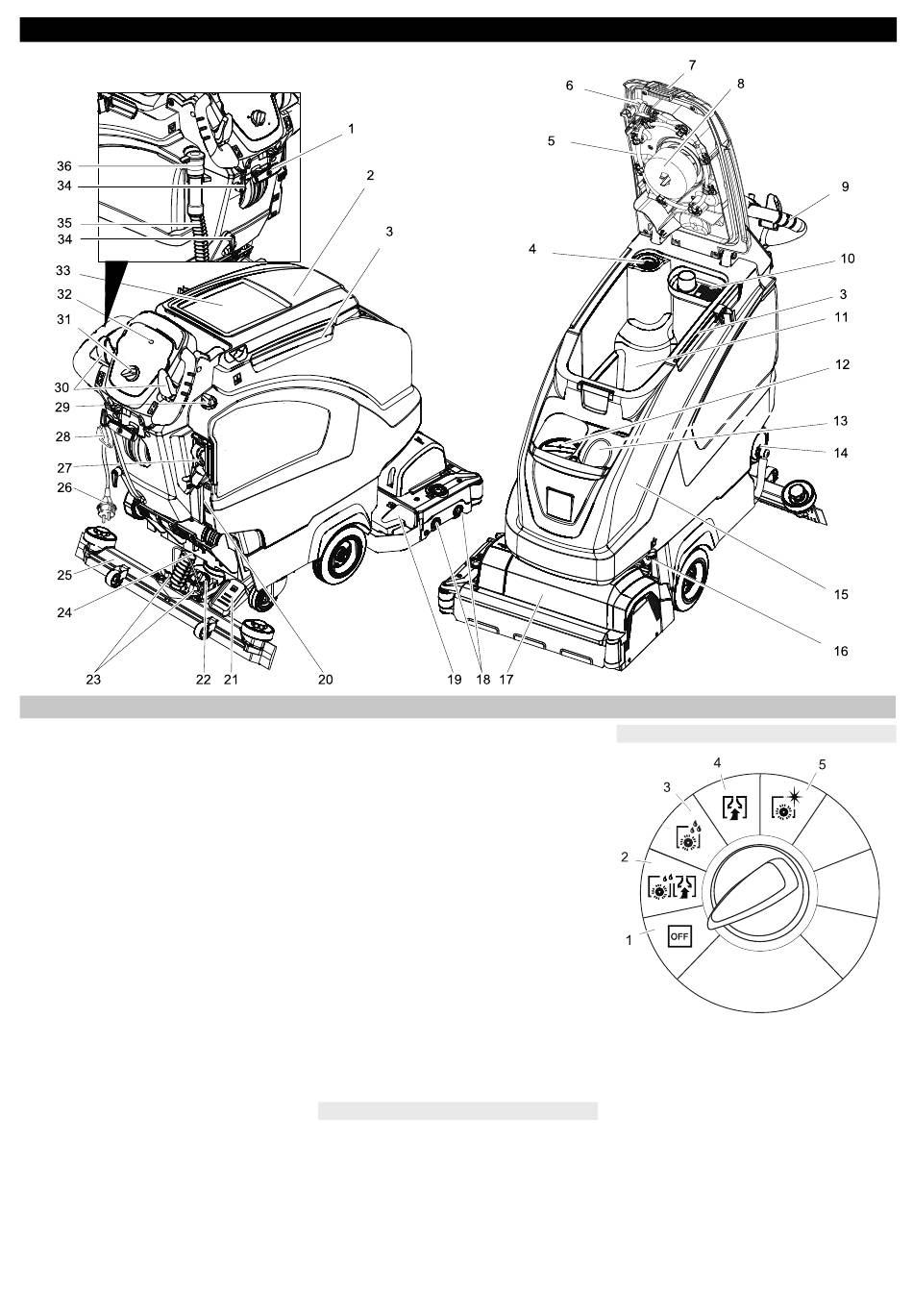

Slika mašine za ribanje i usisavanje
22 Obrtna ručka za naginjanje usisne
konzole
23 Leptir navrtke za pričvršćenje usisne
konzole
24 Usisno crevo
25 Usisna konzola *
26 Strujni kabl sa utikačem
27 Automatika za punjenje rezervoara
sveže vode (opcija)
28 Kuka za vučno rasterećenje
29 Dugme za regulisanje količine vode
30 Sigurnosni prekidač
31 Prekidač za izbor programa
32 Osigurač pogona četki
33 Mesto za odlaganje kompleta za
čišćenje "Homebase Box"
34 Kuka za kačenje kabla
35 Ispusno crevo prljave vode
36 Dozator za prljavu vodu
* nije u obimu isporuke
Oznaka u boji
– Komandni elementi za proces čišćenja
su žuti.
– Komandni elementi za održavanje i
servis su svetlo sivi.
2
-
SR
Prekidač za izbor programa
1 OFF
Uređaj je isključen.
2 Normalni način rada
Mokro čišćenje poda i usisavanje
prljave vode.
3 Intenzivno čišćenje
Mokro čišćenje poda i čekanje da
deterdžent deluje.
4 Usisavanje
Usisavanje nastale prljavštine.
5 Poliranje
Poliranje poda bez nanošenja tečnosti.
