1 Важіль опускання всмоктувальної
пластини
2 Кришка резервуару брудної води
3 Опорна напрямна для бази
4 Фільтр для затримування волокон
5 Система промивання резервуару
для забрудненої води (опція)
6 Гнучкий замковий елемент системи
промивання (опція)
7 Блокування резервуару для забруд-
неної води
8 Поплавок
9 Тягова ручка
10 Сито для крупної грязі
11 Резервуар брудної води
12 Заливний отвір бака чистої води
13 Тримач пляшки із засобом для чи-
щення
14 Замок резервуару для свіжої води з
фільтром
15 Резервуар чистої води
16 Фіксація резервуару
додатково закріпити використовуючи
металевий лист та гвинт
17 Миючий вузол *
18 Щітковий вал (очищувальна голівка
R)
Дискова щітка ( очищувальна голівка
D)
19 Резервуар для великих часток бруду
(тільки в BR)

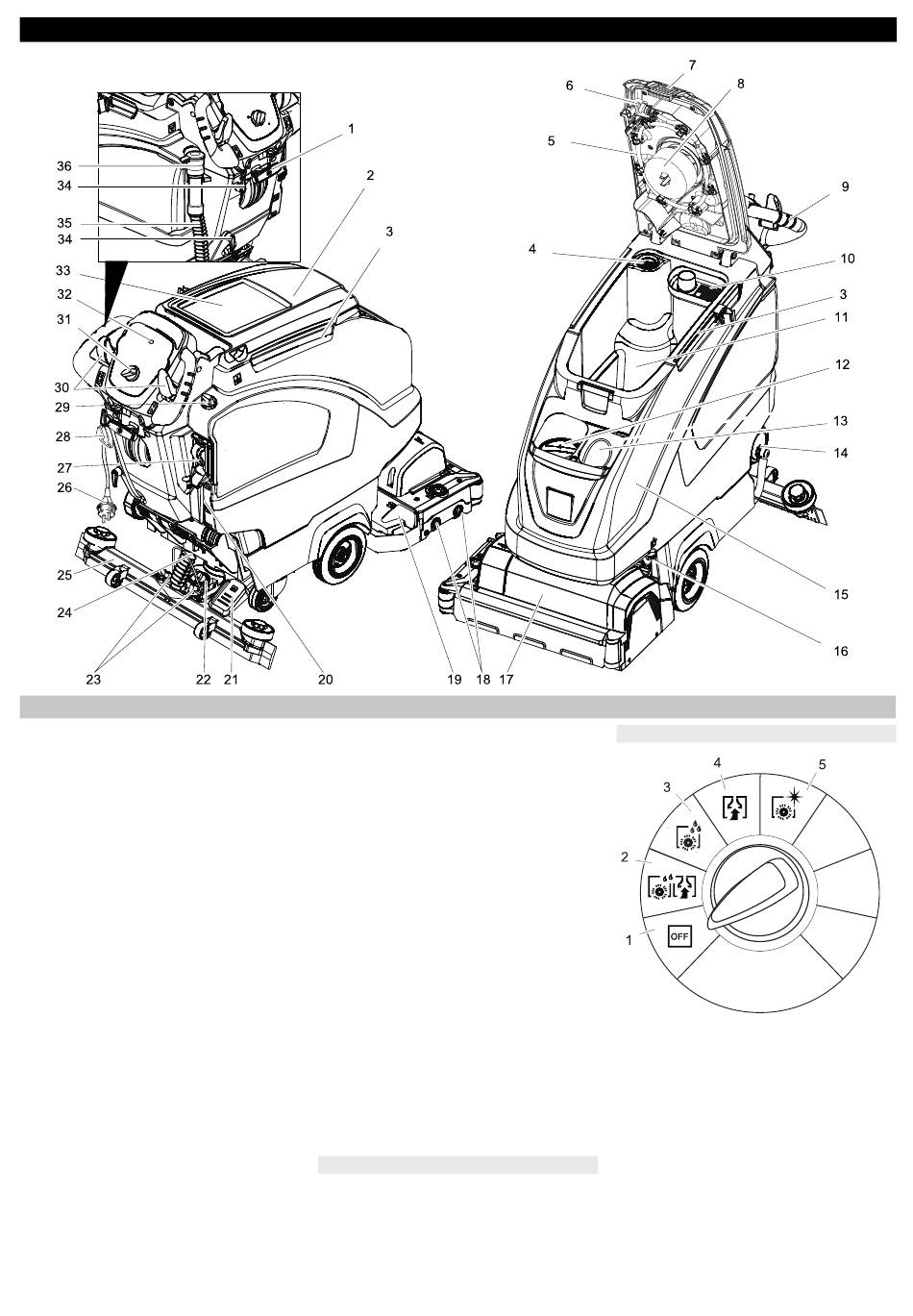

Елементи управління і функціональні вузли
Зображення машини для догляду за підлогою
20 Покажчик рівня чистої води
21 Педаль для підйому/опускання голів-
ки, що чистить
22 Ручка, що обертається, для нахилу
всмоктувальної планки
23 Смушкові гайки для кріплення всмок-
тувальної планки
24 Всмоктуючий шланг
25 Всмоктувальна планка *
26 Мережевий кабель з вилкою
27 Повністю автоматичний резервуар
для свіжої води (опція)
28 Гак для кабелю
29 Регулятор об'єму води
30 Запобіжний вимикач
31 Перемикач вибору програм
32 Запобіжник приводу щіток
33 Приймальний майданчик для миючо-
го комплекту „Homebase Box"
34 Гачки для кабелю
35 Шланг зливання брудної води
36 Дозатор для брудної води
* не входить до комплекту постачання
Кольорове маркування
– Органи управління для процесу чи-
щення є жовтими.
– Органи управління для технічного
обслуговування та сервісу є світло-
сірими.
2
-
UK
Перемикач вибору програм
1 OFF (ВИМИКН)
Пристрій вимкнено.
2 Звичайний режим
Вологе прибирання підлоги й збір
брудної води.
3 Інтенсивний режим
Вологе прибирання підлоги із трива-
лим впливом мийного засобу.
4 Режим всмоктування
Зібрати бруд.
5 Режим полірування
Полірування підлоги без нанесення
рідини.
211
