Eléments De Commande Et De Fonction - Kärcher B 40 C Ep Bedienungsanleitung

1 Levier pour abaisser la barre d'aspira-
tion
2 Couvercle du réservoir d'eau sale
3 Rail de maintien pour la base fixe
4 Crible à peluches
5 Réservoir d'eau sale du système de rin-
çage (option)
6 Fermeture flexible du système de rin-
çage (option)
7 Verrouillage du réservoir d'eau sale
8 Flotteur
9 Guidon de poussée
10 Tamis de saletés grossières
11 Réservoir d'eau sale
12 Orifice de remplissage pour réservoir
d'eau propre
13 Support de la bouteille de détergent
14 Fermeture du réservoir d'eau propre
avec filtre
15 Réservoir d'eau propre
16 Verrouillage du réservoir
maintenu en plus par une tôle et une vis
17 Tête de nettoyage *
18 Rouleau de brosse (tête de nettoyage
R)
Disque brosse (tête de nettoyage D)
19 Réservoir de salissure grossière (uni-
quement BR)
20 Jauge de niveau d'eau propre
21 Pédale pour relever/abaisser les têtes
de nettoyage
20

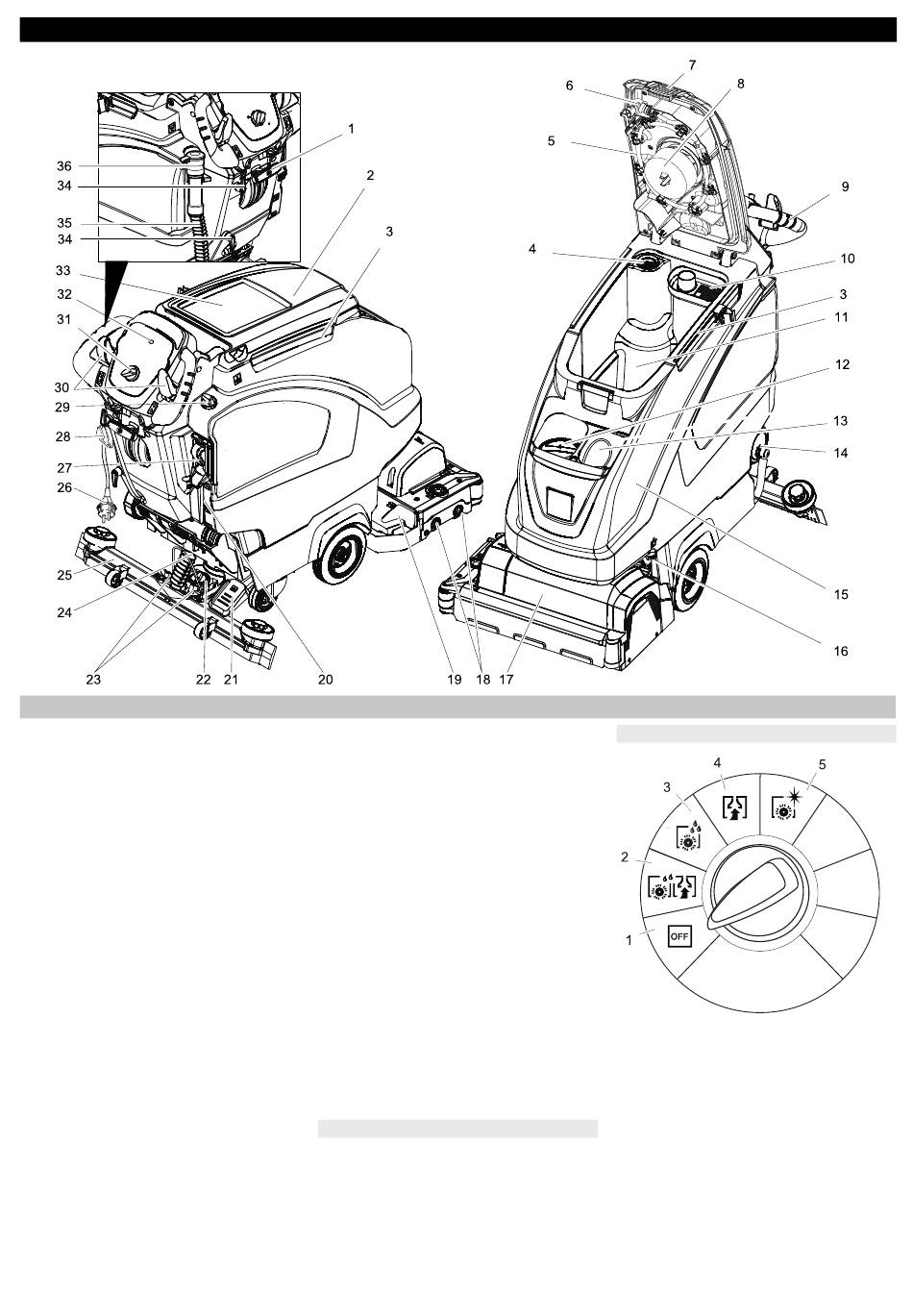

Eléments de commande et de fonction
Figure Autolaveuse
22 Poignée rotative pour incliner la barre
d'aspiration
23 Ecrous-papillon pour fixer la barre d'as-
piration
24 Flexible d'aspiration
25 Barre d'aspiration *
26 Câble secteur avec fiche secteur
27 Remplissage automatique du récipient
d'eau propre (option)
28 Crochet de soulagement de traction
29 Bouton de régulation pour la quantité
d'eau
30 Coupe-circuit
31 Bouton sélecteur de programme
32 Fusible de l'entraînement de brosse
33 Surface de dépose pour le kit de net-
toyage « Homebase Box »
34 Crochet de câble
35 Flexible de vidange pour eau sale
36 Dispositif de dosage pour l'eau sale
* pas comprise dans l'étendue de livraison
Repérage de couleur
– Les éléments de commande pour le
processus de nettoyage sont jaunes.
– Les éléments de commande pour la
maintenance et l'entretien sont en gris
clair.
FR
Bouton sélecteur de programme
1 OFF
Appareil hors circuit.
2 Mode normal
Nettoyage humide du sol et aspiration
de l'eau sale.
3 Mode intensif
Nettoyage humide du sol et laisser agir
le détergent.
4 Mode aspiration
Aspirer la saleté.
5 Mode polissage
Polir le sol sans appliquer de liquide.
2
-
