Anschlussbuchse Schweißstrom laut Signalleuchte Polaritäsvorgabe wählen!
• JOB anwählen > siehe Kapitel 5.2.4
• Signalleuchte, Polaritätswahl „+", bzw. Signalleuchte, Polaritätswahl „-" geben die Polarität vor.
Pos. Symbol
1
2
3
4
5
• Zentralstecker des Schweißbrenners in den Eurozentralanschluss einführen und mit Überwurfmutter
sichern.
• Stecker der Werkstückleitung in entsprechende Anschlussbuchse Schweißstrom einstecken und
durch Rechtsdrehen verriegeln.
• Polaritätswahlstecker in entsprechende Anschlussbuchse Schweißstrom einstecken und durch
Rechtsdrehen verriegeln.
Einige Drahtelektroden (z. B. selbstschützender Fülldraht) sind mit negativer Polarität zu
schweißen (Hinweise des Elektrodenherstellers beachten!). In diesem Fall muss der
Polaritätswahlstecker in die Schweißstrombuchse „-" und die Werkstückleitung in die
Schweißstrombuchse „+" gesteckt und verriegelt werden.
099-005546-EW500
2.11.2022
Beschreibung 0
Schweißbrenner
Schweißbrenneranschluss (Eurozentralanschluss)
Schweißstrom, Schutzgas und Brennertaster integriert.
Werkstück
Anschlussbuchse, Schweißstrom „-"
• ----------- MIG/MAG-Schweißen: Werkstückanschluss
Polaritätswahlstecker, Schweißstromkabel
Interne Schweißstromzuleitung zum Schweißbrenneranschluss
• Anschlussbuchse Schweißstrom „+"

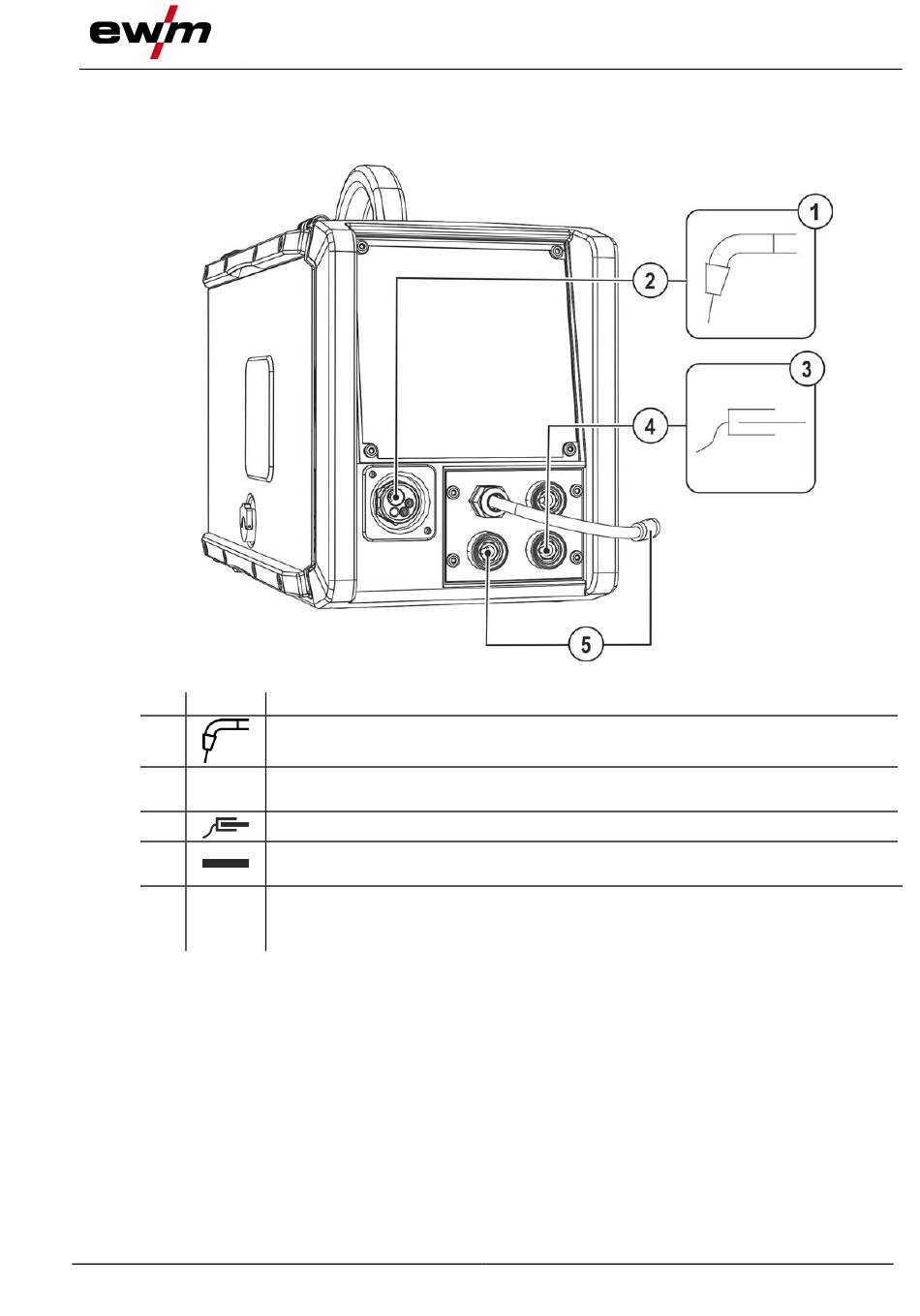

Abbildung 5-8
Aufbau und Funktion
MIG/MAG-Schweißen
