Aufbau und Funktion
WIG-Schweißen

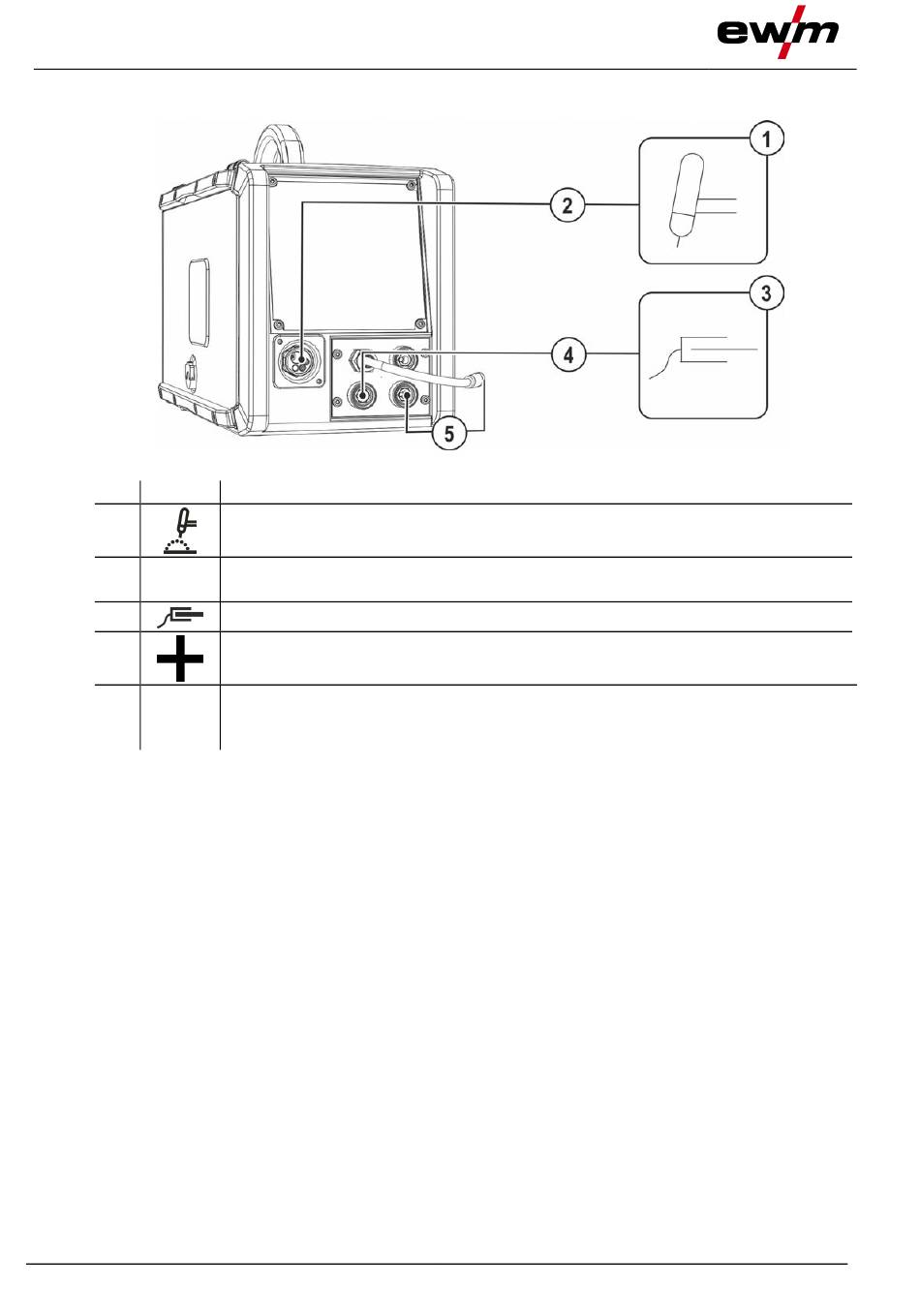

5.4.2 Anschluss Schweißbrenner und Werkstückleitung
Pos. Symbol
1
2
3
4
5
• Zentralstecker des Schweißbrenners in den Eurozentralanschluss einführen und mit Überwurfmutter
sichern.
• Polaritätswahlstecker in die Anschlussbuchse Schweißstrom "-" einstecken und durch Rechtsdrehung
verriegeln.
• Stecker der Werkstückleitung in Anschlussbuchse, Schweißstrom "+" einstecken und durch Rechts-
drehung verriegeln.
44
Beschreibung 0
Schweißbrenner
Schweißbrenneranschluss (Eurozentralanschluss)
Schweißstrom, Schutzgas und Brennertaster integriert.
Werkstück
Anschlussbuchse, Schweißstrom „+"
• WIG-Schweißen: Werkstückanschluss
Polaritätswahlstecker, Schweißstromkabel
Interne Schweißstromzuleitung zum Schweißbrenneranschluss.
• Anschlussbuchse Schweißstrom „-"
Abbildung 5-30
