Aufbau und Funktion
MIG/MAG-Schweißen

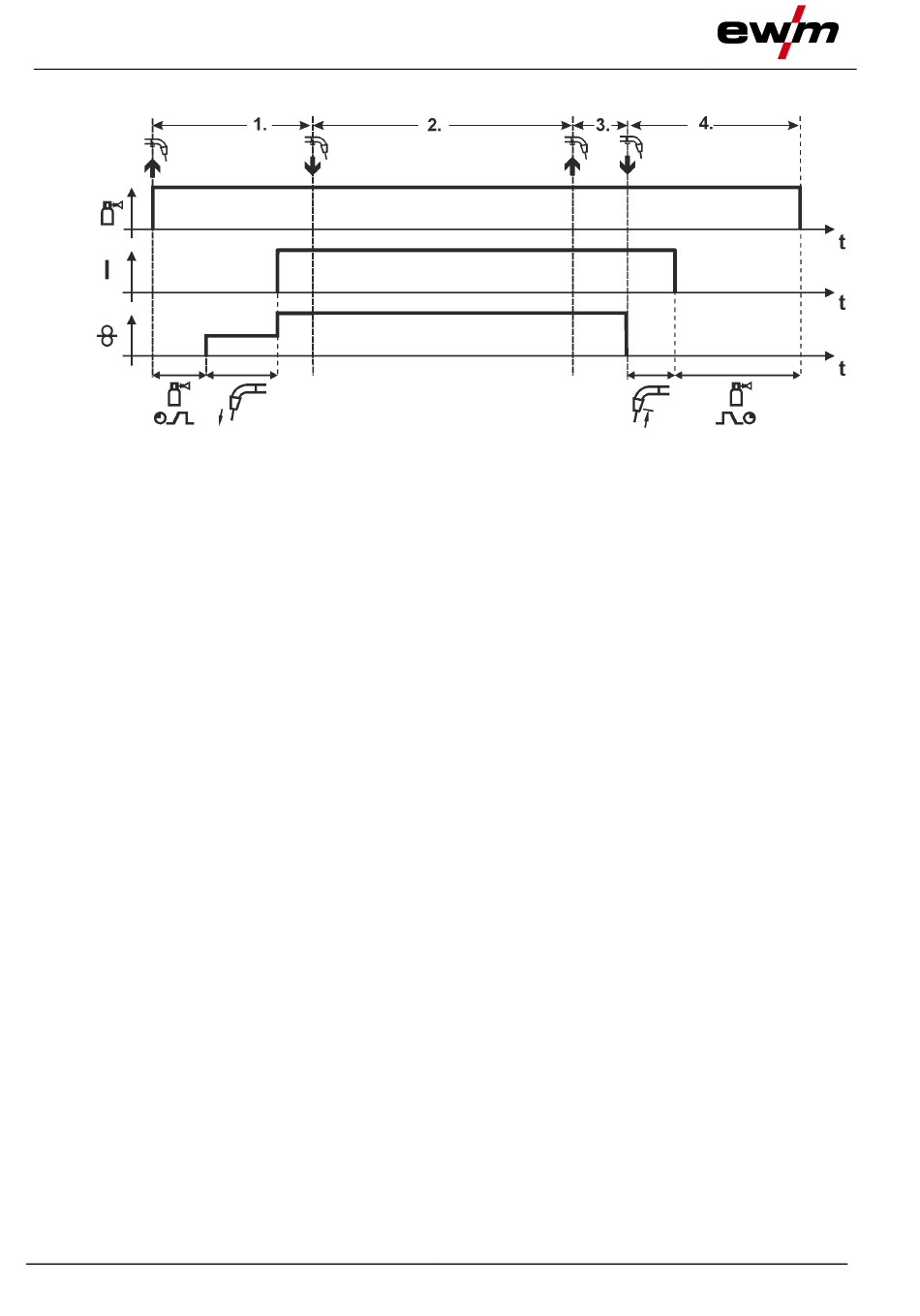

4-Takt-Betrieb
1. Takt
• Brennertaster betätigen und halten
• Schutzgas strömt aus (Gasvorströmen)
• Drahtvorschubmotor läuft mit „Einschleichgeschwindigkeit".
• Lichtbogen zündet nachdem die Drahtelektrode auf das Werkstück auftrifft.
Schweißstrom fließt.
• Drahtvorschubgeschwindigkeit erhöht sich auf den eingestellten Sollwert.
2. Takt
• Brennertaster loslassen (ohne Auswirkung)
3. Takt
• Brennertaster betätigen (ohne Auswirkung)
4. Takt
• Brennertaster loslassen
• Drahtvorschubmotor stoppt.
• Lichtbogen erlischt nach Ablauf der eingestellten Drahtrückbrandzeit.
• Gasnachströmzeit läuft ab.
38
Abbildung 5-20
