2 Gebrauchsanleitung
Gebrauch

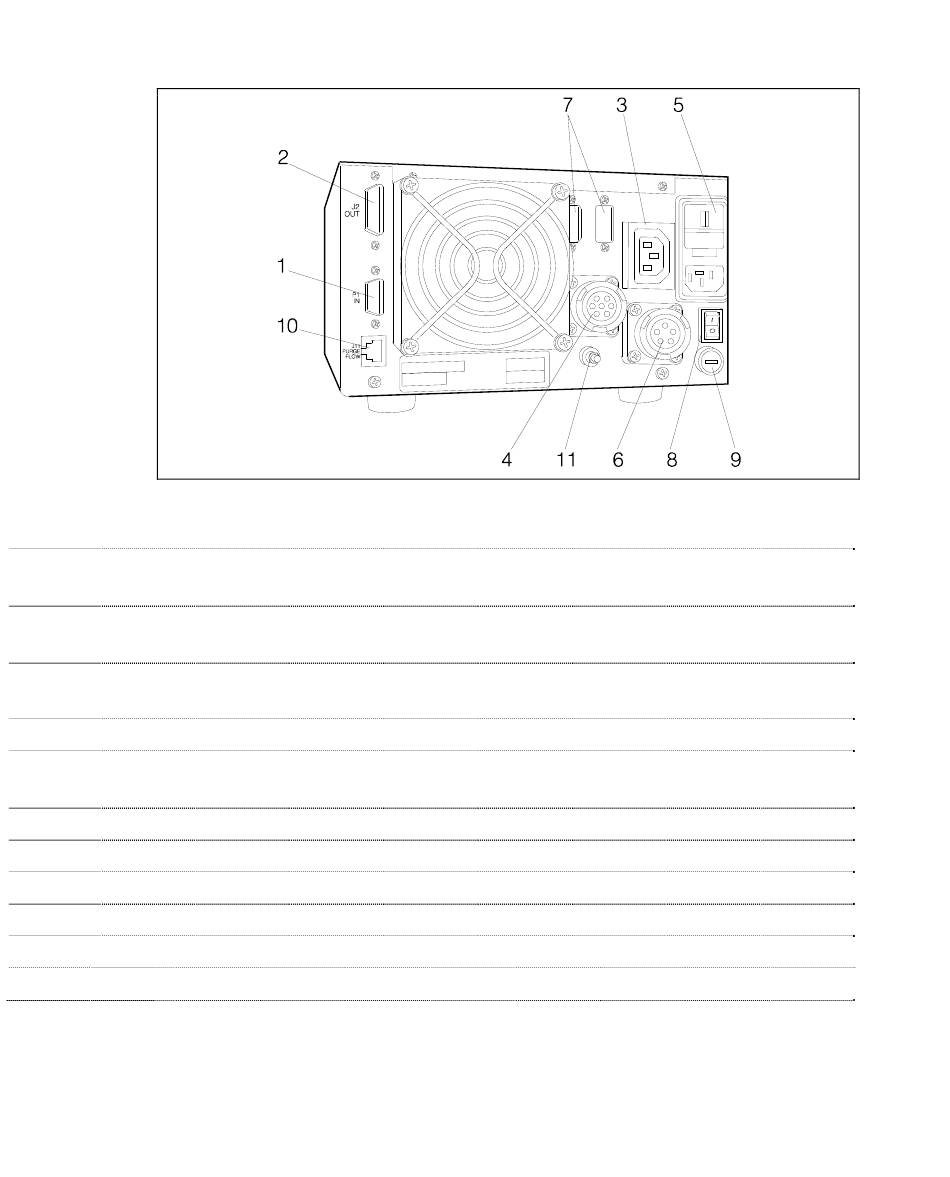

Abbildung 3
1 Eingangsverbinder der logischen Signale (der Kupplungsverbinder wird mit einer
Wiederverschließbrücke geliefert).
2 Ausgangsverbinder der logischen und Pumpenstromkontrollsignale , sowie der
Ansteuerfrequenzen.
3 Steckverbinder für Ausgangsleistung (120 Vac, 1 A) zur Versorgung der
Optionsvorrichtungen (Lüfterrad, Relais zur Ansteuerung der Hauptpumpe, usw.).
4 Pumpenkabelverbindung.
5 Versorgungseingangsmodul für den Controller. Umfaßt die Schutzsicherung, den
Spannungs-wandler, die Leistungsanschlußbuchse und den EMC-Filter.
6 Verbindung für Versorgungskabel "heater jacket".
7 Platz für den Verbinder des seriellen Anschlusses RS-232 - RS-422 - RS485 (Option).
8 Hautptschalter.
9 Sicherung an Versorgungskabel "heater jacket.
10 Steckverbinder für Anschlußkabel zum Durchflußmesser (flow meter).
11 Erdungsanschluß.
32/268
Rückseitige Tafel der Controller 969-9447 und 969-9547
