10 Ohjekäsikirja
Käyttö

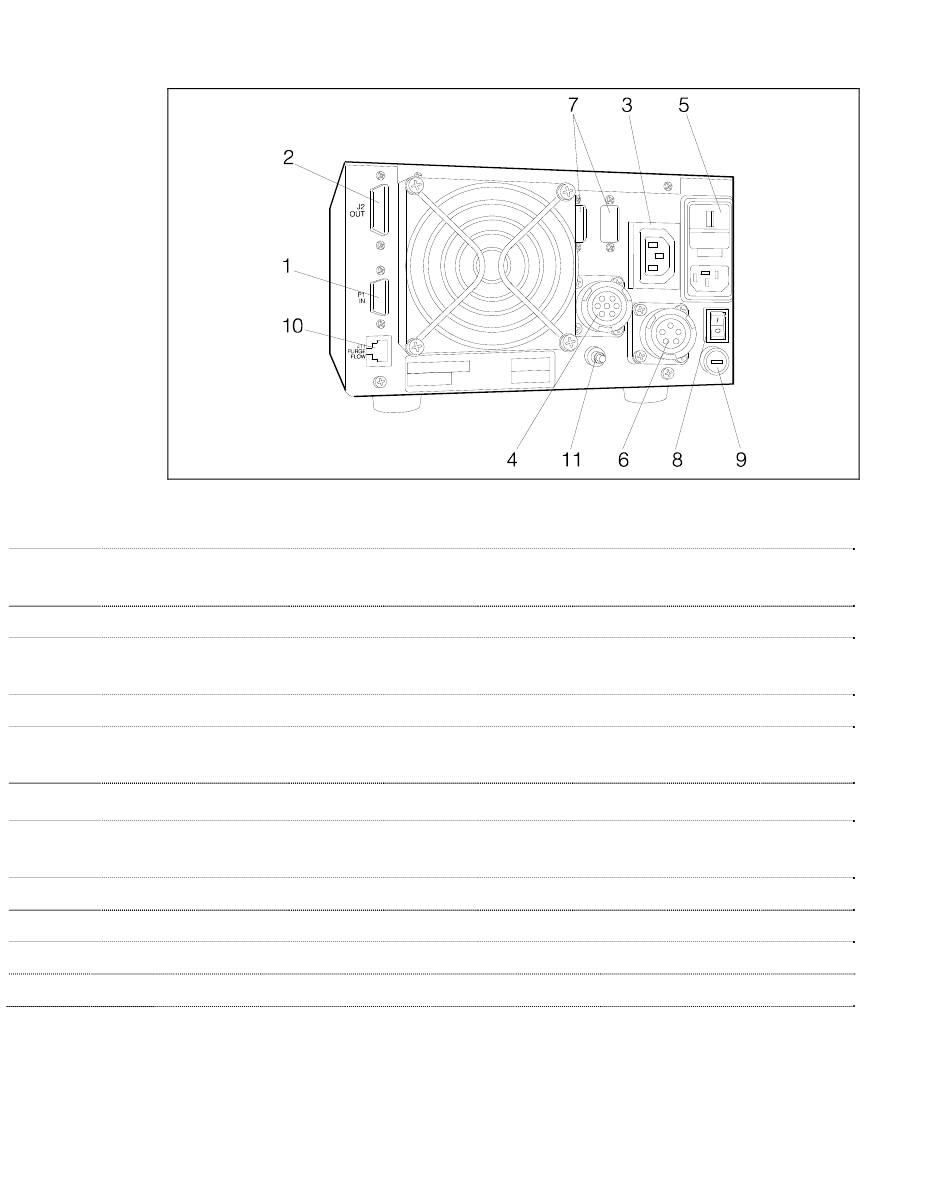

Kuva 3
1 Logiikkasignaalien tulokytkentä (pariliittimet toimitetaan niihin sopivilla
yhdyskaapelisulkijalla).
2 Logiikkasignaalien poistokytkentä ja pumpun sähkövirran ja herätetaajuuden tarkistus.
3 Tehon ulostulopistoke (120 Vac, 1 A) lisälaitteiden sähkönsyöttöä varten (tuuletuslaite,
primääripumpun käynnistysrele, jne.).
4 Pumpun kaapelin liitin.
5 Valvojan sähkövirran tulomoduuli. Käsittää suojasulakkeen, jännitteenmuuntajan,
sähkövoiman pistorasian ja EMC suodattimen.
6 Kuumennusvaipan sähkökaapelin liitin.
7 Tila, joka on tarkoitettu viestintäportin sarjakytkennälle RS-232 - RS-422 - RS-485
(toimitetaan lisävarusteena).
8 Virtakatkaisin.
9 Kuumennusvaipan sähkösulake.
10 Kytkentäkaapelin ja virtausmittarin välinen liitin.
11 Maadoitusliitäntä.
128/268
Valvojien 969-9447 ja 969-9547 takapaneeli
