1 Istruzioni per l'uso
Uso

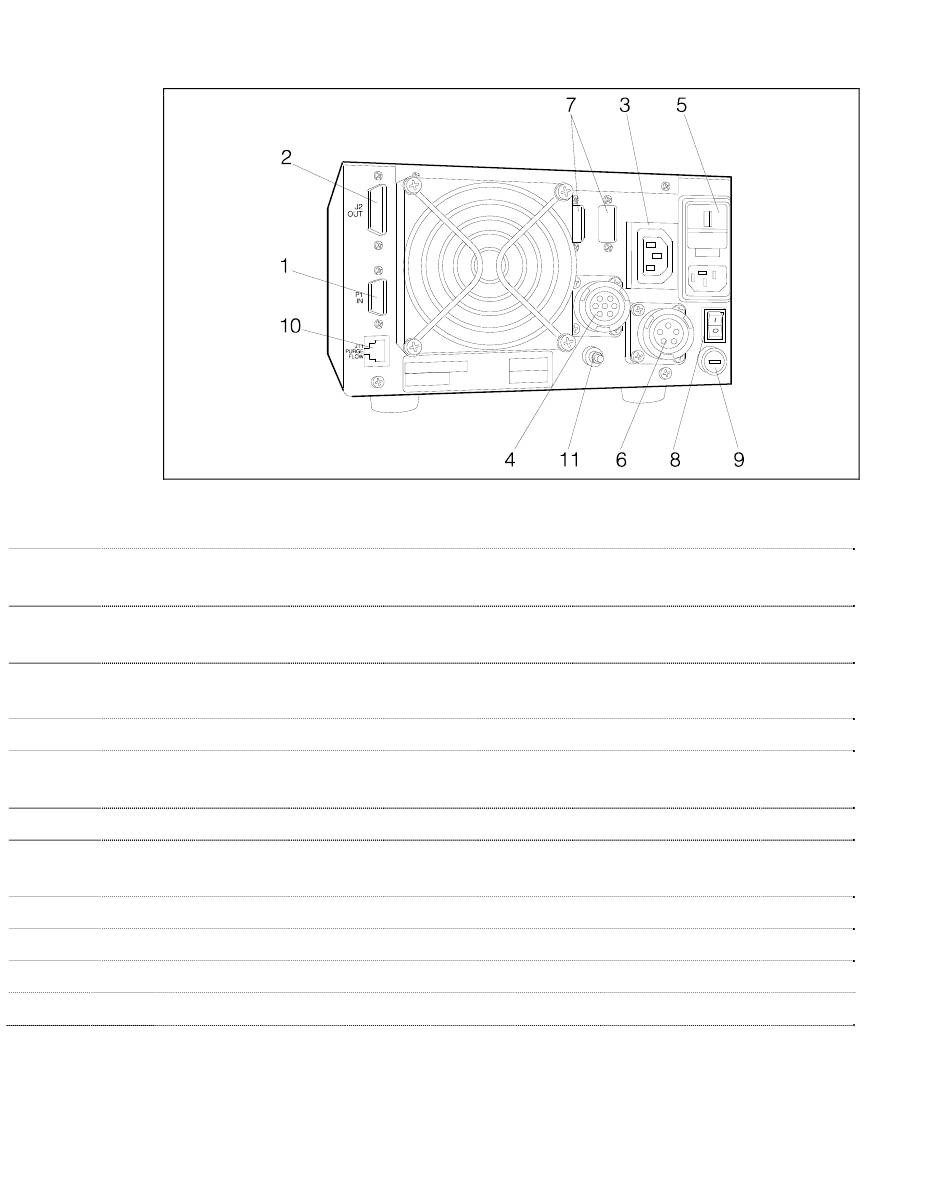

Figura 3
1 Connettore di ingresso dei segnali logici (il connettore di accoppiamento viene fornito con
l'apposito ponticello di richiusura).
2 Connettore di uscita dei segnali logici e di verifica della corrente della pompa e della
frequenza di eccitazione.
3 Presa di uscita di potenza (120 Vac, 1A) per l'alimentazione dei dispositivi opzionali (vent
device, relè di attivazione della pompa primaria, ecc.).
4 Connettore cavo pompa.
5 Modulo di ingresso dell'alimentazione per il Controller. Comprende il fusibile di
protezione, il cambia tensione, la presa di alimentazione di potenza ed il filtro EMC.
6 Connettore per cavo di alimentazione heater jacket.
7 Vano previsto per il connettore della porta di comunicazione seriale RS-232 - RS-422 - RS-
485 (fornita come opzione).
8 Interruttore di linea.
9 Fusibile su alimentazione heater jacket.
10 Connettore per cavo di collegamento al flussimetro (flow meter).
11 Collegamento di terra.
20/268
Pannello posteriore dei controller 969-9447 e 969-9547
