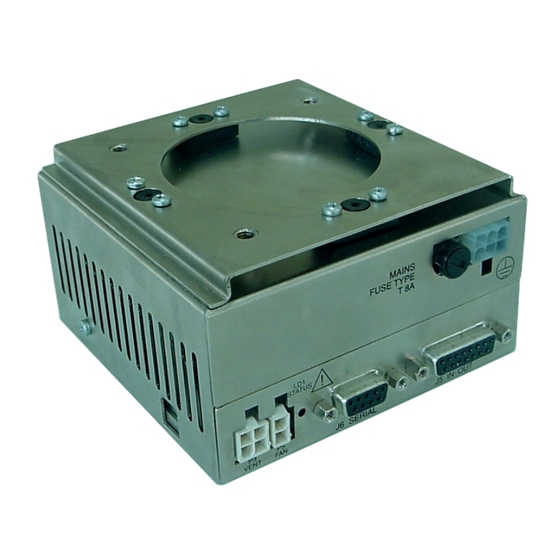

Seite 1 Controller TV70 Navigator Models 969-8970, 969-8971 Manuale di Istruzioni Ohjekäsikirja Bedienungshandbuch Oδηγιεσ Χρησεωσ Notice de Mode D’Emploi Felhasználói Kézikönyv Manual de Istrucciones Podrecznik Instrukcji Manual de Istru Návod k Použití çõ Bedrijfshandleiding Návod na Obsluhu Istruktionsbog Priročnik za Navodila Bruksanvisning User Manual Instruksjon Manual 87-900-956-01 (G)
Seite 2 Do not “Restricted computer software” as proceed beyond a WARNING notice defined in FAR 52.227-19 (June 1987) until the indicated conditions are or any equivalent agency regulation or fully understood and met. Controller TV70 Navigator User Manual / 87-900-956-01 (G)
Seite 3 Controller TV70 Navigator Controller TV70 Navigator Controller TV70 Navigator User Manual / 87-900-956-01 (G) 3/182...
Seite 4 Controller TV70 Navigator 4/182 Controller TV70 Navigator User Manual / 87-900-956-01 (G)
Seite 5 Manutenzione 19 Smaltimento 19 Gebrauchsanleitung 21 Allgemeine Informationen 22 Lagerung 23 Vorbereitung für die Installation 23 Installation 23 Anwendung 25 Wartung 27 Entsorgung 27 Mode d’emploi 29 Indications générales 30 Stockage 31 Controller TV70 Navigator User Manual / 87-900-956-01 (G) 5/182...
Seite 6 Preparación para la instalación 39 Instalación 39 Uso 41 Mantenimiento 43 Eliminación 43 Manual de Istruções 45 Informações gerais 46 Armazenagem 47 Preparação para a instalação 47 Instalação 47 Uso 49 Manutenção 51 Eliminação 51 6/182 Controller TV70 Navigator User Manual / 87-900-956-01 (G)
Seite 7 Almene oplysninger 62 Opmagasinering 63 Klargøring til installering 63 Installering 63 Anvendelse 65 Vedligeholdelse 67 Bortskaffelse 67 Bruksanvisning 69 Allmän information 70 Magasinering 71 Att förbereda för installation 71 Installation 71 Användning 73 Controller TV70 Navigator User Manual / 87-900-956-01 (G) 7/182...
Seite 8 85 Yleistä informaatiota 86 Varastointi 87 Asennuksen valmistelu 87 Asennus 87 Käyttö 89 Huolto 91 Hävittäminen 91 11 Oδηγιεσ Χρησεωσ 93 Γενικες πληροφοριες 94 Αποθηκευση 95 Προετοιμασια για την εγκατασταση 95 8/182 Controller TV70 Navigator User Manual / 87-900-956-01 (G)
Seite 9 Megsemmisités 107 13 Podrecznik Instrukcji 109 Informacje ogolne 110 Magazynowanie 111 Przygotowanie do instalacji 111 Instalacja 111 Uzytkowanie 113 Konserwacja 115 Przetwortswo odpadow 115 14 Návod k Použití 117 Všeobecné informace 118 Controller TV70 Navigator User Manual / 87-900-956-01 (G) 9/182...
Seite 10 127 Inštalácia 127 Použitie 129 Údržba 131 Likvidácia 131 16 Priročnik za Navodila 133 Splošne informacije 134 Skladiščenje135 Priprava za montažo 135 Montaža 135 Uporaba 137 Vzdrževanje 139 Odlaganje opadkov 139 10/182 Controller TV70 Navigator User Manual / 87-900-956-01 (G)
Seite 11 Technical Specification 151 TV70 Navigator Outline 153 Interconnections 154 RS 232/RS 485 Communication Description 165 TV70 Navigator Controller 175 Pump Connection 175 Use in Presence of Magnetic Fields 176 Orderable Parts 176 Controller TV70 Navigator User Manual / 87-900-956-01 (G) 11/182...
Seite 12 Contents 12/182 Controller TV70 Navigator User Manual / 87-900-956-01 (G)
Seite 13 Controller TV70 Navigator User Manual Istruzioni per l’uso Informazioni Generali Immagazzinamento Preparazione per l’installazione 15 Installazione Uso 17 Accensione ed Uso del TV70 Navigator Arresto del TV70 Navigator 17 Arresto di Emergenza 18 Manutenzione Smaltimento Traduzione delle istruzioni originali 13/182...
Seite 14 Il controller TV70 Navigator è un controller adatto ad essere utilizzato con le pompe Turbo-V70/D/LP. Ha dei connettori ausiliari tramite i quali è possibile alimentare un ventilatore aggiuntivo, comandare la valvola di vent, pilotarlo da remoto tramite un computer host collegato con linea seriale (RS232 o RS485).
Seite 15 0 – 95 % (non condensante) Preparazione per l’installazione Il TV70 Navigator viene fornito in un imballo protettivo speciale; se si presentano segni di danni, che potrebbero essersi verificati durante il trasporto, contattare l'ufficio vendite locale. Non disperdere l'imballo nell'ambiente.
Seite 16 Istruzioni per l’uso Installazione AVVERTENZA! Il TV70 Navigator appartiene alla seconda categoria di installazione (o sovratensione) prevista dalla normativa EN 61010-1. Connettere quindi il dispositivo ad una linea di alimentazione che soddisfi tale categoria. Il TV70 Navigator ha dei connettori per gli ingressi/uscite e per la comunicazione seriale che devono essere connessi ai circuiti esterni in modo che nessuna parte sotto tensione sia accessibile.
Seite 17 Prima di usare il controller effettuare tutti i collegamenti elettrici. Accensione ed Uso del TV70 Navigator Per accendere il TV70 Navigator è sufficiente fornire la tensione di alimentazione. Il controller riconosce automaticamente la presenza dei segnali di interlock e di avvio ed avvia la pompa.
Seite 18 Arresto di Emergenza Per arrestare in condizioni di emergenza il TV70 Navigator occorre staccare il cavo di alimentazione. 18/182 Controller TV70 Navigator User Manual / 87-900-956-01 (G)
Seite 19 Istruzioni per l’uso Manutenzione Manutenzione Il TV70 Navigator non richiede alcuna manutenzione. Qualsiasi intervento deve essere eseguito da personale autorizzato. Prima di effettuare qualsiasi intervento sul sistema scollegarlo dall’alimentazione. Prima di rispedire al costruttore un sistema per riparazioni o advanced exchange NOTA service, è...
Seite 20 Istruzioni per l’uso Smaltimento 20/182 Controller TV70 Navigator User Manual / 87-900-956-01 (G)
Seite 21 Controller TV70 Navigator User Manual Gebrauchsanleitung Allgemeine Informationen Lagerung Vorbereitung für die Installation 23 Installation Anwendung Anschalten und Betrieb des TV70 Navigator Abschalten des TV70 Navigator 25 Notabschaltung Wartung Entsorgung Übersetzung der Originalanleitungen 21/182...
Seite 22 Verantwortungen, für eine nicht geeignete Anwendung durch nicht ausgebildetes Personal, für nicht autorisierte Eingriffe oder für Anwendung unter Nichtbeachtung der nationalen Bestimmungen, nicht verantwortlich. Der Kontroller TV70 Navigator ist für eine Anwendung mit Pumpen des Typs Turbo-V70/D/LP, geeignet. Er besitzt Hilfsverbinder, durch die ein zusätzlicher Ventilator gespeist und das Lüftungsventil betrieben werden können, eine...
Seite 23 Temperatur: von -20 °C bis +70 °C relative Luftfeuchtigkeit: 0 – 95 % (ohne Kondensbildung) Vorbereitung für die Installation Der TV70 Navigator wird in einer speziellen Schutzverpackung geliefert; sollten während des Transports Schäden aufgetreten sein, verständigen Sie bitte die lokale Verkaufsabteilung. Die Verpackung ordnungsgemäß...
Seite 24 Ausgangs- und Eingangskonnektore, die mit den äußeren Schaltungen verbunden werden müssen, sodass kein Teil unter Spannung zugänglich sein kann. Sicherstellen, dass die Isolierung der mit dem TV70 Navigator verbundenen Vorrichtung, auch im Einzelschadenfall, so wie von Norm EN 61010-1 vorgesehen, eine angebrachte Isolierung besitzt.
Seite 25 Ausgangs- oder Stop-Stadium oder im Stadium "Waiting for interlock"; schnelles Aufleuchten (ca. 200 ms), gibt einen Fehler an. Abschalten des TV70 Navigator Um den TV70 Navigator abzuschalten, genügt es die elektrische Versorgung abzuschalten. Controller TV70 Navigator User Manual / 87-900-956-01 (G) 25/182...
Seite 26 Im Inneren des Controllers entstehen hohe Spannungen, die schwere Verletzungen verursachen und lebensgefährlich sein können. Vor jedem Montage- bzw. Wartungseingriff muss deshalb der Netzstecker gezogen werden. Notabschaltung Um den TV70 Navigator im Notfall abzuschalten, die elektrische Verbindung unterbrechen. 26/182 Controller TV70 Navigator User Manual / 87-900-956-01 (G)
Seite 27 Gebrauchsanleitung Wartung Wartung Für den TV70 Navigator ist keine Wartung erforderlich. Jeder Eingriff unterliegt autorisiertem Personal. Vor jedem Eingriff, die elektrische Versorgung unterbrechen. Bevor Sie dem Hersteller oder dem Advanced Exchange Serviceein System zur HINWEIS Reparatur zurücksenden, muss die Karte "Sicherheit und Gesundheit", die diesem Handbuch beiliegt, ausgefüllt und dem lokalen Verkaufsbüro zugesandt...
Seite 28 Gebrauchsanleitung Entsorgung 28/182 Controller TV70 Navigator User Manual / 87-900-956-01 (G)
Seite 29 Controller TV70 Navigator User Manual Mode d’emploi Indications générales Stockage Préparation pour l'installation Installation Utilisation Mise en marche et utilisation du TV70 Navigator Arresto del TV70 Navigator 25 Arrêt d'urgence Entretien Mise au rebut Traduction de la mode d’emploi originale 29/182...
Seite 30 Le TV70 Navigator est un contrôleur approprié pour être utilisé avec les pompes Turbo- V70/D/LP. Le TV70 Navigator est en outre doté de connecteurs auxiliaires permettant d'alimenter un ventilateur supplémentaire, de commander la soupape de ventilation, de le piloter à distance à l'aide d'un ordinateur host connecté...
Seite 31 Mode d’emploi Stockage Stockage Pendant le transport et le stockage du TV70 Navigator, veiller au respect des conditions environnementales suivantes: température: de – 20 °C à + 70 °C humidité relative: 0 - 95 % (non condensante) Préparation pour l'installation Le TV70 Navigator est livré...
Seite 32 AVERTISSEMENT ! surtension) prévue par la norme EN 61010-1. De ce fait, brancher le dispositif à une ligne d'alimentation compatible avec cette catégorie. Le TV70 Navigator dispose de connecteurs pour les entrées/sorties et pour la communication en série qui doivent être branchés aux circuits extérieurs de façon qu'aucune partie sous tension ne soit accessible.
Seite 33 "Soft Start", se référer au paragraphe « SIGNAL DESCRIPTION" dans le chapitre "Technical Information"). La LED verte LD1 placée sur le panneau de la base du TV70 Navigator indique, par sa fréquence de clignotement, les conditions opérationnelles du système: allumée fixe: la pompe est en rotation normale;...
Seite 34 Avant d'effectuer toute opération d'installation ou d'entretien du contrôleur, le débrancher de la prise d'alimentation. Arrêt d'urgence Pour arrêter le TV70 Navigator en conditions d'urgence, il faut débrancher le cordon d'alimentation. 34/182 Controller TV70 Navigator User Manual / 87-900-956-01 (G)
Seite 35 Mode d’emploi Entretien Entretien Le TV70 Navigator n'exige aucun entretien particulier. Toute intervention doit être effectuée par un personnel agréé. Avant de renvoyer une pompe au constructeur pour réparation ou "advanced NOTE exchange service", remplir et faire parvenir au bureau Agilent de votre région la fiche "Sécurité...
Seite 36 Mode d’emploi Mise au rebut 36/182 Controller TV70 Navigator User Manual / 87-900-956-01 (G)
Seite 37 Controller TV70 Navigator User Manual Manual de istrucciones Informaciones generales Almacenamiento 39 Preparación para la instalación 39 Instalación Uso 41 Encendido y Utilización del TV70 Navigator Parada TV70 Navigator 41 Parada de Emergencia 42 Mantenimiento Eliminación Traducción de las instrucciones originales 37/182...
Seite 38 El controler TV70 Navigator es un controler apto para ser utilizado con las bombas Turbo-V70/D/LP.
Seite 39 Manual de istrucciones Almacenamiento Almacenamiento Durante el transporte y el almacenamiento del TV70 Navigator no pueden ser superadas las siguientes condiciones ambientales: temperatura: de -20 °C a +70 °C humedad relativa: 0 – 95 % (no condensante) Preparación para la instalación El TV70 Navigator se suministra con un embalaje especial de protección;...
Seite 40 Manual de istrucciones Instalación ¡ADVERTENCIA! El TV70 Navigator pertenece a la segunda categoría de instalación (o sobretensión) prevista por la normativa EN 61010-1. Conectar, por lo tanto, el dispositivo a una línea de alimentación que cumpla con los requisitos de dicha categoría.
Seite 41 Start”. Para el procedimiento de activación de la modalidad “Soft Start” consultar el punto “Signal Description” del capítulo “Technical Information”. El LED verde ubicado en el panel del TV70 Navigator indica, con la frecuencia de su centelleo, las condiciones operativas del sistema: luz fija: la bomba está...
Seite 42 Antes de efectuar cualquier operación de instalación o mantenimiento del controler desconectarlo del enchufe de alimentación. Parada de Emergencia Para parar el TV70 Navigator en condiciones de emergencia es necesario desconectar el cable de alimentación. 42/182 Controller TV70 Navigator User Manual / 87-900-956-01 (G)
Seite 43 Manual de istrucciones Mantenimiento Mantenimiento El TV70 Navigator no necesita ningún tipo de mantenimiento. Cualquier tipo de intervención sobre el sistema deberá ser realizado por personal autorizado. Antes de efectuar cualquier intervención sobre el sistema, es necesario desconectarlo de la alimentación.
Seite 44 Manual de istrucciones Eliminación 44/182 Controller TV70 Navigator User Manual / 87-900-956-01 (G)
Seite 45 Controller TV70 Navigator User Manual Manual de Istruções Informações gerais Armazenagem Preparação para a instalação Instalação Uso 49 Ligação e Uso do TV70 Navigator Parada do TV70 Navigator 49 Parada de Emergência 50 Manutenção Eliminação Tradução das instruções originais 45/182...
Seite 46 às normativas nacionais específicas. O controller TV70 Navigator é um controller apropriado para ser utilizado com as bombas Turbo-V70/D/LP. Tem conetores auxiliares através dos quais é possivel alimentar um ventilador suplementar, comandar a válvula de vent, dirigi-lo por remoto mediante um computador host ligado com a linha serial (RS232 ou RS485).
Seite 47 0 – 95 % (não condensante) Preparação para a instalação O TV70 Navigator é fornecido dentro de uma embalagem de proteção especial; no caso de presença de sinais de danificações, que poderiam ter acontecidas durante o transporte, contatar o serviço de vendas do lugar.
Seite 48 Controlar que o isolamento do dispositivo ligado ao TV70 Navigator tenha um isolamento adequato msmo em condição de uma úniica falha como previsto pela normativa EN 61010-1.
Seite 49 Antes de usar o controller efetuar todas as ligações elétricas. Ligação e Uso do TV70 Navigator Para ligar o TV70 Navigator é suficiente fornecer a tensão de alimentação. O controller reconhece automaticamente a presença dos sinais de interlock e de funcionamento e liga a bomba. Na primeira ligação da bomba é...
Seite 50 Antes de efectuar qualquer operação de instalação ou manutenção do controller, desligar a tomada de alimentação. Parada de Emergência Para desligar em condições de emergência o TV70 Navigator é necessário desconetar o cabo de alimentação. 50/182...
Seite 51 Manual de Istruções Manutenção Manutenção O TV70 Navigator não necessita de manutenção alguma. Qualquer intervenção tem que ser realizada por pessoal autorizado. Antes de realizar qualquer intervenção no sistema desliga-lo da alimentação. Antes de enviar ao fabricante um sistema para consertos ou advanced exchange NOTA service, é...
Seite 52 Manual de Istruções Eliminação 52/182 Controller TV70 Navigator User Manual / 87-900-956-01 (G)
Seite 53 Controller TV70 Navigator User Manual Bedrijfshandleiding Algemene informatie Het opslaan Voorbereiding van de installatie 55 Installatie Gebruik Starten en Gebruik van de TV70 Navigator Stoppen van de TV70 Navigator 57 Stoppen in noodgeval 58 Onderhoud Afvalverwerking 59 Vertaling van de originele instructies 53/182...
Seite 54 De controller TV70 Navigator is een controller die met de pompen Turbo-V70/D/LP te gebruiken is. Deze heeft verbindingsstukken waarmee het mogelijk is om een toegevoegde ventilator van stroom te voorzien, de vent-klep te besturen en de besturing van veraf te regelen door middel van een computer die aan een seriële lijn (RS232...
Seite 55 Bedrijfshandleiding Het opslaan Het opslaan Tijdens het transport en het opslaan van de TV70 Navigator mogen de volgende natuurlijke omstandigheden niet overschreven worden: temperatuur: van -20 °C tot +70 °C relatieve vochtigheid: 0 – 95 % (niet gecondenseerde) Voorbereiding van de installatie De TV70 Navigator wordt in speciale beschermende verpakking geleverd;...
Seite 56 De TV70 Navigator behoort tot de tweede categorie installaties (of overspanning) van de EN 61010-1 normatief. Verbindt het toestel dus aan een voedingslijn die geschikt is voor die categorie. De TV70 Navigator heeft verbindingsstukken voor de in- en uitgangen en voor de seriecommunicatie die, op een zodanige manier op het externe stroomcircuit aangesloten moeten zijn, dat geen enkel onder stroom staand deel, aan te raken is.
Seite 57 Alvorens de controller te gebruiken sluit dan eerst alles aan. Starten en Gebruik van de TV70 Navigator Om de TV70 Navigator te starten is het voldoende de stroom aan te doen. De controller herkent automatisch de interlock signalen en die van het starten en start de pomp.
Seite 58 Alvorens installatie- of onderhoudswerkzaam-heden uit te voeren, de controller van de contactstop afkoppelen. Stoppen in noodgeval Om de TV70 Navigator te stoppen in noodgevallen moet de stekker uit het stopcontact gehaald worden. 58/182 Controller TV70 Navigator User Manual / 87-900-956-01 (G)
Seite 59 Bedrijfshandleiding Onderhoud Onderhoud De TV70 Navigator behoeft geen onderhoud. Iedere tussenkomst dient door opgeleid personeel uitgevoerd te worden. Voor iedere tussenkomst aan het systeem dient eerst de stroom uitgeschakeld worden. Als het systeem naar de fabrikant gestuurd moet worden ter reparatie of OPMERKING advanced exchange service, dient eerst het formulier "veiligheid en...
Seite 60 Bedrijfshandleiding Afvalverwerking 60/182 Controller TV70 Navigator User Manual / 87-900-956-01 (G)
Seite 61 Controller TV70 Navigator User Manual Istruktionsbog Almene oplysninger Opmagasinering 63 Klargøring til installering Installering Anvendelse Tænding og anvendelse af TV70 Navigator Standsning af TV70 Navigator Nødstandsning Vedligeholdelse Bortskaffelse Oversættelse af originalinstruktionerne 61/182...
Seite 62 Kontrolenheden TV70 Navigator er en kontrolenhed, som er beregnet til anvendelse sammen med pumper af typen Turbo-V70/D/LP. Den er forsynet med hjælpepumper, med hvilke man kan forsyne en ekstra ventilator, styre vent ventilen, og der er mulighed for fjernbetjening via en værtscomputer, som er forbundet med seriel...
Seite 63 Istruktionsbog Opmagasinering Opmagasinering Under fragten og opmagasineringen af TV70 Navigator, skal følgende miljømæssige krav opfyldes: temperatur: mellem -20 °C og +70 °C relativ luftfugtighed: 0 – 95 % (uden kondensdannelse) Klargøring til installering TV70 Navigator leveres i en særlig skåneemballage; skulle den fremvise tegn på...
Seite 64 Man skal forvisse sig om, at anordningen, som er tilsluttet TV70 Navigator, er forsynet med passende isolering, som yder tilstrækkelig beskyttelse selv i tilfælde af enkelt fejl i henhold til normen EN 61010-1.
Seite 65 Tænding og anvendelse af TV70 Navigator TV70 Navigator tændes ved ganske enkelt at tilkoble den netspændingen. Kontrolenheden genkender automatisk aflåsnings- og startsignalerne og sætter pumpen i gang. Første gang der tændes for pumpen, bør man stille den på “Soft Start”, en måde, som tilkobles vis kontrolenheden;...
Seite 66 Spænding frembragt i styreenheden kan nå høje værdier og forårsage stor skade og dødsfald. Frakobel altid strømkablet, inden der udføres installations- eller vedligeholdelsesarbejde på styreenheden. Nødstandsning Nødstandsningen af TV70 Navigator foretages ved at frakoble forsyningskablet. 66/182 Controller TV70 Navigator User Manual / 87-900-956-01 (G)
Seite 67 Istruktionsbog Vedligeholdelse Vedligeholdelse TV70 Navigator kræver ingen vedligeholdelse. Ethvert indgreb skal udføres af autoriserede medarbejdere. Frakobl systemet netforsyningen, før der foretages hvilket som helst indgreb. Før man sender et system tilbage til fabrikanten for at få udført reparationer eller BEMÆRK ”advanced exchange service”, er det strengt nødvendigt at udfylde ”Sikkerheds-...
Seite 68 Istruktionsbog Bortskaffelse 68/182 Controller TV70 Navigator User Manual / 87-900-956-01 (G)
Seite 69 Controller TV70 Navigator User Manual Bruksanvisning Allmän information Magasinering Att förbereda för installation Installation Användning Att sätta på och använda TV70 Navigator 73 Att stänga av TV70 Navigator Nödstopp Underhåll Bortskaffning Översättning av originalinstruktionerna 69/182...
Seite 70 åtgärder som inte överensstämmer med gällande nationella specifika normer. Kontrollern TV70 Navigator är en styrenhet som är anpassad till att användas med pumpar Turbo-V70/D/LP. Den har extra anslutningsdon med vilka en extrafläkt kan matas eller en fläktventil kan styras.
Seite 71 Bruksanvisning Magasinering Magasinering Vid transport eller magasinering av kontrollern TV70 Navigator får följande miljöförhållanden inte överskridas: temperatur: från –20 °C- +70 °C relativ fuktighet: 0 – 95 % (utan kondens) Att förbereda för installation TV70 Navigator levereras i en speciell skyddsförpackning; om den skulle uppvisa skada som kan ha uppstått under transporten ska du...
Seite 72 TV70 Navigator tillhör den andra installationskategorin (eller överspänning) som anges i europeisk standard EN 61010-1. Anslut därefter anordningen till en matarledning som tillfredsställer denna kategori. TV70 Navigator har uttag för ingångar/utgångar och för seriell kommunikation. Dessa måste anslutas till yttre kretsar på så sätt att ingen spänningsförd del finns åtkomlig.
Seite 73 Innan du börjar använda kontrollerna se till att alla elektriska anslutningar gjorts. Att sätta på och använda TV70 Navigator För att sätta på TV70 Navigator behöver du bara ansluta spänningen. Kontrollern känner automatiskt igen närvaron av signaler för interlock och start och sätter därmed i gång pumpen. När pumpen sätts på...
Seite 74 Dra alltid ur strömkabeln från vägguttaget innan något installations-eller underhållsmoment utförs på styrenheten. Nödstopp För att stoppa TV70 Navigator i nödsituationer måste du koppla ur matarkabeln. 74/182 Controller TV70 Navigator User Manual / 87-900-956-01 (G)
Seite 75 Bruksanvisning Underhåll Underhåll TV70 Navigator kräver inget som helst underhåll. Alla ingrepp måste utföras av auktoriserad personal. Innan något som helst ingrepp sker på apparaten måste den kopplas bort från energikällan. Innan du skickar tillbaka apparaten till tillverkaren för reparation eller avancerad OBSERVERA kundtjänst så...
Seite 76 Bruksanvisning Bortskaffning 76/182 Controller TV70 Navigator User Manual / 87-900-956-01 (G)
Seite 77 Controller TV70 Navigator User Manual Instruksjon Manual Generell informasjon 78 Lagring 79 Installasjonsforberedelser 79 Installasjon Bruk Igangsetting og bruk av TV70 Navigator 81 Stanse TV70 Navigator 81 Nødstopp Vedlikehold Eliminering Oversetting av den opprinnelige samsvarserklæringen 77/182...
Seite 78 ADVARSEL! Faretegnene varsler operatøren om at en spesiell manøver eller operasjon kan forårsake alvorlige personskader dersom den/de ikke utføres korrekt. Merknadene inneholder viktige opplysninger som er tatt ut av teksten. MERK 78/182 Controller TV70 Navigator User Manual / 87-900-956-01 (G)
Seite 79 Instruksjon Manual Lagring Lagring Under transport og lagring av TV70 Navigator Navigator må følgende forhold ikke overskrides: temperatur: fra -20 °C til +70 °C relativ fuktighet: 0 – 95 % (ikke fortettet) Installasjonsforberedelser TV70 Navigator leveres i en spesiell, beskyttende emballasje. Dersom man finner skader på...
Seite 80 Man må dessuten forsikre seg om at utstyret som er tilkoplet TV70 Navigator er godt nok isolert, også i det tilfellet det skulle oppstå én enkelt feil, iht. EN 61010-1 forskriftene.
Seite 81 Før man begynner å bruke styringen må man utføre alle elektriske tilkoplinger. Igangsetting og bruk av TV70 Navigator TV70 Navigator settes i gang bare ved å slå på strømtilførselen. Styringen kjenner automatisk igjen interlock- og start-signalene, og setter i gang pumpen.
Seite 82 Nødstopp Dersom man i et nødstilfelle er nødt til å stanse TV70 Navigator, må man trekke strømledningen ut av støpselet. 82/182 Controller TV70 Navigator User Manual / 87-900-956-01 (G)
Seite 83 Instruksjon Manual Vedlikehold Vedlikehold TV70 Navigator er vedlikeholdsfri. Ethvert inngrep skal utføres kun av autoriserte personer. Før man utfører et hvilket som helst inngrep, må maskinens strømtilførsel frakoples. Før man sender systemet tilbake til konstruktøren for reparasjon eller advanced MERK exchange service, skal man fylle ut skjemaet for “Sikkerhet og Helse”...
Seite 84 Instruksjon Manual Eliminering 84/182 Controller TV70 Navigator User Manual / 87-900-956-01 (G)
Seite 85 Controller TV70 Navigator User Manual Ohjekäsikirja Yleistä informaatiota Varastointi Asennuksen valmistelu Asennus Käyttö 89 TV70 Navigatorin sytytys ja käyttö TV70 Navigatorin pysäyttäminen 89 Pysäyttäminen hätätilassa 90 Huolto 91 Hävittäminen Alkuperäisen ohjeiden käännös 85/182...
Seite 86 TV70 Navigator on kontrolleri, joka soveltuu käytettäväksi Turbo- V70/D/LP -pumppujen oheislaitteena. Se on varustettu apuliitännöillä, joiden välityksellä on mahdollista syöttää virta lisätuulettimeen, antaa komento ylipaineventtiilille, kauko-ohjata tuuletinta sarjalinjaliitännällä...
Seite 87 Ohjekäsikirja Varastointi Varastointi TV70 Navigator -laitteiden kuljetuksen ja varastoinnin aikana ei saa ylittää seuraavia arvoja ympäristöolosuhteiden suhteen: lämpötila: -20 °C - +70 °C suhteellinen kosteus: 0 – 95 % (tiivistymätön) Asennuksen valmistelu TV70 Navigator toimitetaan erityisessä suojapakkauksessa; jos laitteessa havaitaan vakavia, mahdollisesti kuljetuksen aikana aiheutuneita vahinkoja, tulee ottaa yhteys paikalliseen myyntiedustajaan.
Seite 88 Ohjekäsikirja Asennus VAROITUS! TV70 Navigator kuuluu toiseen asennus- (tai ylijännite) luokkaan normin EN 61010-1 mukaisesti. Laitteen liitäntä tulee siis suorittaa virransyöttölinjaan, joka täyttää mainitun luokan edellyttämät vaatimukset. TV70 Navigator on varustettu liittimillä sisääntuloa/ulostuloa sekä sarjaliitäntää varten ja ne tulee kytkeä ulkoisiin virtapiireihin siten, ettei mitään jännitteen alaisena olevaa osaa voida koskea.
Seite 89 (noin 400 ms välein): järjestelmä on kiihdytystilassa, Stopissa tai “Waiting for interlock” -tilassa; valo vilkkuu nopeasti (noin 200 ms välein): virheolosuhteet. TV70 Navigatorin pysäyttäminen TV70 Navigatorin pysäyttämiseksi riittää, että laitteesta katkaistaan syöttöjännite. Controller TV70 Navigator User Manual / 87-900-956-01 (G) 89/182...
Seite 90 Valvojan sisällä muodostuu korkeajännitettä, joka voi aiheuttaa vakavia vammoja tai jopa kuoleman. Ennen mihinkään asennus- tai huoltotoimenpiteisiin ryhtymistä valvojan pistoke on irrotettava pistorasiasta. Pysäyttäminen hätätilassa TV70 Navigatorin pysäyttämiseksi hätätilassa tulee irrottaa virransyöttökaapeli laitteesta. 90/182 Controller TV70 Navigator User Manual / 87-900-956-01 (G)
Seite 91 Ohjekäsikirja Huolto Huolto TV70 Navigator ei vaadi minkäänlaista huoltoa. Mikä tahansa toimenpide tulee suorittaa valtuutetun henkilökunnan toimesta. Ennen minkään toimenpiteen suorittamista laite tulee kytkeä pois virransyötöstä. Ennen kuin laite lähetetään laitevalmistajalle korjattavaksi tai advanced HUOM exchange service -palveluun, tulee täyttää käyttöoppaan liitteenä oleva kaavake "Turvallisuus ja terveys"...
Seite 92 Ohjekäsikirja Hävittäminen 92/182 Controller TV70 Navigator User Manual / 87-900-956-01 (G)
Seite 93 Controller TV70 Navigator User Manual Oδηγιεσ Χρησεωσ Γενικες πληροφοριες Αποθηκευση Προετοιμασια για την εγκατασταση Εγκατασταση Χρηση 97 Ενεργοποίηση και Χρήση του TV70 Navigator 97 Απενεργοποίηση της συσκευής TV70 Navigator Απενεργοποίηση έκτακτης ανάγκης Συντηρηση Χώνευση Μεταφραση οδηγιων χρησησ 93/182...
Seite 94 δεν έχουν την απαιτούμενη εξουσιοδότηση ή χρήσεων που δε συμμορφώνονται με τους σχετικούς εθνικούς κανονισμούς. Η συσκευή ελέγχου TV70 Navigator είναι κατάλληλη για χρήση με τις αντλίες Turbo-V70/D/LP. Διαθέτει βοηθητικούς συνδετήρες μέσω των οποίων μπορεί να τροφοδοτηθεί ένας πρόσθετος ανεμιστήρας, να γίνει...
Seite 95 θερμοκρασία: από -20 °C έως +70 °C σχετική υγρασία: 0 – 95 % (χωρίς συμπύκνωμα) Προετοιμασια για την εγκατασταση Η συσκευή TV70 Navigator προμηθεύεται μέσα σε ειδική προστατευτική συσκευασία. Εάν παρουσιάζει σημάδια ζημιάς, που μπορεί να προκλήθηκαν κατά τη μεταφορά, επικοινωνήστε αμέσως με...
Seite 96 να συνδεθούν σε εξωτερικά κυκλώματα με τρόπο ώστε να μην είναι προσβάσιμο κανένα τμήμα υπό τάση. Βεβαιωθείτε ότι η μόνωση της συσκευής που συνδέεται στο TV70 Navigator διαθέτει την απαραίτητη μόνωση ακόμα και για τις περιπτώσεις μονής βλάβης όπως προβλέπεται από τον κανονισμό EN 61010-1.
Seite 97 λειτουργίας. Πριν χρησιμοποιήσετε τη συσκευή ελέγχου κάντε όλες τις ηλεκτρικές συνδέσεις. Ενεργοποίηση και Χρήση του TV70 Navigator Για την ενεργοποίηση του TV70 Navigator αρκεί να παρασχεθεί η τάση τροφοδοσίας. Η συσκευή ελέγχου αναγνωρίζει αυτόματα την παρουσία σημάτων interlock (εμπλοκής) και εκκίνησης και ενεργοποιεί την...
Seite 98 Prin ektelevsete opoiadhvpote ergasiva egkatavstashÇ hv sunthvrhshÇ tou ruqmisthv aposundevste ton apov thn privza trofodosivaÇ. Απενεργοποίηση έκτακτης ανάγκης Για την απενεργοποίηση της συσκευής TV70 Navigator σε κατάσταση έκτακτης ανάγκης πρέπει να αποσυνδέσετε το καλώδιο τροφοδοσίας. 98/182 Controller TV70 Navigator User Manual / 87-900-956-01 (G)
Seite 99 Oδηγιεσ Χρησεωσ Συντηρηση Συντηρηση Η συσκευή TV70 Navigator δεν απαιτεί καμία συντήρηση. Οποιαδήποτε επέμβαση πρέπει να εκτελείται από εξειδικευμένο προσωπικό. Πριν από οποιαδήποτε επέμβαση στο σύστημα, αποσυνδέστε το καλώδιο τροφοδοσίας. Πριν την αποστολή ενός συστήματος για επισκευές στον κατασκευαστήή για...
Seite 100 Oδηγιεσ Χρησεωσ Χώνευση 100/182 Controller TV70 Navigator User Manual / 87-900-956-01 (G)
Seite 101 Controller TV70 Navigator User Manual Felhasználói Kézikönyv Általános informáicók 102 Tárolás 103 A telepítelse való előkészités Telepítés Használat A TV70 Navigator bekapcsolása és használata 105 A TV70 Navigator leállítása 105 Vészleállás Karbantartás Megsemmisités Az eredeti utasítás fordítása 101/182...
Seite 102 által történő nem megfelelő használathoz, meghatalmazás nélküli beavatkozásokhoz, vagy a specifikus nemzeti irányelvekkel ellentétes használathoz kötődik. A TV70 Navigator egy, a Turbo-V70/D/LP szivattyúkkal való használatra alkalmas vezérlő. Segédcsatlakozókkal rendelkezik, melyek révén egy járulékos ventillátor táplálható, a vent szelep vezérelhető, s önmaga egy, soros vonalon (RS232 vagy RS485) keresztül összekötött host...
Seite 103 Felhasználói Kézikönyv Tárolás Tárolás A TV70 Navigator szállítása és tárolása során az alábbi környezeti feltételeket kell biztosítani: hőmérséklet: -20 °C és +70 °C között relatív nedvességtartalom: 0 – 95 % (nem lecsapódó). A telepítelse való előkészités A TV70 Navigator speciális védőcsomagolásban kerül leszállításra; ha ez károsodás jeleit mutatja, melyek a szállítás során keletkezhettek,...
Seite 104 A TV70 Navigator az EN 61010-1 norma szerinti második telepítési (avagy túlfeszültségi) kategóriába tartozik. A berendezést tehát olyan tápellátó vonalhoz kell kötni, mely ezt a kategóriát kielégíti. A TV70 Navigator a be- / kimenetek és a soros kommunikáció számára olyan csatlakozókkal rendelkezik, melyek a külső...
Seite 105 “Soft Start” mód tiltása. A “Soft Start” mód aktiválási eljárásával kapcsolatos információk a “Technical Information”című alfejezet „Jelek leírása” című paragrafusában találhatók. A TV70 Navigator előlapján található zöld Led, villogási frekvenciájával jelzi, a rendszer üzemi feltételeit: álló...
Seite 106 A vezérlő bármely telepítési vagy karbantartási műveletének megkezdése előtt ki kell húzni a hálózati csatlakozót. Vészleállás A TV70 Navigator vészhelyzetben való leállításához ki kell húzni a hálózati kábelt. 106/182 Controller TV70 Navigator User Manual / 87-900-956-01 (G)
Seite 107 Felhasználói Kézikönyv Karbantartás Karbantartás A TV70 Navigator nem igényel semmiféle karbantartást. Bármely beavatkozást csak meghatalmazott személyzet hajthat végre. A rendszeren történő bármely beavatkozás megkezdése előtt a tápösszeköttetést meg kell szüntetni. A rendszernek javításra vagy advanced exchange service célból a gyártóhoz való...
Seite 108 Felhasználói Kézikönyv Megsemmisités 108/182 Controller TV70 Navigator User Manual / 87-900-956-01 (G)
Seite 109 Controller TV70 Navigator User Manual Podrecznik Instrukcji Informacje ogolne 110 Magazynowanie 111 Przygotowanie do instalacji 111 Instalacja Uzytkowanie Zaswiecenie i uzytkowanie TV70 Navigator Zatrzymanie TV70 Navigator 113 Zatrzymanie w warunkach zagrozenia 114 Konserwacja Przetwortswo odpadow Tłumaczenie instrukcji oryginalnej 109/182...
Seite 110 Sygnaly ostrzegajace o zagrozeniu powinny zwrocic uwage operatora na odpowiednia specyficzna procedure ktora jezeli nie jest przestrzegana w sposob prawidlowy moze przyczynic sie do powaznych obrazen osoby obslugujacej. Przypisy zawieraja najwazniejsze informacje wyciagniete z tekstu. PRZYPIS 110/182 Controller TV70 Navigator User Manual / 87-900-956-01 (G)
Seite 111 Podczas pracy niezbedne jest zachowanie nastepujacych warunkow otoczenia: temperatura: od O °C do +40 °C wilgotnosc wzgledna: 0 – 95 % (nie kondensujaca). Controller TV70 Navigator User Manual / 87-900-956-01 (G) 111/182...
Seite 112 Podrecznik Instrukcji Instalacja ZAGROZENIE! TV70 Navigator nalezy do drugiej kategorii instalowania (lub nadnapiecia) regulowanej przez norme EN 61010-1. Podlaczyc wiec urzadzenie do linii zasilajacej przystosowanej do tej kategorii. TV70 Navigator jest zaopatrzony w laczniki do wejsc/wyjsc jak rowniez do komunikacji seryjnej ktore nalezy podlaczyc do obwodow zewnetrznych w taki sposob zeby zaden element pod napieciem nie byl latwo dostepny.
Seite 113 (okres okolo 400 ms): system jest na rampie, na stop lub “waiting for interlock”; migalace szybko (okres okolo 200 ms) warunki nieprawidlowe. Zatrzymanie TV70 Navigator Do zatrzymania TV70 Navigator wystarczy odlaczyc go od zrodla zasilania. Controller TV70 Navigator User Manual / 87-900-956-01 (G) 113/182...
Seite 114 Przed przystapieniem do jakiejkolwiek operacji instalowania lub konserwacji nalezy odlaczyc go od zrodla zasilania. Zatrzymanie w warunkach zagrozenia Do zatrzymania TV70 Navigatora w warunkach zagrozenia nalezy wylaczyc kabel zasilajacy. 114/182 Controller TV70 Navigator User Manual / 87-900-956-01 (G)
Seite 115 . Dlatego tez poleca sie uzytkownikowi, , po uprzedniej weryfikacji terminu i warunkow zawartych w kontrakcie sprzedazy, nawiazac kontakt z dostawca lub sprzedawca urzadzenia w celu uruchomienia procesu zbiorki i przerobu. Controller TV70 Navigator User Manual / 87-900-956-01 (G) 115/182...
Seite 116 Podrecznik Instrukcji Przetwortswo odpadow 116/182 Controller TV70 Navigator User Manual / 87-900-956-01 (G)
Seite 117 Controller TV70 Navigator User Manual Návod k Použití Všeobecné informace 118 Uskladnění Příprava k instalaci Instalace Použití 121 Zapnutie a použitie TV70 Navigator 121 Zastavenie TV70 Navigator 121 Núdzové zastavenie Údržba 123 Likvidace Překlad originálního návodu 117/182...
Seite 118 částečně nesprávného použití, nebo v případě chyb nevyškoleného personálu či neoprávněných zásahů a neodpovídajících specifickým státním normám, Agilent nepřijímá a nenese žádnou zodpovědnost. Kontrolér TV70 Navigator se obzvlášť hodí k používání s čerpadly Turbo-V70/D/LP. Je složen z výpomocných konektorů, jejichž prostřednictvím se může napájet doplňkový...
Seite 119 Návod k Použití Uskladnění Uskladnění Během dopravy a skladování TV70 Navigator, se musí dbát na následující podmínky prostředí: temperatura: od -20 °C do +70 °C relativní vlhkost: 0 – 95 % (nesmí kondenzovat). Příprava k instalaci Kontrolér TV70 Navigator je dodáván v speciálním ochranném balení;...
Seite 120 Návod k Použití Instalace NEBEZPEČÍ! TV70 Navigator patří do druhé instalační kategorie (nebo přepětí), která je určena normou EN 61010-1. Mechanismus je třeba spojit s napájecí, ke kategorii přizpůsobenou linkou. TV70 Navigator má konektory na vstupy/výstupy a na seriální komunikaci, kteréto musí...
Seite 121 Ohledně procedury spuštění týkající se modality “Soft Start” je třeba se obracet na odstavec “Signal Description” v kapitole “Technical Information”. Zelený LED umístěný na panelu TV70 Navigator se svou blikající frekvencí určuje operativní podmínky systému: nepřetržitě rozsvícený: čerpadlo je v normální rotaci;...
Seite 122 Uvnitř kontroléru dochází k vysokým napětím, která jsou velmi nebezpečná i smrtící. Před provedením jakékoliv instalační či údržbové práce na kontroléru, je třeba ho odpojit od příkonu. Nouzové zastavení Je-li třeba přivolat nouzové zastavení TV70 Navigator, postačí odpojit elektrický kabel. 122/182 Controller TV70 Navigator User Manual / 87-900-956-01 (G)
Seite 123 Uživateli, který míní výrobek likvidovat doporučujeme, aby se nakontaktoval přímo s výrobcem nebo prodejcem, který se po patřičném prověření termínů a smluvních podmínek postará o kompletní likvidaci uvedeného výrobku. Controller TV70 Navigator User Manual / 87-900-956-01 (G) 123/182...
Seite 124 Návod k Použití Likvidace 124/182 Controller TV70 Navigator User Manual / 87-900-956-01 (G)
Seite 125 Controller TV70 Navigator User Manual Návod na Obsluhu Všeobecné informácie 126 Uskladňovanie Príprava pre inštaláciu 127 Inštalácia Použitie Zapnutie a použitie TV70 Navigator 129 Zastavenie TV70 Navigator 129 Núdzové zastavenie Údržba 131 Likvidácia Preklad originálneho návodu 125/182...
Seite 126 či neoprávnených zásahov a nezodpovedajúcich špecifickým štátnym normám, Agilent nepreberá na seba žiadnu zodpovednosť. Controller TV70 Navigator je controller prispôsobený na používanie s čerpadlami Turbo-V70/D/LP. Má výpomocné konektory, ktorými je možné napájať doplňkový ventilátor, riadiť ventil ventilátora, ďiaľkove ovládaný...
Seite 127 Návod na Obsluhu Uskladňovanie Uskladňovanie Počas prepravy a skladovania TV70 Navigator nesmú byť prekročené tieto podmienky prostredia: teplota: od -20 °C do +70 °C reletívna vlhkosť: 0 – 95 % (nesmie kondenzovať). Príprava pre inštaláciu TV70 Navigator je dodaný v špeciálnom ochrannom balení; keď...
Seite 128 TV70 Navigator patrí do druhej inštalačnej kategórie (alebo nadmerné napätie), ktorá je určená normou EN 61010-1. Prístroj je treba spojiť s napájacou, ku kategórii prispôsobenou linkou. TV70 Navigator má spojky na vstupy/výstupy a pre seriálnu komunikáciu, ktoré musia byť prepojené s vonkajšími obvodmi tak, aby žiadna časť, ktorá...
Seite 129 V tomto odstavci sú uvedené hlavné operatívne postupy. Pred použitím controller je treba previesť všetky elektrické napojenia. Zapnutie a použitie TV70 Navigator Pre zapnutie TV70 Navigator stačí dodať elektrické napätie. Controller sám automaticky rozpozná signály interlock a zapnutie a spustí čerpadlo. Pri prvom spustení čerpadla sa doporučuje použiť...
Seite 130 škody alebo smrť. Pred akýmkoľvek úkonom, týkajúceho sa inštalácie alebo údržby “controller-a” nezabudnite vytiahnuť zástrčku z elektrickej zásuvky. Núdzové zastavenie Pre núdzové zastavenie TV70 Navigator stačí odpojiť elektrický kábel. 130/182 Controller TV70 Navigator User Manual / 87-900-956-01 (G)
Seite 131 Návod na Obsluhu Údržba Údržba TV70 Navigator nevyžaduje žiadnu údržbu. Každý zásah musí previesť poverený personál. Pre akýmkoľvek zásahom je treba prístroj odpojiť od elektrického príkonu. Pred odoslaním prístroja k výrobcovi pre opravu alebo advanced exchange POZNÁMKA service, je treba vyplniť štítok "Bezpečnosť a Zdravie", ktorý je priložený k tomuto návodu a poslať...
Seite 132 Návod na Obsluhu Likvidácia 132/182 Controller TV70 Navigator User Manual / 87-900-956-01 (G)
Seite 133 Controller TV70 Navigator User Manual Priročnik za Navodila Splošne informacije Skladiščenje Priprava za montažo Montaža Uporaba Vklopitev in uporaba TV70 Navigatorja Zaustavitev TV70 Navigatorja Silna zaustavitev Vzdrževanje Odlaganje opadkov Prevod navodil v izvirniku 133/182...
Seite 134 Znak svarila opozarja uporabnika, da mora pri določenem postopku ali pri posebnem delovanju paziti. Kršitev svarila lahko privede do lažjih ali hudih telesnih poškodb. Opombe vsebujejo vse najbolj pomembne informacije iz besedila. OPOMBA 134/182 Controller TV70 Navigator User Manual / 87-900-956-01 (G)
Seite 135 0 – 95 % (ne-kondezna). Priprava za montažo Il TV70 Navigator dobite v zaščitni embalaži; če so na embalaži znaki poškodbe, ki naj bi nastale med transportom, obrnite se krajevnemu prodajalnemu biroju. Pri odstranitvi embalaže, pazite, da TV 301 Navigator ne bi padel na tla ali da ne podlegel padcem ali nihanju.
Seite 136 Priročnik za Navodila Montaža SVARILO! TV70 Navigator spada k drugi montažni kategoriji (ali kategorija večje napetosti), kot je predvideva normativa EN 61010-1. Priklučite napravo na napajalno linijo, ki ustreza taki kategoriji. TV 70 Navigator ima konektorje za vhod/izhod in za serijsko komunikacijo, ki jih morate priključiti na zunanje vezje, tako da ne boste imeli dostopa do delov, ki so pod napetostjo.
Seite 137 (doba od približno 400 ms): sistem je v stanju pospeševanja ali zaviranja, ali Stopa, ali “Waiting for interlock”; hitro utripanje (doba od približno 200 ms): napaka. Zaustavitev TV70 Navigatorja Za zaustavitev TV70 Navigator izklopite napajalno napetost. Controller TV70 Navigator User Manual / 87-900-956-01 (G) 137/182...
Seite 138 človeku povzroči hude poškodbe ali celo smrt. Preden bi nadaljevali s katerokoli dejavnostjo montaže ali pa vzdrževanja, izklopite controller iz vtičnice. Silna zaustavitev Da bi zaustavili TV70 Navigator v zasili, morate izklopiti napajalni kabel. 138/182 Controller TV70 Navigator User Manual / 87-900-956-01 (G)
Seite 139 Zato pozivamo uporabnike, da se ali pri prodajalnem centru ali pa pri prodajalcu seznani o postopku ločevanja in odstranitve odpadkov, šele nato, ko se je seznanil s pogoji in z merili kupopordajne pogodbe. Controller TV70 Navigator User Manual / 87-900-956-01 (G) 139/182...
Seite 140 Priročnik za Navodila Odlaganje opadkov 140/182 Controller TV70 Navigator User Manual / 87-900-956-01 (G)
Seite 141 Controller TV70 Navigator User Manual Instructions for Use General Information Storage Preparation for Installation 143 Installation Switching on and Use of TV70 Navigator TV70 Navigator Switching off 145 Maintenance Disposal Original Instructions 141/182...
Seite 142 The TV70 Navigator controller can be used with the Turbo-V70/D/LP pumps. It is equipped with auxiliary connectors with allow to supply a supplementary fan, to control the vent valve and to drive it in remote mode by a host computer connected by a serial line (RS232 or RS485).
Seite 143 0 – 95 % (non-condensing) Preparation for Installation The TV70 Navigator is shipped inside a special protective case; in case of damage occurred during the transport, please contact the local selling centre. Do not throw the case in the environment. The material is totally recyclable in accordance with the directive CEE 85/399 for the environmental protection.
Seite 144 Be sure that the insulation of the device connected to the TV70 Navigator is adequate even in the case of single fault as per directive EN 61010-1.
Seite 145 Switching on and Use of TV70 Navigator To switch on the TV70 Navigator it is necessary to supply the mains. The controller automatically recognizes the interlock and start signals presence and start up the pump.
Seite 146 Before servicing the unit, disconnect the input power cable. Emergency Stop To immediately stop the TV70 Navigator in an emergency condition it is necessary to remove the supply cable from the main plug. 146/182...
Seite 147 Instructions for Use Maintenance Maintenance The TV70 Navigator does not require any maintenance. Any work performed on the system must be carried out by authorized personnel. Before returning the controller to the constructor for repairs, or replacement NOTE with a reconditioned unit, the "Health and Safety" sheet attached to this instruction manual must be filled-in and sent to the local sales office.
Seite 148 Instructions for Use Disposal 148/182 Controller TV70 Navigator User Manual / 87-900-956-01 (G)
Seite 149 Controller TV70 Navigator User Manual Technical Information Description of the TV70 Navigator Technical Specification 151 TV70 Navigator Outline 153 Interconnections 154 Input Power Connector (Line type) 969-8971 154 Input Power Connector (24 Vdc type) 969-8970 154 P3 – Vent P5 – External Fan 155...
Seite 150 AC mains supply into a 3-phase, low voltage, medium frequency output which is required to power the pump. The controller can be operated by two way: serial RS232/485 communication with a host computer remote I/O signals 150/182 Controller TV70 Navigator User Manual / 87-900-956-01 (G)
Seite 151 RS232 cable with a 9-pin D type male connector and a 9-pin D type female connector, and software (optional) Operating temperature 0° C to +40° C Storage temperature -20° C to +70° C Pump Output 54 Vac, three phase, 1250 Hz (max) Controller TV70 Navigator User Manual / 87-900-956-01 (G) 151/182...
Seite 152 Controller 1 (2.2) Pollution Degree Installation Category When the TV70 Navigator has been stored at a temperature less than 5 °C, wait NOTE until the controller has reached the above mentioned temperature. 152/182 Controller TV70 Navigator User Manual / 87-900-956-01 (G)
Seite 153 Technical Information TV70 Navigator Outline TV70 Navigator Outline The following figures show the TV70 Navigator outlines (dimensions are in inches [mm]). Figure 1 Controller TV70 Navigator User Manual / 87-900-956-01 (G) 153/182...
Seite 154 Input Power Connector (Line type) 969-8971 The following figure show the input power connector. Figure 2 Input Power Connector (24 Vdc type) 969-8970 The following figure show the input power connector. Figure 3 154/182 Controller TV70 Navigator User Manual / 87-900-956-01 (G)
Seite 155 This is a dedicated 24 Vdc connector to control the optional vent valve. P5 – External Fan Figure 5 This is a dedicated 24 Vdc connector to supply the optional external fan. Controller TV70 Navigator User Manual / 87-900-956-01 (G) 155/182...
Seite 156 SPEED SETTING (+) SPEED SETTING (-) SOFT START (+) SOFT START (-) +24 Vdc SPARE PROGRAMMABLE SET POINT SPARE FAULT OUTPUT PROGRAMMABLE ANALOG SIGNAL (+) GROUND (24 Vdc) PROGRAMMABLE ANALOG SIGNAL (-) 156/182 Controller TV70 Navigator User Manual / 87-900-956-01 (G)
Seite 157 250 Hz (25%) to 1250 Hz (75%) linearly. Figure 7 If any signal isn’t applied (no connection) the pump speed is set to “High Speed” (1250 Hz max and settable by window “120”). Controller TV70 Navigator User Manual / 87-900-956-01 (G) 157/182...
Seite 158 (in % of the threshold value) to avoid bouncing. For example: reference quantity: frequency threshold: 500 Hz hysteresis: 1% activation type: "high level" mask time: 10 sec Figure 8 158/182 Controller TV70 Navigator User Manual / 87-900-956-01 (G)
Seite 159 24 Vdc the customer does not supply the 24 Vdc. Please note that on the connector a 24 Vdc, 60 mA voltage, a GROUND signal and the open collector pin are available. Controller TV70 Navigator User Manual / 87-900-956-01 (G) 159/182...
Seite 160 Technical Information Interconnections Figure 9 Case 1 160/182 Controller TV70 Navigator User Manual / 87-900-956-01 (G)
Seite 161 Technical Information Interconnections Figure 10 Case 2 with relay utilisation Controller TV70 Navigator User Manual / 87-900-956-01 (G) 161/182...
Seite 162 Technical Information Interconnections Figure 11 Case 2 with transistor utilization 162/182 Controller TV70 Navigator User Manual / 87-900-956-01 (G)
Seite 163 Figure 12 Typical output connection J6 – Serial Figure 13 This is a 9 pin D-type serial input/output connector to control via an RS 232 or RS 485 connection the TV70 Navigator. Controller TV70 Navigator User Manual / 87-900-956-01 (G) 163/182...
Seite 164 RESERVED Note that the vent valve can also be controlled by means of the serial connection. A serial communication kit with a serial cable and the Navigation software is available (optional). 164/182 Controller TV70 Navigator User Manual / 87-900-956-01 (G)
Seite 165 (MASTER) send a MESSAGE + CRC to the controller (SLAVE); the controller answer with an ANSWER + CRC to the host. The MESSAGE is a string with the following format: <STX>+<ADDR>+<WIN>+<COM>+<DATA>+<ETX>+<CRC> where: Controller TV70 Navigator User Manual / 87-900-956-01 (G) 165/182...
Seite 166 ETX> (End of transmission) = 0x03 <CRC> = XOR of all characters subsequent to <STX> and including the <ETX> terminator. The value is hexadecimal coded and indicated by two ASCII character. 166/182 Controller TV70 Navigator User Manual / 87-900-956-01 (G)
Seite 167 Read Only or temporarily disabled (for example you can’t Win Disabled 1 byte (0x35) write the Soft Start when the Pump is running) Controller TV70 Navigator User Manual / 87-900-956-01 (G) 167/182...
Seite 168 RS 232/RS 485 Communication Description Examples: Command: START Source: PC Destination: Controller ADDR WINDOW Source: Controller Destination: PC ADDR Command: STOP Source: PC Destination: Controller ADDR WINDOW Source: Controller Destination: PC ADDR 168/182 Controller TV70 Navigator User Manual / 87-900-956-01 (G)
Seite 169 Destination: PC ADDR Command: READ PUMP STATUS Source: PC Destination: Controller (with address = 3) ADDR WINDOW Source: Controller (with address = 3 in stop status) Destination: PC ADDR WINDOW DATA (STATUS) Controller TV70 Navigator User Manual / 87-900-956-01 (G) 169/182...
Seite 170 Technical Information RS 232/RS 485 Communication Description Command: READ SERIAL TYPE Source: PC Destination: Controller (with address = 3 in 485 mode) ADDR WINDOW Source: Controller Destination: PC ADDR WINDOW DATA 170/182 Controller TV70 Navigator User Manual / 87-900-956-01 (G)
Seite 171 (in % of threshold) (default = 2) Water cooling 0 = NO 1 = YES Active Stop 0 = NO (write only in stop) 1 = YES Baud rate 600 = 0 Controller TV70 Navigator User Manual / 87-900-956-01 (G) 171/182...
Seite 172 Maximum rotational frequency in Hz (active 250 to 1250 only in Stop condition) (default = 1250) Set vent valve on/off On = 1 (on = closed) Off = 0 (default = 1) Reserved to Agilent service 172/182 Controller TV70 Navigator User Manual / 87-900-956-01 (G)
Seite 173 0 to 999999 command) Cycle number (zeroed by the reset 0 to 9999 command) Pump life in hours (zeroed by the reset 0 to 999999 command) 320 to 399 Reserved to Agilent service Controller TV70 Navigator User Manual / 87-900-956-01 (G) 173/182...
Seite 174 TOO HIGH LOAD NO CONNECTION SHORT CIRCUIT PUMP OVERTEMP. OVERVOLTAGE CONTROLL. OVERTEMP. AUX FAIL POWER FAIL Figure 14 Window N. 206 Bit Description 174/182 Controller TV70 Navigator User Manual / 87-900-956-01 (G)
Seite 175 If the temperature sensor is disconnected, the pump will not start. To prevent damage to the pump when the temperature exceeds 60° C, the sensor automatically cuts out the power supply. Controller TV70 Navigator User Manual / 87-900-956-01 (G) 175/182...
Seite 176 Air cooling kit for Navigator Controller 969-9296 Fax extension cable 969-9949 Bracket for Navigator Controller side mounting 969-9969 Vent valve for Navigator Controller 969-9834 TV-70 Navigator Controller 110-220 Vac 969-8971 TV-70 Navigator Controller 24 Vdc 969-8970 176/182 Controller TV70 Navigator User Manual / 87-900-956-01 (G)
Seite 182 Request for Return Form Sales and Service Offices United States India Southeast Asia Agilent Technologies Agilent Technologies India Pvt. Ltd. Agilent Technologies Sales Sdn Bhd Vacuum Products Division Vacuum Product Division Vacuum Products Division 121 Hartwell Avenue G01. Prime corporate Park,...

Diese Anleitung auch für:

969-8970 969-8971

Agilent Technologies TV70 Navigator Bedienungshandbuch

Verfügbare Sprachen

Quicklinks

Verwandte Anleitungen für Agilent Technologies TV70 Navigator

Inhaltszusammenfassung für Agilent Technologies TV70 Navigator

Diese Anleitung auch für:
