12 Podrecznik Instrukcji
Uzytkowanie
Posta 3
1 Lacznik wejsciowy sygnalow logicznych (lacznik blizniaczy jest dostarczany z specialnym
mostkiem zamykajacym.
2 Lacznik wyjsciowy sygnalow logicznych i sprawdzania obecnosci pradu w pompie i
czestotlowosci pobudzania.
3 Gniazdko wyjsciowe mocy (120 Vac, 1 A) do zasilania elementow dodatkowych (vent
device, relè do uruchamiania pompy pierwszego stoppia itd).
4 Wejscie dla kabla pompy.
5 Wejsciowy modul zasilania kontrolera zawiera bezpiecznik chroniacy, zamiennik napiecia
gniazdko wtyczkowe do zasilania mocy i filtr EMC.
6 Podlaczenie dla kabla zasilajacego heater jacket.
7 Pomieszczenie przewidziane dla lacznika wejciowego komunikacji seryjnej RS 232-RS-422-
RS-485 (dostarczany jako dodatkowy na zyczenie).
8 Wylacznik linii.
9 heater jacket. Bezpiecznik do zasilania heater jacket.
10 Lacznik dla kabla polaczeniowego z flusometrem (flow mete).
11 Uziemienie.
152/268

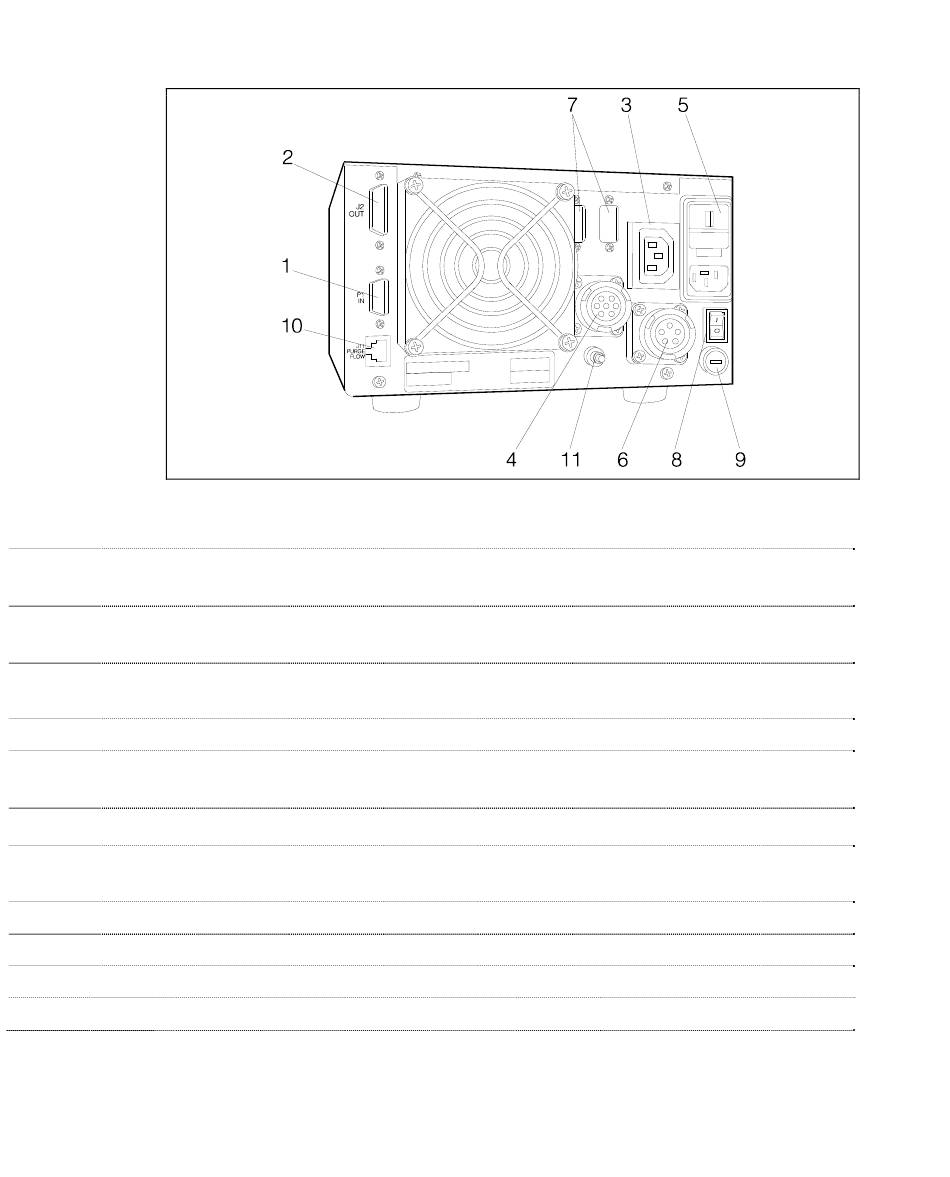

Tylny pulpit kontrolerow 969-9447 e 969-9547
