87-900-958-01(G)
04/2011

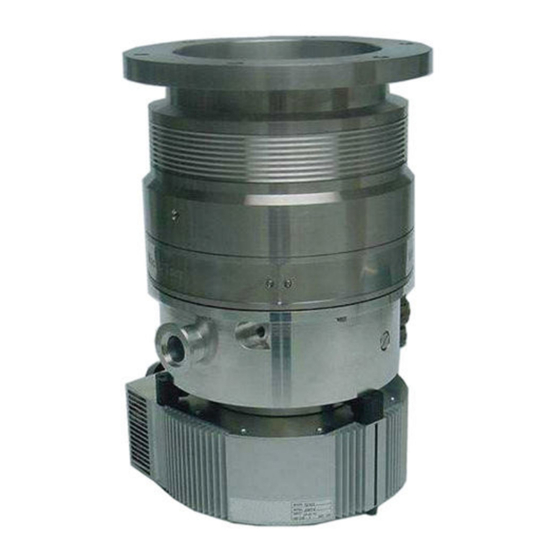

TV 551/701 SEM
Navigator
Pump models
969-8935, 969-8936, 969-8937, 969-8938
Controller models
969-8976, 969-8977
Instruksjon manual
Ohjekäsikirja
Felhasználói kézikönyv
Podrecznik instrukcji
Návod k použití
Návod na obsluhu
Priročnik za navodila
User Manual

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Agilent Technologies TV 551 SEM Navigator

  • Seite 3 TV 551/701 SEM Navigator TV 551/701 SEM Navigator TV 551/701 SEM Navigator User Manual / 87-900-958-01(G) 3/276...
  • Seite 4 TV 551/701 SEM Navigator 4/276 TV 551/701 SEM Navigator User Manual / 87-900-958-01(G)
  • Seite 5: Inhaltsverzeichnis

    Contents Contents Istruzioni per l’uso 15  Indicazioni di Sicurezza per Pompe Turbomolecolari 16  Informazioni generali 17  Immagazzinamento 18  Preparazione per l'installazione 19  Installazione 20  Fissaggio della pompa 21  Uso 22  Manutenzione 25  Smaltimento 26  Gebrauchsanleitung 27  Sicherheitshinweise für Turbomolekularpumpen 28  Allgemeine Informationen 29 ...
  • Seite 14 Contents 14/276 TV 551/701 SEM Navigator User Manual / 87-900-958-01(G)
  • Seite 27: Gebrauchsanleitung

    TV 551/701 SEM Navigator User Manual Gebrauchsanleitung Sicherheitshinweise für Turbomolekularpumpen 28 Allgemeine Informationen 29 Lagerung Vor der Installation Installation Befestigung der Pumpe Gebrauch Einschaltung und Gebrauch von Modell TV 551/701 SEM Navigator Stoppen von Modell TV 551/701 SEM Navigator Not-Aus Wartung Entsorgung Übersetzung der Originalanleitungen...
  • Seite 28: Sicherheitshinweise Für Turbomolekularpumpen

    Gebrauchsanleitung Sicherheitshinweise für Turbomolekularpumpen Sicherheitshinweise für Turbomolekularpumpen Die in der folgenden Gebrauchsanweisung beschriebenen Turbomolekularpumpen verfügen aufgrund der hohen Rotationsgeschwindigkeit in Verbindung mit dem spezifischen Gewicht ihrer Rotoren über eine große Menge kinetischer Energie. Im Falle eines Systemdefekts, z.B. durch einen Kontakt zwischen Rotor und Stator oder durch einen Rotorbruch, könnte diese Rotationsenergie freigesetzt werden.
  • Seite 29: Allgemeine Informationen

    Gebrauchsanleitung Allgemeine Informationen Allgemeine Informationen Dieser Apparat ist für den fachmännischen Gebrauch bestimmt. Vor dem Gebrauch hat der Benutzer dieses Handbuch sowie alle weiteren mitgelieferten Zusatzdokumentationen genau zu lesen. Bei auch teilweiser Nichtbeachtung der enthaltenen Anweisungen, unsachgemäßem Gebrauch durch ungeschultes Personal, nicht autorisierten Eingriffen und Mißachtung der nationalen einschlägigen Normen übernimmt die Firma Agilent keinerlei Haftung.
  • Seite 30: Lagerung

    Gebrauchsanleitung Lagerung In dieser Gebrauchsanleitung werden Sicherheitshinweise folgendermaßen hervorgehoben: WARNUNG! Die Warnhinweise lenken die Aufmerksamkeit des Bedieners auf eine bestimmte Prozedur oder Praktik, die bei unkorrekter Ausführung schwere Verletzungen hervorrufen können. Die Vorsichtshinweise vor bestimmten Prozeduren machen den Bediener darauf VORSICHT! aufmerksam, dass bei Nichteinhaltung Schäden an der Anlage entstehen können...
  • Seite 31: Vor Der Installation

    Gebrauchsanleitung Vor der Installation Die Lagerdauer für eine Turbomolekularpumpe beträgt 10 Monate ab dem Speditionsdatum. Falls die Lagerdauer aus verschiedentlichen Gründen die genannte Frist VORSICHT! überschreiten sollte, ist die Pumpe an das Werk zurückzusenden. Für Informationen wenden Sie sich bitte an den örtlichen Agilent Vertreter. Vor der Installation Modell TV 551/701 SEM Navigator wird in einer speziellen Schutzverpackung geliefert.
  • Seite 32: Installation

    Gebrauchsanleitung Installation Modell TV 551/701 SEM Navigator kann durch die Umgebung an sich keine HINWEIS Schäden erleiden. Es sollte jedoch bis zur Installation an der Anlage geschlossen bleiben, um Verunreinigungen durch Staub zu vermeiden. Installation Das Klebeband abziehen und den Schutzdeckel erst bei Anschluß der VORSICHT! Turbopumpe an das System abnehmen.
  • Seite 33: Befestigung Der Pumpe

    Gebrauchsanleitung Befestigung der Pumpe Maximaler Druck: 2 bar über dem atmosphärischen Druck Temperatur: von +5 °C bis +35 °C (siehe Diagramm im Anhang "Technical Information") Relative Luftfeuchtigkeit: 0 – 95 % (nicht kondensierend). Bei Vorhandensein von elektromagnetischen Feldern ist die Pumpe entsprechend abzuschirmen.
  • Seite 34: Gebrauch

    Gebrauchsanleitung Gebrauch FLANSCH ANZ. ANZUGSMOMENT ISO 200 K 35 Nm Für ausführliche Informationen siehe im Anhang "Technical Information". Modell TV 551/701 SEM Navigator kann in jeder beliebigen Position installiert werden. Modell TV 551/701 SEM Navigator kann nicht mittels seines Sockels befestigt HINWEIS werden.
  • Seite 35: Einschaltung Und Gebrauch Von Modell Tv 551/701 Sem Navigator

    Gebrauchsanleitung Gebrauch WARNUNG! Die Pumpe darf nicht in Betrieb genommen werden, wenn der Eingangsflansch nicht an die Vakuumkammer angeschlossen oder nicht mit dem Verschlußflansch verschlossen ist. Während des Aufheizens dürfen weder die Pumpe noch eventuelle heiße Zubehörteile berührt werden. Es besteht Verbrennungsgefahr.
  • Seite 36: Stoppen Von Modell Tv 551/701 Sem Navigator

    Gebrauchsanleitung Gebrauch Die Erstinbetriebnahme der Pumpe erfolgt im Modus "Soft Start", der sich nach dem Anlaufzyklus selbsttätig abschaltet. Daher erfolgen alle nachfolgenden Pumpenanläufe ohne den Modus "Soft Start". Um die Pumpe erneut im Modus "Soft Start" zu starten, ist dieser Modus mittels der Software wieder freizugeben (siehe Abschnitt "RS 232 COMMUNICATION DESCRIPTION"...
  • Seite 37: Wartung

    Gebrauchsanleitung Wartung Not-Aus Zur Stillsetzung von Mod. TV 551/701 SEM Navigator in Notsituationen ist vom Controller das Netzkabel abzuziehen. Wartung Modell TV 551/701 SEM Navigator erfordert keine Wartung. Eventuelle Eingriffe dürfen nur von autorisiertem Fachpersonal ausgeführt werden. WARNUNG! Vor jedem Eingriff am System den Netzstecker ziehen, die Pumpe über Öffnung des entsprechenden Ventils belüften und abwarten, bis der Rotor vollkommen stillsteht und die Temperatur am Pumpengehäuse unter 50 °C abgesunken ist.
  • Seite 38: Entsorgung

    Gebrauchsanleitung Entsorgung Entsorgung Bedeutung des "WEEE" Logos auf den Etiketten. Das folgende Symbol ist in Übereinstimmung mit der EU-Richtlinie WEEE (Waste Electrical and Electronic Equipment) angebracht. Dieses Symbol (nur in den EU-Ländern gültig) zeigt an, dass das betreffende Produkt nicht zusammen mit Haushaltsmüll entsorgt werden darf sondern einem speziellen Sammelsystem zugeführt werden muss.
