9 Instruksjon Manual
Bruk

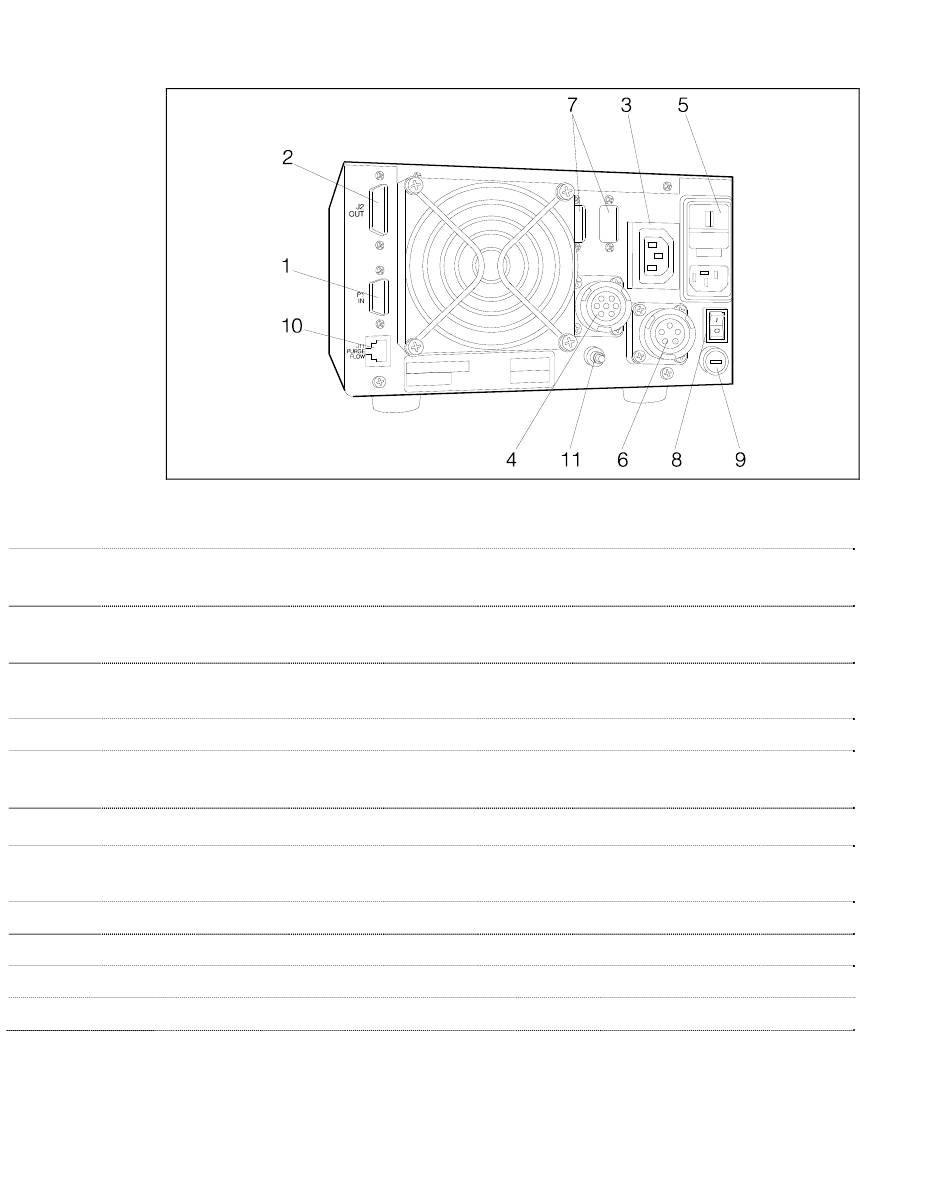

Figur 3
1 Inngangskontakt for logiske signaler (tilkoplingskontakten leveres med spesiell
lukkebrygge).
2 Utgangskontakt for logiske signaler og kontroll av pumpens strøm og
magnetiseringsfrekvens.
3 Effektuttak (120 Vac, 1 A) for forsyningen av tileggsanordningene (vent device,
primærpumpens aktiveringsrelè, osv.).
4 Pumpens kabelkopling.
5 Spenningsinngangsmodul for styreenheten. Modulen omfatter vernesikring,
spenningsomkopler, uttak for spenningsmåling og EMC-filter.
6 Koplingsstykke for nettkabelen til heater jacket.
7 Tilgjengelig plass for kontakt til seriekanal RS-232 - RS-422 - RS-485 (leveres som
ekstrautstyr).
8 Hovedbryter.
9 Sikring på forsyningen til heater jacket.
10 Koplingsstykket til strømningsmålerens koplingskabel (flow meter).
11 Jordkopling.
116/268
Bakpanelet på styreenheten 969-9447 og 969-9547
