Einstellen Der Limitierung Am Kniegelenk - Albrecht Cds Gebrauchsanweisung

Gebrauchsanweisung

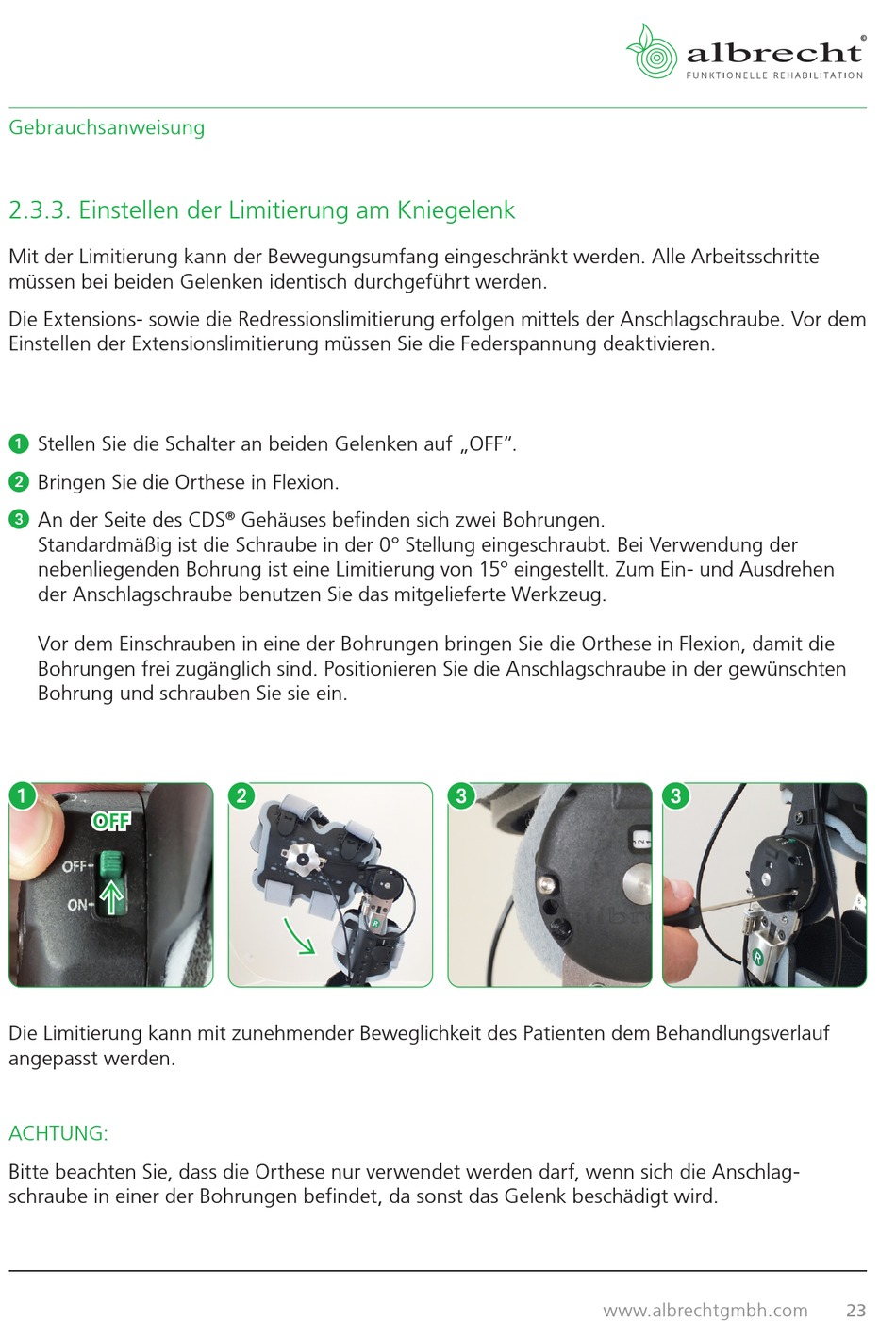

2.3.3. Einstellen der Limitierung am Kniegelenk

Mit der Limitierung kann der Bewegungsumfang eingeschränkt werden. Alle Arbeitsschritte
müssen bei beiden Gelenken identisch durchgeführt werden.
Die Extensions- sowie die Redressionslimitierung erfolgen mittels der Anschlagschraube. Vor dem
Einstellen der Extensionslimitierung müssen Sie die Federspannung deaktivieren.
1 Stellen Sie die Schalter an beiden Gelenken auf „OFF".
2 Bringen Sie die Orthese in Flexion.
3 An der Seite des CDS
Standardmäßig ist die Schraube in der 0° Stellung eingeschraubt. Bei Verwendung der
nebenliegenden Bohrung ist eine Limitierung von 15° eingestellt. Zum Ein- und Ausdrehen
der Anschlagschraube benutzen Sie das mitgelieferte Werkzeug.
Vor dem Einschrauben in eine der Bohrungen bringen Sie die Orthese in Flexion, damit die
Bohrungen frei zugänglich sind. Positionieren Sie die Anschlagschraube in der gewünschten
Bohrung und schrauben Sie sie ein.
1 1
OFF OFF
Die Limitierung kann mit zunehmender Beweglichkeit des Patienten dem Behandlungsverlauf
angepasst werden.
ACHTUNG:
Bitte beachten Sie, dass die Orthese nur verwendet werden darf, wenn sich die Anschlag-
schraube in einer der Bohrungen befindet, da sonst das Gelenk beschädigt wird.
Gehäuses befinden sich zwei Bohrungen.
®
2 2 3 3
www.albrechtgmbh.com
3 3
23
