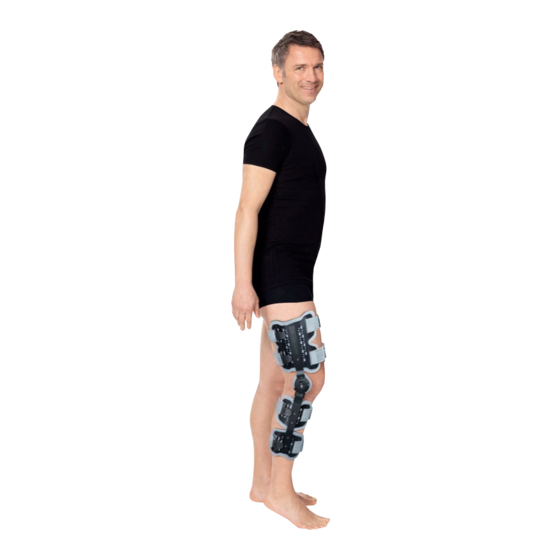

Albrecht CDS EXTENSION Gebrauchsanweisung
Knieschiene
Verwandte Anleitungen für Albrecht CDS EXTENSION
Inhaltszusammenfassung für Albrecht CDS EXTENSION
- Seite 1 G E B R A U C H S A N W E I S U N G C D S K N I E S C H I E N E E X T E N S I O N ®...
-
Seite 2: Inhaltsverzeichnis
Knieschiene Extension | Junior ® Gebrauchsanweisung Inhalt 1. Einführung ....................1.1. Vorwort ..................... 1.2. Kundeninformation .................. 1.3. Funktionsweise ..................1.4. Zweckbestimmung ................... 1.5. Lieferumfang .................... 1.6. Konformitätserklärung ................1.7. Merkmale ....................1.8. Indikationen ....................1.9. Kontraindikationen ................... 1.10. Sicherheitshinweise ................1.11. - Seite 3 Gebrauchsanweisung 2.3. Anlegen der Schiene durch den Orthopädietechniker ......2.3.1. Deaktivierung der Federspannung ..........2.3.2. Schiene am Bein anlegen ............... 2.3.3. Anpassen der Gurtlängen und nach Bedarf einstellen ....2.3.4. Finale Nachjustierung ..............2.3.5. Aktivierung der Federspannung ........... 2.3.6. Einstellen der Federspannung auf die vom Patienten benötigte Stärke ..................
-
Seite 4: Einführung
Sie 1.6. Konformitätserklärung sich bitte an den zuständigen Fachhandel oder direkt an die albrecht GmbH, bevor Sie die Die albrecht GmbH erklärt als Hersteller in Schiene benutzen. Dies gilt im besonderen alleiniger Verantwortung die Konformität Maße für die Sicherheitshinweise. -
Seite 5: Merkmale
Gebrauchsanweisung 1.7. Merkmale 1.8. Indikationen • Therapie in Extension Der Arzt entscheidet über die Versorgung anhand seines diagnostischen Befundes. • CDS Gelenk mit bewährten Features: Allgemein ist die Versorgung angezeigt bei: – Federkraft individuell einstellbar • Gelenkkontraktur u.a. infolge: – Werkzeugloses Ein- und Ausschalten der Redressionskraft ohne Veränderung der –... -
Seite 6: Kontraindikationen
® oder mehrerer Gurte sowie übermäßiges nur mit dem mitgelieferten Werkzeug der Lockern der Gurtung während der albrecht GmbH vorgenommen werden, da Benutzung der Orthese führt zur Abnahme sonst Schäden an der Mechanik auftreten des therapeutischen Effektes der Orthese können. Ebenso besteht bei Nichtbeachtung und kann zu Verletzungen führen. -
Seite 7: Garantie
Gebrauchsanweisung 1.11. Garantie Über die gesetzliche Gewährleistung hinaus übernehmen wir für die Orthese für den Anwendungszeitraum von 6 Monaten eine Haltbarkeitsgarantie. Wir garantieren so bei bestimungsgemäßem Gebrauch eine fehlerfreie Funktion der Orthese. Hiervon ausgenommen ist die Polsterung und Gurtung, die gewöhnlich einem gewissen Verschleiß... -
Seite 8: Einstellungen Durch Den Orthopädietechniker
Knieschiene Extension | Junior ® Gebrauchsanweisung 2. Einstellungen durch den Orthopädietechniker 2.1. Anpassen an den Patienten • Unsere CDS Orthesen wurden verstellbar und anpassbar konstruiert. ® • Die verschiebbaren Schalenelemente können in der Position verändert und angeformt werden. • Die Gelenkstangen können durch Anschränken an die Kontur der Extremität angepasst werden. -
Seite 9: Einstellen Der Schalenelemente Bei Größe L/L, L/M, L/S, M/S
Gebrauchsanweisung 2.1.2. Einstellen der Schalenelemente bei Größe L/L, L/M, L/S, M/S Die Schalenelemente sind verschiebbar. Lösen Sie die Schrauben an den Schalenelementen mit dem mitgelieferten Werkzeug, ohne diese ganz herauszudrehen. Verschieben Sie die Schalenelemente in die gewünschte Position. Ziehen Sie die Schrauben wieder fest. Die Schalenelemente können durch Anformen an die Kontur angepasst werden. -
Seite 10: Einstellen Der Textilschale Bei Größe S/S, Xs/Xs, Xxs
Knieschiene Extension | Junior ® Gebrauchsanweisung 2.1.3. Einstellen der Textilschale bei Größe S/S, XS/XS, XXS Die Textilschalen können bis 2,5 cm in der Höhe verstellt werden. Lösen Sie die Schrauben an den Schalenelementen mit dem mitgelieferten Werkzeug. Entfernen Sie die Textilschale. Stanzen Sie mittels einer Lochzange senkrecht unterhalb des vorhanden Schraubenlochs ein weiteres Loch (max. -
Seite 11: Einstellen Des Gelenks
Gebrauchsanweisung 2.2. Einstellen des Gelenks 2.2.1. Einstellen des Redressionsbereichs bei CDS Knieschienen ® Extension S/S, XS/XS, XXS Knieschienen Junior Exten- Sie können die Lage des Redres- ® sion S/S, XS/XS, XXS sind auf der Basis sionsbereichs in 10° Schritten des 360° Nano Gelenks aufgebaut. verstellen. -
Seite 12: Cds
Knieschiene Extension | Junior ® Gebrauchsanweisung 2.2.2. Einstellen der Limitierung bei CDS Knieschienen Extension ® L/L, L/M, M/L, M/S Mit der Limitierung kann der Bewegungsumfang eingeschränkt werden. Alle Arbeitsschritte müssen bei beiden Gelenken identisch durchgeführt werden. Die Extensions- sowie die Redressionslimitierung erfolgt mittels der Anschlag- schraube. -
Seite 13: Einstellen Der Feinjustierung Bei Cds
Gebrauchsanweisung 2.2.3. Einstellen der Feinjustierung bei CDS Knieschienen ® Extension L/L, L/M, M/L, M/S Mit der Feinjustierung haben Sie die Möglichkeit, die Extensionslimitierung stufenlos einzustellen. Stellen Sie die Feinjustierung auf einen Wert von 0 bis -15 ein. Der eingestellte Wert reduziert die mittels der Anschlagschraube bereits eingestellte Limitierung. -
Seite 14: Einsetzen Des Anschlagkeils Bei Cds
Knieschiene Extension | Junior ® Gebrauchsanweisung 2.2.4. Einsetzen des Anschlagkeils bei CDS Knieschienen ® Extension L/L, L/M, M/L, M/S Die Flexion kann durch den Anschlagkeil begrenzt werden. Alle Arbeitsschritte müssen bei beiden Gelenken identisch durchgeführt werden. Vor dem Einstellen der Flexionslimitierung müssen Sie die Federkraft aktivieren. -
Seite 15: Anlegen Der Schiene Durch Den Orthopädietechniker
Gebrauchsanweisung 2.3. Anlegen der Schiene durch den Orthopädietechniker 2.3.1. Deaktivierung der Federspannung Vor dem Anlegen der Schiene müssen Sie die Federspannung deaktivieren. Stellen Sie dazu die Schalter an Um das Anlegen der Schiene am beiden Gelenken auf „off“. Patienten zu erleichtern, stellen Sie die Länge aller Schienengurte auf Bringen Sie die Schiene soweit in die maximale Länge ein, ohne diese... -
Seite 16: Schiene Am Bein Anlegen
Knieschiene Extension | Junior ® Gebrauchsanweisung 2.3.2. Schiene am Bein anlegen Der Patient winkelt das Bein auf etwa 30° bis 45°. Legen Sie nun die Schiene von vorne am Bein des Patienten an. Achten Sie darauf, dass die Drehpunkte der Schienengelenke mit dem physiologischen Kniegelenkdrehpunkt übereinstimmen. - Seite 17 Gebrauchsanweisung Größe S/S, XS/XS, XXS Achten Sie darauf, dass die Gelenke möglichst parallel zueinander stehen, um eine einwandfreie Funktion der Schiene sicherzustellen. www.albrechtgmbh.com...
-
Seite 18: Anpassen Der Gurtlängen Und Nach Bedarf Einstellen
Knieschiene Extension | Junior ® Gebrauchsanweisung 2.3.3. Anpassen der Gurtlängen und nach Bedarf einstellen Stellen Sie die Gurte auf die gewünschte Länge ein und kürzen Sie sie bei Bedarf an dem Gurtende, an dem sich das doppelseitige Klettstück befindet. Schließen Sie zuerst den oberen Wadengurt. Schließen Sie dann den oberen Schienbeingurt. - Seite 19 Gebrauchsanweisung Schließen Sie den kniefernen, vorderen Oberschenkelgurt. Schließen Sie den knienahen, hinteren Oberschenkelgurt. Schließen Sie den knienahen, vorderen Oberschenkelgurt. Größe L/L, L/M, L/S, M/S Größe S/S, XS/XS, XXS www.albrechtgmbh.com...
- Seite 20 Knieschiene Extension | Junior ® Gebrauchsanweisung Schließen Sie den unteren Wadengurt. Schließen Sie den unteren Schienbeingurt. Bei Bedarf können die mitgelieferten, zusätzlichen Gurtpolster unter den Gurten angebracht werden. Größe L/L, L/M, L/S, M/S Größe S/S, XS/XS, XXS 00800 03032900 – INTERNATIONALE SERVICE-HOTLINE...
-
Seite 21: Finale Nachjustierung
Gebrauchsanweisung 2.3.4. Finale Nachjustierung Überprüfen Sie nach dem Verschließen der einzelnen Gurte die eingestellten Gurtlängen sowie die richtige Position der Schiene und korrigieren Sie diese wenn nötig. Achten Sie darauf, dass die Gurte nicht zu fest angezogen sind, um die Durchblutung nicht zu beeinträchtigen. -
Seite 22: Aktivierung Der Federspannung
Knieschiene Extension | Junior ® Gebrauchsanweisung 2.3.5. Aktivierung der Federspannung Stellen Sie zum Aktivieren der Federspannung die Schalter an beiden Gelenken auf „on“. Bringen Sie die Schiene in Flexion, bis Sie einen leichten Widerstand spüren. Überwinden Sie diesen, um die Federkraft zu aktivieren. Größe L/L, L/M, L/S, M/S Größe S/S, XS/XS, XXS Durch Aktivieren bzw. -
Seite 23: Einstellen Der Federspannung Auf Die Vom Patienten Benötigte Stärke
Gebrauchsanweisung 2.3.6. Einstellen der Federspannung auf die vom Patienten benötigte Stärke Durch das Sichtfenster am CDS Gehäuse wird die eingestellte Federkraft durch eine ® Skala von 0 bis 15 angezeigt. Die Bereiche über 15 sowie unter 0 sind rot markiert. Um eine Beschädigung des CDS Gelenks zu verhindern, darf nicht in den ®... - Seite 24 Knieschiene Extension | Junior ® Gebrauchsanweisung Größe S/S, XS/XS, XXS Drehmoment in Nm bei Beugung 90° Gelenk ® Nanogelenk ® Einstellungsstufen Gelenk (Größe L/L, L/M, L/S, M/S) ® Nano Gelenk (Größe S/S, XS/XS, XXS) ® 00800 03032900 – INTERNATIONALE SERVICE-HOTLINE...
-
Seite 25: Verändern Der Federspannung
Gebrauchsanweisung 2.3.7. Verändern der Federspannung Die Federspannung kann dem Behandlungsverlauf angepasst werden. Stecken Sie das Werkzeug bis zum Anschlag in die seitliche Bohrung am Gelenk. Durch Drehen im Uhrzeigersinn bzw. in Richtung + wird die Federspannung vergrößert, durch Drehen gegen den Uhrzeigersinn bzw. in Richtung - verkleinert. -
Seite 26: Handhabung Durch Den Patienten
Knieschiene Extension | Junior ® Gebrauchsanweisung 3. Handhabung durch den Patienten 3.1. Ablegen der Schiene Federspannung deaktivieren Vor dem Ablegen der Schiene müssen Sie die Federspannung deaktivieren. Stellen Sie dazu die Schalter an beiden Gelenken auf „off“. Bringen Sie die Schiene in Flexion. Größe L/L, L/M, L/S, M/S Größe S/S, XS/XS, XXS 00800 03032900 –... - Seite 27 Gebrauchsanweisung 3 - 6 Lösen Sie zum Ablegen lediglich die Clipverschlüsse und fädeln Sie die Gurte nicht aus. Bei den Größen S/S, XS/XS, XXS erfolgt das Öffnen und Schließen über die Gurte. Nehmen Sie die Schiene ab. Größe L/L, L/M, L/S, M/S www.albrechtgmbh.com...
- Seite 28 Knieschiene Extension | Junior ® Gebrauchsanweisung Größe S/S, XS/XS, XXS 00800 03032900 – INTERNATIONALE SERVICE-HOTLINE...
-
Seite 29: Anlegen Der Schiene
Gebrauchsanweisung 3.2. Anlegen der Schiene Legen Sie die Schiene von oben an Ihrem Bein an. Schließen Sie die Clipverschlüsse in der angegebenen Reihenfolge. Bei den Größen S/S, XS/XS, XXS erfolgt das Öffnen und Schließen über die Gurte. Schließen Sie zuerst den oberen Wadengurt. Schließen Sie als nächstes den oberen, hinteren Oberschenkelgurt. - Seite 30 Knieschiene Extension | Junior ® Gebrauchsanweisung Größe S/S, XS/XS, XXS Wir wünschen Ihnen eine erfolgreiche Versorgung und stehen Ihnen jederzeit für Rückfragen zur Verfügung. 00800 03032900 – INTERNATIONALE SERVICE-HOTLINE...
-
Seite 31: Reinigung, Wartung Und Desinfektion
Gebrauchsanweisung 4. Reinigung, Wartung und Desinfektion Die Orthese ist wartungsfrei konzipiert. Um über den Behandlungszeitraum eine einwandfreie Funktionsweise zu gewährleisten ist die Orthese regelmäßig Handwäsche 30°C (mindestens alle 3 Monate) oder bei Bedarf nach den folgenden Anweisungen zu reinigen. 4.1. Polster und Gurte •... -
Seite 32: Technische Daten / Materialien
Knieschiene Extension | Junior ® Gebrauchsanweisung 5. Technische Daten / Materialien Bezeichnung Material Gewicht 1048g Polstermaterial PU-Schaum mit PA-Klettvelours Gurtmaterial PA-Gurt mit PA-Klettvelours Schienenmaterial Aluminium 6. Größentabelle und Artikelnummernübersicht Gelenk / Länge Länge Umfang Umfang ® Art.-Nr. Art.-Nr. 2-teilige Schalen Oberschenkel- Unterschen- Oberschen-... -
Seite 33: Weitergabe
Gebrauchsanweisung 7. Weitergabe Die Schiene ist nicht für den Einmalgebrauch, jedoch für die mehrmalige Verwendung durch nur eine Person bestimmt. Von einer Weitergabe raten wir ab. Sollte dies dennoch gewünscht sein, beachten Sie vor Weitergabe die Pflege- und Reinigungshinweise und lassen die Schiene durch den autorisierten Fachhandel auf sichere und einwandfreie Funktion hin überprüfen. - Seite 34 Knieschiene Extension | Junior ® Gebrauchsanweisung 00800 03032900 – INTERNATIONALE SERVICE-HOTLINE...
- Seite 35 Gebrauchsanweisung www.albrechtgmbh.com...
- Seite 36 H M V - N R . : 2 3 . 0 4 . 0 6 . 0 0 0 2 ( K N I E S C H I E N E E X T E N S I O N J U N I O R ) P AT E N T E : E P 0 8 4 1 0 4 4 E P 3 3 5 2 7 1 3 U S 5 , 9 5 4 , 6 7 7...
