Anlegen Der Orthese - Albrecht Cds Gebrauchsanweisung

CDS Lock Kombinationsorthese Knie-Sprunggelenk
®
Gebrauchsanweisung

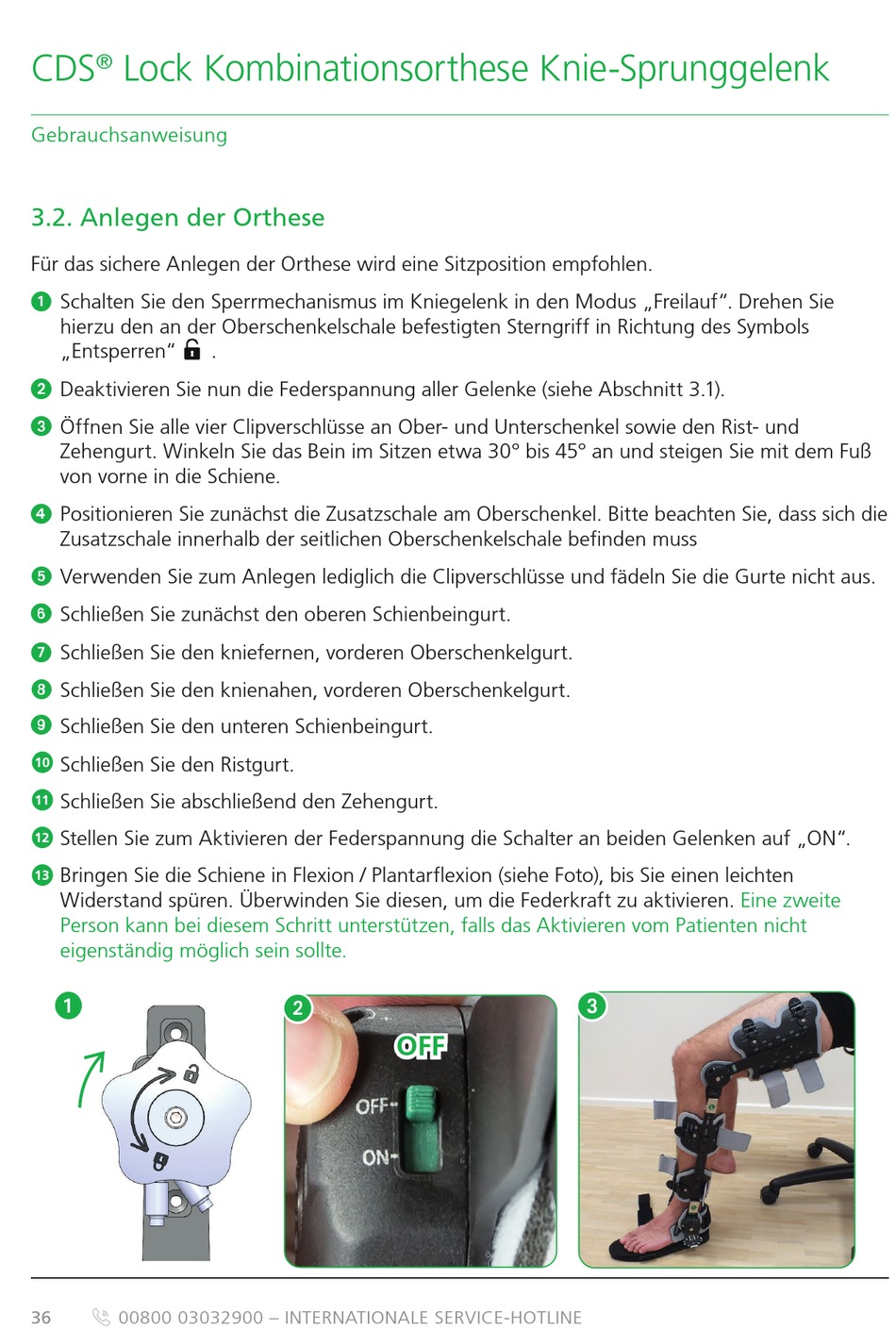

3.2. Anlegen der Orthese

Für das sichere Anlegen der Orthese wird eine Sitzposition empfohlen.
1 Schalten Sie den Sperrmechanismus im Kniegelenk in den Modus „Freilauf". Drehen Sie
hierzu den an der Oberschenkelschale befestigten Sterngriff in Richtung des Symbols
„Entsperren"
2 Deaktivieren Sie nun die Federspannung aller Gelenke (siehe Abschnitt 3.1).
3 Öffnen Sie alle vier Clipverschlüsse an Ober- und Unterschenkel sowie den Rist- und
Zehengurt. Winkeln Sie das Bein im Sitzen etwa 30° bis 45° an und steigen Sie mit dem Fuß
von vorne in die Schiene.
4 Positionieren Sie zunächst die Zusatzschale am Oberschenkel. Bitte beachten Sie, dass sich die
Zusatzschale innerhalb der seitlichen Oberschenkelschale befinden muss
5
Verwenden Sie zum Anlegen lediglich die Clipverschlüsse und fädeln Sie die Gurte nicht aus.
6 Schließen Sie zunächst den oberen Schienbeingurt.
7 Schließen Sie den kniefernen, vorderen Oberschenkelgurt.
8 Schließen Sie den knienahen, vorderen Oberschenkelgurt.
9
Schließen Sie den unteren Schienbeingurt.
1 1
Schließen Sie den Ristgurt.
10
1 1
Schließen Sie abschließend den Zehengurt.
11
1 1
Stellen Sie zum Aktivieren der Federspannung die Schalter an beiden Gelenken auf „ON".
12
1 1 Bringen Sie die Schiene in Flexion / Plantarflexion (siehe Foto), bis Sie einen leichten
13
Widerstand spüren. Überwinden Sie diesen, um die Federkraft zu aktivieren.
Person kann bei diesem Schritt unterstützen, falls das Aktivieren vom Patienten nicht
eigenständig möglich sein sollte.
1 1
36 00800 03032900 – INTERNATIONALE SERVICE-HOTLINE
.
2 2
OFF OFF
Eine zweite
3 3
