Kombinationsorthese CDS
Gebrauchsanweisung

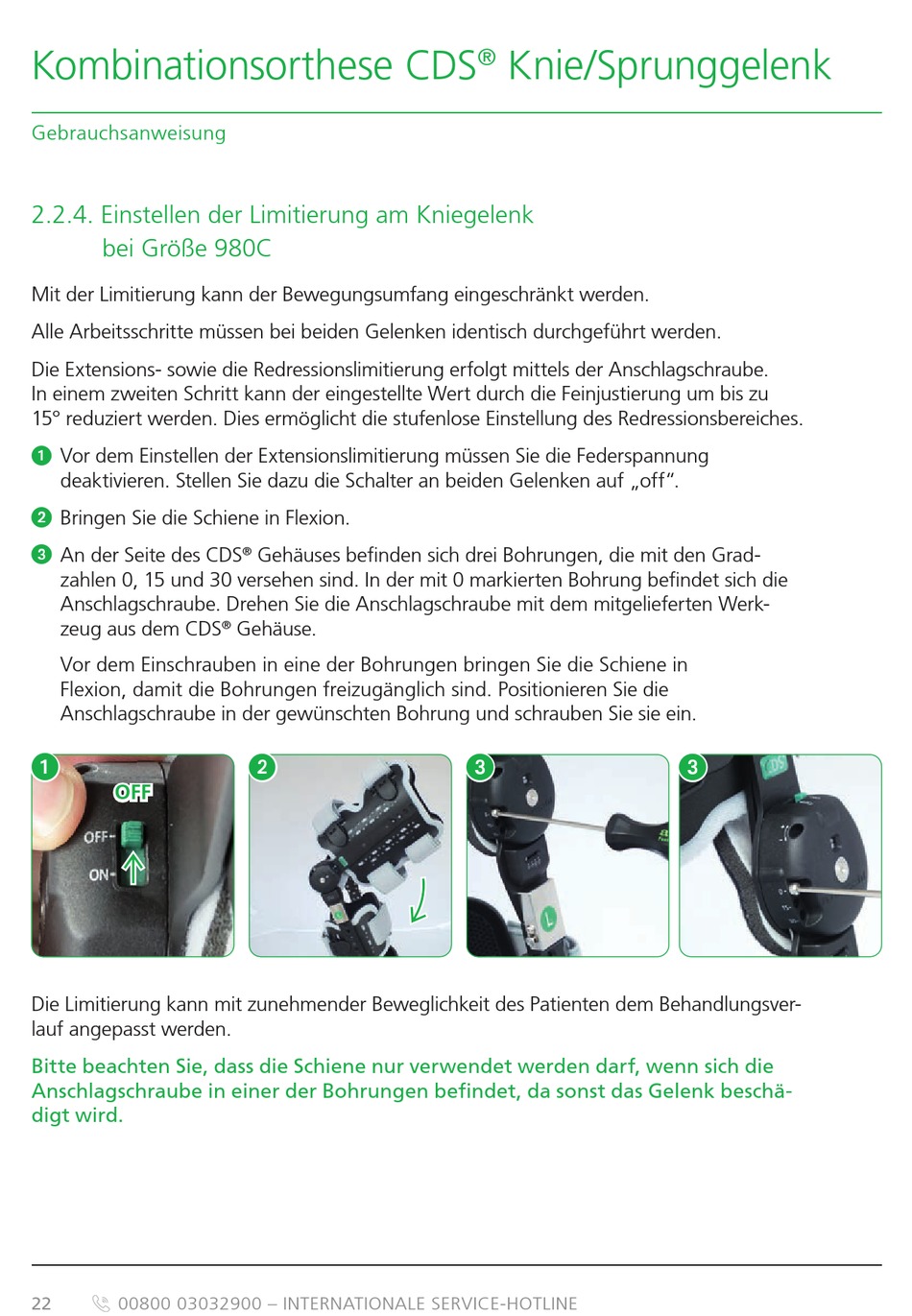

2.2.4. Einstellen der Limitierung am Kniegelenk
bei Größe 980C
Mit der Limitierung kann der Bewegungsumfang eingeschränkt werden.
Alle Arbeitsschritte müssen bei beiden Gelenken identisch durchgeführt werden.
Die Extensions- sowie die Redressionslimitierung erfolgt mittels der Anschlagschraube.
In einem zweiten Schritt kann der eingestellte Wert durch die Feinjustierung um bis zu
15° reduziert werden. Dies ermöglicht die stufenlose Einstellung des Redressions bereiches.
1 Vor dem Einstellen der Extensionslimitierung müssen Sie die Federspannung
deakti vieren. Stellen Sie dazu die Schalter an beiden Gelenken auf „off".
2 Bringen Sie die Schiene in Flexion.
3 An der Seite des CDS
zahlen 0, 15 und 30 versehen sind. In der mit 0 markierten Bohrung befindet sich die
Anschlagschraube. Drehen Sie die Anschlagschraube mit dem mitgelieferten Werk-
zeug aus dem CDS
Vor dem Einschrauben in eine der Bohrungen bringen Sie die Schiene in
Flexion, damit die Bohrungen freizugänglich sind. Positionieren Sie die
Anschlagschraube in der gewünschten Bohrung und schrauben Sie sie ein.
1
OFF
Die Limitierung kann mit zunehmender Beweglichkeit des Patienten dem Behandlungsver-
lauf angepasst werden.
Bitte beachten Sie, dass die Schiene nur verwendet werden darf, wenn sich die
Anschlagschraube in einer der Bohrungen befindet, da sonst das Gelenk beschä-
digt wird.
22 00800 03032900 – INTERNATIONALE SERVICE-HOTLINE
Gehäuses befinden sich drei Bohrungen, die mit den Grad-
®
Gehäuse.
®
2
Knie/Sprunggelenk
®
3 3
