2. Einstellungen durch den Orthopädietechniker
2.1. Anzugsdrehmomente bei der Einstellung und Anpassung der
Orthese
Folgende Drehmomentabelle listet sämtliche Schrauben und Muttern, die bei der Einstellung
und Anpassung der Orthese/des Gelenks gelöst und festgedreht werden können. Abhängig
von Orthese/Gelenk reduziert sich die Anzahl der Schrauben und Muttern und nur ein Teil
der Tabelle wird relevant.

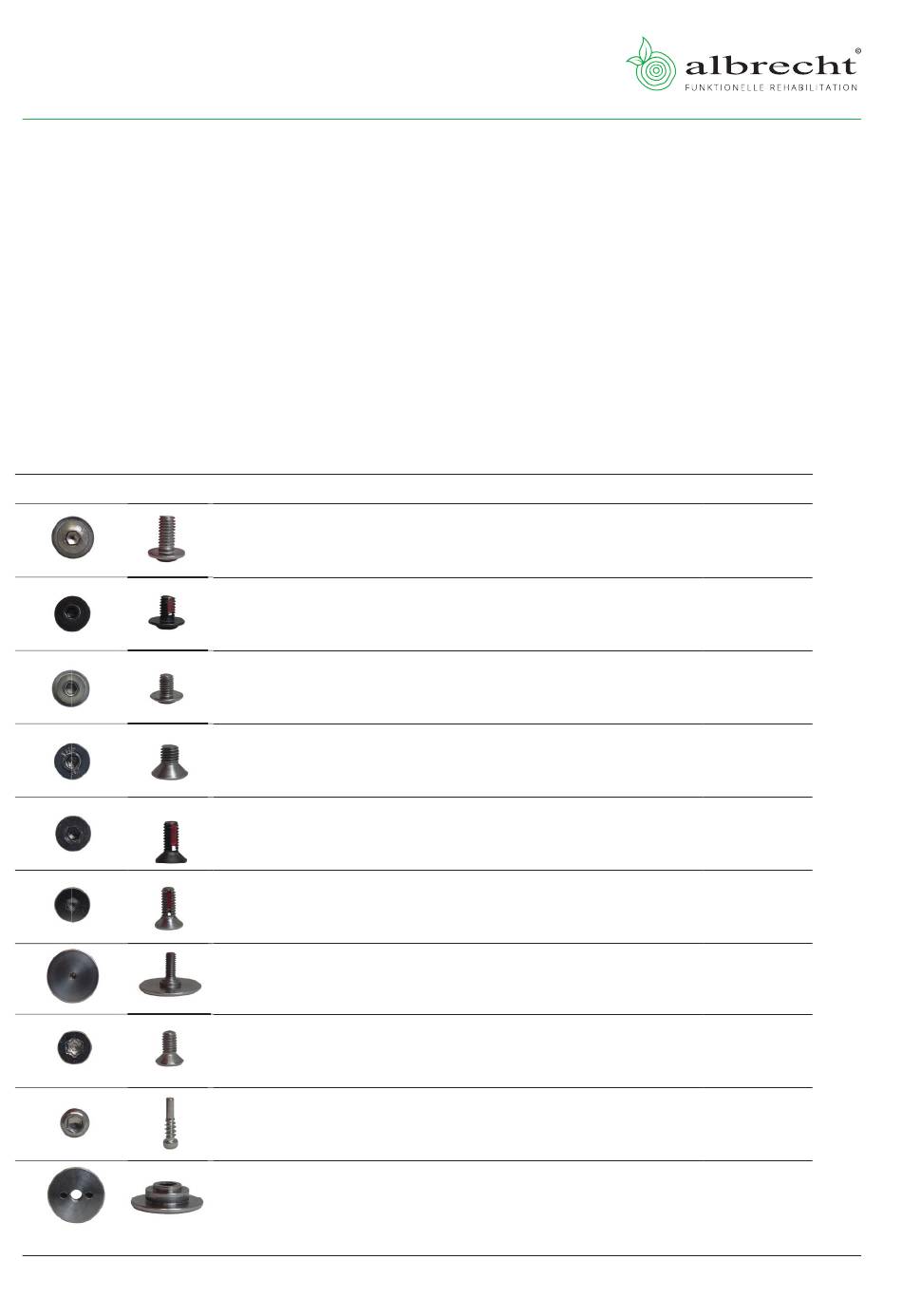

Ansicht Schraubenkopf Schraubenart
Innensechskant (SW 4)
Linsenfl ansch
Innensechskant (SW 2,5)
Linsenfl ansch
mit rotem Faden
Linsenfl ansch Innensechskant (SW 2,5)
Senkkopf
Innensechskant (SW 3)
Innensechskant (SW 2,5)
Senkkopf
mit rotem Faden
Innensechskant (SW 2,5)
Senkkopf
mit rotem Faden
Zentralschraube Innensechskant (SW 2,5)
Senkkopf Torx (TX 10)
Zylinderkopf Innensechskant (SW 2,5)
Gehäuselochmutter
Gewinde Drehmoment
M6 4,5-5 Nm
M4 1,5-2 Nm
M4 1,5-2 Nm
M5 4,5-5 Nm
M4 1,5-2 Nm
M4 1,5-2 Nm
M4 2-2,2 Nm
M3 1,5-2 Nm
Gewindefurchende
Schraube für max. 0,8 Nm
Kunststoffe Ø 4 mm
M5 4,5-5 Nm
