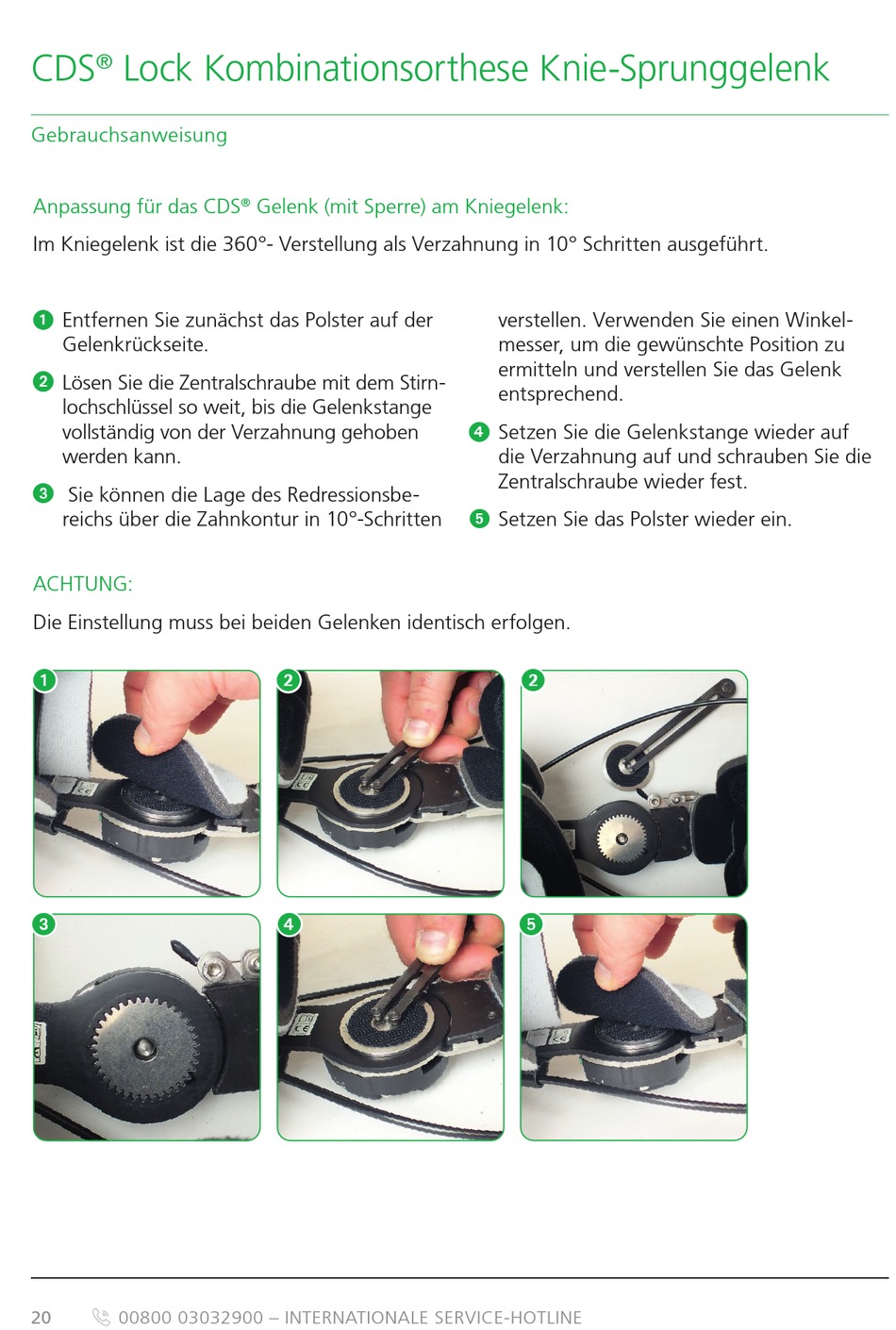

Albrecht CDS Gebrauchsanweisung Seite 20

CDS Lock Kombinationsorthese Knie-Sprunggelenk
®
Gebrauchsanweisung
Anpassung für das CDS
Im Kniegelenk ist die 360°- Verstellung als Verzahnung in 10° Schritten ausgeführt.
1 Entfernen Sie zunächst das Polster auf der
Gelenkrückseite.
2 Lösen Sie die Zentralschraube mit dem Stirn-
lochschlüssel so weit, bis die Gelenkstange
vollständig von der Verzahnung gehoben
werden kann.
3 Sie können die Lage des Redressionsbe-
reichs über die Zahnkontur in 10°-Schritten
ACHTUNG:
Die Einstellung muss bei beiden Gelenken identisch erfolgen.
1 1
3 3
20 00800 03032900 – INTERNATIONALE SERVICE-HOTLINE
Gelenk (mit Sperre) am Kniegelenk:
®
2 2
4 4
verstellen. Verwenden Sie einen Winkel-
messer, um die gewünschte Position zu
ermitteln und verstellen Sie das Gelenk
entsprechend.
4 Setzen Sie die Gelenkstange wieder auf
die Verzahnung auf und schrauben Sie die
Zentralschraube wieder fest.
5 Setzen Sie das Polster wieder ein.
