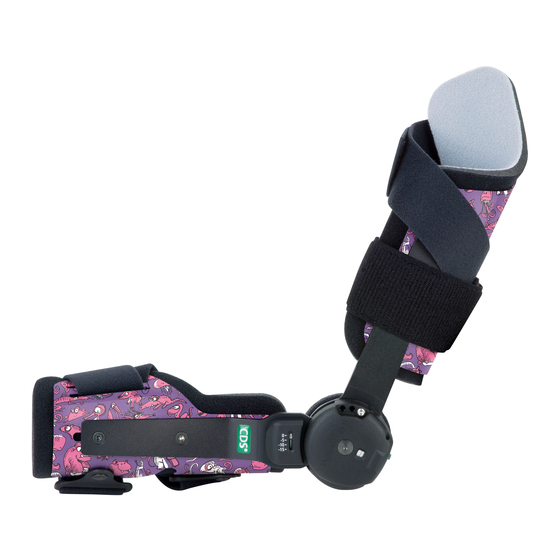

Albrecht CDS FLEXION Gebrauchsanweisung

Ellbogenschiene
Vorschau ausblenden Andere Handbücher für CDS FLEXION:
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
C D S
E L L B O G E N S C H I E N E F L E X I O N
®
G E B R A U C H S A N W E I S U N G
E L L B O G E N O R T H E S E
Z U R D Y N A M I S C H E N R E D R E S S I O N
U S E R I N S T R U C T I O N S
E L B O W O R T H O S I S
D Y N A M I C S P R I N G ­ L O A D E D E L B O W O R T H O S I S
M A N U A L E D ' U S O
ORTESI PER IL GOMITO
PER IL RADDRIZZAMENTO DINAMICO
M A N U E L D ' U T I L I S A T I O N
ORTHÈSE DE COUDE
POUR REDRESSEMENT DYNAMIQUE
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Albrecht CDS FLEXION

Inhaltszusammenfassung für Albrecht CDS FLEXION

  • Seite 1 C D S E L L B O G E N S C H I E N E F L E X I O N ® G E B R A U C H S A N W E I S U N G E L L B O G E N O R T H E S E Z U R D Y N A M I S C H E N R E D R E S S I O N U S E R I N S T R U C T I O N S...

  • Seite 2: Inhaltsverzeichnis

    Ellbogenschiene Flexion ® Gebrauchsanweisung Inhalt 1. Einführung ....................1.1. Vorwort ..................... 1.2. Kundeninformation .................. 1.3. Funktionsweise ..................1.4. Zweckbestimmung ................... 1.5. Lieferumfang .................... 1.6. Konformitätserklärung ................1.7. Merkmale ....................1.8. Indikationen ....................1.9. Kontraindikationen ................... 1.10. Sicherheitshinweise ................1.11. Garantie ....................
  • Seite 3 Gebrauchsanweisung 2.2.4. Einstellung der Feinjustierung bei Ellbogenschienen Flexion L/L, M/M ® ..........2.2.5. Einsetzen des Anschlagkeils bei Ellbogenschienen Flexion L/L, M/M ® ..........2.3. Anlegen der Schiene durch den Orthopädietechniker ......2.3.1. Federspannung deaktivieren ............2.3.2. Schiene am Ellbogen anlegen ............

  • Seite 4: Einführung

    Sollte in der Gebrauchsanweisung 1.6. Konformitätserklärung etwas unverständlich sein, oder Anweisungen, Bedienungen oder Sicherheitshinweise nicht Die albrecht GmbH erklärt als Hersteller in völlig klar nachvollziehbar sein, wenden Sie alleiniger Verantwortung die Konformität sich bitte an den zuständigen Fachhandel oder...

  • Seite 5: Merkmale

    Gebrauchsanweisung 1.7. Merkmale 1.8. Indikationen • Therapie in Flexion Der Arzt entscheidet über die Versorgung anhand seines diagnostischen Befundes. • Federkraft individuell einstellbar Allgemein ist die Versorgung angezeigt bei: • Werkzeugloses Ein- und Ausschalten der Redressionskraft ohne Veränderung der • Gelenkkontraktur u.a.

  • Seite 6: Kontraindikationen

    Gelenk dürfen des therapeutischen Effektes der Orthese nur mit dem mitgelieferten Werkzeug der und kann zu Verletzungen führen. albrecht GmbH vorgenommen werden, da sonst Schäden an der Mechanik auftreten • Die Orthese darf nicht auf offenen Wunden können. Ebenso besteht bei Nichtbeachtung getragen werden.

  • Seite 7: Garantie

    Gebrauchsanweisung 1.11. Garantie Über die gesetzliche Gewährleistung hinaus übernehmen wir für die Orthese für den Anwendungszeitraum von 6 Monaten eine Haltbarkeitsgarantie. Wir garantieren so bei bestimungsgemäßem Gebrauch eine fehlerfreie Funktion der Orthese. Hiervon ausgenommen ist die Polsterung und Gurtung, die gewöhnlich einem gewissen Verschleiß...

  • Seite 8: Einstellungen Durch Den Orthopädietechniker

    Ellbogenschiene Flexion ® Gebrauchsanweisung 2. Einstellungen durch den Orthopädietechniker 2.1. Anpassung an den Patienten • Unsere CDS Orthesen wurden verstellbar und anpassbar konstruiert. ® • Die verschiebbaren Schalenelemente können in der Position verändert und angeformt werden. • Die Gelenkstangen können durch Anschränken an die Kontur der Extremität angepasst werden.

  • Seite 9: Einstellen Der Schalenelemente

    Gebrauchsanweisung 2.1.2. Einstellen der Schalenelemente Die Schalenelemente sind verschiebbar. Lösen Sie die Schrauben an den Schalenelementen mit dem mitgelieferten Werkzeug, ohne diese ganz herauszudrehen. Verschieben Sie die Schalenelemente in die gewünschte Position. Ziehen Sie die Schrauben wieder fest. Die Schalenelemente können durch Anformen an die Kontur angepasst werden.

  • Seite 10: Montage Und Einstellung Des Handgriffs Bei Cds ® Ellbogenschienen Flexion

    Ellbogenschiene Flexion ® Gebrauchsanweisung 2.1.3. Montage und Einstellung des Handgriffs bei CDS Ellbogenschienen Flexion ® Durch Lösen der zwei Befestigungsschrauben können Sie die Unterarmschale von der Gelenkstange trennen. Legen Sie nun die Montagestange des Handgriffs zwischen die Gelenkstange und die Unterarmschale.

  • Seite 11: Einstellung Des Gelenks

    Gebrauchsanweisung 2.2. Einstellung des Gelenks 2.2.1. Einstellen des Redressionsbereichs bei Ellbogenschienen Flexion L/L, M/M ® Ellbogenschiene Flexion Entfernen Sie die zwei Schrauben. ® ist auf der Basis des 360° Gelenks Sie können die Lage des aufgebaut. Beim 360° Gelenk ist Redressionsbereichs in 15°...

  • Seite 12: Einstellen Des Redressionsbereichs Bei Cds ® Ellbogenschienen Flexion S/S Und Junior, Xs/Xs Und Bambini

    Ellbogenschiene Flexion ® Gebrauchsanweisung 2.2.2. Einstellen des Redressionsbereichs bei CDS ® Ellbogenschienen Flexion S/S und Junior, XS/XS und Bambini Ellbogenschienen Flexion S/S und Junior, XS/XS und Bambini sind auf ® der Basis des 360° Nanogelenks aufgebaut. Beim 360° Nanogelenk ist die Lage des Federgehäuses zur Oberarmstange verstellbar.

  • Seite 13: Einstellung Der Limitierung Bei

    Gebrauchsanweisung 2.2.3. Einstellung der Limitierung bei Ellbogenschienen Flexion L/L, M/M ® Mit der Limitierung kann der Bewegungsumfang eingeschränkt werden. Die Flexions- sowie die Redressionslimitierung erfolgt mittels der Anschlag- schraube. In einem zweiten Schritt kann der eingestellte Wert durch die Feinjustierung um bis zu 15° reduziert werden. Dies ermöglicht die stufenlose Einstellung des Redressionsbereichs.

  • Seite 14: Cds ® Ellbogenschienen Flexion L/L, M/M

    Ellbogenschiene Flexion ® Gebrauchsanweisung 2.2.4. Einstellung der Feinjustierung bei Ellbogenschienen Flexion L/L, M/M ® Mit der Feinjustierung haben Sie die Möglichkeit, die Flexionslimitierung stufenlos einzustellen. Stellen Sie die Feinjustierung auf einen Wert von 0 bis -15 ein. Der eingestellte Wert reduziert die mittels der Anschlagschraube bereits eingestellte Limitierung.

  • Seite 15: Cds ® Ellbogenschienen Flexion L/L, M/M

    Gebrauchsanweisung 2.2.5. Einsetzen des Anschlagkeils bei Ellbogenschienen Flexion L/L, M/M ® Die Extension kann durch den Anschlagkeil begrenzt werden. Vor dem Einstellen der Extensionslimitierung müssen Sie die Federkraft aktivieren. Stellen Sie den Schalter auf „on“. Bringen Sie die Schiene in Extension, bis Sie einen leichten Widerstand spüren.

  • Seite 16: Anlegen Der Schiene Durch Den Orthopädietechniker

    Ellbogenschiene Flexion ® Gebrauchsanweisung 2.3. Anlegen der Schiene durch den Orthopädietechniker 2.3.1. Federspannung deaktivieren Vor dem Anlegen der Schiene müssen Sie die Federspannung deaktivieren. Stellen Sie dazu den Schalter auf „off“. Bringen Sie die Schiene so weit in Extension, wie der Patient bewegen darf.

  • Seite 17: Schiene Am Ellbogen Anlegen

    Gebrauchsanweisung 2.3.2. Schiene am Ellbogen anlegen Legen Sie die Schiene von unten am Arm des Patienten an. Achten Sie darauf, dass der Drehpunkt des Schienengelenks mit dem physiologischen Ellbogengelenkdrehpunkt übereinstimmt. Sie haben die Möglichkeit, die Gelenkstangen durch Schränken an die Armkontur des Patienten anzupassen.

  • Seite 18: Gurtlängen Anpassen Und Nach Bedarf Einstellen

    Ellbogenschiene Flexion ® Gebrauchsanweisung 2.3.3. Gurtlängen anpassen und nach Bedarf einstellen Stellen Sie die Gurte auf die gewünschte Länge ein und kürzen Sie sie bei Bedarf an dem Gurtende, an dem sich das doppelseitige Klettstück befindet. Schließen Sie zuerst den schmalen Oberarmgurt für den ersten Halt. Schließen Sie den gelenksnahen Unterarmgurt.

  • Seite 19: Federspannung Aktivieren

    Gebrauchsanweisung 2.3.5. Federspannung aktivieren Stellen Sie zum Aktivieren der Federspannung den Schalter auf „on“. Bringen Sie die Schiene in Extension, bis Sie einen leichten Widerstand spüren. Überwinden Sie diesen, um die Federkraft zu aktivieren. Durch Aktivieren bzw. Deaktivieren der Federspannung wird die Stärke der Federspannung nicht verändert.

  • Seite 20: Federspannung Auf Die Vom Patienten Benötigte Stärke Einstellen

    Ellbogenschiene Flexion ® Gebrauchsanweisung 2.3.6. Federspannung auf die vom Patienten benötigte Stärke einstellen Die Federspannung lässt sich stufenlos einstellen. Durch das Sichtfenster am CDS Gehäuse wird die eingestellte Federkraft ® durch eine Skala von 0 bis 15 angezeigt. Die Bereiche über 15 sowie unter 0 sind rot markiert.

  • Seite 21: Federspannung Verändern

    Gebrauchsanweisung Drehmoment in Nm bei Beugung 90° Gelenk ® Nano Gelenk ® Einstellungsstufen Gelenk wird in den Größen verwendet. ® Nano Gelenk wird in den Größen Junior, XS/XS ® Bambini verwendet. 2.3.7. Federspannung verändern Die Federspannung kann dem Behandlungsverlauf angepasst werden. Stecken Sie das Werkzeug bis zum Anschlag in die seitliche Bohrung am Gelenk.

  • Seite 22: Handhabung Durch Den Patienten

    Ellbogenschiene Flexion ® Gebrauchsanweisung 3. Handhabung durch den Patienten 3.1. Ablegen der Schiene Vor dem Ablegen der Schiene müssen Sie die Federspannung deaktivieren. Stellen Sie dazu den Schalter auf „off“. Bringen Sie die Schiene in Extension. Lösen Sie zum Ablegen zunächst den breiten, elastischen Oberarmgurt. Lösen Sie dann die restlichen Gurte durch Öffnen der Clipverschlüsse und fädeln Sie die Gurte nicht aus.

  • Seite 23: Anlegen Der Schiene

    Gebrauchsanweisung 3.2. Anlegen der Schiene Legen Sie die Schiene von unten an Ihrem Arm an. Schließen Sie zuerst den schmalen Oberarmgurt für den ersten Halt. Schließen Sie den gelenksnahen Unterarmgurt. Schließen Sie den gelenksfernen Unterarmgurt. Schließen Sie den breiten, elastischen Oberarmgurt. Bei den Größen XS/XS und Bambini erfolgt das Öffnen und Schließen über die Gurte.

  • Seite 24: Reinigung, Wartung Und Desinfektion

    Ellbogenschiene Flexion ® Gebrauchsanweisung 4. Reinigung, Wartung und Desinfektion Die Orthese ist wartungsfrei konzipiert. Um über den Behandlungszeitraum eine einwandfreie Funktionsweise zu gewährleisten, ist die Orthese regelmäßig (mindestens Handwäsche 30°C alle 3 Monate) oder bei Bedarf nach den folgenden Anweisungen zu reinigen. 4.1.

  • Seite 25: Technische Daten / Materialien

    Gebrauchsanweisung 5. Technische Daten / Materialien Bezeichnung Material Gewicht 650 g ohne Handgriff / 750 g mit Handgriff Polstermaterial PU-Schaum mit PA-Klettvelours Gurtmaterial PA-Gurt mit PA-Klettvelours Handgriff Latexfreies Schaummaterial Schienenmaterial Aluminium Größentabelle und Artikelnummernübersicht Länge Länge Umfang Umfang Art.­Nr. Art.­Nr. Bezeichnung Oberarm­...
  • Seite 26 Ellbogenschiene Flexion ® Gebrauchsanweisung Umfang Länge Länge Umfang Unter­ Art.­Nr. Art.­Nr. Bezeichnung Oberarm­ Unterarm­ Oberarm ­ armscha­ links rechts schale schale schale Ellbogen Flexion Bambini Grün 14 - 17 cm 14 - 17,5 cm 12 - 17 cm 12 - 14 cm 907XSXS-GL 907XSXS-GR Ellbogen Flexion Bambini Grün 14 - 17 cm...

  • Seite 27: Weitergabe

    Gebrauchsanweisung 6. Weitergabe Die Schiene ist nicht für den Einmalgebrauch, jedoch für die mehrmalige Verwendung durch nur eine Person bestimmt. Von einer Weitergabe raten wir ab. Sollte dies dennoch gewünscht sein, beachten Sie vor Weitergabe die Pflege- und Reinigungshinweise und lassen die Schiene durch den autorisierten Fachhandel auf sichere und einwandfreie Funktion hin überprüfen.
