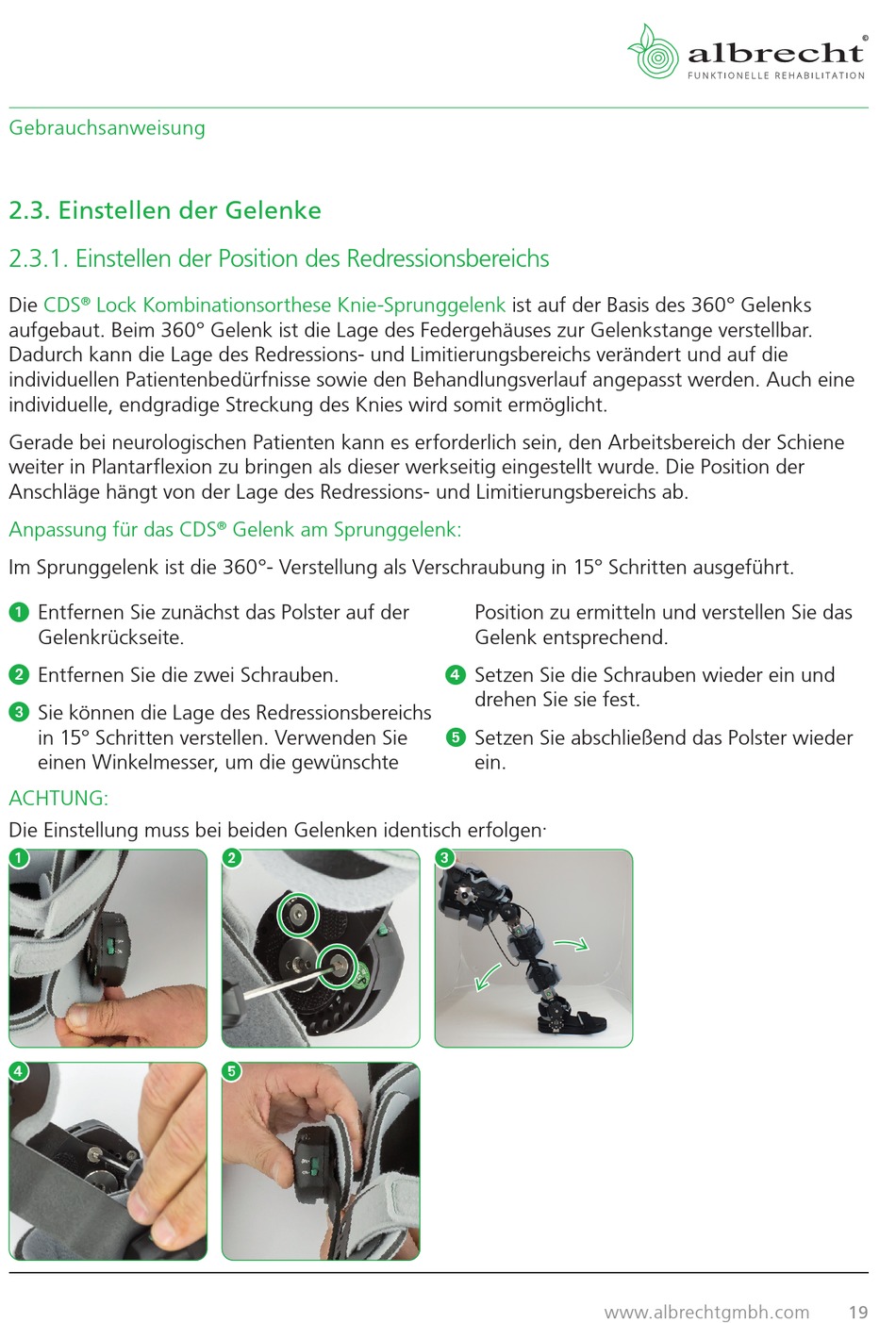

2.3. Einstellen der Gelenke

2.3.1. Einstellen der Position des Redressionsbereichs

Die CDS Lock Kombinationsorthese Knie-Sprunggelenk
®
aufgebaut. Beim 360° Gelenk ist die Lage des Federgehäuses zur Gelenkstange verstellbar.
Dadurch kann die Lage des Redressions- und Limitierungsbereichs verändert und auf die
individuellen Patientenbedürfnisse sowie den Behandlungsverlauf angepasst werden. Auch eine
individuelle, endgradige Streckung des Knies wird somit ermöglicht.
Gerade bei neurologischen Patienten kann es erforderlich sein, den Arbeitsbereich der Schiene
weiter in Plantarflexion zu bringen als dieser werkseitig eingestellt wurde. Die Position der
Anschläge hängt von der Lage des Redressions- und Limitierungsbereichs ab.
Anpassung für das CDS
Im Sprunggelenk ist die 360°- Verstellung als Verschraubung in 15° Schritten ausgeführt.
1
Entfernen Sie zunächst das Polster auf der
Gelenkrückseite.
2 Entfernen Sie die zwei Schrauben.
3 Sie können die Lage des Redressionsbereichs
in 15° Schritten verstellen. Verwenden Sie
einen Winkelmesser, um die gewünschte
ACHTUNG:
Die Einstellung muss bei beiden Gelenken identisch erfolgen .
1 1
4 4
Gelenk am Sprunggelenk:
®
2 2
5 5
ist auf der Basis des 360° Gelenks
Position zu ermitteln und verstellen Sie das
Gelenk entsprechend.
4 Setzen Sie die Schrauben wieder ein und
drehen Sie sie fest.
5 Setzen Sie abschließend das Polster wieder
ein.
3 3
