Längenanpassung Zwischen Knie Und Sprunggelenk - Albrecht Cds Gebrauchsanweisung

Gebrauchsanweisung

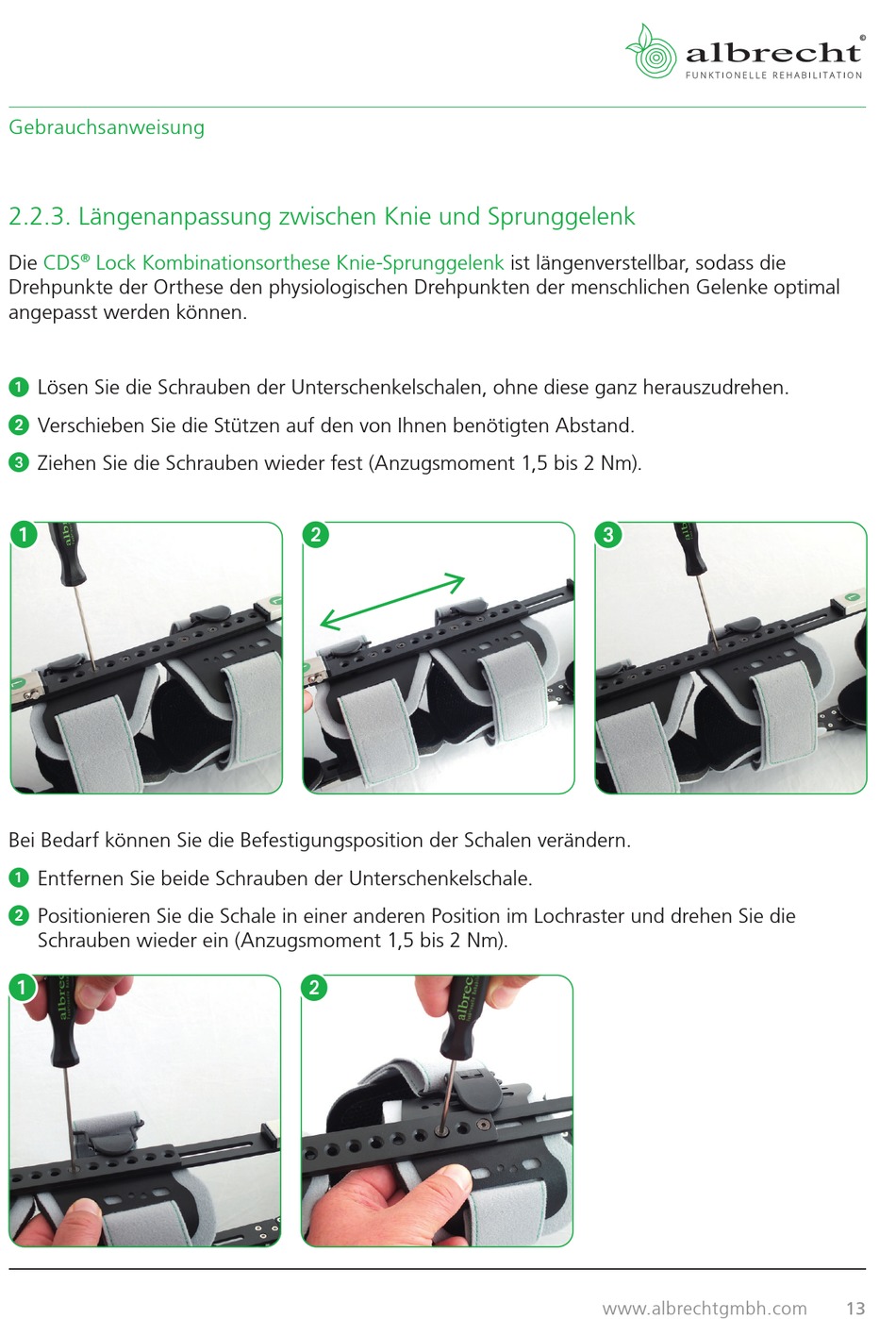

2.2.3. Längenanpassung zwischen Knie und Sprunggelenk
Die CDS Lock Kombinationsorthese Knie-Sprunggelenk
®
Drehpunkte der Orthese den physiologischen Drehpunkten der menschlichen Gelenke optimal
angepasst werden können.
1 Lösen Sie die Schrauben der Unterschenkelschalen, ohne diese ganz herauszudrehen.
2 Verschieben Sie die Stützen auf den von Ihnen benötigten Abstand.
3
Ziehen Sie die Schrauben wieder fest (Anzugsmoment 1,5 bis 2 Nm).
1 1
Bei Bedarf können Sie die Befestigungsposition der Schalen verändern.
1
Entfernen Sie beide Schrauben der Unterschenkelschale.
2 Positionieren Sie die Schale in einer anderen Position im Lochraster und drehen Sie die
Schrauben wieder ein (Anzugsmoment 1,5 bis 2 Nm).
1 1
2 2
2 2
ist längenverstellbar, sodass die
3 3
www.albrechtgmbh.com 13
