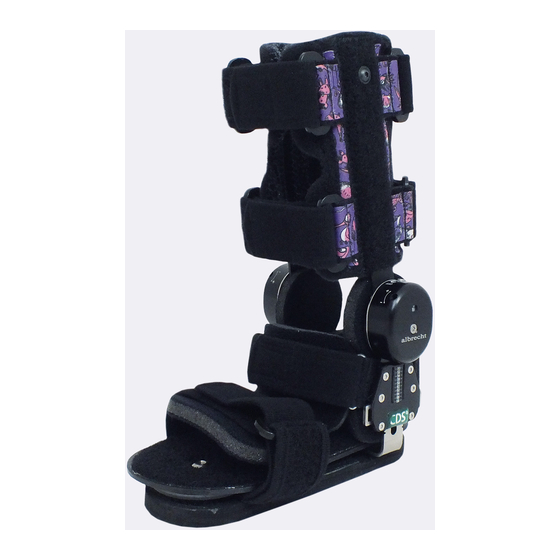

Albrecht CDS Gebrauchsanweisung

Sprunggelenkschiene
Vorschau ausblenden Andere Handbücher für CDS:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
G E B R A U C H S A N W E I S U N G
C D S
S P R U N G G E L E N K S C H I E N E
®
C D S
S P R U N G G E L E N K S C H I E N E J U N I O R
®
S P R U N G G E L E N K O R T H E S E
Z U R D Y N A M I S C H E N R E D R E S S I O N

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Albrecht CDS

Inhaltszusammenfassung für Albrecht CDS

  • Seite 1 G E B R A U C H S A N W E I S U N G C D S S P R U N G G E L E N K S C H I E N E ®...

  • Seite 2: Inhaltsverzeichnis

    Sprunggelenkschiene | Junior ® Gebrauchsanweisung Inhalt 1. Einführung ....................1.1. Vorwort ..................... 1.2. Kundeninformation .................. 1.3. Funktionsweise ..................1.4. Zweckbestimmung ................... 1.5. Lieferumfang .................... 1.6. Konformitätserklärung ................1.7. Merkmale ....................1.8. Indikationen ....................1.9. Kontraindikationen ................... 1.10. Sicherheitshinweise ................1.11. Garantie ....................
  • Seite 3 Gebrauchsanweisung 2.3. Anlegen der Schiene durch den Orthopädietechniker ......2.3.1. Deaktivierung der Federspannung ..........2.3.2. Schiene am Bein anlegen ............... 2.3.3. Anpassen der Gurtlängen und nach Bedarf einstellen ....2.3.4. Finale Nachjustierung ..............2.3.5. Optionales Einkletten des Abstandhalters bei Größe L/L, L/M, L/S, M/S ..............

  • Seite 4: Einführung

    50 kg völlig klar nachvollziehbar sein, wenden Sie bis 75 kg sich bitte an den zuständigen Fachhandel oder direkt an die albrecht GmbH, bevor Sie die L/L, L/M, L/S bis 100 kg Schiene benutzen. Dies gilt im besonderen Maße für die Sicherheitshinweise.

  • Seite 5: Lieferumfang

    Gebrauchsanweisung 1.5. Lieferumfang 1.7. Merkmale Bitte prüfen Sie nach Erhalt der Schiene deren • Therapie in Dorsalextension Vollständigkeit. • CDS Gelenk mit bewährten Features: • Gelenkschiene mit Polstern und Gurten – Federkraft individuell einstellbar • Sechskantschraubendreher der – Werkzeugloses Ein- und Ausschalten der albrecht GmbH Redressionskraft ohne Veränderung der...

  • Seite 6: Indikationen

    Sprunggelenkschiene | Junior ® Gebrauchsanweisung 1.8. Indikationen 1.9. Kontraindikationen Der Arzt entscheidet über die Versorgung • Knöcherne Blockierungen, Osteoporose, anhand seines diagnostischen Befundes. Thrombophlebitis Allgemein ist die Versorgung angezeigt bei: Die Schiene ist ausschließlich für den Kontakt mit intakter Haut bestimmt. •...

  • Seite 7: Garantie

    Erlöschen der Garantie. dem Umgang mit offenen Flammen wie Feuerzeugen und Zigaretten in direkter Umgebung der Orthese Vorsicht walten. • Alle Einstellungen am CDS Gelenk dürfen ® nur mit dem mitgelieferten Werkzeug der albrecht GmbH vorgenommen werden, da sonst Schäden an der Mechanik auftreten...

  • Seite 8: Einstellungen Durch Den Orthopädietechniker

    Sprunggelenkschiene | Junior ® Gebrauchsanweisung 2. Einstellungen durch den Orthopädietechniker 2.1. Anpassen an den Patienten • Unsere CDS Orthesen wurden verstellbar und anpassbar konstruiert. ® • Die verschiebbaren Schalenelemente können in der Position verändert und angeformt werden. • Die Gelenkstützen können durch Anschränken an die Kontur der Extremität angepasst werden.

  • Seite 9: Anpassen Der Schiene An Die Beinkontur Durch „Schränken

    Gebrauchsanweisung 2.1.1. Anpassen der Schiene an die Beinkontur durch „Schränken“ Sollte die Passform nicht für Ihren Patienten geeignet sein, können die Gelenkstützen unter Zuhilfenahme eines Schränkeisens an die Beinkontur des Patienten angepasst werden. Dazu lösen Sie die Schrauben der Schalenelemente und verschieben entweder diese oder montieren Sie sie ab.

  • Seite 10: Einstellen Der Schalenelemente Bei Größe L/L, L/M, L/S, M/S

    Sprunggelenkschiene | Junior ® Gebrauchsanweisung 2.1.2. Einstellen der Schalenelemente bei Größe L/L, L/M, L/S, M/S Die Schalenelemente sind verschiebbar. Lösen Sie die Schrauben an den Schalenelementen mit dem mitgelieferten Werkzeug, ohne diese ganz herauszudrehen. Verschieben Sie die Schalenelemente in die gewünschte Position. Ziehen Sie die Schrauben wieder fest.

  • Seite 11: Einstellen Der Textilschale Bei Größe S/S, Xs/Xs, Xxs

    Gebrauchsanweisung 2.1.3. Einstellen der Textilschale bei Größe S/S, XS/XS, XXS Die Textilschalen können bis 2,5 cm in der Höhe verstellt werden. Lösen Sie die Schrauben an den Schalenelementen mit dem mitgelieferten Werkzeug. Entfernen Sie die Textilschale. Stanzen Sie mittels einer Lochzange senkrecht unterhalb des vorhanden Schraubenlochs ein weiteres Loch (max.

  • Seite 12: Einstellen Des Abstands Der Gelenkstützen

    Sprunggelenkschiene | Junior ® Gebrauchsanweisung 2.1.4. Einstellen des Abstands der Gelenkstützen Sie können den Abstand der Gelenkstützen vom seitlichen Sohlenrand verändern. Entfernen Sie die Sohle. Lösen Sie die Schrauben in der Sohlenplatte. Verschieben Sie die Gelenkstützen. Ist die optimale Position beider Stützen gefunden, ziehen Sie die Schrauben wieder fest.
  • Seite 13 Gebrauchsanweisung Größe M/S, S/S, XS/XS, XXS Das Sohlenteil der Schiene M/S, S/S, XS/XS, XXS ist so aufgebaut, dass es durch den Orthopädietechniker entsprechend angepasst werden kann. Die Fußbettung wird individuell vom Fachhandel angefertigt, um eine optimale Bettung des Fußes zu gewährleisten. www.albrechtgmbh.com...

  • Seite 14: Einstellen Der Fußrotation

    Sprunggelenkschiene | Junior ® Gebrauchsanweisung 2.1.5. Einstellen der Fußrotation Entfernen Sie die Sohle. Lösen Sie die Schrauben in der Fußplatte und verstellen Sie die Fußplatte in die gewünschte Position. Ziehen Sie die Schrauben wieder fest. Größe L/L, L/M, L/S Größe M/S, S/S, XS/XS, XXS 00800 03032900 –...

  • Seite 15: Einstellen Der Sprunggelenkachse

    Gebrauchsanweisung 2.1.6. Einstellen der Sprunggelenkachse Ziehen Sie die Verriegelung bis zum Anschlag. Schieben Sie das Gelenk auf die gewünschte Höhe (siehe Skala). Lassen Sie die Verriegelung einrasten. Größe L/L, L/M, L/S, M/S Größe S/S, XS/XS, XXS Die laterale und mediale Seite sind separat voneinander einzustellen, wodurch die Gelenke individuell an die Sprunggelenkachse angepasst werden können.

  • Seite 16: Einstellen Des Gelenks

    Sprunggelenkschiene | Junior ® Gebrauchsanweisung 2.2. Einstellen des Gelenks 2.2.1. Einstellen der Position des Redressions- und Limitierungsbereichs bei Größe L/L, L/M, L/S, M/S Sprunggelenkschiene ist auf der Basis des 360° Gelenks aufgebaut. ® Bei dem 360° Gelenk ist die Lage des Federgehäuses zur Unterschenkelstütze verstellbar.
  • Seite 17 Gebrauchsanweisung Entfernen Sie das Polster. Entfernen Sie die zwei Schrauben. Sie können die Lage des Redressionsbereichs in 15° Schritten verstellen. Verwenden Sie einen Winkelmesser, um die gewünschte Position zu ermitteln und verstellen Sie das Gelenk entsprechend. Setzen Sie die Schrauben wieder ein und drehen Sie sie fest. Setzen Sie das Polster wieder ein.

  • Seite 18: Einstellen Der Position Des Redressionsbereichs Bei Größe S/S, Xs/Xs, Xxs

    Sprunggelenkschiene | Junior ® Gebrauchsanweisung 2.2.2. Einstellen der Position des Redressionsbereichs bei Größe S/S, XS/XS, XXS Sprunggelenkschiene Junior in der Größe S/S, XS/XS, XXS ist auf der ® Basis des 360° Nano Gelenks aufgebaut. Beim 360° Nano Gelenk ist die Lage des Federgehäuses zur Gelenkstange verstellbar.
  • Seite 19 Gebrauchsanweisung www.albrechtgmbh.com...

  • Seite 20: Einstellen Der Limitierung Bei Größe L/L, L/M, L/S, M/S

    Vor dem Einstellen der Dorsalextensionslimitierung müssen Sie die Federspannung deaktivieren. Stellen Sie die Schalter an beiden Gelenken auf „off“. Bringen Sie die Schiene in Plantarflexion. An der Seite des CDS Gehäuses befinden sich drei Bohrungen. ® Die Gradzahlen hängen von der Position des Redressions-und Limitierungsbereichs ab und können mit einem Winkelmesser bestimmt...

  • Seite 21: Anlegen Der Schiene Durch Den Orthopädietechniker

    Gebrauchsanweisung 2.3. Anlegen der Schiene durch den Orthopädietechniker 2.3.1. Deaktivierung der Federspannung Vor dem Anlegen der Schiene müssen Sie die Federspannung deaktivieren. Stellen Sie dazu die Schalter an beiden Gelenken auf „off“. Bringen Sie die Schiene soweit in Plantarflexion, wie sich der Patient bewegen darf.

  • Seite 22: Schiene Am Bein Anlegen

    Sprunggelenkschiene | Junior ® Gebrauchsanweisung 2.3.2. Schiene am Bein anlegen Um das Anlegen der Schiene am Patienten zu erleichtern, stellen Sie die Länge der Unterschenkelgurte auf die maximale Länge ein, ohne diese dabei auszu- fädeln. Öffnen Sie den Rist- und den Zehengurt. Lösen Sie den oberen und unteren Schienbeingurt.
  • Seite 23 Gebrauchsanweisung Größe S/S, XS/XS, XXS Achten Sie darauf, dass die Gelenke möglichst parallel zueinander stehen, um eine verschleißfreie Funktion der Schiene sicherzustellen. www.albrechtgmbh.com...

  • Seite 24: Anpassen Der Gurtlängen Und Nach Bedarf Einstellen

    Sprunggelenkschiene | Junior ® Gebrauchsanweisung 2.3.3. Anpassen der Gurtlängen und nach Bedarf einstellen Stellen Sie die Gurte auf die gewünschte Länge ein und kürzen Sie sie bei Bedarf an dem Gurtende, an dem sich das doppelseitige Klettstück befindet. Schließen Sie zuerst den Fersengurt. Schließen Sie die Beingurte in Dieser verhindert das Verrutschen folgender Reihenfolge:...

  • Seite 25: Finale Nachjustierung

    Gebrauchsanweisung 2.3.4. Finale Nachjustierung Überprüfen Sie nach dem Verschließen der einzelnen Gurte die eingestellten Gurtlängen sowie die richtige Position der Schiene und korrigieren Sie diese, wenn nötig. Achten Sie darauf, dass die Gurte nicht zu fest angezogen sind, um die Durchblutung nicht zu beeinträchtigen. Die Schalenelemente sind anatomisch vorgeformt.

  • Seite 26: Aktivieren Der Federspannung

    Sprunggelenkschiene | Junior ® Gebrauchsanweisung 2.3.6. Aktivieren der Federspannung Stellen Sie zum Aktivieren der Federspannung die Schalter an beiden Gelenken auf „on“. Bringen Sie die Schiene in Plantarflexion, bis Sie einen leichten Widerstand spüren. Überwinden Sie diesen, um die Federkraft zu aktivieren. Größe L/L, L/M, L/S, M/S Größe S/S, XS/XS, XXS 00800 03032900 –...

  • Seite 27: Einstellen Der Federspannung Auf Die Vom Patienten Benötigte Stärke

    Um eine Beschädigung des CDS Gelenks zu verhindern, darf nicht in ® den roten Bereich im Sichtfenster des CDS Gelenks gedreht werden. ® Stecken Sie das Werkzeug bis zum Anschlag in die seitliche Bohrung am Gelenk. Durch Drehen im Uhrzeigersinn bzw. in Richtung + wird die Federspannung vergrößert, durch Drehen gegen den Uhrzeigersinn bzw.
  • Seite 28 Sprunggelenkschiene | Junior ® Gebrauchsanweisung Größe S/S, XS/XS, XXS Drehmoment in Nm bei Beugung 90° Gelenk ® Nano Gelenk ® Einstellungsstufen Gelenk (Größe L/L, L/M, L/S, M/S) ® Nano Gelenk (Größe S/S, XS/XS, XXS) ® 00800 03032900 – INTERNATIONALE SERVICE-HOTLINE...

  • Seite 29: Verändern Der Federspannung

    Gebrauchsanweisung 2.3.8. Verändern der Federspannung Die Federspannung kann dem Behandlungsverlauf angepasst werden. Stecken Sie das Werkzeug bis zum Anschlag in die seitliche Bohrung am Gelenk. Durch Drehen im Uhrzeigersinn bzw. in Richtung + wird die Federspannung vergrößert, durch Drehen gegen den Uhrzeigersinn bzw. in Richtung - verkleinert.

  • Seite 30: Handhabung Durch Den Patienten

    Sprunggelenkschiene | Junior ® Gebrauchsanweisung 3. Handhabung durch den Patienten 3.1. Ablegen der Schiene Vor dem Ablegen der Schiene müssen Sie die Federspannung deaktivieren. Stellen Sie dazu die Schalter an beiden Gelenken auf „off“. Bringen Sie die Schiene in Plantarflexion. Größe L/L, L/M, L/S, M/S Größe S/S, XS/XS, XXS 00800 03032900 –...
  • Seite 31 Gebrauchsanweisung Lösen Sie zunächst den Zehengurt. Lösen Sie dann den Ristgurt. Lösen Sie die Verschlüsse des oberen und des unteren Schienbeingurts. Fädeln Sie diese Gurte nicht aus. Steigen Sie mit dem Bein nach vorne aus der Schiene. Größe L/L, L/M, L/S, M/S Größe S/S, XS/XS, XXS www.albrechtgmbh.com...

  • Seite 32: Anlegen Der Schiene

    Sprunggelenkschiene | Junior ® Gebrauchsanweisung 3.2. Anlegen der Schiene Das Anlegen führen Sie am einfachsten im Sitzen durch. Steigen Sie mit dem Fuß von vorne Stellen Sie zum Aktivieren der in die Schiene. Federspannung die Schalter an beiden Gelenken auf „on“. Schließen Sie den Ristgurt.
  • Seite 33 Gebrauchsanweisung Größe S/S, XS/XS, XXS Wir wünschen Ihnen eine erfolgreiche Versorgung und stehen Ihnen jederzeit für Rückfragen zur Verfügung. www.albrechtgmbh.com...

  • Seite 34: Reinigung, Wartung Und Desinfektion

    Sprunggelenkschiene | Junior ® Gebrauchsanweisung 4. Reinigung, Wartung und Desinfektion Die Orthese ist wartungsfrei konzipiert. Um über den Behandlungszeitraum eine einwandfreie Funktionsweise 30° Handwäsche zu gewährleisten, ist die Orthese regelmäßig (mindestens alle 3 Monate) oder bei Bedarf nach den folgenden Anweisungen zu reinigen. 4.1.

  • Seite 35: Technische Daten / Materialien

    Gebrauchsanweisung 5. Technische Daten / Materialien Bezeichnung Material Gewicht 730g - 1264g Polstermaterial PU-Schaum mit PA-Klettvelours (Gr. L/L, L/M, L/S, M/S) Silikonisiertes Velour (Gr. S/S, XS/XS, XXS) Gurtmaterial PA-Gurt mit PA-Klettvelours Schienenmaterial Aluminium Sohle EVA-Schaum 6. Größentabelle und Artikelnummernübersicht 360° Gelenk: Länge Waden- EU-Schuh-...

  • Seite 36: Weitergabe

    Sprunggelenkschiene | Junior ® Gebrauchsanweisung 7. Weitergabe Die Schiene ist nicht für den Einmalgebrauch, jedoch für die mehrmalige Verwendung durch nur eine Person bestimmt. Von einer Weitergabe raten wir ab. Sollte dies dennoch gewünscht sein, beachten Sie vor Weitergabe die Pflege- und Reinigungshinweise und lassen die Schiene durch den autorisierten Fachhandel auf sichere und einwandfreie Funktion hin überprüfen.
  • Seite 37 Gebrauchsanweisung www.albrechtgmbh.com...
  • Seite 38 Sprunggelenkschiene | Junior ® Gebrauchsanweisung 00800 03032900 – INTERNATIONALE SERVICE-HOTLINE...
  • Seite 39 Gebrauchsanweisung www.albrechtgmbh.com...
  • Seite 40 H M V - N R . : 2 3 . 0 2 . 0 3 . 0 0 0 2 ( S P R U N G G E L E N K S C H I E N E J U N I O R ) P AT E N T E : E P 0 8 4 1 0 4 4 U S 5 , 9 5 4 , 6 7 7 E P 3 3 5 2 7 1 3...
