CDS
Lock Kombinationsorthese Knie-Sprunggelenk
®
Gebrauchsanweisung
•
Schränken Sie in mehreren, kleinen Schritten (max. 20°-Schritte).
•
Sehr kleine Biegeradien sind zu vermeiden, um einen Bruch der Stütze zu verhindern.

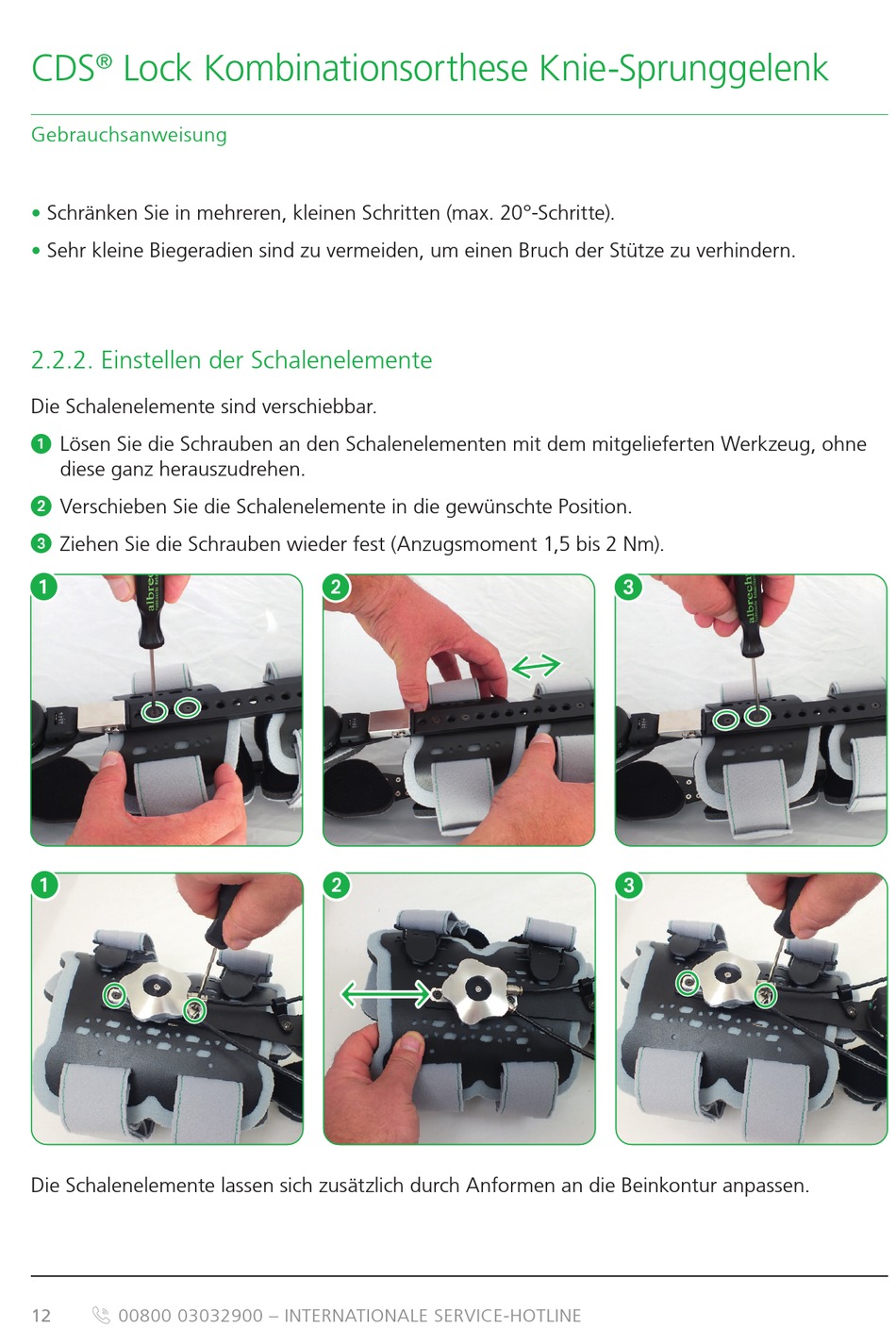

2.2.2. Einstellen der Schalenelemente
Die Schalenelemente sind verschiebbar.
1
Lösen Sie die Schrauben an den Schalenelementen mit dem mitgelieferten Werkzeug, ohne
diese ganz herauszudrehen.
2
Verschieben Sie die Schalenelemente in die gewünschte Position.
3
Ziehen Sie die Schrauben wieder fest (Anzugsmoment 1,5 bis 2 Nm).
1
1
1 1
Die Schalenelemente lassen sich zusätzlich durch Anformen an die Beinkontur anpassen.
12
00800 03032900 – INTERNATIONALE SERVICE-HOTLINE
2 2
2 2
3 3
3
3
